使用32k晶振(晶振的常見注意事項有哪些)
1.晶振的常見注意事項有哪些
晶振是為電路提供頻率校準的元器件，通常分成有源晶振和無源晶振兩個大類別；所以晶振的使用之前要注意的幾點：
1、無源晶振需要外接電壓；由于芯片內部有振蕩電路，并且晶振的信號電壓根據起振電路而定，可以允許不同的電壓，但無源晶振通常信號質量和精度較差，需要精確匹配外圍電路（電感、電容、電阻等），如需更換晶振時要同時更換外圍的電路。
2、有源晶振不需要芯片的內部振蕩器，就可以提供高精度的頻率基準，信號質量也較無源晶振要好；相對應的有源晶振要比無源晶振要貴一些。
3、晶振的腳位圖；晶振廠家所制作的產品手冊上都會提供外部晶振輸入的標準電路，會注明晶振的頻率范圍和一些重要的參數，所以在設計電路時要了解晶振的腳位圖。單片機現在所能接收的晶振頻率相對較低，但對于一般控制電路來說足夠了。

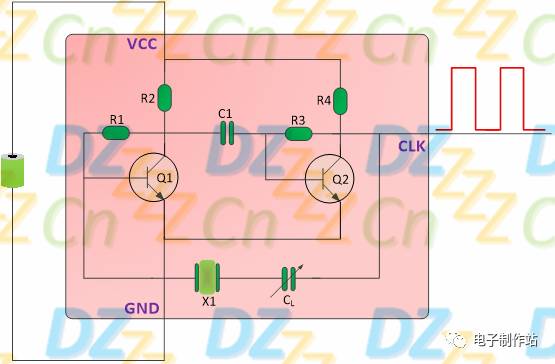

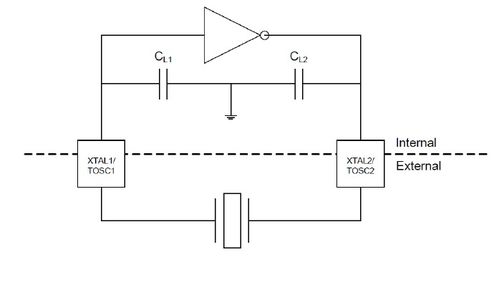

4、晶振有一個重要的參數，那就是負載電容值；選擇與負載電容值相等的并聯電容，就可以得到晶振標稱的諧振頻率。
5、一般的晶振的負載電容為15pf或12.5pf ；如果再考慮元件引腳的等效輸入電容，則兩個22pf的電容構成晶振的振蕩電路就是比較好的選擇。
2.晶振的保護注意事項?
一、彎腳 將導腳彎曲、焊接時，導腳上要留下離外殼0.5mm的直線部位，否則有可能造成玻璃破碎（附圖）。
二、焊接： 焊接部位僅于導腳玻璃纖1mm以上的地方，不要對外殼進行焊接。如果高溫及長時間地對導腳部位進行加熱，會導致晶振特性的惡化及晶振的破碎。
對導腳的加熱溫度控制在300℃以下，時間在5秒以下（對外殼加熱應控制在150℃以下）。 三、音叉型晶振采用小、薄的晶振，以及相對頻率與超聲波清潔器相近的，會因共振而損壞，所以不宜用超聲波清潔器處理晶振。
四、雖然設計時，晶振可以從75cm高度落到硬木板上3次而不損壞。但還是要避免晶振跌落、受震。
3.晶振使用時要注意哪些事項
均特利給您詳細講解
1、需要倍頻的DSP需要配置好PLL周邊配置電路，主要是隔離和濾波；
2、20MHz以下的晶體晶振基本上都是基頻的器件，穩定度好，20MHz以上的大多是諧波的（如3次諧波、5次諧波等等），穩定度差，因此強烈建議使用低頻的器件，畢竟倍頻用的PLL電路需要的周邊配置主要是電容、電阻、電感，其穩定度和價格方面遠遠好于晶體晶振器件；
3、時鐘信號走線長度盡可能短，線寬盡可能大，與其它印制線間距盡可能大，緊靠器件布局布線，必要時可以走內層，以及用地線包圍；
4、通過背板從外部引入時鐘信號時有特殊的設計要求，需要詳細參考相關的資料。
4.使用石英晶振的有哪些注意事項
1、抗沖擊晶振可能在某些條件下受到損壞。
請勿使用受過沖擊的晶體，例如在貼裝過程中或跌落后使用。2、輻射避免照射晶體，因為在輻射環境中暴露可能會導致產品性能受到損害。
3、化學制劑/PH值環境請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏晶體。4、粘合劑請勿使用終端、組件、玻璃材料及氣相沉積材料的容易受腐蝕的膠粘劑，這樣可能導致降低產品性能。
5、鹵化合物請勿在鹵素環境下使用晶體產品。在空氣中的氯氣內或封裝所用的金屬部件內，都有可能產生腐蝕。
同時，請勿使用任何會釋放出鹵素氣體的樹脂。6、靜電請選擇導電材料封裝晶體。
過高的靜電可能會損壞產品，注意抗靜電條件。請使用電焊槍和無高壓泄露的測量電路，并進行接地操作。
7、機械振動對晶體的影響當晶體受到壓電揚聲器、喇叭、壓電蜂鳴器等周期性機械振動時，晶振的輸出幅度和頻率可能會受到影響。這種現象對通信器材和通信質量有影響。
盡管在晶體設計時可以設計處理這種機械振動的影響，但我們?nèi)匀煌扑]事前檢查并按安裝指南進行操作。
5.晶振使用時要注意哪些事項
均特利給您詳細講解
1、需要倍頻的DSP需要配置好PLL周邊配置電路，主要是隔離和濾波；
2、20MHz以下的晶體晶振基本上都是基頻的器件，穩定度好，20MHz以上的大多是諧波的（如3次諧波、5次諧波等等），穩定度差，因此強烈建議使用低頻的器件，畢竟倍頻用的PLL電路需要的周邊配置主要是電容、電阻、電感，其穩定度和價格方面遠遠好于晶體晶振器件；
3、時鐘信號走線長度盡可能短，線寬盡可能大，與其它印制線間距盡可能大，緊靠器件布局布線，必要時可以走內層，以及用地線包圍；
4、通過背板從外部引入時鐘信號時有特殊的設計要求，需要詳細參考相關的資料。
