xrd定性分析(患者做核磁共振成像時應(yīng)注意什么問題?)
1.患者做核磁共振成像時應(yīng)注意什么問題?
核磁共振成像（簡稱MRI）具有良好的軟組織分辨能 力，對比分辨率高；多方位成像，可精確定出病灶所在部 位；多參數(shù)成像有助于病變的定性診斷；無CT出現(xiàn)的骨質(zhì) 偽影，對后顱凹、顱底和顱頂接合部的病變顯示最好；不需 要造影劑增強也可顯示心臟和血管；屬于無創(chuàng)性檢查，無X 線輻射損害。
做磁共振成像時應(yīng)注意：（1） 做過或裝有心臟起搏器的患者以及動脈瘤夾閉手 術(shù)后的患者不能做此項檢查。（2） 危重患者應(yīng)由臨床醫(yī)師陪同，躁動、不能合作的 患者由臨床醫(yī)師處理后再做檢查。
（3） 如果體內(nèi)有金屬異物或手術(shù)安裝金屬物（人工關(guān) 節(jié)、避孕環(huán)、金屬固定器等）請向醫(yī)師申明，由醫(yī)生確定 能否查。（4） 不能攜帶金屬物品（如發(fā)卡、首飾、鑰匙、假牙、手表等）。
（5） 攜帶詳細病史資料、X線片、B超結(jié)果、CT片及 MRI室要求的其他檢查結(jié)果。

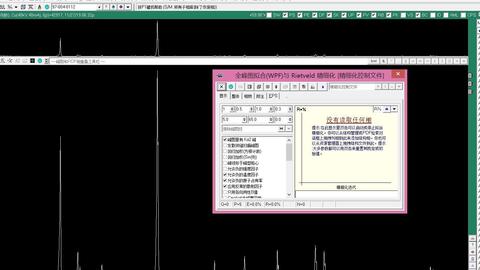

2.XRD圖譜怎么分析,都有哪些處理方法
X射線衍射譜（XRD）是針對晶體結(jié)構(gòu)物質(zhì)的。
如果樣品是純粹晶體的，不論是單晶體、多晶體還是混合晶體，則XRD譜會是：基線幾近水平，峰形很窄、很尖銳、幾近呈等腰三角形。如果樣品是無定形的、非晶體，XRD譜沒有衍射峰只會是一個或幾個很寬的、解釋為無定形結(jié)構(gòu)的相干散射譜圖。
部分晶體物樣品的XRD譜應(yīng)是前兩者的組合，各自比例的關(guān)系可以從尖銳峰形到峰底面積的加和總面積與無定形峰群到相干散射峰底線（不一定是XRD譜基線）的面積之和的比獲得，但不是正比例（因為衍射與相干散射的相關(guān)能量不是1:1關(guān)系）。利用 X射線粉末衍射圖譜和數(shù)據(jù)，可以解析譜圖獲得樣品的定性結(jié)論：是不是晶體物質(zhì)；含晶體結(jié)構(gòu)大致多少；經(jīng)過嚴格的譜線解析與計算，可以定量分析得出被鑒定物的含量比例純度等；XRD譜應(yīng)用不僅可針對物質(zhì)-化合物單質(zhì)純凈物合金共熔物等的，也可以針對某一晶相：混合晶相中的單一晶相的定性分析、單一晶相的定量分析；還可以解析出被鑒定物的結(jié)晶度；。
--------------------------------------- 一個類似問題 和 回答如下：------------------------------------- 怎樣根據(jù)X射線衍射圖測算其相數(shù) 我們前幾天做了產(chǎn)品的X射線衍射圖，但沒有α、β相的值。
還有能不能告訴我這些英文在X射線衍射圖中怎樣表示。SCAN:3.0/85.0/0.02/0.15(sec),Cu(40kV,30mA),I(cps)=339,PEAK:21-pts/Parabolic Filter,Threshold=3.0,Cutoff=0.1%,BG=3/1.0,Peak-top=summit NOTE:intensity=CPS,2t(0)=0.0(deg),wavelength to compute d-spacing=1.54056?（CU/K-alpha1） 問題補充：根據(jù)這些數(shù)據(jù)是不是能夠進行測算呢，有沒有什么具體的公式呢？？這些英文表示什么呢？？急！急！2-Theta d（?） BG Height Height% Area Area% FWHM XS（?）13.583 6.5135 8 110 33.0 26.8 38.2 0.207 63919.136 4.6342 4 24 7.2 5.4 7.7 0.191 68920.160 4.4010 5 39 11.7 9.9 14.1 0.216 51420.741 4.2791 4 142 42.6 34.4 49.0 0.206 56023.099 3.8472 4 65 19.5 17.7 25.3 0.232 44123.558 3.7733 5 115 34.5 26.7 38.0 0.197 58626.641 3.3432 7 79 23.7 21.5 30.7 0.232 43127.238 3.2714 6 333 100.0 70.1 100.0 0.179 67831.159 2.8680 5 143 42.9 36.0 51.4 0.214 474------------------------------------- 關(guān)于“怎樣根據(jù)X射線衍射圖測算其相數(shù)”的回答如下：SCAN:3.0/85.0/0.02/0.15(sec),Cu(40kV,30mA),I(cps)=339，掃描：從3.0度/到85.0度/步長0.02度/用時0.15(sec),X射線Cu(40kV,30mA),I(cps)=339，最強峰強I1=339（每秒計數(shù)counts per sec） PEAK:21-pts/Parabolic 峰數(shù)：21個/拋物線型 Filter,Threshold=3.0,Cutoff=0.1%,BG=3/1.0,Peak-top=summit 濾波，閾值=3.0，截止限=0.1%，峰頂=峰頂點 NOTE:intensity=CPS,2t(0)=0.0(deg),wavelength to compute d-spacing=1.54056?（CU/K-alpha1） 注：強度=每秒計數(shù)，2t(0)=0.0(deg度)，用于計算晶格間距d的波長=1.54056?（CU/K-alpha1銅靶/K-alpha 1線） 布拉格定律公式： 2d sin θ = nλ，式中，λ為X射線的波長，λ=1.54056?，衍射的級數(shù)n為任何正整數(shù)，這里一般取一級衍射峰，n=1。
當X射線以掠角θ（入射角的余角，又稱為布拉格角）入射到你的晶體或部分晶體樣品的某一具有d點陣平面間距的原子面上時，就能滿足布拉格方程，從而測得了這組X射線粉末衍射圖（資料）。你計算時，注意：第一列數(shù)據(jù)，是2θ 角，要除以2才是用到公式中的θ 。
第二列數(shù)據(jù)，晶體的晶面間距d，單位是?，第三列數(shù)據(jù)，BG，可能是背景縮寫；第四列數(shù)據(jù)，峰高，計數(shù)值；第五列數(shù)據(jù)，相對峰高（%），是把最強峰作為歸一化標準的相對強度值；第六列數(shù)據(jù)，峰面積；第七列數(shù)據(jù)，相對峰面積（%）；第八列數(shù)據(jù)，F(xiàn)WHM-Full width at half maximum （脈沖）峰半高寬；一般用于計算的峰強度使用高度就可以了，這是把峰都看成是常規(guī)峰。但這一項 FWHM 可以給出特異峰信息，特異峰在解析時會帶來特殊意義。
第九列數(shù)據(jù)，XS（?），XS是晶粒度（?）。α、β相的值，要靠解析譜圖、再借助查找PDF（《粉末衍射卡片集》）卡片上的標準值進行核對、鑒定、計算去獲得。
一般XRD譜，從d值和相對峰強值出發(fā)，可以借助PDF卡片索引找到它的PDF卡片。如果核對你的XRD譜數(shù)據(jù)果真與卡片上所列一致，那卡片上的結(jié)論：晶體晶系、晶胞參數(shù)、各XRD峰指認到各晶面的歸屬結(jié)論、等等，都可以引用，從而完成XRD譜解析。
如果你的樣品是開創(chuàng)性的、前人沒有做過的工作，那測試后解析的工作非常巨大！搞一二年都是值得的。
