砌體結構設計(砌體結構房屋結構布置應注意哪些問題)
1.砌體結構房屋結構布置應注意哪些問題
1.結構布置方面包括： （1）結構設計應符合抗震概念設計的要求。（2）結構體系應符合《抗震規范》第3.5.2強制性條文的要求。（3）墻體材料（包括±0.000以下的墻體材料）、房屋總高度、層數、層高、高寬比和橫墻最大間距應符合《抗震規范》第3.9.2強制性條文、7.1.2—7.1.5強制性條文的要求。（4）平面布置應優先采用橫墻承重或縱橫墻共同承重。（5）縱橫墻上下應連續，傳力路線應清楚。（6）抗震設計時，多層砌體房屋墻上不應設轉角窗。（7）樓梯間布置應滿足《抗震規范》第7.1.7條的要求。（8）墻梁的布置應符合《砌體規范》第7.3.2強制性條文的要求。 2.結構計算方面包括： （1）多層砌體房屋的抗震驗算和靜力計算，應按相應規范規定進行。（2）抗震設防地區的砌體結構除審查砌體抗剪強度是否滿足規范要求外，還要注意審查門窗洞邊形成的小墻垛承壓強度是否滿足規范要求。（3）懸挑結構構件應進行抗傾覆和砌體局部受壓承載力驗算。（4）梁端支承處砌體的局部受壓承載力驗算應滿足《砌體規范》第5.2.4、5.2.5強制性條文的要求。（5）對削弱墻體的承載力驗算。（6）屋面較高女兒墻應進行抗風與抗震驗算。 3.構造方面包括： （1）圈梁、構造柱（芯柱）截面尺寸和配筋構造。（2）墻柱高厚比應滿足《砌體規范》第6.1.1條的要求。（3）按規范要求在梁支承處砌體中設置混凝土或鋼筋混凝土墊塊。（4）填充墻、隔墻、砌塊砌體應分別滿足《砌體規范》第6.2.8、6.2.10、6.2.11強制性條文的要求。（5）在較長陽臺挑梁根部、較大窗洞VI兩側、集中力較大處設置構造柱。（6）墻梁材料、構造應符合《砌體規范》第7.3.12強制性條文的要求。
2.砌體結構設計應注意什么呢?
1。
看荷載規范、砌體規范、混凝土規范、抗震規范、基礎規范，具體體現在 A。荷載取值和組合不漏項 B。
結構整體布置宜均勻分散，大洞口不宜布置在邊緣 C。程序應用參數和取值符合規范要求 D。
構造滿足規范要求 E。一般建筑地基基礎無須驗算抗震作用組合 F。
非承重墻和女兒墻等設計非主體構件不要忽視，往往評價一個結構師水平的時候不是看主體是否合理，墻板裂了也一樣弄個滿臉灰 2?？闯绦蚴褂谜f(shuō)明，要清楚其適用范圍，舉例： A。
當用空間程序計算水平荷載時，分縫結構應分別計算 B。樓板計算時建議采用塑性設計 C。
盡量結構體系簡單化，磚混就別大量用結構柱、大梁等 3。已有圖集和手冊的應用隨著市場化，圖集和手冊也是層出不窮的。
有些因有固定適用范圍和版本的實效性；還有些東西本身就是閉門造車而拼湊創造出來的，本身就沒經歷過工程實踐的檢驗，往往容易簡單事情搞復雜化。 希望同仁能有甄別的選用。
比如03G101-1就不適用與砌體梁柱，尤其是底框結構?？雌鲶w規范，底框的計算和構造與普通框架是有很大區別的。
3.砌體結構施工需要注意哪些規定呢?
1、受壓破壞過程中，單磚先裂是砌體破壞的突破口，推遲單磚先裂，則可推遲形成獨立小柱的破壞。
單磚先裂的原因是：軸心受壓砌體中，單磚處于拉、彎、剪、壓復合應力狀態。 2、局部受壓破壞三種形式：縱裂破壞（基本形式）、劈裂破壞、直接與墊板接觸的砌體局壓破壞。
3、砌體彈性模量的取值為σ=0。43fm時的割線模量。
4、驗算用水泥砂漿砌筑的砌體時，γa 7、偏心受壓無筋砌體當截面拉應力超過砌體彎拉強度時，裂縫一旦出現，則構件承載力顯著降低，可能無法承受壓力而很快發生破壞。 8、網狀配筋磚砌體中，受彎鋼筋網的間距sn取同一方向網的間距。
9、空間性能影響系數η越小，剛性和剛彈性方案的砌體剛度越大。 10、圈梁搭接長度≥2倍垂直間距。
11、無洞口墻梁采用偏心拉桿拱模型，開洞口墻梁采用梁-拱組合模型。 12、托梁：施工階段（受彎構件）/使用階段（跨中按偏拉考慮；支座按受彎考慮）； 13、挑梁埋入砌體的長度與挑出長度之比宜大于1。
2，當挑梁上無砌體時宜為2。5（宜大于2）。
4.砌體結構設計應注意什么
砌體是種非線彈性的材料，大部分計算公式和數據來自經驗和實驗，各類書籍也是多說構造。在市場經濟條件下，磚混的建筑設計讓結構人很難受，象一些算例中那樣規則的建筑根本沒有，于是出現了很多混凝土墻、柱、大梁等構件，
規范也只能用層剛度等控制，其實挺無奈。 具體注意事項：
1.看荷載規范、砌體規范、混凝土規范、抗震規范、基礎規范，具體體現在
A.荷載取值和組合不漏項
B.結構整體布置宜均勻分散，大洞口不宜布置在邊緣
C.程序應用參數和取值符合規范要求
D.構造滿足規范要求
E.一般建筑地基基礎無須驗算抗震作用組合
F.非承重墻和女兒墻等設計非主體構件不要忽視，往往評價一個結構師水平的時候不是看主體是否合理，墻板裂了也一樣弄個滿臉灰
2.看程序使用說明，要清楚其適用范圍，舉例：
A.當用空間程序計算水平荷載時，分縫結構應分別計算
B.樓板計算時建議采用塑性設計
C.盡量結構體系簡單化，磚混就別大量用結構柱、大梁等
比如03G101-1就不適用與砌體梁柱，尤其是底框結構?？雌鲶w規范，底框的計算和構造與普通框架是有很大區別的。
5.砌體結構檢測時應注意哪些問題
目錄一、施工部署。
11、砌筑工程施工目標。
. 12、施工區段劃分及施工工藝流程。
1二、施工準備。
11、材料。
. 12、主要機具。
13、作業條件。
1三、操作工藝。
21、砂漿的拌制與使用。
. 22、砌筑施工工藝。
.. 23、填充墻構造措施。
44、植筋要求。
5四、試驗要求。
5五、成品保護。
5六、質量標準。
61、保證項目。
62、基本項目。
6七、注意事項。
6八、安全文明施工。
.. 7附圖、砌體大樣圖。
.. 8一、施工部署 1、砌筑工程施工目標1.1 質量目標：砌筑工程質量合格。1.2 進度目標：保證分項工程工期，與主體施工穿插進行。
1.3 成本目標：砌筑工程材料節約三個百分點。1.4 文明施工、環境管理目標：保證整個施工現場文明、環境管理總目標。
1.5 職業健康安全管理目標：保證整個施工現場職業健康安全管理總目標。2、施工區段劃分及施工工藝流程2.1 施工區段劃分根據本工程特點及工程分布情況，整個施工現場分六個施工區域進行平行施工，其中17#與18#、19#與20#、21#與34#、22#與23#、24#與25#、33#各為一個施工區域。
二、施工準備 1、材料（1） 小型砌塊：填充墻均采用頁巖燒結磚砌塊規格為240*190*90,190*190*115（外墻 MU5，內墻 MU3.5），地下部分使用M5水泥砂漿砌筑，地上部分使用M5混合砂漿砌筑，砌體容重不大于9KN/M3，吸水率不大于20%。實心磚采用190*90*53粉煤灰實心磚。
砌塊的品種、強度等級必須符合設計要求，并應規格一致，均有出廠合格證及試驗單。 （2） 水泥：本工程選用32.5級普通硅酸鹽水泥，進場水泥要求出廠日期明確，手續齊全，進場后按日期、不同生產廠家分別堆放，并保持干燥，出廠堆放時間不得超過三個月。
（3） 砂：選用中砂，并應過篩，不得含有草根等雜物。砂中含泥量不得超過5%。
(4) 水：采用不含有害物質的潔凈水。（5） 摻合料：砂漿王，有質量合格證。
（6） 植筋膠：有質量合格證，并做拉拔試驗。（7） 其他材料：拉結鋼筋、預埋件、混凝土預制過梁等均應符合設計要求。
2、主要機具攪拌機、龍門架、手推車、鋼管腳手架、跳板、馬凳、夾具、鐵鍬、灰鏟、手錘。3、作業條件（1） 砌體砌筑前應做好技術交底及配料計量準備，并在攪拌機處設置砂漿配合比標牌。
（2） 砌塊和普通磚在砌筑前，當平均大氣溫度達到+100C以上時，提前1~2天應澆水潤濕，潤濕后其含水率為10%~15%，嚴禁現用磚現澆水，砌筑用磚不得有明水；當平均大氣溫度達到+100C以下時，砌塊和普通磚不允許澆水。（3） 當日平均大氣溫度達到50C以下時，砌筑時不允許采用混合砂漿，則必須采用水泥砂漿。
（4） 砌體施工前應根據建筑物的主要軸線彈出砌體的砌筑控制線及建筑標高500mm控制線，并根據軸線放出抹灰規方線（與軸線間距600），經施工員驗線檢查合格后，方可施工。（5） 砌體施工：應設置皮數桿，并根據設計要求，砌塊規格和灰縫厚度在皮數桿上標明皮數及豎向構造的變化位置；（6） 根據皮數桿最下面一層砌塊的標高，可用拉線進行抄平檢查，如砌筑第一皮砌塊的水平灰縫厚度超過20mm時，應先用細石混凝土找平，嚴禁在砌筑砂漿中摻填碎磚或用砂漿找平，更不允許采用兩側砌磚、中間填心找平的方法。
三、操作工藝 1、砂漿的拌制與使用（1） 砂漿配料的精確度應控制在下列規定之內：水泥 ±2%砂 ±5%砂應考慮含水量對配料的影響。（2） 砂漿應采用攪拌機拌合，攪拌水泥砂漿時，應先將砂及水泥投入，干拌均勻后，再加水?dāng)嚢杈鶆?；攪拌水泥混合砂漿時，應先將砂、砂漿王及水泥投入，干拌均勻后，再加水?dāng)嚢杈鶆颉?/p>
（3） 砂漿攪拌時間，自投料完算起應符合下列規定：水泥砂漿和水泥混合砂漿，不得小于2分鐘。（4） 拌成后的砂漿，其稠度應為：60~80mm；分層度不應大于3mm；顏色一致。
（5） 砂漿拌成后和使用時，均應盛入貯灰器中，如砂漿出現泌水現象，應在砌筑前再次拌和。（6） 水泥砂漿和水泥混合砂漿必須在拌成后3h和4h內使用完畢，如當施工期間最高氣溫超過30℃時，必須在拌成后2h和3h內使用完畢。
嚴禁加水調灰。2、砌筑施工工藝（1） 砌筑工藝流程：墻體放線 → 砌塊排列 → 鋪砂漿 → 砌塊就位 → 校正 →豎縫灌砂漿 → 。
6.抗震設防地區的的多層砌體房屋在結構布置上注意哪些問題
“混合結構”一詞，不是規范術語，是不是問的‘砌體結構’。

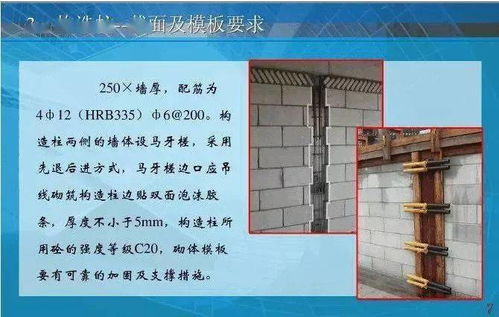

GB50011-2010《建筑抗震設計規范》上只有砌體結構抗震措施里有構造柱，它與圈梁組成砌體結構重要的抗震措施。 GB50011-2010《建筑抗震設計規范》有關規定： 7.3.2 多層磚砌體房屋的構造柱應符合下列構造要求： 1 構造柱最小截面。
2 構造柱與墻連接處應砌成馬牙槎，沿墻高每隔500mm設2φ6水平鋼筋和φ4分布短筋平面內點焊組成的拉結網片或φ4點焊鋼筋網片，每邊伸入墻內不宜小于1m。 6、7度時底部1/3樓層，8度時底部1/2樓層，9度時全部樓層，上述拉結鋼筋網片應沿墻體水平通長設置。
3 構造柱與圈梁連接處，構造柱的縱筋應在圈梁縱筋內側穿過，保證構造柱縱筋上下貫通。 4 構造柱可不單獨設置基礎，但應伸入室外地面下500mm，或與埋深小于500mm的基礎圈梁相連。
5 房屋高度和層數接近本規范表7.1.2的限值時，縱、橫墻內構造柱間距尚應符合下列要求： 1）橫墻內的構造柱間距不宜大于層高的二倍；下部1/3樓層的構造柱間距適當減小； 2）當外縱墻開間大于3.9m時，應另設加強措施。內縱墻的構造柱間距不宜大于4.2m。
上面所說的砌體“馬牙槎”是先砌磚，后澆構造柱混凝土、砌磚時，先退后進，進退﹙凹凸﹚尺寸60mm，高度不超過300mm，左右對稱砌筑。
