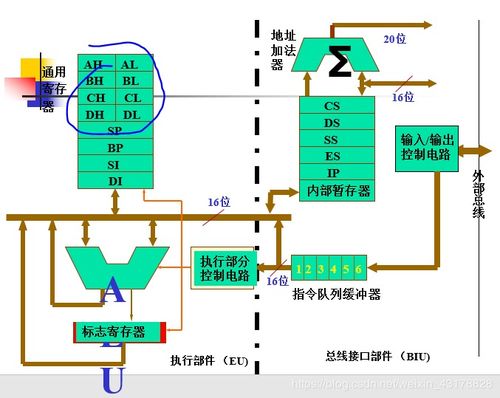

8086 有14個16位寄存器,這14個寄存器按其用途可分為(1)通用寄存器、(2)指令指針、(3)標志寄存器和(4)段寄存器等4類。
(1)通用寄存器有8個, 又可以分成2組,一組是數據寄存器(4個),另一組是指針寄存器及變址寄存器(4個).數據寄存器分為:AH&AL=AX(accumulator):累加寄存器,常用于運算;在乘除等指令中指定用來存放操作數,另外,所有的I/O指令都使用這一寄存器與外界設備傳送數據.BH&BL=BX(base):基址寄存器,常用于地址索引;CH&CL=CX(count):計數寄存器,常用于計數;常用于保存計算值,如在移位指令,循環(loop)和串處理指令中用作隱含的計數器.DH&DL=DX(data):數據寄存器,常用于數據傳遞。他們的特點是,這4個16位的寄存器可以分為高8位: AH, BH, CH, DH.以及低八位:AL,BL,CL,DL。

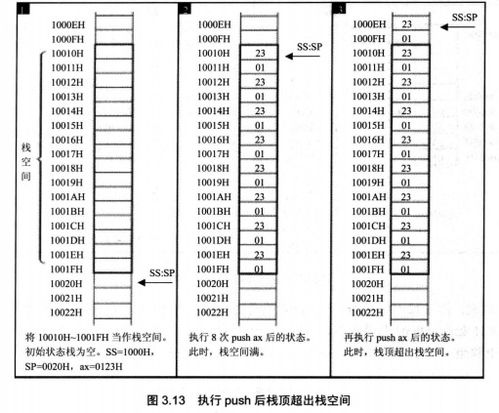

這2組8位寄存器可以分別尋址,并單獨使用。另一組是指針寄存器和變址寄存器,包括:SP(Stack Pointer):堆棧指針,與SS配合使用,可指向目前的堆棧位置;BP(Base Pointer):基址指針寄存器,可用作SS的一個相對基址位置;SI(Source Index):源變址寄存器可用來存放相對于DS段之源變址指針;DI(Destination Index):目的變址寄存器,可用來存放相對于 ES 段之目的變址指針。
這4個16位寄存器只能按16位進行存取操作,主要用來形成操作數的地址,用于堆棧操作和變址運算中計算操作數的有效地址。(2) 指令指針I(yè)P(Instruction Pointer)指令指針I(yè)P是一個16位專用寄存器,它指向當前需要取出的指令字節,當BIU從內存中取出一個指令字節后,IP就自動加1,指向下一個指令字節。
注意,IP指向的是指令地址的段內地址偏移量,又稱偏移地址(Offset Address)或有效地址(EA,Effective Address)。(3)標志寄存器FR(Flag Register)8086有一個18位的標志寄存器FR,在FR中有意義的有9位,其中6位是狀態位,3位是控制位。
OF: 溢出標志位OF用于反映有符號數加減運算所得結果是否溢出。如果運算結果超過當前運算位數所能表示的范圍,則稱為溢出,OF的值被置為1,否則,OF的值被清為0。
DF:方向標志DF位用來決定在串操作指令執行時有關指針寄存器發生調整的方向。 IF:中斷允許標志IF位用來決定CPU是否響應CPU外部的可屏蔽中斷發出的中斷請求。
但不管該標志為何值,CPU都必須響應CPU外部的不可屏蔽中斷所發出的中斷請求,以及CPU內部產生的中斷請求。具體規定如下: (1)、當IF=1時,CPU可以響應CPU外部的可屏蔽中斷發出的中斷請求; (2)、當IF=0時,CPU不響應CPU外部的可屏蔽中斷發出的中斷請求。
TF:跟蹤標志TF。該標志可用于程序調試。
TF標志沒有專門的指令來設置或清楚。(1)如果TF=1,則CPU處于單步執行指令的工作方式,此時每執行完一條指令,就顯示CPU內各個寄存器的當前值及CPU將要執行的下一條指令。
(2)如果TF=0,則處于連續工作模式。SF:符號標志SF用來反映運算結果的符號位,它與運算結果的最高位相同。
在微機系統中,有符號數采用補碼表示法,所以,SF也就反映運算結果的正負號。運算結果為正數時,SF的值為0,否則其值為1。
ZF: 零標志ZF用來反映運算結果是否為0。如果運算結果為0,則其值為1,否則其值為0。
在判斷運算結果是否為0時,可使用此標志位。 AF:下列情況下,輔助進位標志AF的值被置為1,否則其值為0: (1)、在字操作時,發生低字節向高字節進位或借位時; (2)、在字節操作時,發生低4位向高4位進位或借位時。
PF:奇偶標志PF用于反映運算結果中“1”的個數的奇偶性。如果“1”的個數為偶數,則PF的值為1,否則其值為0。
CF:進位標志CF主要用來反映運算是否產生進位或借位。如果運算結果的最高位產生了一個進位或借位,那么,其值為1,否則其值為0。
) 4)段寄存器(Segment Register)為了運用所有的內存空間,8086設定了四個段寄存器,專門用來保存段地址:CS(Code Segm。
數據寄存器主要用來保存操作數和運算結果等信息,從而節省讀取操作數所需占用總線和訪問存儲器的時間。
32位CPU有4個32位的通用寄存器EAX、EBX、ECX和EDX。對低16位數據的存取,不會影響高16位的數據。
這些低16位寄存器分別命名為:AX、BX、CX和DX,它和先前的CPU中的寄存器相一致。 4個16位寄存器又可分割成8個獨立的8位寄存器(AX:AH-AL、BX:BH-BL、CX:CH-CL、DX:DH-DL),每個寄存器都有自己的名稱,可獨立存取。
程序員可利用數據寄存器的這種“可分可合”的特性,靈活地處理字/字節的信息。 寄存器EAX通常稱為累加器(Accumulator),用累加器進行的操作可能需要更少時間。
可用于乘、除、輸入/輸出等操作,使用頻率很高; 寄存器EBX稱為基地址寄存器(Base Register)。它可作為存儲器指針來使用; 寄存器ECX稱為計數寄存器(Count Register)。
在循環和字符串操作時,要用它來控制循環次數;在位操作中,當移多位時,要用CL來指明移位的位數; 寄存器EDX稱為數據寄存器(Data Register)。 在進行乘、除運算時,它可作為默認的操作數參與運算,也可用于存放I/O的端口地址。
在16位CPU中,AX、BX、CX和DX不能作為基址和變址寄存器來存放存儲單元的地址,在32位CPU中,其32位寄存器EAX、EBX、ECX和EDX不僅可傳送數據、暫存數據保存算術邏輯運算結果,而且也可作為指針寄存器,所以,這些32位寄存器更具有通用性。
16位處理器的典型產品是Inter的8086微處理器,以及同時推出的數學協處理器——8087。這兩款芯片使用互相兼容的指令集,但在8087指令集中增加了一些專門用于對數、指數和三角函數等數學計算的指令。由于這些指令應用于8086和8087,因此被人們統稱為x86指令集。
1979年Inter公司推出了8086的簡化版--8088.它仍是16位微處理器,內含29000個晶體管,時鐘頻率為4.77MHz,地址總線為20位,可以尋址1MB的內存。8088的內部數據總線是16位,外部數據總線是8位。1981年,8088芯片被首次用于IBM PC當中,開創了個人計算機的新時代。
寄存器是中央處理器內的組成部份。
寄存器是有限存貯容量的高速存貯部件,它們可用來暫存指令、數據和位址。在中央處理器的控制部件中,包含的寄存器有指令寄存器(IR)和程序計數器(PC)。
在中央處理器的算術及邏輯部件中,包含的寄存器有累加器(ACC)。 寄存器是內存階層中的最頂端,也是系統獲得操作資料的最快速途徑。
寄存器通常都是以他們可以保存的位元數量來估量,舉例來說,一個 “8 位元寄存器”或 “32 位元寄存器”。寄存器現在都以寄存器檔案的方式來實作,但是他們也可能使用單獨的正反器、高速的核心內存、薄膜內存以及在數種機器上的其他方式來實作出來。
寄存器通常都用來意指由一個指令之輸出或輸入可以直接索引到的暫存器群組。更適當?shù)氖欠Q他們?yōu)?“架構寄存器”。
例如,x86 指令及定義八個 32 位元寄存器的集合,但一個實作 x86 指令集的 CPU 可以包含比八個更多的寄存器。 寄存器是CPU內部的元件,寄存器擁有非常高的讀寫速度,所以在寄存器之間的數據傳送非常快。
[編輯本段]寄存器用途 1.可將寄存器內的數據執行算術及邏輯運算; 2.存于寄存器內的地址可用來指向內存的某個位置,即尋址; 3.可以用來讀寫數據到電腦的周邊設備。
1. 直接輸入、更改、跟蹤、運行匯編程序 2. 觀察操作系統的內容;? 3. 查看ROM BIOS的內容;? 4. 觀察更改RAM內部的設置值;? 5. 以扇區或文件的方式讀寫軟盤數據。
? 在DEBUG中地址用段地址與段內地址來表示,而段地址可以明確地指出來,也可以用一個段指示器(段寄存器)來代表,用段寄存器表示時,其段地址就是此寄存器的內含值:? 如:用段地址和段內地址表示FOFF:0100? 用段寄存器和段內地址表示CSF:0100←CS指向F000? 下面列出了常用命令用法。 -A 地址 從指定地址開始編寫小匯編程序,按兩個回車鍵結束編輯 -U 地址 從指定地址開始反匯編32字節的機器指令,缺省地址則從上一U命令繼續 -D 始址 終址 以16進制/Asc字符對照方式顯示指定內存范圍的數據,每行顯示10H個字節 -E 地址 值表 用給出的值表(空格分隔)替換指定地址開始的內存單元,例:-E 100 'v' 1F 'hello' -N 文件名 為后續的L/W命令約定所操作的文件名 -L 地址 將N命令所指定文件的內容讀入到指定內存位置。
另,邏輯卷扇區直接讀:-L 地址 邏卷號 起始邏扇號 扇數 -W 地址 將BX-CX個字節的內存數據寫入N命令指定的文件中。另,邏輯卷扇區直接寫:-W 地址 邏卷號 起始邏扇號 扇數 -R 寄存器名 顯示并允許修改指定寄存器的值 -G=始址 終址 執行指定內存中的機器指令程序 -T=地址 單步執行機器指令,缺省地址則從上一T命令繼續。
另,繼續跟蹤m條指令:-T m 讀取c:卷的引導扇區,并保存到Boot.1文件中,并簡單分析引導程序的前面幾條指令: -L 1000 2 0 1 -N boot.1 -R bx ;輸入0000 -R cx ;輸入0200 -W 1000 -U 1000 讀取第一個硬盤上的主引導扇區,并保存到MB.1文件中,在屏幕上顯示硬盤分區表數據: -A 100 yyyy:0100 mov dx,0080 yyyy:01xx mov cx,0001 yyyy:01xx mov ax,yyyy yyyy:01xx mov es,ax yyyy:01xx mov bx,1000 yyyy:01xx mov ax,0201 yyyy:01xx int 13 yyyy:01zz nop -G=yyyy:0100 01zz -N mb.1 -R bx ;輸入0000 -R cx ;輸入0200 -W 1000 -D 11be 11ff debugging命令 debugging命令概述 獲得路由器中交換的報文和幀的細節信息 用于調試信息 debugging命令使用注意事項 不使用debug命令監控正常的網絡運行 在網絡使用的低峰期使用 不要輕易使用類似debugging all之類的命令 使用debugging命令后,應立即以“undo debugging”命令終止debugging命令的執行。 Debugger "Debugger"這個詞按它的英文字面意思來講是這樣一種“裝置”(-er),這種裝置可以“消除”(De-)“系統中的缺陷”(bug)。
然而事實上,迄今為止我們經常使用到的"Debugger"只是用來幫助我們進行Debug的工具,"Debugger"本身不能自動完成"Debug"。我們可以回想一下我們是如何進行Debug的,在進行Debug的過程中,我們通過Debugger來完成以下工作: (1)監視“Debug對象”的狀態; (2)控制“Debug對象”的運行; 這些工作可以為“發現Debug對象中存在的問題”以及“對解決問題方案的檢驗”提供有用的信息。
監控工作有時只需要由軟件就可以完成,有時不僅需要軟件支持,還需要硬件的支持。 Debugger除了被用來Debug,還被用來幫助我們理解“Debug的對象”內部結構,因?yàn)槲覀冇玫降腄ebugger能夠完成對“Debug對象”的監控工作,在監控的過程中可以獲取“Debug對象”動態特征的信息,這對我們理解其結構是非常有用的。
關于更詳細的介紹和研究可以參考國人原創的《軟件調試》 ,這。
