萬用表測電壓調查故障(萬用表測量時注意什么問題?)

1.萬用表測量時注意什么問題?

萬用表的使用的注意事項 （1）在使用萬用表之前，應先進行“機械調零”，即在沒有被測電量時 ，使萬用表指針指在零電壓或零電流的位置上。

（2）在使用萬用表過程中，不能用手去接觸表筆的金屬部分 ，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。 （3）在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電流時 ，更應注意。

否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。

（4）萬用表在使用時，必須水平放置，以免造成誤差。同時， 還要注意到避免外界磁場對萬用表的影響。

（5）萬用表使用完畢，應將轉換開關置于交流電壓的最大擋。如果長期不使用 ，還應將萬用表內部的電池取出來，以免電池腐蝕表內其它器件。

2.怎樣用萬用表測線路好壞

用萬用表測線路好壞的方法： 一、電阻測量法 電阻測量法是利用萬用表歐姆擋，通過檢查被測電器電路與地之間的直流值及有關器件的阻值是否正常，來分析故障所在的方法。

電阻測量法有“在線”和“脫焊”兩種測量方法。 （1）方法要領： ①使用萬用表的“Ω*1”擋檢測通路電阻，必要時應將測試點刮開，焊干凈后再進行檢測，以防止接觸電阻過大，引起測量誤差。

對插接件檢測時，可通過擺動插接件來測其接觸電阻。若阻值大小不定，說明有接觸不良故障。

②使用萬用表的“Ω*1k”或“Ω*10k”擋檢測電容器電容值大小和漏電程度。 ③使用萬用表“Ω*1k”擋檢測小功率晶體管，使用“Ω*100”擋檢測中功率晶體管，使用“Ω*10”擋檢測大功率管。

④使用“Ω*1k”擋檢測電器指示電表的好壞。 （2）注意事項： ①不能在電器通電情況下檢測各種電阻。

②對電容應該先進行放電，然后再拆下其一端來進衙檢測。 ③對于電阻元件的檢測，如果電阻和其他電路有連接，應脫焊被測電阻的一端，然后再進行檢測。

④要注意萬用表測試筆的極性和電阻擋的選擇，以免誤判。 ⑤用“在線”測量方法時，所測得的阻值受其他并聯支路影響，在分析測試結果時應予以考慮，以免誤判。

二、電壓測量法 檢測電器設備的外部交流電壓和內部電路直流電壓是否正常，是分析故障原因的基礎。 因此在檢修電器和電子電路調整過程中，應先測量有關電壓，這樣往往會發現問題，查出故障。

電壓測量法就是通過測量被測電器或電子電路各部分電壓，與正常值進行對照，從而找出故障所在部位。在檢修過程中，即使已確定了電路故障部位，也還需要進一步測量相關電路中的晶體管、集成電路等各引腳的電壓或電路中主要節點的電壓值，看是否正常。

這對發現損壞元器件與分析故障原因均有幫助。對于測電流不方便的電路，常測出該電流流過的電阻器的兩端電壓，然后借助歐姆定律進行間接推算（這種方法又稱間接電流測試法）。

如半導體三極管電流負反饋放大電路和射極輸出器的晶體管靜態工作點ICQ，就常用這種方法測量。 但這種方法會有誤差，其原因是實際阻值與標稱值有一定誤差；電阻器長期使用后阻值會產生變化，尤其是碳膜電阻。

測量被檢測電器有關電子線路輸入或輸出信號電壓，以檢查動態工作狀態是否正常，也屬于電壓測量法范疇。 （l）方法要領： ①選用適當量程交流電壓表或直流電壓表（通用萬用表），狽0量相應的電源電壓。

②選用適當量程和高輸入阻抗的電子電壓表，測量有關節點或器件電極的工作電壓。 ③選用適當量程和頻率范圍的電子電壓表測量相關電路的輸入、輸出信號電壓。

④對照正常值找出故障部位。電壓偏離正常值較大的地方，往往是故障所在的部位。

（2）注意事項： ①應注意直流電壓表“+”“一”極性，以確定電壓或電流的方向。 ②應注意工作電壓的相對測量點：一般是對地線（即對機殼）的，有的是對零伏特選的，有的是電極之間的，需分門別類，仔細測試。

③電子電壓表的接入，應注意“高”電位端和“低”電位端的先后次序。印測量時應先接“地”電位端（即地線），后接“高”電位端。

測量完畢，應先拆“高”電位端，后拆“低”電位端。 ④應注意電壓表輸入阻抗和頻率范圍對檢測結果的影響。

三、電流測量法 電流測量法是使用萬用表的電流擋，通過檢測電器或電路的電流值大小來判斷電器或電路故障的方法。許多電路都以電流值的大小來確定工作點，因此，測量這些電流值的大小就成為判斷電路工作是否正常的重要方法。

（1）方法要領： 斷開被測器件與印制電路板銅箔或?qū)Ь€，形成測量口，串接入量程適當?shù)碾娏鞅?，測出電流與正常值進行比較，確定故障部位。在印制電路板上一般用刀片在銅箔上劃一道口子，制造測量口。

晶體三極管電路中，若測得比約為零，則說明該管截止；若測得電流很大，則該管可能飽和。 （2）注意事項： ①測量切口應該選擇合適的位置，以便于測試和測試后修復。

②注意電流表極性，應連接可靠后，再接入電源。

3.萬用表使用前要作哪些檢查和調整

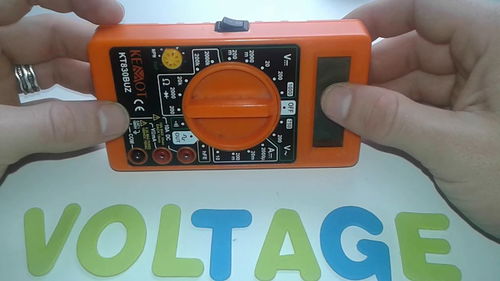

數字萬用表使用方法 1. 準備 按下電源開關，觀察液晶顯示是否正常，有否電池缺電標志出現，若有則要先更換電池。

2. 使用 （1） 交、直流電流的測量 根據測量電流的大小選擇適當?shù)碾娏鳒y(cè)量量程和紅表筆的插入孔，測量直流時，紅表筆接觸電壓高一端，黑表筆接觸電壓低的一端，正向電流從紅表筆流入萬用表，再?gòu)暮诒砉P流出，當要測量的電流大小不清楚的時候，先用最大的量程來測量，然后再逐漸減小量程來精確測量。 （2） 交、直流電壓的測量 紅表筆插入“V/Ω”插孔中，根據電壓的大小選擇適當?shù)碾妷簻y(cè)量量程，黑表筆接觸電路“地”端，紅表筆接觸電路中待測點。

特別要注意，數字萬用表測量交流電壓的頻率很低（45~500Hz） ，中高頻率信號的電壓幅度應采用交流毫伏表來測量。 （3） 電阻的測量 紅表筆插入“V/Ω”插孔中，根據電阻的大小選擇適當?shù)碾娮铚y(cè)量量程，紅、黑兩表筆分別接觸電阻兩端，觀察讀數即可。

特別是，測量在路電阻時（在電路板上的電阻），應先把電路的電源關斷，以免引起讀數抖動。禁止用電阻檔測量電流或電壓（特別是交流 220V 電壓），否則容易損壞萬用表。

另外，利用電阻檔還可以定性判斷電容的好壞。先將電容兩極短路（用一支表筆同時接觸兩極，使電容放電），然后將萬用表的兩支表筆分別接觸電容的兩個極，觀察顯示的電阻讀數。

若一開始時顯示的電阻讀數很?。ㄏ喈?dāng)于短路），然后電容開始充電，顯示的電阻讀數逐漸增大，最后顯示的電阻讀數變?yōu)椤?”（相當于開路） ，則說明該電容是好的。若按上述步驟操作，顯示的電阻讀數始終不變，則說明該電容已損壞（開路或短路）。

特別注意的是，測量時要根電容的大小選擇合適的電阻量程，例如 47μF用 200k 檔，而 4.7μF則要用 2M 檔等等。 （4） 二極管導通電壓檢測 在這一檔位，紅表筆接萬用表內部正電源，黑表筆接萬用表內部負電源。

萬用表顯示二極管的正向?qū)妷海瑔挝皇?mV。通常好的硅二極管正向?qū)妷簯?yīng)為 500mV~800mV，好的鍺二極管正向?qū)妷簯?yīng)為 200mV~300mV。

假若顯示“000”，則說明二極管擊穿短路，假若顯示“1”，則說明二極管正向不通。 此檔也可以用來判斷三極管的好壞以及管腳的識別。

測量時，先將一支表筆接在某一認定的管腳上，另外一支表筆則先后接到其余兩個管腳上，如果這樣測得兩次均導通或均不導通，然后對換兩支表筆再測，兩次均不導通或均導通，則可以確定該三極管是好的，而且可以確定該認定的管腳就是三極管的基極。若是用紅表筆接在基極，黑表筆分別接在另外兩極均導通，則說明該三極管是 NPN 型，反之，則為 PNP 型。

最后比較兩個 PN 結正向?qū)妷旱拇笮?，讀數較大的是 be 結，讀數較小的是 bc結，由此集電極和發射極都識別出來了。 （5） 三極管值β測試 首先要確定待測三極管是 NPN 型還是 PNP 型，然后將其管腳正確地插入對應類型的測試插座中，功能量程開關轉到β檔，即可以直接從顯示屏上讀取β值，若顯示“000”，則說明三極管已壞。

（6） 短路檢測 將功能、量程開關轉到“·）））”位置，兩表筆分別測試點，若有短路，則蜂鳴器會響。 五.注意事項 1. 注意正確選擇量程及紅表筆插孔。

對未知量進行測量時，應首先把量程調到最大，然后從大向小調，直到合適為此。若顯示“1”，表示過截，應加大量程。

2. 不測量時，應隨手關斷電源。 3. 改變量程時，表筆應與被測點斷開。

4. 測量電流時，切忌過載。 5. 不允許用電阻檔和電流檔測電壓。

一、指針表和數字表的選用： 1、指針表讀取精度較差，但指針擺動的過程比較直觀，其擺動速度幅度有時也能比較客觀地反映了被測量的大?。ū热鐪y(cè)電視機數據總線（SDL）在傳送數據時的輕微抖動）；數字表讀數直觀，但數字變化的過程看起來很雜亂，不太容易觀看。 天天電氣，[ ] 2、指針表內一般有兩塊電池，一塊低電壓的1.5V，一塊是高電壓的9V或15V，其黑表筆相對紅表筆來說是正端。

數字表則常用一塊6V或9V的電池。在電阻檔，指針表的表筆輸出電流相對數字表來說要大很多，用R*1Ω檔可以使揚聲器發出響亮的“噠”聲，用R*10kΩ檔甚至可以點亮發光二極管（LED）。

3、在電壓檔，指針表內阻相對數字表來說比較小，測量精度相比較差。某些高電壓微電流的場合甚至無法測準，因?yàn)槠鋬?nèi)阻會對被測電路造成影響（比如在測電視機顯像管的加速級電壓時測量值會比實際值低很多）。

數字表電壓檔的內阻很大，至少在兆歐級，對被測電路影響很小。但極高的輸出阻抗使其易受感應電壓的影響，在一些電磁干擾比較強的場合測出的數據可能是虛的。

4、總之，在相對來說大電流高電壓的模擬電路測量中適用指針表，比如電視機、音響功放。在低電壓小電流的數字電路測量中適用數字表，比如BP機、手機等。

不是絕對的，可根據情況選用指針表和數字表。 二、測量技巧（如不作說明，則指用的是指針表）： 1、測喇叭、耳機、動圈式話筒：用R*1Ω檔，任一表筆接一端，另一表筆點觸另一端，正常時會發出清脆響量的“噠”聲。

如果不響，則是線圈斷了，如果響聲小而尖，則是有擦圈。

4.使用萬用電表測量電路中的電壓和電流時,都應注意些什么

1.萬用表測電壓，注意切換到合適的交流或直流檔位，不要混淆，另外選對量程；測電壓是將表筆并聯到電路被測節點上的。

2.測電流時需要將 紅 表筆插到萬用表的電流插孔，萬用表一般有小電流檔位和大電流檔位，分處兩個不同插孔，小電流檔位有保險絲，電流超過額定值會很快燒掉，不換保險絲，這個電流檔就不好用了；大電流檔位沒有保險絲，一般都能測10A電流。電流也有交流和直流檔位。測電流時是將萬用表串聯進被測電路的。

3.如果不能確定電流有多大，可以先用大電流插孔和檔位確認一下，然后換插到小電流檔位上，可以獲得更精細的讀數。有些設備工作電流小，但上電電流很大，如果冒然的用小電流插孔上電，會燒掉保險絲，這種情況下，可以用小電流檔位上電，但需要用一條導線短路表筆，待電路穩定后，再放開短路線。

4.所有測量完畢（包括測電阻），將表筆插回電壓測量插孔，旋鈕旋轉到交流或直流電壓測量檔位最高檔。數字表記得關掉電源。
