活塞環三隙的測量(活塞環安裝都有哪些注意事項)
1.活塞環安裝都有哪些注意事項
活塞環的工作表面不得有刻痕、擦傷、剝落，外圓柱面和上下端面應有—定的光潔度，曲度偏差不應大于0.02—0.04毫米，環在槽中的標準下沉量不得超過0.15-0.25毫米，活塞環的彈力、間隙符合規定。此外，還應檢查活塞環的漏光度，即將活塞環平放在氣缸內，在活塞環下邊放一個小燈炮，上面放一塊遮光板，然后觀察活塞環與氣缸壁之間的漏光縫隙，由此可知活塞環與氣缸壁的接觸是否良好。在一般情況下，用厚薄規測量活塞環漏光縫不應超過0.03毫米。連續漏光縫的長度不應大于氣缸直徑的1/3，若干處漏光縫隙長度不應大于氣缸直徑的1/3，若干漏光總長度不應超過氣缸直徑的1/2，否則，應更換。
標記規定：
活塞環標記GB/T1149.1—94規定：所有要求有安裝方向的活塞環應在上側面，即接近燃燒室的側面加以標志。在上側面標志的環包括：錐面環、內倒角、外切臺環、鼻形環、楔形環和要求安裝方向的油環，環的上側面均有標記。
安裝活塞環時應注意：
1）活塞環平裝入氣缸套內，接口處要有一定的開口間隙。
2）活塞環應裝在活塞上，在環槽中，沿高度方向要有一定的邊間隙。
3）鍍鉻環應裝在第一道，開口不要對著活塞頂部的渦流凹坑方向。
4）各活塞環開口在互相錯開120℃，均不準對著活塞銷孔。
5）錐形斷面活塞環，安裝時錐面應向上。
6）一般扭轉環安裝時，倒角或切槽應向上；錐面反扭轉環安裝時，仍保持錐面向上。
7）安裝組合環時，應先裝軸向襯環，再裝扁平環和波形環。波形環上、下各裝一片扁平環，各環開口應相互錯開。
材料功能：
1、耐磨性；
2、貯油性；
3、硬度；
4、耐蝕性；
5、強度；
6、耐熱性；
7、彈性；
8、切削性能。
其中尤以耐磨性及彈性最重要。大功率柴油機活塞環材料主要有灰鑄鐵、球墨鑄鐵、合金鑄鐵、蠕墨鑄鐵。
活塞連桿組裝配，柴油發電機活塞連桿組裝配的幾大要點如下：
一、壓裝連桿銅套。安裝連桿銅套時最好用壓力機，也可借助虎鉗進行，切忌用鐵錘猛打；銅套上的油孔或油槽與連桿上的油孔要對正，以保證其潤滑。
二、裝配活塞及連桿。裝配活塞及連桿時，應注意它們的相對位置和方向。
三、巧裝活塞銷?；钊N與銷孔為過盈配合。安裝時，應先將活塞放在水或機油中均勻加熱至90℃~100℃，取出后，把拉桿放在活塞銷座孔之間適當位置，然后將涂有機油的活塞銷按既定方向裝入活塞銷孔和連桿銅套內。
四、活塞環的安裝。安裝活塞環時，要注意各環位置和順序。
五、裝入連桿組。
2.選配活塞環應注意些什么
柴油發動機在修理或換環維護時，應按照氣缸的修理級別，選用與氣缸 套、活塞同一修理級別的活塞環。
在活塞環的選配中，應做好端隙、側隙、背隙 的檢查。 （1） 端隙。
檢査活塞環端隙時，將活塞環放人氣缸內，用活塞頂部將其推 平，然后用塞尺測量環口處間隙。 端隙過大時，應重新選配活塞環；端隙過小 時，應對環U的一端加以銼修。
銼修時，注意環口平整，銼后環外口應去掉毛 刺，以防環口刮傷氣缸。 （2） 側隙。

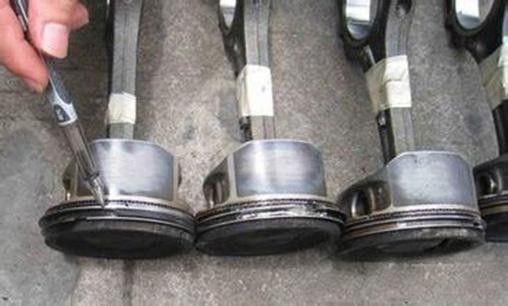

檢査活塞環側隙時，將活塞環放人環槽內，用塞尺測量，如側隙 過小，可將活塞環置于細砂布上（砂紙平鋪在平板上），用手按劃“8”字形路線修 磨平面；或在專用設備上研磨。 有切槽的環在研磨時，應磨沒有切槽的一面。
（3） 背隙。背隙即活塞環隨活塞安裝于氣缸后，活塞環內圓面與環槽底之 間的間隙，因此，間隙難以直接測量，通常背隙以槽深與環厚之差來表示，推薦 參考值為0?0。
75mm，一般經驗做法是將活塞環放入環槽內，低于槽岸即可。 （4） 活塞環漏光度的檢驗。
活塞環的漏光度檢驗，旨在檢測環的外圓表面 與缸壁的接觸和密封程度，目的是避免因漏光度過大使活塞環與氣缸的接觸 面積減小，造成漏氣和竄機油的隱患。常用的活塞環漏光度的簡易檢查方法 是：活塞環置于氣缸內，用倒置的活塞將其推平，用一直徑略小于活塞環外徑 的圓形板蓋在環的上側，在氣缸下部放置燈光，從氣缸上部觀察活塞與氣缸壁 的縫隙，確定其漏光情況。
對活塞環漏光度的技術要求是：在活塞環端口左右 30°范圍內不應有漏光點，同一個活塞環上的漏光不得多于兩處，每次漏光弧 長所對應的圓心角不得超過25°，同一環上漏光弧長所對應的圓心角之和不 得超過45°，漏光處的縫隙應不大于0。 03mm。
裝活塞環可用專用的活塞環卡鉗。 裝配的順序是先裝油環，最后裝第一 道氣環。
若無專用裝配活塞環的工具，也可徒手裝配，但要注意防止將活塞環 掰斷。 。
