插套焊的(焊接夾具在使用時應注意哪些事項)
1.焊接夾具在使用時應注意哪些事項
一套完美的夾具，還得靠人去正確操作使用，才能達到預期的目的。此外，還要求人做到安全操作和使夾具能經久耐用。根據長期使用的經驗，提出下面幾點注意事項：
(1)使用前應對夾具進行檢查和維護
①檢查與測量各定位器的安置是否精確。已磨損的定位元件要進行更換，以保證裝配和焊接產品的形狀和尺寸準確穩(wěn)定。
②檢查受力構件有無損傷和發(fā)生變形，如果有，就必須更換，確保使用安全可靠。
③清除夾具上的焊條頭、渣皮，對鉸鏈和轉軸進行適當潤滑。
④空車運轉和操作，檢查各夾緊機構運行狀態(tài)是否正常。如果有冷卻水和氣壓管路，檢查是否有泄漏等情況。
⑤檢查焊接電路的接通情況和各種電器的絕緣情況，防止觸電。
(2)使用過程中注意事項
①檢查工件的定位基準是否與各定位元件緊密接觸，如果有個別接觸不良，要尋找原因進行克服。若定位器的位置準確無誤，則可能是夾緊力不足，否則就是工件的形狀尺寸有誤差，這時必須對工件進行矯正。
②除非是為了更合理地控制焊接變形，一般不允許隨便調節(jié)與改變定位器的位置。
③不許在夾具上錘擊工件，特別是在夾緊狀態(tài)下錘擊，振動會降低夾緊器的自鎖性能。例如，振動會引起偏心夾緊器自動松脫。除斜楔的松緊可以錘擊外，一般不允許用錘擊夾緊器進行松開或夾緊工件。
④由于焊接過程產生的熱應力和變形，在夾具上存在較大的約束力，在松開夾緊器時，一定要避開工件反彈的方向和夾緊器退出的方向，以防止傷人。
2.DIP插件后焊流程有哪些注意事項?
DIP插件后焊是pcba貼片加工中一道很重要的工序，其加工質量直接影響到pcba板的功能，其重要性不言而喻，插件前期準備工作比較多，其加工流程如下： 首先對元器件進行加工，工作人員根據BOM物料清單領取物料，核對物料型號、規(guī)格，根據PCBA樣板進行生產前預加工，利用自動電容剪腳機、跳線折彎機、二三極管自動成型機、全自動帶式成型機等成型設備進行加工。
需要注意以下要點： 1、整形后的元器件引腳水平寬度需要和定位孔寬度一樣，公差??； 2、元器件引腳伸出至PCB焊盤的距離不要太大； 3、零件需要成型，以提供機械支撐，防止焊盤翹起； 4、貼高溫膠紙，保護的地方貼高溫膠紙，對鍍錫通孔及必須在后焊的元器件進行封堵； 5、PCBA加工在進行插件時，工作人員需帶靜電環(huán)，防止發(fā)生靜電，根據元器件BOM清單及元器件位號圖進行插件，dip插件時要仔細不能出差錯； 6、對于插裝好的元器件，要進行檢查，是否插錯、漏插； 7、對于插件無問題的PCB板，下一環(huán)節(jié)就是波峰焊接，通過波峰焊機進行焊接處理、牢固元器件； 8、拆除高溫膠紙，然后進行檢查，觀察焊接好的PCB板是否焊接完好； 9、檢查出未焊接完整的PCB板要進行補焊，進行維修； 10、然后后焊，因為有的元器件根據工藝和物料的限制，無法通過波峰焊機焊接，只能通過手工完成。 焊接完成之后的PCB板要進行功能測試，測試各功能是否正常，否則要進行維修測試處理。
上海優(yōu)世電子專業(yè)的PCBA加工廠家，二十多年來專注于SMT貼片加工、pcb線路板打樣，具有先進的生產設備、豐富的生產加工經驗及完善的售后服務體系。 更多關于smt加工快速打樣、高難度smt貼片加工、smt貼片加工價格、pcb線路板制作等信息，可進入公司網站進行詳細了解。
3.焊接的注意事項
一、電弧的長度 電弧的長度與焊條涂料種類和藥皮厚度有關系。
但都應盡可能采取短弧，特別是低氫焊條。電弧長可能造成氣孔。
短弧可避免大氣中的O2、N2等有害氣體侵入焊縫金屬，形成氧化物等不良雜質而影響焊縫質量。二、焊接速度 適宜的焊接速度是以焊條直徑、涂料類型、焊接電流、被焊接物的熱容量、結構開頭等條件有其相應變化，不能作出標準的規(guī)定。
保持適宜的焊接速度，熔渣能很好的覆蓋著熔潭。使熔潭內的各種雜質和氣體有充分浮出時間，避免形成焊縫的夾渣和氣孔。
在焊接時如運棒速度太快，焊接部位冷卻時，收縮應力會增大，使焊縫產生裂縫。焊絲選用的要點 焊絲的選擇要根據被焊鋼材種類、焊接部件的質量要求、焊接施工條件（板厚、坡口形狀、焊接位置、焊接條件、焊后熱處理及焊接操作等待）、成本等綜合考慮。
焊絲選用要考慮的順序如下：①根據被焊結構的鋼種選擇焊絲 對于碳鋼及低合金高強鋼，主要是按“等強匹配”的原則，選擇滿足力學性能要求的焊絲。對于耐熱鋼和耐候鋼，主要是側重考慮焊縫金屬與母材化學成分的一致相似，以滿足耐熱性和耐腐蝕性等方面的要求。
②根據被焊部件的質量要求（特別是沖擊韌性）選擇焊絲 與焊接條件、坡口形狀、保護氣體混合比等工藝條件有關，要在確保焊接接頭性能的前提下，選擇達到最大焊接效率及降低焊接成本的焊接材料。③根據現(xiàn)場焊接位置對應于被焊工件的板厚選擇所使用的焊絲直徑，確定所使用的電流值，參考各生產廠的產品介紹資料及使用經驗，選擇適合于焊接位置及使用電流的焊絲牌號。
焊接工藝性能包括電弧穩(wěn)定性、飛濺顆粒大小及數量、脫渣性、焊縫外觀與形狀等。對于碳鋼及低合金鋼的焊接（特別是半自動焊），主要是根據焊接工藝性能來選擇焊接方法及焊接材料。
2、實芯焊絲的選用 ⑴埋弧焊焊絲 焊絲和焊劑是埋弧焊的消耗材料，從碳素鋼到高鎳合金多種金屬材料的焊接都可以選用焊絲和焊劑配合進行埋弧焊接.。埋弧焊焊絲的選用既要考慮焊劑成分的影響，又要考慮母材的影響。
為了得到不同的焊縫成分和力學性能，可以采用一種焊劑（主要是熔煉焊劑）與幾種焊絲配合，也可以采用一種焊絲與幾種焊劑（主要是燒結焊劑）配合。A、低碳鋼和低合金鋼用焊絲 低碳鋼和低合金鋼埋弧焊常用焊絲有如下三類：①低錳焊絲（如H08A）常配合高錳焊劑用于低碳鋼用強度較低的低合金鋼焊接。
②中錳焊絲（如H08MnA H10MnSi）主要用于低合金鋼焊接，也可配合低錳焊劑用于低碳鋼焊接。③高錳焊絲（H10Mn2 H08Mn2Si）用于低合金鋼焊接。
B、低合金高強鋼用焊絲 低合金高強鋼用焊絲含Mn 1%以上，含Mo 0.3%-0.8%，如H08MnMoA、H08Mn2MoA，用于強度較高的低合金高強鋼焊接。此外，根據低合金高強鋼的成分用使用性能要求，還可在焊絲中加入Ni、Cr、V及RE等元素，提高焊縫性能。
強度級別590Mpa級的焊縫金屬多采用Mn- Mo系焊絲，如H08MnMoA、H08Mn2MoA、H10Mn2Mo等。C、不銹鋼用焊絲 不銹鋼焊接時，采用的焊絲成分要與被焊接的不銹鋼成分基本一致。
焊接鉻不銹鋼時可采用H0Cr14 H1Cr13 H1Cr17等焊絲，焊接鉻鎳不銹鋼時，可采用H0Cr19Ni9 H0Cr19Ni9Ti等焊絲；焊接超低碳不銹鋼時，應采用相應的超低碳焊絲，如H00Cr19Ni9等。焊劑可采用熔煉型或燒結型，要求焊劑的氧化性要小，以減少合金元素的燒損。
D.焊條（電焊）1焊條型號J422 J422是鈦鈣型藥皮的碳鋼焊條。交直流兩用，可進行全位置焊接。
具有優(yōu)良的焊接工藝性能及良好的力學性能；電弧穩(wěn)定，飛濺小，脫渣易，再引弧容易；焊縫成型美觀，焊波可寬、可窄、可薄、可厚，焊接輕松，效率高。用途：用于焊接較重要的低碳鋼結構和強度等級低的低合金鋼結構，如Q235、09MnV、09Mn2等。
焊接質量標準1、焊接質量 GB6416-1986 影響鋼熔化焊接頭質量的技術因素2、焊接質量 GB6417-1986 金屬熔化焊焊縫缺陷分類及說明3、焊接質量 TJ12.1-1981 建筑機械焊接質量規(guī)定4、焊接質量 JB/ZQ3679 焊接部位的質量5、焊接質量 JB/ZQ3680 焊縫外觀質量6、焊接質量 CB999-1982 船體焊縫表面質量檢驗方法7、焊接質量 JB3223-1983 焊條質量管理規(guī)程8、2005年廢止的焊接標準 GB/T 12469-1990 焊接質量保證 鋼熔化焊接頭的要求和缺陷分級 焊接種類1、焊條電弧焊：原理——用手工操作焊條進行焊接的電弧焊方法。利用焊條與焊件之間建立起來的穩(wěn)定燃燒的電弧，使焊條和焊件熔化，從而獲得牢固的焊接接頭。
屬氣-渣聯(lián)合保護。主要特點——操作靈活；待焊接頭裝配要求低；可焊金屬材料廣；焊接生產率低；焊縫質量依賴性強（依賴于焊工的操作技能及現(xiàn)場發(fā)揮）。
應用——廣泛用于造船、鍋爐及壓力容器、機械制造、建筑結構、化工設備等制造維修行業(yè)中。適用于（上述行業(yè)中）各種金屬材料、各種厚度、各種結構形狀的焊接。

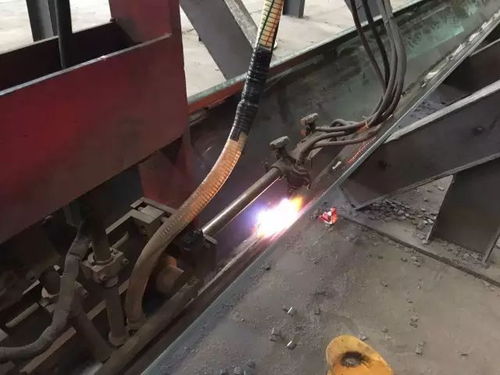

2、埋弧焊（自動焊）：原理——電弧在焊劑層下燃燒。利用焊絲和焊件之間燃燒的電弧產生的熱量，熔化焊絲、焊劑和母材（焊件）而形成焊縫。
屬渣保護。主要特點——焊接生產率高；焊縫質量好；焊接成本低；勞動條件好。
4.在焊接的工作中需要注意什么
在焊接工作中應注意的事項有：
一、安全及勞動保護方面：
1、焊工必須配備合適濾光板的面罩、干燥的帆布工作服、手套、橡膠絕緣和清渣防護白光眼鏡等安全用具。防止飛濺金屬或熾熱焊件造成灼傷和火災。防止電弧光輻射對人體的危害。防止某些有害氣體中毒。
2、高空作業(yè)時，要系安全帶和戴安全帽。
3、在維修焊接裝過可燃物質的壓力容器時，要按規(guī)定處置之后才能焊接，要防止焊接發(fā)生爆炸事故。不允許對沒有加固措施的承重結構進行焊接。
4、在潮濕環(huán)境焊接，應采取必要的措施，注意避免發(fā)生觸電事故。
二、在焊接操作方面：
1、按圖紙的工藝要求進行焊接。
2、焊條要符合設計要求并按要求烘干。
3、焊縫形式、焊縫尺寸應符合圖紙要求，保證焊接質量，
5.干電焊需要注意什么
電焊作業(yè)對工人健康的損害 2.1焊工塵肺及肺功能的影響 電弧焊接時，焊條中的焊芯、藥皮和金屬母材在電弧高溫下熔化、蒸發(fā)、氧化、凝集，產生大量金屬氧化物及其他物質的煙塵，長期吸入可引起焊工塵肺。
電焊工塵肺一般發(fā)生在密閉、通風不良的作業(yè)條件下，發(fā)病工齡平均為18年左右[3] 。肺通氣功能測定表明接觸電焊塵可引起電焊工一定程度的肺通氣功能損傷，F(xiàn)VC、FEV1.0、FEV1.0%、MMF、V50、V25、PEFR等肺通氣功能指標均明顯降低[4]；吸煙因素與接塵因素對電焊工的肺通氣功能可能產生協(xié)同作用；電焊工的肺通氣功能損傷有隨接塵工齡的延長而加重的趨勢[5]。
2.2錳中毒 各種焊件和焊條中均含有數量不等的錳，一般焊芯中的含錳量很低，只有0.3~0.6%左右。為了提高機械強度、耐磨、抗腐蝕等性能，使用含錳焊條時，含錳量可高達23%。
在通風不良場所如船艙、鍋爐或密閉容器內施焊，長期吸入含錳的煙塵可發(fā)生錳中毒，可檢出血錳、尿錳升高，神經行為功能改變[6]，發(fā)錳測定亦可作為錳中毒早期篩檢指標[7] 2.3電焊煙熱 電焊煙熱也稱焊工熱，是金屬煙熱的一種，由吸入金屬氧化物地所致的以驟起體溫升高和外周血白細胞計數增多為主要表現(xiàn)的全身性疾病，常在接觸金屬氧化物煙后6一12小時[8]起發(fā)病，有頭暈、乏力、胸悶、氣急、肌肉關節(jié)酸痛，以后發(fā)熱，白細胞增多，重者有畏寒、寒顫。 2.4對神經系統(tǒng)的影響 大量研究表明，電焊作業(yè)存在與職業(yè)接觸有關的神經系統(tǒng)損害，主要涉及記憶、分析、定位等信息加工處理的功能，表現(xiàn)為神經生理、神經心理、神經行為異常[9]，與電焊煙塵中的錳、鋁、鉛等有密不可分的聯(lián)系。
采用WHO.NCTB測試，結果行為功能總分與尿錳存在負相關[10]，提示神經行為功能的變化可作為預防錳中毒的早期指標之一[11]。國外研究有電焊作業(yè)工人行為功能總分反而較對照組升高的報告，作者分析可能是工人健康效應和工作相關技能訓練效應所致[12]。
電焊作業(yè)對工人副交感神經調查功能的影響也有報道[13]。國外尚有報道帕金氏綜合癥在電焊工人群中的發(fā)病年齡明顯提前[14]（平均46歲，對照組平均63歲），提示電焊作業(yè)是帕金氏綜合癥的危險因素之一。
2.5對眼及皮膚的影響 紫外線（UVR）和紅外線（IFR）對眼及皮膚的損傷是電焊作業(yè)職業(yè)損害的一個重要方面。電焊工眼部癥狀明顯增多常有報道，表現(xiàn)為電光性眼炎、慢性瞼緣炎、結膜炎、晶體混濁等，且慢性瞼緣炎、結膜炎患病率有隨工齡增加而增高的趨勢[15]。
過量UVR暴露的主要損害為光敏性角膜炎，電焊工白內障與紅外線接觸有關。國外最近的研究表明，工人接觸過量UVR會有發(fā)生非黑色素細胞皮膚癌[16]和其它諸如眼惡性黑色素瘤[17]等慢性疾病的危險。
2.6對生殖系統(tǒng)的影響 生殖毒性的結局意義重大，故近10年來國內外開展了一些關于電焊作業(yè)生殖毒性的研究，主要涉及男工精液質量、女工生殖結局及損害機制。研究表明：電焊女工月經的經量增加、周期縮短、經期延長、白帶增加，自然流產、早產、痛經、均較對照組高[18]。
錳中毒男工精液外觀呈均勻灰白色，PH值正常，平均液化時間比對照組延長。檢驗結果證明，錳中毒男工平均一次射精量、精子總數、精子存活率及活動精子率均比對照組下降，錳中毒男工精子畸形率明顯高于對照組[19]。
認為金屬錳能夠影響男工生精系統(tǒng)，對精子的發(fā)育有直接毒作用，并能殺傷精子，從而引起男性精液質量的改變。國外也有報道電焊作業(yè)工人性激素分泌改變，精子質量下降，但對子代的性別比例沒有影響[20]。
2.7對體內酶和抗體水平的影響 近年來，有關電焊作業(yè)對工人體內酶及抗體產生影響的報道很多。研究表明：電焊工血清中的總超氧化物歧化酶（T-SOD）、谷胱甘肽過氧化物酶（GSH-Px）顯著下降，丙二醛（MDA）水平顯著升高，但不存在劑量-效應關系[21、22]，電焊工于氧化應激狀態(tài)，抗氧化能力減弱，提示生物膜受到損傷[23]。
為探討電焊煙塵對人體免疫球蛋白含量的影響，對電焊工和健康對照者采用單向免疫瓊脂擴散法分別測定IgG、IgA、IgM含量。結果發(fā)現(xiàn)，電焊組的IgG、IgA二項含量與對照組比較，差異有高度顯著性（P0.05）；且尿錳與IgG、IgA有相關關系，分別為r=0.982,r=0.991[24]，提示電焊煙塵對人體免疫球蛋白含量有影響。
熱應激蛋白（HSPs）是機體在各種應激狀態(tài)下誘導合成增加的一組進化上高度保守的蛋白質。在生理狀態(tài)下，它們是細胞生存所必需，在應激狀態(tài)下水平的增加，可提高細跑對損傷的耐受力和應激能力，以保護組織細胞抵抗有害因家的損害作用，對維持機體的自身穩(wěn)定性起著重要作用。
應用酶聯(lián)免疫吸附法對電焊工血漿中HSP65抗體水平進行檢測。結果表明，電焊工血漿抗體水平高于對照組（P0.05）；而鋅和鉛的血清含量明顯低于對照組（P。
