電工雙電路接線圖(雙極開關接線圖和工作原理)
1.雙極開關 接線圖和工作原理
雙極開關 接線圖和工作原理 雙極開關即所謂的2P開關，意思是相線和零線各自接到一個斷路器，通長的1p開關回路故障時，會跳掉相線開關，但是由于零線還是接通的，如果零線因?yàn)槟撤N原因帶電的話，這根線也是不安全的（實際上零線帶電在三相不平衡的地方通常都是帶電的）。
類似的還有1P+N的開關，其特點是只有相線上裝斷路器，斷路器與零線實現聯動，當斷路器跳閘時，其聯動零線斷開，這樣也會比較安全。但是聯動機構出現問題的話，也會導致零線帶電。
國家標準明確規定，住宅建筑內入戶開關必須為2p以策安全。2P的缺點是價格較貴，但是安全性較高。
其他三相電路里面還有用到3p/4p/3p+N的 使用原則跟單相類似。

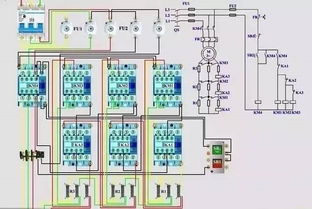

2.如何看懂電氣二次接線圖和原理圖
電氣二次接線圖和原理圖的理解方式為：1、電氣接線圖分一次接線圖和二次接線圖，由于一次設備很少，圖也顯得很簡單，二次設備及元器件就很多了，有控制回路、保護回路、測量回路，圖也復雜了許多。
接線圖目的是指導我們接線安裝、方便日后維護、快速查找故障。2、怎么看接線圖呢，先把原理圖讀懂記熟，再看接線圖就容易多了。
看懂接線圖先得了解接線圖的繪制規則和內容。接線圖一般表達電氣設備和元器件的相對位置、文字符號、端子號、導線號、導線類型、導線截面等。
所有的元器件都按其所在的實際位置繪制在圖紙上，且同一電器的各元件根據其實際結構，使用與把原理圖相同的圖形符號畫在一起，并用點畫線框上，其文字符號以及接線端子的編號應與原理圖中的標注一致，以便對照檢查接線。接線圖中的導線有單根導線、導線組（或線扎）、電纜等之分，可用連續線和中斷線來表示。
凡導線走向相同的可以合并用線束來表示，到達接線端子板或電器元件的連接點時再分別畫出。在用線束表示導線組、電纜等時可用加粗的線條表示，在不引起誤解的情況下也可采用部分加粗。
另外，導線及套管、穿線管的型號、根數和規格都標注得很清楚。接線圖與實物的相對相同很容易看懂的3、看圖原則：先主后輔，讀主電路部分要從電源引入端開始，經開關、線路、到用電設備；二次回路閱讀也要從電源出發，按照元器件的順序依次分析。
接線圖是原理圖繪制出來的，因此，在看接線圖時應結合原理圖對照起看，對回路編號、端子編號以及對外連接進行分析，對看圖也有一定的幫助。
3.一燈兩控接線圖以及接法附開關圖
1、一燈兩控接線圖如下：2、接法附開關圖如下：擴展資料用途1、另外雙控開關還用于控制應急照明回路需要強制點燃的燈具，雙控開關中的兩端接雙電源，一端接燈具，即一個開關控制一個燈具。
2、如果是采取傳統的開關的話，想要把燈關上，就要跑下樓去關，采用雙控開關，就可以避免這個麻煩。另外雙控開關還用于控制應急照明回路需要強制點燃的燈具，雙控開關中的兩端接雙電源，一端接燈具，即一個開關控制一個燈具。
雙控開關安裝方法1、L1為輸入端，L2為常閉輸出端。L3為常開輸出端。
L1A為A路輸入端，L2A為A路常閉輸出端，L3A為A路常開輸出端；L1B為B路輸入端，L2B為B路常閉輸出端，L3B為B路常開輸出端。三路開關成為雙控使用時，必須與單路或雙路開關組合使，三路開關不得與三路開關組成雙控開關使用。
2、接好線，用螺絲固定86接線盒，扣上面板即可，嚴禁開關同時接上零線、火線。安裝前，保證負載及線路完好；若全無藍光背景燈，表示線路沒接好，需檢查線路；若單個開關無效，說明有一路線路沒接好；若兩個開關同時無效，說明公共線路沒接好，即零火線都沒接好或負載開路；若背景燈亮但觸摸不起作用，需切斷電源重新再通電。
參考資料來源：百度百科-雙控開關。
4.一開雙控開關怎么接線
1、火線接門口開關的L，門口開關的L1 L2接兩條線，對應接床頭開關的L1 L2，床頭開關的L接第三根線，對應到門口開關內接燈的控制線。
2、單聯雙控開關有三個接線端口：上L1，中L下L2；兩個開關控制一個燈的接法：火線進第一個（任意）開關的L端口，再把兩個開關的L1與L1端口相連，L2與L2端口相連，然后由第二個開關的L端口引出一根控制線去燈頭，然后再把零線引進燈頭就可以了。
擴展資料
用兩個雙控開關控制一個燈或其它電器，意思就是可以有兩個開關來控制燈具等電器的開關，比如，在樓下時打開開關，到樓上后關閉開關。
家用電線線路有火線、零線和接地線三條線。接地線一般是用黃綠雙色線；可以用電筆找出火線，并記住火線的顏色，最好做好標記；剩下的通常是零線，記住零線顏色。一般來說藍色是零線，其他顏色的是火線。
開關用來控制插座電源的通斷，可以按照上面的一開雙控開關接線圖來接線：把火線接入一只雙控開關的L接線端子（火線進線口），將該開關的L1接線端子（火線出線口）與另一只雙控開關的L1連接，然后將該開關的L2與另一只雙控開關的L2連接，然后將另一只雙控開關的L接線端子（火線接線口）連接到燈泡的火線端，將零線接入燈泡的零線端。
