看圖中交換機的線應該是連接到路由器的wan口了。如果是這樣建議按照以下步驟配置:
1、將交換機連接路由器的端口加入到vlan中。(vlan1或vlan2都可以,當然可以創建一個新的vlan,但要給vlan接口配置IP地址,作為vlan內主機的網關)
2、路由器配置,互聯網接口IP選擇靜態IP,和上個步驟相對應,如果交換機接口加入vlan1,就使用192.168.10.X,如果交換接口加入vlan2就使用192.168.20.X。別忘了網關。
3、配置路由器的IP地址為192.168.40.1,啟用DHCP,點頁面下面的保持配置。
筆記本上獲取IP或者自動獲取,一定要看有沒有網關地址。
交換機上要使用ip routing命令開啟vlan間路由。

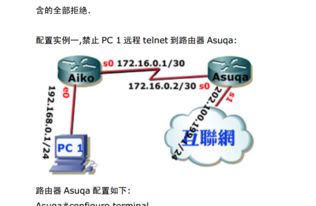

大致的網絡拓?fù)渚腿鐖D,不同人不同思想有點不同,但意思一樣,,基本配置你應該懂,我這里傳不了配置好的文件給你,所以說一下關鍵配置1:所有部門能互訪,只要在核心交換機,打ip routing 命令,vlan 間就能互訪2:訪問外網:在出口路由做NAT就行,最簡單的配置 access-list 1 permit any ip nat inside source list 1 interface f0/0(公網接口) int f0/0 ip nat outside 指定外網接口 int f0/1 ip nat inside 指定內網接口3:所有設備能遠程管理:給每個設備的vlan 1 取個相同網段的地址就行,這樣便于管理。
進到你模擬器的安裝目錄下,有個叫net的文件夾,里面的文件(。net后綴)就是模擬器連接的配置文件,每一個文件都是一個拓?fù)鋱D,在top里有圖。假如你要自己搭建,你可以把你里面現成的復制一份改名,然后參照里面的修改,就可以達到你想要的拓?fù)溥B接了,然后修改模擬器的安裝目錄下有.cmd后綴的文件,也拷貝個,然后參照著來修改。畫圖有些人用VISO,還有用億圖的,素材可到cisco網上有下。
不過現在很多人都喜歡用GNS3模擬器來做實驗。
以我電腦位置下,你要修該文件的位置:
拓?fù)渑渲梦募?/p>
D:\Dynamips@EDURainbow\net\
.net后綴的文件
D:\Dynamips@EDURainbow\
.cmd后綴的文件
另外,團IDC網上有許多產品團購,便宜有口碑
樓主,你好
1. 很顯然,vlan10 vlan20 在三層和二層交換機上都要配置
2. 什么叫這兩個vlan要加入兩個交換機的哪個端口? PC要?jiǎng)澣肽膫€(gè)vlan,在二層交換機上access vlan即可。 你順便去搜一下,vlan到底是干什么的.
3. 端口聚合分三層聚合和二層聚合,你這個很明顯是做二層聚合。
enable
conf t
hostname 3560
ip routing
vlan 10
vlan 20
interface vlan10
ip add 10.1.1.1 255.255.255.0
interface vlan 20
ip add 10.1.2.1 255.255.255.0
ip dhcp pool 10
network 10.1.1.0 255.255.255.0
def 10.1.1.1
ip dhcp pool 20
network 10.1.2.0 255.255.255.0
def 10.1.2.1
interface range f0/6 -7
shutdown
channel-port 1 mode on
interface port-channel 1
encap dot1q
switch mode trunk
no shutdown
_______
enable
conf t
hostname 2960
vlan 10
vlan 20
interface range f0/6 -7
shutdown
channel-port 1 mode on
interface port-channel 1
encap dot1q
switch mode trunk
no shutdown
interface f0/1
switch mode access
sw access vlan 10
interface f0/2
switch mode access
sw access vlan 20
_______
3560:
ip route 0.0.0.0 0.0.0.0 10.1.0.5
R1 :
ip route 10.1.1.0 255.255.255.0 10.1.0.6
ip route 10.1.2.0 255.255.255.0 10.1.0.6
1、點擊【網絡圖】,在模板下點擊【思科網絡拓?fù)鋱D】,在例子下點擊第一個模板例子,然后在右側點擊【創建】
2、此時快速生成了第一個模板例子。
3、點擊【網絡圖】,在模板下點擊【思科網絡拓?fù)鋱D】,在例子下點擊第二個模板例子,然后在右側點擊【創建】。
4、此時快速生成了第二個模板例子。
5、從左側拖動對象到主窗口,添加更多的思科網絡拓?fù)鋱D元素,以形成最終的思科網絡拓?fù)鋱D。
你這個是沒法使每臺PC相互Ping通的,因?yàn)槟氵@里劃分了3個VLAN,中間的交換機要用三層的才有可能啟用VLAN路由,使VLAN互通。所以要先將Switch7換成3560的三層交換機。然后在這個設備上進行配置,如下:
Switch>en
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#exit
Switch(config-if)#int r f0/1,f0/4
Switch(config-if-range)#sw acc vlan 10
Switch(config-if-range)#int r f0/2,f0/5
Switch(config-if-range)#sw acc vlan 20
Switch(config-if-range)#int r f0/3,f0/6
Switch(config-if-range)#sw acc vlan 20
Switch(config-if-range)#sw acc vlan 30
Switch(config-if-range)#int vlan 10
Switch(config-if)#ip add 192.168.10.254 255.255.255.0
Switch(config-if)#int vlan 20
Switch(config-if)#ip add 192.168.20.254 255.255.255.0
Switch(config-if)#int vlan 30
Switch(config-if)#ip add 192.168.30.254 255.255.255.0
Switch(config-if)#exit
Switch(config)#ip routing其它的交換機無需配置,電腦的IP地址設置好,默認網關為最后為.254
簡單的單臂路由換三層交換機,你的拓?fù)浜蜆?biāo)注不是很完整,在網上找了個范本改的,你看看2950#configure terminal 2950(config)#vlan 102950(config-vlan)#exit2950(config)#vlan 202950(config-vlan)#exit2950(config)#interface range fastEthernet 0/1-102950(config-if-range)#switchport mode access 2950(config-if-range)#switchport access vlan 102950(config-if-range)#exit2950(config)#interface range fastEthernet 0/11-202950(config-if-range)#switchport access vlan 202950(config-if-range)#exit2950(config)#interface range fastEthernet 0/21-242950(config-if-range)#switchport mode trunk 2950(config-if-range)#switchport trunk allowed vlan 10,203560#configure terminal 3560(config)#ip routing 3560(config)#vlan 103560(config-vlan)#exit3560(config)#vlan 203560(config-vlan)#exit3560(config)#interface vlan 103560(config-if)#ip address 192.168.1.254 255.255.255.03560(config-if)#exit3560(config)#interface vlan 203560(config-if)#ip address 192.168.2.254 255.255.255.03560(config-if)#exit3560(config)#interface fastEthernet 0/13560(config-if)#switchport trunk encapsulation dot1q 3560(config-if)#switchport mode trunk3560(config-if)#switchport trunk allowed vlan 10,20。
