電氣原理圖和接線圖(電氣原理圖與電氣接線圖的區別是什么)
1.電氣原理圖與電氣接線圖的區別是什么
去百度文庫，查看完整內容> 內容來自用戶：博航教育 電氣原理圖和接線圖電氣系統圖主要有電氣原理圖、電器布置圖、電氣安裝接線圖等，繪圖軟件有電氣CAD、protell99、Cadence等。
電氣原理圖電氣原理圖是電氣系統圖的一種。是根據控制線圖工作原理繪制的，具有結構簡單，層次分明。
主要用于研究和分析電路工作原理。接線圖電氣安裝接線圖是為了進行裝置、設備或成套裝置的布線提供各個安裝接線圖項目之間電氣連接的詳細信息，包括連接關系，線纜種類和敷設線路。
電氣原理圖和接線圖區別原理圖：就是能看到他的大致情況（為什么這樣連線）接線圖：就是在在裝配、檢修時候要用到涉及到電氣上的每個元件及元件連接原理圖就是電路的工作原理圖，表達的意思是各元件是怎么工作的，接線圖就是各元件與元件之間是怎么相連的表達圖形。安裝圖就是各元器件在控制柜的具體位置尺寸的表達圖形。
有些原理圖可以當做接線圖來使用（就是在原理圖的基礎上加了接線圖的功能）。原理圖指的就是詳細的電路圖，側重點就是電氣原理，知道為什么這樣接線。
接線圖就是給接線員接線用的，側重點就是把復雜的線型線號分清楚，方便接線。根據原理圖可以接線，但是在線多的情況下很容易出錯，而且對工人的要求很高。
詳細標出線的線號和型號，不顯示接線原理，方便施工，對工人要求低。
2.電氣原理圖和接線圖怎么看?
原發布者：qiaodan_367
電氣接線圖的識圖和讀圖技能訓練項目電氣圖基本知識1.電氣符號電氣符號包括圖形符號、文字符號、項目代號和回路標號等.它們相互關聯，互為補充，以圖形和文字的形式從不同角度為電氣圖提供了各種信息?！こ陶Z(yǔ)言（1）圖形符號（2）文字符號的構成1）基本文字符號基本文字符號主要表示電氣設備、電氣裝置和電器元件的種類名稱，有單字母符號和雙字母符號之分.比如M-母線，2）輔助文字符號電氣設備、電氣裝置和電器元件的功能、狀態和特征用輔助文字符號表示，一般用表示功能、狀態和特征的英文單詞的前一、二位字母構成，也可采用縮略語或約定俗成的習慣用法構成，通常不能超過三位字母。LM—鋁母線（3）數字代碼數字代碼單獨使用時，表示各種電器元件、裝臵的種類或功能，須按序編號，還要在技術說明中對數字代碼意義加以說明。比如三個相同的繼電器，可以分別表示為“KA1”、“KA2”和“KA3”。電路圖中電氣圖形符號的連線處經常有數字，這些數字稱為線號，線號是區別電路接線的重要標志。比如：X1,X2(4)項目代號在電氣圖上，通常用一個圖形符號表示的基本件、部件、組件、功能單元、設備、系統等，稱為項目，比如PGL低壓配電柜。項目有大有小，可能相差很多，大到電力系統、成套配電裝臵以及電機、變壓器等，小到電阻器、端子、連接片等，都可以稱作項目。表3-4電器接線端子的標
3.電氣原理圖與電氣接線圖的區別是什么
去百度文庫，查看完整內容>
內容來自用戶：博航教育
電氣原理圖和接線圖
電氣系統圖主要有電氣原理圖、電器布置圖、電氣安裝接線圖等，繪圖軟件有電氣CAD、protell99、Cadence等。
電氣原理圖
電氣原理圖是電氣系統圖的一種。是根據控制線圖工作原理繪制的，具有結構簡單，層次分明。主要用于研究和分析電路工作原理。
接線圖
電氣安裝接線圖是為了進行裝置、設備或成套裝置的布線提供各個安裝接線圖項目之間電氣連接的詳細信息，包括連接關系，線纜種類和敷設線路。
電氣原理圖和接線圖區別
原理圖：就是能看到他的大致情況（為什么這樣連線）
接線圖：就是在在裝配、檢修時候要用到涉及到電氣上的每個元件及元件連接
原理圖就是電路的工作原理圖，表達的意思是各元件是怎么工作的，接線圖就是各元件與元件之間是怎么相連的表達圖形。安裝圖就是各元器件在控制柜的具體位置尺寸的表達圖形。
有些原理圖可以當做接線圖來使用（就是在原理圖的基礎上加了接線圖的功能）。
原理圖指的就是詳細的電路圖，側重點就是電氣原理，知道為什么這樣接線。
接線圖就是給接線員接線用的，側重點就是把復雜的線型線號分清楚，方便接線。根據原理圖可以接線，但是在線多的情況下很容易出錯，而且對工人的要求很高。詳細標出線的線號和型號，不顯示接線原理，方便施工，對工人要求低。
4.如何看懂電氣原理圖和接線圖
電氣系統圖中電氣原理圖應用最多，為便于閱讀與分析控制線路，根據簡單、清晰的原則，采用電氣元件展開的形式繪制而成。它包括所有電氣元件的導電部件和接線端點，但并不按電氣元件的實際位置來畫，也不反應電氣元件的形狀、大小和安裝方式。
由于電氣原理圖具有結構簡單、層次分明、適于研究、分析電路的工作原理等優點，所以無論在設計部門還是生產現場都得到了廣泛應用。
(1)識讀圖的方法和步驟
閱讀繼電器—接觸器控制原理圖時，要掌握以下幾點：
A、電氣原理圖主要分主電路和控制電路兩部分。電動機的通路為主電路，接觸器吸引線圈的通路為控制電路。此外還有信號電路、照明電路等。
B、原理圖中，各電器元件不畫實際的外形圖，而采用國家規定的統一標準，文字符號也要符合國家規定。

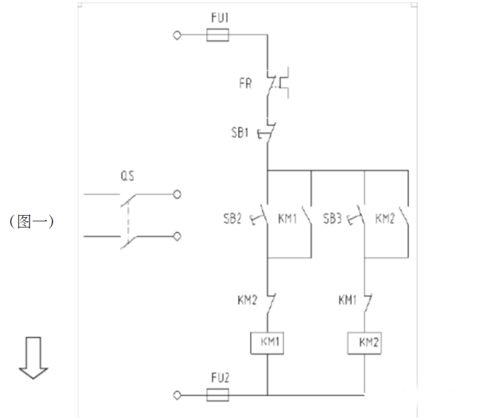

C、在電氣原理圖中，同一電器的不同部件常常不畫在一起，而是畫在電路的不同地方，同一電器的不同部件都用相同的文字符號標明，例如接觸器的主觸頭通常畫在主電路中，而吸引線圈和輔助觸頭則畫在控制電路中，但它們都用KM表示。
D、同一種電器一般用相同的字母表示，但在字母的后邊加上數碼或其他字母下標以示區別，例如兩個接觸器分別用KM1、KM2表示，或用KMF、KMR表示。
E、全部觸頭都按常態給出。對接觸器和各種繼電器，常態是指未通電時的狀態； 對按鈕、行程開關等，則是指未受外力作用時的狀態。
F、原理圖中，無論是主電路還是輔助電路，各電氣元件一般按動作順序從上到下，從左到右依次排列，可水平布置或者垂直布置。
G、原理圖中，有直接電聯系的交叉導線連接點，要用黑圓點表示。無直接聯系的交叉導線連接點不畫黑圓點。

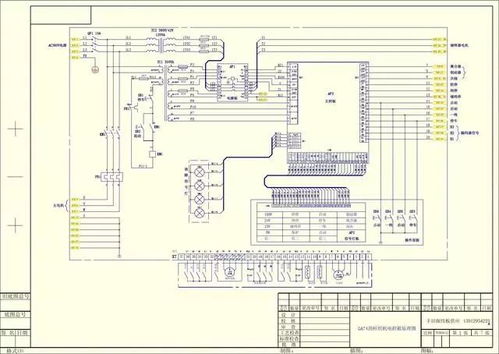

5.電氣原理圖和接線圖怎么看 詳細
電氣原理圖是根據控制線圖工作原理繪制，具有結構簡 單，層次分明。
主要用于研究和分析電路工作 原理，要想看電氣原理圖要先清楚其中的電氣原理及其符號所表示的含義。看原理圖先看主電路，再看控 制電路。
對于 控制電路要熟悉典型控制電路?？刂齐娐房刂齐娐芬话闶怯砷_(kāi)關、按鈕、信號指示、接觸器、繼電器的線圈和各種輔助觸點構成，無論簡單或復雜的控制電路，一般 均是由各種典型電路（如延時電路、聯鎖電路、順控電路等）組合而成，用以控制主電路中受控設備的“起動”、“運行”、“停止”使主電路中的設 備按設計工藝 的要求正常工作。
對于復雜的控制電路，分割成若干個局部控制電路，然后與典型電路相對 照，逐步分析。 所謂電氣接線圖，是根據電氣設備和電器元件的實際位置和安裝情況繪制的，只用來表示電氣設備和 電器元件的位置、配線方式和接線方式，而不明顯表示電氣動作原理。
主要用于安裝接線、線路的檢查維 修和故障處理。 1、接線圖中一般示出如下內容：電氣設備和電器元件的相對位置、文字符號、端子號、導線號、導線類型、導線截面、屏蔽和導線絞合等。
2、所有的電氣設備和電器元件都按其所在的實際位置繪制在圖紙上，且同一電器的各元件根據其實際 結構，使用與電路圖相同的圖形符號畫在一起，并用點畫線框上，其文字符號以及接線端子的編號應與電 路圖中的標注一致，以便對照檢查接線。 3、接線圖中的導線有單根導線、導線組（或線扎）、電纜等之分，可用連續線和中斷線來表示。
凡 導線走向相同的可以合并，用線束來表示，到達接線端子板或電器元件的連接點時再分別畫出。在用線束 表示導線組、電纜等時可用加粗的線條表示，在不引起誤解的情況下也可采用部分加粗。
另外，導線及套 管、穿線管的型號、根數和規格應標注清楚。 接線圖與實物相對照不難看懂 。
