1.看電氣圖應具備哪些基礎知識
一、熟悉電氣圖的有關規定
讀電氣圖，需要了解有關電氣工程的各種標準和規范，特別是導線的表示法、電氣圖形符號、電氣文字符號、線路及照明燈具的標注方法等應重點了解。
二、熟悉常用電氣圖的特點
各種電氣圖都有一些獨特的繪制和表示方法，只有了解各種電氣的特點，才可能明白電氣圖所表達的含義。也只有了解電氣圖的特點，才能有針對性地讀圖，達到事半功倍的效果。
例如，在電路原理圖中，各電器觸點位置都按電路未通電未受外力作用時的常態位置畫出，分析原理時，應從觸點的常態位置出發。
在電路原理圖中，各電氣元件不畫實際的外形圖，而采用國家規定的統一國標符號畫出。
在電路原理圖中，各電氣元件不按它們的實際位置畫在一起，而是按其線路中所起作用分畫在不同電路中，但它們的動作卻是相互關聯的，必須標以相同的文字符號。
在電路原理圖中，對有直接電聯系的交叉導線連接點，用小黑點表示，無直接電聯系的交叉導線連接點則不畫小黑圓點。
2.電氣圖的基本識圖步驟和方法有哪些
1. 識讀電氣圖的基本方法 有些電氣圖雖然不算太復雜，但如果不從電路原理上掌握其連線規律，診斷線路故障就比較困難，所以要順利修好常用電氣設備，就必須讀懂和掌握電氣圖，尤其是初學者，更要學會識讀電氣圖。
對于各類電氣圖的識讀，通常有以下幾種基本識圖方法。1）結合電工、電子技術基礎知識看圖 在實際生產的各個領域中，所有電路（如輸變配電、電力拖動、照明、電子電路、儀器儀表和家電產品等）都是建立在電工、電子技術理論基礎之上的。
因此，要想迅速、準確地看懂電氣圖，必須具備一定的電工、電子技術知識。例如三相籠型異步電動機的正轉和反轉控制，就利用了電動機的旋轉方向由三相電源的相序來決定的原理，用倒順開關或兩個接觸器進行切換，改變輸入電動機的電源相序，從而改變電動機的旋轉方向。
2）結合電氣元件的結構和工作原理看圖 在電路中有各種電氣元件，如配電電路中的負荷開關、斷路器、熔斷器、互感器、電表等；電力拖動電路中常用的各種繼電器、接觸器和各種控制開關等；電子電路中，常用的各種晶體二極管、晶體三極管、晶閘管、電容器、電感器及各種集成電路等。因此在看電氣圖時，首先應了解這些電氣元件的性能、結構、工作原理、相互控制關系及在整個電路中的地位和作用。
3）結合典型電路識圖 典型電路就是常見的基本電路，如電動機的啟動、制動、正反轉控制、過載保護、時間控制、順序控制、行程控制電路；晶體管整流、振蕩和放大電路；晶閘管觸發電路；脈沖與數字電路等。不管多么復雜的電路，幾乎都是由若干典型電路組成的。
因此，熟悉各種典型電路，在看圖時就迅速地分清主次，抓住主要矛盾，從而看懂較復雜的電路圖。4）結合有關圖紙說明看圖 圖紙說明表述了該電氣圖的所有電氣設備的名稱及其數碼代號，通過閱讀說明可以初步了解該圖有哪些電氣設備。
然后通過電氣設備的數碼代號在電路圖中找到該電氣設備，再進一步找出相互連線、控制關系，就可以盡快讀懂該圖，了解該電路的特點和構成。5）結合電氣圖的制圖要求看圖 電氣圖的繪制有一些基本規則和要求，這些規則和要求是為了加強圖紙的規范性、通用性和示意性而提出的。
可以利用這些制圖知識準確看圖。制圖基本知識包括以下幾個方面：a.在繪制電路圖時，各種電氣元件都使用國家統一規定的文字符號和圖形符號。
b.主電路部分用粗線畫出，控制電路部分用細線畫出。一般情況下，主電路畫在左側，控制電路畫在右側。
c.統一電器的各部分不畫在一起，根據其作用原理分散繪出時，為了便于識別，它們用同一文字符號標注。d.對完成具有相同性質任務的幾個電氣元件，在文字符號后加數碼以示區別。
e.電路中所有電氣元件都按“平?！睜顟B(tài)繪制。2. 識讀電氣圖的基本步驟 電氣圖的識讀通常有以下幾個基本步驟。
1）閱讀設備說明書 閱讀設備說明書，可以了解設備的機械結構、電氣傳動方式、電氣控制要求；電動機和電氣元件的分布情況及設備的使用操作方法；各種按鈕、開關、熔斷器等的作用。2）閱讀圖紙說明 拿到圖紙后首先要看圖紙說明，搞清設計的內容和施工要求，就能了解圖紙的大體情況，抓住讀圖的重點。
圖紙說明通常包括圖紙的目錄、技術說明、元器件明細表和施工說明等。3）閱讀主題欄 在認真閱讀圖紙說明的基礎上，接著閱讀主標題欄，了解電氣圖的名稱及標題欄中有關內容。
憑借有關的電路基礎知識，對該電氣圖的類型、性質、作用等有明確的認識，同時大致了解電氣圖的內容。4）識讀系統圖（或框圖） 閱讀圖紙說明后，就要識讀系統圖（或框圖），從而了解整個系統（或分系統）的情況，即它們的基本組成、相互關系及其主要特征，為進一步理解系統（或分系統）的工作打下基礎。
5）識讀電路圖 為了進一步理解系統（或分系統）的工作原理，需仔細識讀電路圖。電路圖是電氣圖的核心，看圖難度大。
對于復雜的電路圖，應先看相關的邏輯圖和功能圖。識讀電路圖時，先要分清主電路和控制電路、交流電路和直流電路，其次按照先看主電路再看控制電路的順序看圖。
看主電路時，通常從下往上看，即從用電設備開始，經控制元件，順次往電源方向看。通過識讀主電路，要搞清用電設備是怎樣從電源取電的，電源經過哪些元件到達負載等。
看控制電路時，應自上而下、從左向右看，即先看電源，再看各條回路。通過看控制電路，要搞清它的回路構成、各元件間的聯系（如順序、互鎖等）、控制關系和在什么條件下回路構成通路或斷路，分析各回路元件的工作狀況及其對主電路的控制情況，從而搞清楚整個系統的工作原理。
6）識讀接線圖 接線圖時以電路圖為依據繪制的，因此要對照電路圖來看接線圖。看接線圖時，也要先看主電路再看控制電路。
看接線圖要根據端子標志、回路標號，從電源端順次查下去，搞清線路的走向和電路的連接方法，即搞清每個元件是如何通過連線構成閉合回路的?？粗麟娐窌r，從電源輸入端開始，順次經控制元件和線路到用電設備，與看電路圖有所不同。
看控制電路時，要從電源的一端到電源的另一端，按元件的順序?qū)γ總€回路進行分析。接線圖中的線號。
3.看電氣圖應具備哪些基礎知識
一、熟悉電氣圖的有關規定讀電氣圖，需要了解有關電氣工程的各種標準和規范，特別是導線的表示法、電氣圖形符號、電氣文字符號、線路及照明燈具的標注方法等應重點了解。
二、熟悉常用電氣圖的特點各種電氣圖都有一些獨特的繪制和表示方法，只有了解各種電氣的特點，才可能明白電氣圖所表達的含義。也只有了解電氣圖的特點，才能有針對性地讀圖，達到事半功倍的效果。
例如，在電路原理圖中，各電器觸點位置都按電路未通電未受外力作用時的常態位置畫出，分析原理時，應從觸點的常態位置出發。在電路原理圖中，各電氣元件不畫實際的外形圖，而采用國家規定的統一國標符號畫出。
在電路原理圖中，各電氣元件不按它們的實際位置畫在一起，而是按其線路中所起作用分畫在不同電路中，但它們的動作卻是相互關聯的，必須標以相同的文字符號。在電路原理圖中，對有直接電聯系的交叉導線連接點，用小黑點表示，無直接電聯系的交叉導線連接點則不畫小黑圓點。
4.電氣圖的基本識圖步驟和方法有哪些
1）結合電工、電子技術基礎知識看圖 在實際生產的各個領域中，所有電路（如輸變配電、電力拖動、照明、電子電路、儀器儀表和家電產品等）都是建立在電工、電子技術理論基礎之上的。
因此，要想迅速、準確地看懂電氣圖，必須具備一定的電工、電子技術知識。例如三相籠型異步電動機的正轉和反轉控制，就利用了電動機的旋轉方向由三相電源的相序來決定的原理，用倒順開關或兩個接觸器進行切換，改變輸入電動機的電源相序，從而改變電動機的旋轉方向。
2）結合電氣元件的結構和工作原理看圖 在電路中有各種電氣元件，如配電電路中的負荷開關、斷路器、熔斷器、互感器、電表等；電力拖動電路中常用的各種繼電器、接觸器和各種控制開關等；電子電路中，常用的各種晶體二極管、晶體三極管、晶閘管、電容器、電感器及各種集成電路等。因此在看電氣圖時，首先應了解這些電氣元件的性能、結構、工作原理、相互控制關系及在整個電路中的地位和作用。
3）結合典型電路識圖 典型電路就是常見的基本電路，如電動機的啟動、制動、正反轉控制、過載保護、時間控制、順序控制、行程控制電路；晶體管整流、振蕩和放大電路；晶閘管觸發電路；脈沖與數字電路等。 不管多么復雜的電路，幾乎都是由若干典型電路組成的。
因此，熟悉各種典型電路，在看圖時就迅速地分清主次，抓住主要矛盾，從而看懂較復雜的電路圖。4）結合有關圖紙說明看圖 圖紙說明表述了該電氣圖的所有電氣設備的名稱及其數碼代號，通過閱讀說明可以初步了解該圖有哪些電氣設備。
然后通過電氣設備的數碼代號在電路圖中找到該電氣設備，再進一步找出相互連線、控制關系，就可以盡快讀懂該圖，了解該電路的特點和構成。5）結合電氣圖的制圖要求看圖 電氣圖的繪制有一些基本規則和要求，這些規則和要求是為了加強圖紙的規范性、通用性和示意性而提出的。
可以利用這些制圖知識準確看圖。
5.怎樣快速讀懂電氣圖紙
看懂電氣圖，首先具備電工基礎知識，熟悉各種電氣設備的原理，掌握各種電氣設備的運行、控制方法，（熟知幾類典型的控制線路很有必要）；其次，要掌握電氣“工程文字”即各種電氣圖形符號、字符符號等。
識讀電路圖的步驟
1、先閱讀設備說明書
了解設備的機械結構、電氣傳動控制方式以及設備元件的分布等。
2、認真閱讀圖紙說明
了解設計內容和施工要求，以便抓住識讀電路圖的要點。
3、認真查閱標題欄
了解電氣圖的名稱及標題欄中的內容，同時也了解該電氣圖的相關內容。
4、識讀電路圖
對于復雜的電路圖，為了系統地、清晰地描述，常常會給出功能圖（或功能描述）和邏輯圖，首先要看懂功能圖和邏輯圖，然后按功能將電路圖劃分條塊，按每個功能區塊
基本要求：
1）從簡單到復雜，循序漸進地看圖：從看簡單的電路開始，搞清每一個電氣符號的含義，明確每一個電氣元件的作用，理解電路的工作原理，為看復雜電氣圖打下基礎。
2）應具有電工學、電子技術的基礎知識：要掌握電工學和電子技術理論，掌握電動機、變壓器、開關等電氣元器件的原理。
3）要熟記和會用電氣圖形符號和字符符號：電氣圖是由圖形符號和字符符號組成的。圖形符號和字符符號很多，從個人專業出發熟讀背會本專業的圖形符號和字符符號，然后逐步擴大，就能讀懂更多的電路圖。
4）熟悉各類電氣圖的典型電路：一些典型的電路要熟悉，典型電路認識多了，可以觸類旁通、舉一反三。
5）了解涉及電氣圖的有關標準和規程：看圖的目的是用來指導施工、安裝，指導運行、維修和管理。有些技術要求不一定都在圖紙上標注出來，而是按國家標準或技術規程規范做出明確規定的。
看圖的一般步驟
1）看主回路：從下往上看，即先從用電設備開始，經電氣元件，順序地往電源端看。
2）看控制回路：從上往下看，從左向右看。要注意控制回路右側的功能標注。
結合主回路和控制回路，動態地將控制回路和主回路的動作順序關系搞清楚。

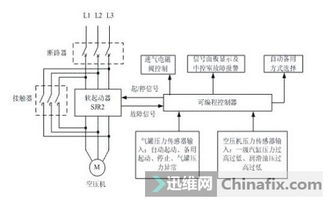

結合幾個典型線路圖進行講解。
6.如何看懂電工電路圖
標準情況下是紅色、黃色是火線，綠色是零線，黃綠畫線是地線，如果為了確保安全最好用電筆試一下?；鹁€接到插座標L的口，零線接到N口，地線接到PE口。
有點地方還有公用火線或者零線要用萬能表測或看線路是不是并一起的就是公用的，
以保護人身安全為目的，把電氣設備不帶電的金屬外殼接地或接零，叫做保護接地及保 護接零。
一、保 護 接 地
在中性點不接地的三相電源系統中，當接到這個系統上的某電氣設備因絕緣損壞而使外殼帶電時，如果人站在地上用手觸及外殼，由于輸電線與地之間有分布電容存在，將有電流通過人體及分布電容回到電源，使人觸電，在一般情況下這個電流是不大的。但是，如果電網分布很廣，或者電網絕緣強度顯著下降，這個電流可能達到危險程度，這就必須采取安全措施
二、保 護 接 零
（一）保護接零的概念
所謂保護接零（又稱接零保護）就是在中性點接地的系統中，將電氣設備在正常情況下不帶電的金屬部分與零線作良好的金屬連接。是采用保護接零情況下故障電流的 當某一相絕緣損壞使相線碰殼，外殼帶電時，由于外殼采用了保護接零措施，因此該相線和零線構成回路，單相短路電流很大，足以使線路上的保護裝置（如熔斷器）迅速熔斷，從而將漏電設備與電源斷開，從而避免人身觸電的可能性
7.怎樣識讀電氣控制電路圖
一、怎樣看電氣控制電路圖
1.電路的結構形式和所能完成的任務是多種多樣的，就構成電路的目的來說一般有兩個：一是進行電能的傳輸、分配與轉換；二是進行信息的傳遞和處理。 2.電氣圖的布局要求重點突出信息流及各功能單元間的功能關系，因此圖線的布置應有利于識別各種過程及信息流向，并且圖中的各部分之間的間隔要均勻。對于因果關系清楚的電氣圖，其布局順序應使信息的基本流向為自左至右或從上到下。eg，在電子線路中，輸入在左邊，輸出在右邊。
3.電器元件工作狀態的表示方法
所有電器元件均按自然狀態表示。所謂“自然狀態”或“自然位置”是指電器元件或設備的可動部分處于未得電、未受外力或不工作的狀態或位置。Eg.
1）繼電器、接觸器和電磁鐵的線圈未得電時，動鐵芯未被吸合，因而其觸頭處于尚未動作的位置；
2）斷路器、負荷開關和隔離開關處在斷開位置；
3）零位操作的手動控制開關在零位狀態或位置，不帶零位的手動控制開關在圖中規定的位置；
4）機械操作開關、按鈕和行程開關處在非工作狀態或不受力狀態時的位置；
5）保護用電器處在設備正常工作狀態時的位置，如繼電器處在雙金屬片未受熱而未脫扣時的位置；速度繼電器處在主軸轉速為零時的位置；
6）標有“OFF”位置的有多個穩定位置的手動開關處在“OFF”位置；未標有斷開“OFF”位置的控制開關處在圖中規定的位置。
4.拖動是指原動機帶動生產機械運轉；電力拖動是指由電動機帶動生產機械運轉的拖動方式；電力拖動系統或生產機械系統是指由電動機、控制裝置、傳動裝置、生產機械以及電源組成的整體。
5.電氣控制圖是指以電動機或生產機械的電氣控制裝置為主要描述對象，表示其工作原理、電氣接線、安裝方法等的圖樣。
電氣控制圖分為：1）電氣控制原理圖即電氣控制電路圖；2）電氣安裝接線圖；3）電氣元件布置圖。
電氣控制電路圖一般分為主電路和控制電路（即輔助電路）兩個部分。
6.電氣原理圖（即電路圖）中的接觸器、繼電器的線圈與受其控制的觸頭的從屬關系（即觸頭位置）應按下述方法標志：
1）在每個接觸器線圈的文字符號KM的下面畫兩條豎直線，分成左、中、右（或上、中、下）3欄，把受其控制而動作的觸頭所處在的圖區號數字，按表1規定的內容填上。對備用的觸頭，在相應的欄中用記號“X”標出。
