氣保焊(氣保焊初學(xué)者的技巧)
1.氣保焊初學(xué)者的技巧
學(xué)好二保焊的技術(shù)要點(diǎn)：
1、在焊接過(guò)程中，會(huì)有飛濺物。電壓比越大，飛濺越少，顆粒越大，熱量越高，不易清洗。電壓比越小，飛濺越大，顆粒越小，越容易清洗。建議在焊接前對(duì)焊縫兩側(cè)進(jìn)行油漆。
2、左焊方法：熔透淺，焊縫易觀察，寬度大，補(bǔ)強(qiáng)小，飛濺小。有色金屬必須留焊。
3、正確的焊接方法：熔深，易觀察熔池，寬度小，余量大，飛濺大。
4、焊接時(shí)，噴嘴不應(yīng)抬高過(guò)高，容易造成氣孔和跳絲。槍嘴距焊縫約8-15mm。不要壓得太低。如果焊縫太低，不易觀察，會(huì)燒壞噴嘴。送絲速度過(guò)快，會(huì)產(chǎn)生氣孔，焊縫成形不良，二氧化碳?xì)怏w不宜過(guò)多，飛濺會(huì)過(guò)多，廢氣。
擴(kuò)展資料：
一、焊接工藝
1、板接頭的焊接，縱橫向交叉的焊縫，先焊端焊縫，后焊?jìng)?cè)焊縫。
2、當(dāng)接頭長(zhǎng)度大于1m時(shí)，應(yīng)采用分體對(duì)稱焊或逐步退焊的方法。
3、當(dāng)擱板上的對(duì)接接頭和角焊縫同時(shí)存在時(shí)，首先對(duì)板的對(duì)接進(jìn)行焊接，然后對(duì)機(jī)架的對(duì)接焊縫進(jìn)行焊接，最后再對(duì)擱板和板的角焊縫進(jìn)行焊接。
4、所有對(duì)稱物體從中心向頭尾方向焊接，左、右、方向?qū)ΨQ進(jìn)行。
二、焊接材料
1、二氧化碳?xì)怏w純度99.5%，含水量不超過(guò)0.1%，含碳量不超過(guò)0.1%。
2、低碳鋼重要結(jié)構(gòu)和焊絲牌號(hào)高強(qiáng)度低合金鋼焊接選用H08Mn2SiA；低碳鋼一般結(jié)構(gòu)焊接選用H08Mn2SiA。焊絲鍍銅表面不允許有銹斑。
參考資料來(lái)源：
百度百科-二保焊
2.焊接的基礎(chǔ)知識(shí)
一、基本知識(shí) （來(lái)自西祠胡同）1.什么叫焊接？ 答：兩種或兩種以上材質(zhì)（同種或異種），通過(guò)加熱或加壓或 二者并用，來(lái)達(dá)到原子之間的結(jié)合而形成永久性連接的工藝過(guò)程叫焊接. 2.什么叫電?。?答：由焊接電源供給的，在兩極間產(chǎn)生強(qiáng)烈而持久的氣體放電現(xiàn)象—叫電弧。
〈1〉按電流種類可分為：交流電弧、直流電弧和脈沖電弧。 〈2〉按電弧的狀態(tài)可分為：自由電弧和壓縮電?。ㄈ绲入x子?。?。
〈3〉按電極材料可分為：熔化極電弧和不熔化極電弧。 3.什么叫母材？ 答：被焊接的金屬---叫做母材。
4.什么叫熔滴？ 答： 焊絲先端受熱后熔化，并向熔池過(guò)渡的液態(tài)金屬滴---叫做熔滴。 5.什么叫熔池？ 答：熔焊時(shí)焊件上所形成的具有一定幾何形狀的液態(tài)金屬部分---叫做熔池。
6.什么叫焊縫？ 答：焊接后焊件中所形成的結(jié)合部分。 7.什么叫焊縫金屬？ 答：由熔化的母材和填充金屬（焊絲、焊條等）凝固后形成的那部分金屬。
8.什么叫保護(hù)氣體？ 答：焊接中用于保護(hù)金屬熔滴以及熔池免受外界有害氣體（氫、氧、氮）侵入的氣體---保護(hù)氣體。 9.什么叫焊接技術(shù)？ 答：各種焊接方法、焊接材料、焊接工藝以及焊接設(shè)備等及其基礎(chǔ)理論的總稱—叫焊接技術(shù)。
10.什么叫焊接工藝？它有哪些內(nèi)容？ 答：焊接過(guò)程中的一整套工藝程序及其技術(shù)規(guī)定。內(nèi)容包括：焊接方法、焊前準(zhǔn)備加工、裝配、焊接材料、焊接設(shè)備、焊接順序、焊接操作、焊接工藝參數(shù)以及焊后處理等。
11.什么叫CO2焊接？ 答：用純度> 99.98% 的CO2做保護(hù)氣體的熔化極氣體保護(hù)焊—稱為CO2焊。 12.什么叫MAG焊接？ 答：用混合氣體75--95% Ar + 25--5 % CO2 ，（標(biāo)準(zhǔn)配比：80%Ar + 20%CO2 ）做保護(hù)氣體的熔化極氣體保護(hù)焊—稱為MAG焊。
13.什么叫MIG焊接？ 答： 〈1〉用高純度氬氣Ar≥ 99.99%做保護(hù)氣體的熔化極氣體保護(hù)焊接鋁及鋁合金、銅及銅合金等有色金屬； 〈2〉用98% Ar + 2%O2 或95%Ar + 5%CO2做保護(hù)氣體的熔化極氣體保護(hù)焊接實(shí)心不銹鋼焊絲的工藝方法--稱為MIG焊。 〈3〉用氦+氬惰性混合氣做保護(hù)的熔化極氣體保護(hù)焊。
14.什么叫TIG（鎢極氬弧焊）焊接？ 答：用純鎢或活化鎢（釷鎢、鈰鎢、鋯鎢、鑭鎢）作為不熔化電極的惰性氣體保護(hù)電弧焊，簡(jiǎn)稱TIG焊。 15.什么叫SMAW（焊條電弧焊）焊接？ 答：用手工操縱焊條進(jìn)行焊接的電弧焊方法。
16.什么叫碳弧氣刨？ 答：使用碳棒作為電極，與工件間產(chǎn)生電弧，用壓縮空氣（壓力0.5—0.7Mpa）將熔化金屬吹除的一種表面加工的方法。常用來(lái)焊縫清根、刨坡口、返修缺陷等。
二、焊接材料 1. 什么叫焊接材料？包括哪些內(nèi)容？ 答：焊接材料包括焊條、焊絲、焊劑、氣體、電極、襯墊等。 2.什么叫焊絲？ 答：焊接時(shí)作為填充金屬，同時(shí)用來(lái)導(dǎo)電的金屬絲—叫焊絲。
分實(shí)心焊絲和藥芯焊絲兩種。常用的實(shí)心焊絲型號(hào)：ER50-6（牌號(hào)：H08Mn2SiA）。
3.為什么MAG焊接接頭比CO2焊接接頭的沖擊韌性高？ 答：MAG焊接時(shí)，活性氣體僅為20%，焊絲中的合金元素過(guò)渡系數(shù)高，焊縫的沖擊韌性高。CO2焊活性氣體為100%，焊絲中的錳、硅合金元素聯(lián)合脫氧，其合金元素過(guò)渡系數(shù)略低，焊縫的沖擊韌性不如MAG焊高。
如唐山神鋼MG-51T焊絲（相當(dāng)于ER50-6）其常溫沖擊韌性值：MAG: 160J;CO2: 110J。 4.什么叫藥芯焊絲？ 答：由薄鋼帶卷成圓形鋼管，同時(shí)在其中填滿一定成分的藥粉，經(jīng)拉制而成的一種焊絲。
5.為什么藥芯焊絲用CO2氣體保護(hù)？ 答：按保護(hù)方式區(qū)分藥芯焊絲有兩種類型：藥芯氣保焊絲和藥芯自保焊絲。藥芯氣保焊絲一般用CO2氣體作保護(hù)，屬于氣渣聯(lián)合保護(hù)形式，焊縫成形好，綜合機(jī)械性能高。
6.為什么藥芯焊絲焊縫表面會(huì)出壓痕氣孔？ 答：因藥芯焊絲是由薄鋼帶卷成的管狀焊絲，屬于有縫焊絲；空氣中的水分會(huì)通過(guò)縫隙侵入藥芯，焊藥潮濕（無(wú)法烘干），造成焊縫有壓痕氣孔。 7.為什么對(duì)CO2氣體純度有技術(shù)要求？ 答：一般CO2氣體是化工生產(chǎn)的副產(chǎn)品，純度僅為99.6%左右，含有微量的雜質(zhì)和水分，會(huì)給焊縫帶來(lái)氣孔等缺陷。
焊接重要產(chǎn)品一定要選用CO2純度≥99.8%的氣體，焊縫氣孔少，含氫量低，抗裂性好。 8.為什么對(duì)氬氣純度有較高技術(shù)要求？ 答：目前市場(chǎng)上有三種氬氣：普氬（純度99.6%左右）、純氬（純度99.9%左右）、高純氬（純度99.99%），前兩種可焊接碳鋼和不銹鋼；焊接鋁及鋁合金、鈦及鈦合金等有色金屬一定要選用高純氬；避免焊縫及熱影響區(qū)被氧化無(wú)法進(jìn)行焊接。
9.為什么TIG焊噴嘴有大小多種規(guī)格？ 答：有4—8﹟五種規(guī)格噴嘴，焊接碳鋼可選用4—5﹟噴嘴，焊接不銹鋼和鋁及鋁合金應(yīng)選用6—7﹟大噴嘴，以加強(qiáng)焊縫及熱影響區(qū)的保護(hù)范圍。焊接鈦及鈦合金等有色金屬應(yīng)選用7—8﹟更大的噴嘴，才能防止焊縫及熱影響區(qū)被氧化。
10.什么叫酸性焊條？ 答：藥皮中含有多量酸性氧化物的焊條，如結(jié)422(E4303)、結(jié)502(E5003)等交直流兩用電焊條。 11.什么叫堿性焊條？ 答：藥皮中含有多量堿性氧化物同時(shí)含有氟化物的焊條，如結(jié)507(E5015)、結(jié)506(E5016)等電焊條。
12.什么叫纖維素型（下向立焊專用）焊條？ 答：藥皮中含有多量有機(jī)物的焊條，管道及薄板結(jié)構(gòu)下。
3.二氧化碳?xì)獗：覆僮骷记?/h2>

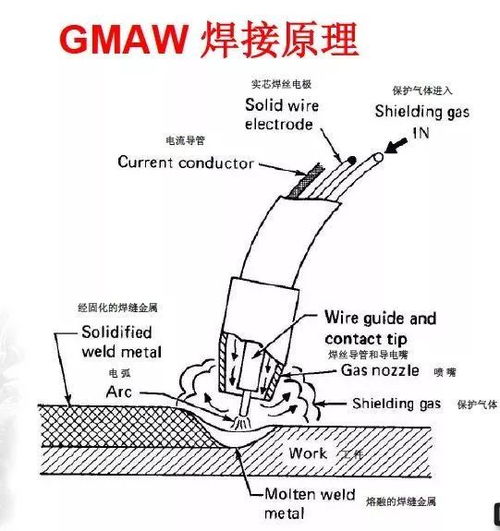

焊槍操作基礎(chǔ)
1.引弧及焊接完成時(shí)的操作：因?yàn)橐〖昂附油瓿蓵r(shí)容易出現(xiàn)缺陷，所以操作焊槍時(shí)一定要遵守噴嘴-工件間距離及焊槍角度。在引弧前的間隔，受到焊絲接觸時(shí)的沖擊而回升，注意勿使焊槍因沖擊而回升。
2.噴嘴-工件間距離：噴嘴-工件間距離過(guò)大時(shí)，容易產(chǎn)生缺陷（氣孔，坑等）。一般情況下采用焊絲直徑的10倍距離左右（如1.0的焊絲，選用距離為10毫米左右）。
3.導(dǎo)電嘴距離噴嘴外緣5mm最佳。
4.氣體保護(hù)效果不好的識(shí)別：根據(jù)電弧聲音及熔池狀態(tài)等就可以很簡(jiǎn)單地判斷正常電弧，異常電弧時(shí)的熔池成沸騰狀，需經(jīng)過(guò)經(jīng)驗(yàn)來(lái)掌握正常電弧的狀態(tài)。
5.焊絲伸出長(zhǎng)度的影響：
導(dǎo)電嘴-母材間距離過(guò)長(zhǎng)時(shí)，影響有：產(chǎn)生氣孔，引弧不好，電弧不穩(wěn)，熔池淺。
導(dǎo)電嘴-母材間距離過(guò)短時(shí)：噴嘴容易被飛濺物堵塞，看不清焊接線，熔深變深。
6.焊槍角度：二氧化碳?xì)怏w保護(hù)焊一般采用向前行進(jìn)法，這樣便于觀察焊接，焊縫形狀，氣體保護(hù)效果等。
7.焊槍移動(dòng)和作業(yè)姿勢(shì)：焊槍由送絲軟管，氣管，控制電纜等構(gòu)成，為不影響焊接效果，應(yīng)采用保證焊槍彎曲不要過(guò)大，焊槍平衡的作業(yè)姿勢(shì)。操作者姿勢(shì)及焊槍操作不好時(shí)，均得不到均勻的焊縫，因此，改變姿勢(shì)，計(jì)算電壓進(jìn)行聯(lián)系，以求得到均勻的焊縫。
8.收弧處理：在弧坑部開(kāi)閉焊槍開(kāi)關(guān)2~3次，使電弧重復(fù)閃滅進(jìn)行處理。在焊縫還是塊狀時(shí)，每隔0.5-1秒開(kāi)1次開(kāi)
關(guān)掩埋火口，開(kāi)3次即可充分埋好火口。
9.焊縫連接方法：在火口前方引弧后，等電弧穩(wěn)定下來(lái)再返回火口部（接點(diǎn)）進(jìn)行焊接。
4.學(xué)焊接需要怎樣的常識(shí)或者基礎(chǔ)
1. 什么叫焊接材料？包括哪些內(nèi)容？答：焊接材料包括焊條、焊絲、焊劑、氣體、電極、襯墊等。
2.什么叫焊絲？答：焊接時(shí)作為填充金屬，同時(shí)用來(lái)導(dǎo)電的金屬絲—叫焊絲。分實(shí)心焊絲和藥芯焊絲兩種。
常用的實(shí)心焊絲型號(hào)：ER50-6（牌號(hào)：H08Mn2SiA）。3.為什么MAG焊接接頭比CO2焊接接頭的沖擊韌性高？答：MAG焊接時(shí)，活性氣體僅為20%，焊絲中的合金元素過(guò)渡系數(shù)高，焊縫的沖擊韌性高。
CO2焊活性氣體為100%，焊絲中的錳、硅合金元素聯(lián)合脫氧，其合金元素過(guò)渡系數(shù)略低，焊縫的沖擊韌性不如MAG焊高。如唐山神鋼MG-51T焊絲（相當(dāng)于ER50-6）其常溫沖擊韌性值：MAG: 160J;CO2: 110J。
4.什么叫藥芯焊絲？答：由薄鋼帶卷成圓形鋼管，同時(shí)在其中填滿一定成分的藥粉，經(jīng)拉制而成的一種焊絲。5.為什么藥芯焊絲用CO2氣體保護(hù)？答：按保護(hù)方式區(qū)分藥芯焊絲有兩種類型：藥芯氣保焊絲和藥芯自保焊絲。
藥芯氣保焊絲一般用CO2氣體作保護(hù)，屬于氣渣聯(lián)合保護(hù)形式，焊縫成形好，綜合機(jī)械性能高。6.為什么藥芯焊絲焊縫表面會(huì)出壓痕氣孔？答：因藥芯焊絲是由薄鋼帶卷成的管狀焊絲，屬于有縫焊絲；空氣中的水分會(huì)通過(guò)縫隙侵入藥芯，焊藥潮濕（無(wú)法烘干），造成焊縫有壓痕氣孔。
7.為什么對(duì)CO2氣體純度有技術(shù)要求？答：一般CO2氣體是化工生產(chǎn)的副產(chǎn)品，純度僅為99.6%左右，含有微量的雜質(zhì)和水分，會(huì)給焊縫帶來(lái)氣孔等缺陷。焊接重要產(chǎn)品一定要選用CO2純度≥99.8%的氣體，焊縫氣孔少，含氫量低，抗裂性好。
8.為什么對(duì)氬氣純度有較高技術(shù)要求？答：目前市場(chǎng)上有三種氬氣：普氬（純度99.6%左右）、純氬（純度99.9%左右）、高純氬（純度99.99%），前兩種可焊接碳鋼和不銹鋼；焊接鋁及鋁合金、鈦及鈦合金等有色金屬一定要選用高純氬；避免焊縫及熱影響區(qū)被氧化無(wú)法進(jìn)行焊接。9.為什么TIG焊噴嘴有大小多種規(guī)格？答：有4—8﹟五種規(guī)格噴嘴，焊接碳鋼可選用4—5﹟噴嘴，焊接不銹鋼和鋁及鋁合金應(yīng)選用6—7﹟大噴嘴，以加強(qiáng)焊縫及熱影響區(qū)的保護(hù)范圍。
焊接鈦及鈦合金等有色金屬應(yīng)選用7—8﹟更大的噴嘴，才能防止焊縫及熱影響區(qū)被氧化。10.什么叫酸性焊條？答：藥皮中含有多量酸性氧化物的焊條，如結(jié)422(E4303)、結(jié)502(E5003)等交直流兩用電焊條。
11.什么叫堿性焊條？答：藥皮中含有多量堿性氧化物同時(shí)含有氟化物的焊條，如結(jié)507(E5015)、結(jié)506(E5016)等電焊條。12.什么叫纖維素型（下向立焊專用）焊條？答：藥皮中含有多量有機(jī)物的焊條，管道及薄板結(jié)構(gòu)下向立焊專用。
〈1〉如E6010（相當(dāng)于E4310、J425G）適用于打底焊、熱焊、填充焊?！?〉E8010（相當(dāng)于E5511、J555）適用于熱焊、填充焊、蓋面焊層。
一般用低氫下向焊條蓋面焊； E7048（相當(dāng)于J506X）焊縫外形整潔、美觀。13.為什么焊前焊條要嚴(yán)格烘干？答：焊條往往會(huì)因吸潮而使工藝性能變壞，造成電弧不穩(wěn)、飛濺增大，并容易產(chǎn)生氣孔、裂紋等缺陷。
因此，焊條使用前必須嚴(yán)格烘干。一般酸性焊條的烘干溫度150--200℃，時(shí)間1小時(shí)；堿性焊條的烘干溫度350--400℃，時(shí)間1--2小時(shí)，烘干后放在100--150℃的保溫箱內(nèi)，隨用隨取。
5.二氧化碳?xì)獗：傅暮附臃椒?手法
把立焊位置的焊道清理干凈（重點(diǎn)注意油脂、定位焊藥渣、水等）。要知道準(zhǔn)備焊接的焊角大小，先按照焊角大小燒出個(gè)標(biāo)準(zhǔn)焊角。注意高質(zhì)量焊接必須是從下往上焊接！靠標(biāo)準(zhǔn)焊角一邊開(kāi)始引弧，焊絲左右擺動(dòng)的時(shí)候注意不要超出熔池范圍，要在兩邊停頓一下，時(shí)間長(zhǎng)短看焊角確定。
要是焊角要求太大的話建議多重焊接、一般第一遍小點(diǎn)下面好焊接、要是一次太大的話容易厚度不夠也難看、容易兩邊鼓起。在左右擺動(dòng)的時(shí)候一定要控制好節(jié)奏慢慢往上焊接，注意手一定要穩(wěn)，這是焊接高質(zhì)量的必要前提。
擴(kuò)展資料：
二氧化碳?xì)怏w保護(hù)焊是焊接方法中的一種，是以二氧化碳?xì)鉃楸Ｗo(hù)氣體，進(jìn)行焊接的方法。在應(yīng)用方面操作簡(jiǎn)單，適合自動(dòng)焊和全方位焊接。在焊接時(shí)不能有風(fēng)，適合室內(nèi)作業(yè)。
在應(yīng)用方面操作簡(jiǎn)單，適合自動(dòng)焊和全方位焊接。焊接時(shí)抗風(fēng)能力差，適合室內(nèi)作業(yè)。由于它成本低，二氧化碳?xì)怏w易生產(chǎn)，廣泛應(yīng)用于各大小企業(yè)。
由于二氧化碳?xì)怏w的0熱物理性能的特殊影響，使用常規(guī)焊接電源時(shí)，焊絲端頭熔化金屬不可能形成平衡的軸向自由過(guò)渡，通常需要采用短路和熔滴縮頸爆斷、因此，與MIG焊自由過(guò)渡相比，飛濺較多。
但如采用優(yōu)質(zhì)焊機(jī)，參數(shù)選擇合適，可以得到很穩(wěn)定的焊接過(guò)程，使飛濺降低到最小的程度。由于所用保護(hù)氣體價(jià)格低廉，采用短路過(guò)渡時(shí)焊縫成形良好，加上使用含脫氧劑的焊絲即可獲得無(wú)內(nèi)部缺陷的高質(zhì)量焊接接頭。因此這種焊接方法目前已成為黑色金屬材料最重要焊接方法之一。
參考資料：搜狗百科—二氧化碳?xì)獗：傅暮附臃椒ê褪址?/p>
