直線度檢驗方法(直線度測量方法有哪幾種)
1.直線度測量方法有哪幾種
答：一、直線度測量方法
直線度測量方法有直尺法、準直法、重力法和直線法和其他方法等。
二、直尺法
直尺法是常用直尺、平尺等以光隙法和指示表法（見量規）等進行測量。
也可使用直線度測量?jī)x。
三、光學準直法
光學準直法是利用光學準直望遠系統測量直線度誤差。
由光源發出的光經十字分劃板1和物鏡1后，以平行光射出，再經望遠鏡中的物鏡2后會聚在位于其焦平面上的十字分劃板2上，通過目鏡讀數。
四、重力法
重力法是利用液體自動保持水平或重物自動保持鉛直的重力現象測量直線度。
常用的量?jī)x是水平儀，也有利用液體的水平面作為測量面與被測面比較來測量直線度誤差的。
五、直線法
直線法是利用鋼絲和激光束等測量直線度。
利用鋼絲測量車床導軌的直線度誤差時，移動溜板，可從安裝在溜板上的讀數顯微鏡中讀出導軌各點偏離鋼絲的數值。
利用激光束測量直線度誤差時，激光束相當于鋼絲，四象限光電傳感器和指示表相當于讀數顯微鏡，沿被測導軌移動滑塊，若四象限光電傳感器中的 4個光電池所接收的光強信號相等，表示導軌直線度好；否則表示存在誤差。誤差大小可以直接從指示表中讀出。
2.直線度的檢測直線度的方法及工具
1、直尺法，它以石英平尺的測量面作為已知平面與被測直線比較，通過電學式長度傳感器、相應的電子部分和記錄儀等把被測截面的輪廓形狀記錄下來，或打印出直線度誤差。
2、利用光學準直望遠系統測量直線度誤差。準直望遠系統由準直光管和望遠鏡組成。由光源發出的光經十字分劃板1和物鏡1后，以平行光射出，再經望遠鏡中的物鏡2后會聚在位于其焦平面上的十字分劃板2上，通過目鏡讀數。

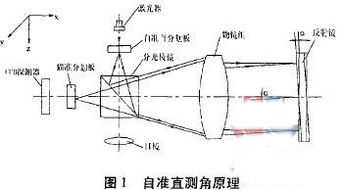

3、用自準直儀測量。將被測全長分成若干段，測出各段的傾斜角。通過作圖或計算求出直線度。
4、利用液體自動保持水平或重物自動保持鉛直的重力現象測量直線度。常用的量?jī)x是水平儀。
5、利用鋼絲和激光束等測量直線度。利用鋼絲測量車床導軌的直線度誤差時，移動溜板，可從安裝在溜板上的讀數顯微鏡中讀出導軌各點偏離鋼絲的數值。
6、用于測量圓柱體素線或軸線的直線度。
【直線度】限制實際直線對理想直線變動量的一種形狀公差。由形狀（理想包容形狀）、大小（公差值）、方向、位置四個要素組成。用于限制一個平面內的直線形狀偏差，限制空間直線在某一方向上的形狀偏差，限制空間直線在任一方向上的形狀偏差。
【內容】幾何誤差是指零件加工后的實際形狀、方向和相互位置與理想形狀、方向和相互位置的差異。在形狀上的差異稱形狀誤差，在方向上的差異稱方向誤差，在相互位置上的差異稱位置誤差。直線度在幾何公差中是最基礎的部分，按檢測關系分直線度屬于被測要素中的單一要素——指對要素本身提出形狀公差要求的被測要素。
【測量總結】實際測量中還要根據實際情況和設備選擇合適的測量方法，但最終目的都是盡可能的減小直線度誤差，在節約成本的情況下，提高直線度的精度，達到生產所需要的精度值，其中利用數據采集儀連接百分表來測量是操作最簡單，效率最高一種方法。
3.直線度的測量方法
直線度常用的測量方法有直尺法、準直法、重力法和直線法等。
直線度測量（straightness measurement）主要是測量圓柱體和圓錐體的素線直線度誤差、機床和其他機器的導軌面以及工件直線導向面的直線度誤差等。 直線度測量是長度計量技術的重要內容之一。
此外，還可以利用平晶、激光干涉儀及其直線度測量附件測量直線度誤差，測量精確度很高。后者的測量精確度可達0.4微米/1000毫米?，F(xiàn)在很多機床廠都用激光干涉儀來測直線度，平面度，垂直度等等。
擴展資料：
檢測原則：
直線度誤差的檢測一般可采用“與理想要素比較原則”、“測量特征原則”、和“控制實段邊介原則”。其中“與理想要素比較原則”應用最多。這時理想直線采用以下兩種形式來體現。
1、實物形式體現理想直線，可采用平尺、刀口尺（樣板直齒）、精密平板和拉緊鋼絲等來體現理想直線。
2、自然物理形式體現理想直線：
①利用光學原理制成的準直儀類儀器和各種干涉儀。
②利用水平物理|生質構成的水平儀類儀器（框式水平儀、全像水平儀、電子水平儀等）。
參考資料來源：搜狗百科——直線度測量
4.直線度的檢測直線度的方法及工具
1、直尺法，它以石英平尺的測量面作為已知平面與被測直線比較，通過電學式長度傳感器、相應的電子部分和記錄儀等把被測截面的輪廓形狀記錄下來，或打印出直線度誤差。
2、利用光學準直望遠系統測量直線度誤差。準直望遠系統由準直光管和望遠鏡組成。
由光源發出的光經十字分劃板1和物鏡1后，以平行光射出，再經望遠鏡中的物鏡2后會聚在位于其焦平面上的十字分劃板2上，通過目鏡讀數。 3、用自準直儀測量。
將被測全長分成若干段，測出各段的傾斜角。通過作圖或計算求出直線度。
4、利用液體自動保持水平或重物自動保持鉛直的重力現象測量直線度。常用的量?jī)x是水平儀。
5、利用鋼絲和激光束等測量直線度。利用鋼絲測量車床導軌的直線度誤差時，移動溜板，可從安裝在溜板上的讀數顯微鏡中讀出導軌各點偏離鋼絲的數值。
6、用于測量圓柱體素線或軸線的直線度。 【直線度】限制實際直線對理想直線變動量的一種形狀公差。
由形狀（理想包容形狀）、大?。ü钪担?、方向、位置四個要素組成。用于限制一個平面內的直線形狀偏差，限制空間直線在某一方向上的形狀偏差，限制空間直線在任一方向上的形狀偏差。
【內容】幾何誤差是指零件加工后的實際形狀、方向和相互位置與理想形狀、方向和相互位置的差異。在形狀上的差異稱形狀誤差，在方向上的差異稱方向誤差，在相互位置上的差異稱位置誤差。
直線度在幾何公差中是最基礎的部分，按檢測關系分直線度屬于被測要素中的單一要素——指對要素本身提出形狀公差要求的被測要素。 【測量總結】實際測量中還要根據實際情況和設備選擇合適的測量方法，但最終目的都是盡可能的減小直線度誤差，在節約成本的情況下，提高直線度的精度，達到生產所需要的精度值，其中利用數據采集儀連接百分表來測量是操作最簡單，效率最高一種方法。
5.直線度的測量主要有哪幾種方法
直線度測量主要是測量圓柱體和圓錐體的素線直線度誤差、機床和其他機器的導軌面以及工件直線導向面的直線度誤差等。
直線度測量是長度計量技術的重要內容之一。常用的測量方法有直尺法、準直法、重力法和直線法等。
1、直尺法常用直尺、平尺等以光隙法和指示表法（見量規）等進行測量。也可使用直線度測量?jī)x。
直線度測量?jī)x是一種利用直尺、以指示表法測量直線度誤差的長度測量工具。它以石英平尺的測量面作為已知平面與被測直線比較，通過電學式長度傳感器、相應的電子部分和記錄儀等把被測截面的輪廓形狀記錄下來，或打印出直線度誤差。
2、光學準直法利用光學準直望遠系統測量直線度誤差。準直望遠系統由準直光管和望遠鏡組成。
由光源發出的光經十字分劃板1和物鏡1后，以平行光射出，再經望遠鏡中的物鏡2后會聚在位于其焦平面上的十字分劃板2上，通過目鏡讀數。如將望遠鏡和準直光管置于被測表面（例如導軌）上，當移動準直光管時，若其射出的十字線影像與分劃板2的十字線重合，則表示直線度好；如有偏離，則表示準直光管的光軸相對望遠鏡的光軸傾斜了一個角度□。
將各個位置的偏離值經過數據處理后即可得到直線度誤差。應用光學準直原理測量直線度誤差的量?jī)x稱為準直望遠鏡。
它的準直光管內還裝有同心圓分劃板。望遠鏡內還裝有內調焦透鏡組和用于讀數系統的平行平板玻璃等。
利用內調焦透鏡組重新調焦可使同心圓分劃板上的同心圓刻線成像在分劃板2上。這樣，就可以測量?jī)晒廨S的偏移□（也有利用靶鏡代替準直光管測量的）。
這種準直望遠鏡也可用于測量大型機器（如汽輪機）上的各支承孔的同軸度誤差。光學自準直法用自準直儀測量。
將被測全長分成若干段，測出各段的傾斜角。通過作圖或計算求出直線度。
3、重力法利用液體自動保持水平或重物自動保持鉛直的重力現象測量直線度。常用的量?jī)x是水平儀，也有利用液體的水平面作為測量面與被測面比較來測量直線度誤差的。
4、直線法利用鋼絲和激光束等測量直線度。利用鋼絲測量車床導軌的直線度誤差時，移動溜板，可從安裝在溜板上的讀數顯微鏡中讀出導軌各點偏離鋼絲的數值。
利用激光束測量直線度誤差時，激光束相當于鋼絲，四象限光電傳感器和指示表相當于讀數顯微鏡，沿被測導軌移動滑塊，若四象限光電傳感器中的4個光電池所接收的光強信號相等，表示導軌直線度好；否則表示存在誤差。誤差大小可以直接從指示表中讀出。
利用激光束測量直線度誤差的測量工具稱為激光準直儀。5、其他方法此外，還可以利用平晶、激光干涉儀及其直線度測量附件測量直線度誤差，測量精確度很高。
后者的測量精確度可達0.4微米/1000毫米?，F(xiàn)在很多機床廠都用激光干涉儀來測直線度，平面度，垂直度等等。
6.直線度的測量方法
直線度常用的測量方法有直尺法、準直法、重力法和直線法等。
直線度測量（）主要是測量圓柱體和圓錐體的素線直線度誤差、機床和其他機器的導軌面以及工件直線導向面的直線度誤差等。直線度測量是長度計量技術的重要內容之一。
此外，還可以利用平晶、激光干涉儀及其直線度測量附件測量直線度誤差，測量精確度很高。后者的測量精確度可達0.4微米/1000毫米。
現在很多機床廠都用激光干涉儀來測直線度，平面度，垂直度等等。擴展資料：檢測原則：直線度誤差的檢測一般可采用“與理想要素比較原則”、“測量特征原則”、和“控制實段邊介原則”。
其中“與理想要素比較原則”應用最多。這時理想直線采用以下兩種形式來體現。
1、實物形式體現理想直線，可采用平尺、刀口尺（樣板直齒）、精密平板和拉緊鋼絲等來體現理想直線。 2、自然物理形式體現理想直線： ①利用光學原理制成的準直儀類儀器和各種干涉儀。
②利用水平物理|生質構成的水平儀類儀器（框式水平儀、全像水平儀、電子水平儀等）。參考資料來源：百度百科——直線度測量。
