短路電流計算的常用方法(短路電流的計算的方法)

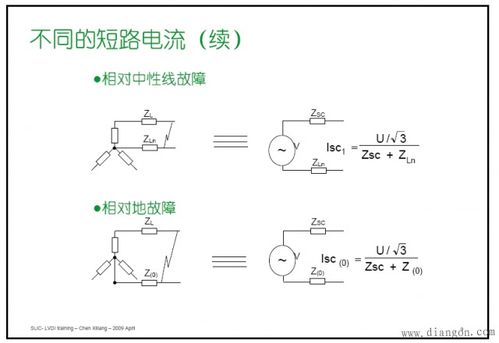

1.短路電流的計算的方法

這本身就不是一個簡單的事！你既然用到短路電流了，就肯定不是初中階段的計算了吧 所以 你就不用找省勁的法子了 當然 你也可以找個計算軟件嘛 就不用自己計算了 供電網絡中發生短路時，很大的短路電流會使電器設備過熱或受電動力作用而遭到損壞，同時使網絡內的電壓大大降低，因而破壞了網絡內用電設備的正常工作.為了消除或減輕短路的后果，就需要計算短路電流，以正確地選擇電器設備、設計繼電保護和選用限制短路電流的元件.二.計算條件1.假設系統有無限大的容量.用戶處短路后，系統母線電壓能維持不變.即計算阻抗比系統阻抗要大得多.具體規定： 對于3~35KV級電網中短路電流的計算，可以認為110KV及以上的系統的容量為無限大.只要計算35KV及以下網絡元件的阻抗.2.在計算高壓電器中的短路電流時，只需考慮發電機、變壓器、電抗器的電抗，而忽略其電阻；對于架空線和電纜，只有當其電阻大于電抗1/3時才需計入電阻，一般也只計電抗而忽略電阻.3. 短路電流計算公式或計算圖表，都以三相短路為計算條件.因?yàn)閱蜗喽搪坊蚨喽搪窌r(shí)的短路電流都小于三相短路電流.能夠分?jǐn)嗳喽搪冯娏鞯碾娖?，一定能夠分?jǐn)鄦蜗喽搪冯娏骰蚨喽搪冯娏?三.簡化計算法 即使設定了一些假設條件，要正確計算短路電流還是十分困難，對于一般用戶也沒有必要.一些設計手冊提供了簡化計算的圖表.省去了計算的麻煩.用起來比較方便.但要是手邊一時沒有設計手冊怎么辦？下面介紹一種 “口訣式”的計算方法，只要記牢7句口訣，就可掌握短路電流計算方法.在介紹簡化計算法之前必須先了解一些基本概念.1.主要參數 Sd三相短路容量 （MVA）簡稱短路容量校核開關分?jǐn)嗳萘?Id三相短路電流周期分量有效值（KA）簡稱短路電流校核開關分?jǐn)嚯娏?和熱穩定 IC三相短路第一周期全電流有效值（KA） 簡稱沖擊電流有效值校核動穩定 ic三相短路第一周期全電流峰值（KA） 簡稱沖擊電流峰值校核動穩定 x電抗（Ω） 其中系統短路容量Sd和計算點電抗x 是關鍵.2.標么值 計算時選定一個基準容量（Sjz）和基準電壓（Ujz）.將短路計算中各個參數都轉化為和該參數的基準量的比值（相對于基準量的比值），稱為標么值（這是短路電流計算最特別的地方，目的是要簡化計算）.（1）基準 基準容量 Sjz =100 MVA 基準電壓 UJZ規定為8級. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上兩項，各級電壓的基準電流即可計算出，例： UJZ (KV)3710.56.30.4 因?yàn)?S=1.73*U*I 所以 IJZ (KA)1.565.59.16144(2)標么值計算 容量標么值 S* =S/SJZ.例如：當10KV母線上短路容量為200 MVA時，其標么值容量 S* = 200/100=2.電壓標么值 U*= U/UJZ ； 電流標么值 I* =I/IJZ3無限大容量系統三相短路電流計算公式 短路電流標么值： I*d = 1/x* （總電抗標么值的倒數）.短路電流有效值： Id= IJZ* I*d=IJZ/ x*(KA) 沖擊電流有效值： IC = Id *√1+2 (KC-1)2 (KA)其中KC沖擊系數，取1.8 所以 IC =1.52Id 沖擊電流峰值： ic =1.41* Id*KC=2.55 Id (KA) 當1000KVA及以下變壓器二次側短路時，沖擊系數KC ，取1.3 這時：沖擊電流有效值IC =1.09*Id(KA) 沖擊電流峰值： ic =1.84 Id(KA) 掌握了以上知識，就能進行短路電流計算了.公式不多，又簡單.但問題在于短路點的總電抗如何得到？例如：區域變電所變壓器的電抗、輸電線路的電抗、企業變電所變壓器的電抗，等等.一種方法是查有關設計手冊，從中可以找到常用變壓器、輸電線路及電抗器的電抗標么值.求得總電抗后，再用以上公式計算短路電流； 設計手冊中還有一些圖表，可以直接查出短路電流.下面介紹一種 “口訣式”的計算方法，只要記牢7句口訣，就可掌握短路電流計算方法.4.簡化算法 【1】系統電抗的計算 系統電抗，百兆為一。

容量增減，電抗反比。100除系統容量 例：基準容量 100MVA。

當系統容量為100MVA時，系統的電抗為XS*=100/100=1 當系統容量為200MVA時，系統的電抗為XS*=100/200=0.5 當系統容量為無窮大時，系統的電抗為XS*=100/∞=0 系統容量單位：MVA 系統容量應由當?shù)毓╇姴块T提供。當不能得到時，可將供電電源出線開關的開斷容量 作為系統容量。

如已知供電部門出線開關為W-VAC 12KV 2000A 額定分?jǐn)嚯娏鳛?0KA。則可認為系統容量S=1.73*40*10000V=692MVA， 系統的電抗為XS*=100/692=0.144。

【2】變壓器電抗的計算110KV, 10.5除變壓器容量；35KV, 7除變壓器容量；10KV{6KV}, 4.5除變壓器容量。例：一臺35KV 3200KVA變壓器的電抗X*=7/3.2=2.1875 一臺10KV 1600KVA變壓器的電抗X*=4.5/1.6=2.813 變壓器容量單位：MVA 這里的系數10.5,7,4.5 實際上就是變壓器短路電抗的%數。

不同電壓等級有不同的值?！?】電抗器電抗的計算 電抗器的額定電抗除額定容量再打九折。

例：有一電抗器 U=6KV I=0.3KA 額定電抗 X=4% 。額定容量 S=1.73*6*0.3=3.12 MVA. 電抗器電抗X*={4/3.12}*0.9=1.15 電抗器容量單位：MVA 【4】架空線路及電纜電抗的計算 架空線：6KV，等于公里數；10KV，取1/3;35KV，取 3%0 電纜：按架空線再乘0.2。

例：10KV 6KM架空線。架空線路電抗X*=6/3=210KV 0.2KM電纜。

電纜電抗X*={0。.。

2.短路電流怎么計算

供電網絡中發生短路時，很大的短路電流會使電器設備過熱或受電動力作用而遭到損壞，同時使網絡內的電壓大大降低，因而破壞了網絡內用電設備的正常工作.為了消除或減輕短路的后果，就需要計算短路電流，以正確地選擇電器設備、設計繼電保護和選用限制短路電流的元件。

二.計算條件 1.假設系統有無限大的容量.用戶處短路后，系統母線電壓能維持不變.即計算阻抗比系統阻抗要大得多。 具體規定： 對于3~35KV級電網中短路電流的計算，可以認為110KV及以上的系統的容量為無限大.只要計算35KV及以下網絡元件的阻抗。

2.在計算高壓電器中的短路電流時，只需考慮發電機、變壓器、電抗器的電抗，而忽略其電阻；對于架空線和電纜，只有當其電阻大于電抗1/3時才需計入電阻，一般也只計電抗而忽略電阻。 3. 短路電流計算公式或計算圖表，都以三相短路為計算條件.因?yàn)閱蜗喽搪坊蚨喽搪窌r(shí)的短路電流都小于三相短路電流.能夠分?jǐn)嗳喽搪冯娏鞯碾娖?，一定能夠分?jǐn)鄦蜗喽搪冯娏骰蚨喽搪冯娏鳌?/p>

三.簡化計算法 即使設定了一些假設條件，要正確計算短路電流還是十分困難，對于一般用戶也沒有必要.一些設計手冊提供了簡化計算的圖表.省去了計算的麻煩.用起來比較方便.但要是手邊一時沒有設計手冊怎么辦？下面介紹一種 “口訣式”的計算方法，只要記牢7句口訣，就可掌握短路電流計算方法. 在介紹簡化計算法之前必須先了解一些基本概念. 1.主要參數 Sd三相短路容量 （MVA）簡稱短路容量校核開關分?jǐn)嗳萘?Id三相短路電流周期分量有效值（KA）簡稱短路電流校核開關分?jǐn)嚯娏?和熱穩定 IC三相短路第一周期全電流有效值（KA） 簡稱沖擊電流有效值校核動穩定 ic三相短路第一周期全電流峰值（KA） 簡稱沖擊電流峰值校核動穩定 x電抗（Ω） 其中系統短路容量Sd和計算點電抗x 是關鍵. 2.標么值 計算時選定一個基準容量（Sjz）和基準電壓（Ujz）.將短路計算中各個參數都轉化為和該參數的基準量的比值（相對于基準量的比值），稱為標么值（這是短路電流計算最特別的地方，目的是要簡化計算）. （1）基準 基準容量 Sjz =100 MVA 基準電壓 UJZ規定為8級. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上兩項，各級電壓的基準電流即可計算出，例： UJZ (KV)3710.56.30.4 因?yàn)?S=1.73*U*I 所以 IJZ (KA)1.565.59.16144 (2)標么值計算 容量標么值 S* =S/SJZ.例如：當10KV母線上短路容量為200 MVA時，其標么值容量 S* = 200/100=2. 電壓標么值 U*= U/UJZ ； 電流標么值 I* =I/IJZ 3無限大容量系統三相短路電流計算公式 短路電流標么值： I*d = 1/x* （總電抗標么值的倒數）. 短路電流有效值： Id= IJZ* I*d=IJZ/ x*(KA) 沖擊電流有效值： IC = Id *√1+2 (KC-1)2 (KA)其中KC沖擊系數，取1.8 所以 IC =1.52Id 沖擊電流峰值： ic =1.41* Id*KC=2.55 Id (KA) 當1000KVA及以下變壓器二次側短路時，沖擊系數KC ，取1.3 這時：沖擊電流有效值IC =1.09*Id(KA) 沖擊電流峰值： ic =1.84 Id(KA) 掌握了以上知識，就能進行短路電流計算了.公式不多，又簡單.但問題在于短路點的總電抗如何得到？例如：區域變電所變壓器的電抗、輸電線路的電抗、企業變電所變壓器的電抗，等等. 一種方法是查有關設計手冊，從中可以找到常用變壓器、輸電線路及電抗器的電抗標么值.求得總電抗后，再用以上公式計算短路電流； 設計手冊中還有一些圖表，可以直接查出短路電流. 下面介紹一種 “口訣式”的計算方法，只要記牢7句口訣，就可掌握短路電流計算方法. 4.簡化算法 【1】系統電抗的計算 系統電抗，百兆為一.容量增減，電抗反比.100除系統容量 例：基準容量 100MVA.當系統容量為100MVA時，系統的電抗為XS*=100/100=1 當系統容量為200MVA時，系統的電抗為XS*=100/200=0.5 當系統容量為無窮大時，系統的電抗為XS*=100/∞=0 系統容量單位：MVA 系統容量應由當?shù)毓╇姴块T提供.當不能得到時，可將供電電源出線開關的開斷容量 作為系統容量.如已知供電部門出線開關為W-VAC 12KV 2000A 額定分?jǐn)嚯娏鳛?0KA.則可認為系統容量S=1.73*40*10000V=692MVA， 系統的電抗為XS*=100/692=0.144. 【2】變壓器電抗的計算 110KV, 10.5除變壓器容量；35KV, 7除變壓器容量；10KV{6KV}, 4.5除變壓器容量. 例：一臺35KV 3200KVA變壓器的電抗X*=7/3.2=2.1875 一臺10KV 1600KVA變壓器的電抗X*=4.5/1.6=2.813 變壓器容量單位：MVA 這里的系數10.5,7,4.5 實際上就是變壓器短路電抗的%數.不同電壓等級有不同的值. 【3】電抗器電抗的計算 電抗器的額定電抗除額定容量再打九折. 例：有一電抗器 U=6KV I=0.3KA 額定電抗 X=4% . 額定容量 S=1.73*6*0.3=3.12 MVA. 電抗器電抗X*={4/3.12}*0.9=1.15 電抗器容量單位：MVA 【4】架空線路及電纜電抗的計算 架空線：6KV，等于公里數；10KV，取1/3;35KV，取 3%0 電纜：按架空線再乘0.2. 例：10KV 6KM架空線.架空線路電抗X*=6/3=2 10KV 0.2KM電纜.電纜電抗X*={0.2/3}*0.2=0.013. 這里作了簡化，實際上架空線路及電纜的電抗和其截面有關，截面越大電抗越小. 【5】短路容量的計算 電抗加定，去除100. 例：已知短路點前各元件電抗。

3.短路電流如何計算

原發布者：幸運的JC567

變壓器短路容量-短路電流計算公式-短路沖擊電流的計算 供電網絡中發生短路時，很大的短路電流會使電器設備過熱或受電動力作用而遭到損壞，同時使網絡內的電壓大大降低，因而破壞了網絡內用電設備的正常工作。為了消除或減輕短路的后果，就需要計算短路電流，以正確地選擇電器設備、設計繼電保護和選用限制短路電流的元件。 二.計算條件 1.假設系統有無限大的容量.用戶處短路后，系統母線電壓能維持不變.即計算阻抗比系統阻抗要大得多。 具體規定：對于3~35KV級電網中短路電流的計算，可以認為110KV及以上的系統的容量為無限。只要計算35KV及以下網絡元件的阻抗。 2.在計算高壓電器中的短路電流時，只需考慮發電機、變壓器、電抗器的電抗，而忽略其電阻；對于架空線和電纜，只有當其電阻大于電抗1/3時才需計入電阻，一般也只計電抗而忽略電阻。 3.短路電流計算公式或計算圖表，都以三相短路為計算條件。因?yàn)閱蜗喽搪坊蚨喽搪窌r(shí)的短路電流都小于三相短路電流。能夠分?jǐn)嗳喽搪冯娏鞯碾娖?，一定能夠分?jǐn)鄦蜗喽搪冯娏骰蚨喽搪冯娏鳌?三.簡化計算法 即使設定了一些假設條件，要正確計算短路電流還是十分困難，對于一般用戶也沒有必要。一些設計手冊提供了簡化計算的圖表.省去了計算的麻煩.用起來比較方便.但要是手邊一時沒有設計手冊怎么辦？下面介紹一種“口訣式”的計算方法，只要記牢7句口訣，就可掌握短路電流計算方法。 在介紹簡化計算法之前必須先了解一些基本概念。 1

4.短路電流計算

? 電流的基本計算式 ? 電流的方向 ? 電流形成的原因 ? 電流產生的條件 ? 電流的單位——安培 ? 電流的測量-電流表 ? 電流的三大效應 電流是指電荷的定向移動。

電流的大小稱為電流強度（簡稱電流，符號為I），是指單位時間內通過導線某一截面的電荷量，每秒通過一庫侖的電量稱為一「安培」（A）。安培是國際單位制中所有電性的基本單位。

除了A，常用的單位有毫安（mA）及微安（μA） 1A=1000mA 1mA=1000μA電流的微觀表達式I = nesv 。式中的n表示單位體積內的自由電荷數，e是電子的電量，s為導體橫截面積，v為自由電子定向移動的速率。

電流的基本計算式I=C/T=U/R電流的方向物理上規定電流的方向是正電子的流動方向或者負電子的流動的反方向 一般情況下，電子指的是負電子，除非特別說明是正電子 電流形成的原因電壓是使電路中電荷定向移動形成電流的原因. 電流產生的條件1、必須具有能夠自由移動的電荷。2、導體兩端存在電壓（要使閉合回路中得到持續電流，必須要有電源）。

電流的單位——安培電流單位安培，簡稱安，符號是：A. 它的定義是：安培是一恒定電流，若保持在處于真空中相距1米的兩無限長，而圓截面可忽略的平行直導線內，則兩導線之間產生的力在每米長度上等于2*10-7牛頓。該定義在1948年第九屆國際計量大會上得到批準，1960年第十一屆國際計量大會上，安培被正式采用為國際單位制的基本單位之一。

電流的測量-電流表使用電流表時都有哪些要求 1，電流表的符號：-A - 電流表的使用方法 1.電流表要串聯在電路中 2.正負接線柱的接法要正確：電流從正接線柱流入，從負接線柱流出. 3.被測電流不要超過電流表的量程. 4.絕對不允許不經過用電器而把電流表直接連到電源的兩極上. 5.確認目前使用的電流表的量程. 6.確認每個大格和每個小格所代表的電流值. 先試觸，出現問題時先解決. （1）指針不偏轉，（2）指針偏轉過激，電流表會爆掉。（3）指針偏轉很小， （4）指針反向偏轉。
