常見的VLAN的劃分方法(劃分vlan的常用方法有哪幾種)
1.劃分vlan的常用方法有哪幾種
1. 基于端口劃分的VLAN
這是最常應用的一種VLAN劃分方法，應用也最為廣泛、最有效，目前絕大多數VLAN協議的交換機都提供這種VLAN配置方法。這種劃分VLAN的方法是根據以太網交換機的交換端口來劃分的，它是將VLAN交換機上的物理端口和VLAN交換機內部的PVC（永久虛電路）端口分成若干個組，每個組構成一個虛擬網，相當于一個獨立的VLAN交換機。
對于不同部門需要互訪時，可通過路由器轉發，并配合基于MAC地址的端口過濾。對某站點的訪問路徑上最靠近該站點的交換機、路由交換機或路由器的相應端口上，設定可通過的MAC地址集。這樣就可以防止非法入侵者從內部盜用IP地址從其他可接入點入侵的可能。
從這種劃分方法本身我們可以看出，這種劃分的方法的優點是定義VLAN成員時非常簡單，只要將所有的端口都定義為相應的VLAN組即可。適合于任何大小的網絡。它的缺點是如果某用戶離開了原來的端口，到了一個新的交換機的某個端口，必須重新定義。
2. 基于MAC地址劃分VLAN
這種劃分VLAN的方法是根據每個主機的MAC地址來劃分，即對每個MAC地址的主機都配置他屬于哪個組，它實現的機制就是每一塊網卡都對應唯一的MAC地址，VLAN交換機跟蹤屬于VLAN MAC的地址。這種方式的VLAN允許網絡用戶從一個物理位置移動到另一個物理位置時，自動保留其所屬VLAN的成員身份。
由這種劃分的機制可以看出，這種VLAN的劃分方法的最大優點就是當用戶物理位置移動時，即從一個交換機換到其他的交換機時，VLAN不用重新配置，因?yàn)樗腔谟脩?，而不是基于交換機的端口。這種方法的缺點是初始化時，所有的用戶都必須進行配置，如果有幾百個甚至上千個用戶的話，配置是非常累的，所以這種劃分方法通常適用于小型局域網。而且這種劃分的方法也導致了交換機執行效率的降低，因?yàn)樵诿恳粋€(gè)交換機的端口都可能存在很多個VLAN組的成員，保存了許多用戶的MAC地址，查詢起來相當不容易。另外，對于使用筆記本電腦的用戶來說，他們的網卡可能經常更換，這樣VLAN就必須經常配置。
3. 基于網絡層協議劃分VLAN
VLAN按網絡層協議來劃分，可分為IP、IPX、DECnet、AppleTalk、Banyan等VLAN網絡。這種按網絡層協議來組成的VLAN，可使廣播域跨越多個VLAN交換機。這對于希望針對具體應用和服務來組織用戶的網絡管理員來說是非常具有吸引力的。而且，用戶可以在網絡內部自由移動，但其VLAN成員身份仍然保留不變。
這種方法的優點是用戶的物理位置改變了，不需要重新配置所屬的VLAN，而且可以根據協議類型來劃分VLAN，這對網絡管理者來說很重要，還有，這種方法不需要附加的幀標簽來識別VLAN，這樣可以減少網絡的通信量。這種方法的缺點是效率低，因?yàn)闄z查每一個數據包的網絡層地址是需要消耗處理時間的（相對于前面兩種方法），一般的交換機芯片都可以自動檢查網絡上數據包的以太網禎頭，但要讓芯片能檢查IP幀頭，需要更高的技術，同時也更費時。當然，這與各個廠商的實現方法有關。
4. 根據IP組播劃分VLAN
IP 組播實際上也是一種VLAN的定義，即認為一個IP組播組就是一個VLAN。這種劃分的方法將VLAN擴大到了廣域網，因此這種方法具有更大的靈活性，而且也很容易通過路由器進行擴展，主要適合于不在同一地理范圍的局域網用戶組成一個VLAN，不適合局域網，主要是效率不高。
5. 按策略劃分VLAN
基于策略組成的VLAN能實現多種分配方法，包括VLAN交換機端口、MAC地址、IP地址、網絡層協議等。網絡管理人員可根據自己的管理模式和本單位的需求來決定選擇哪種類型的VLAN 。
6. 按用戶定義、非用戶授權劃分VLAN
基于用戶定義、非用戶授權來劃分VLAN，是指為了適應特別的VLAN網絡，根據具體的網絡用戶的特別要求來定義和設計VLAN，而且可以讓非VLAN群體用戶訪問VLAN，但是需要提供用戶密碼，在得到VLAN管理的認證后才可以加入一個VLAN。
2.劃分vlan的方法有哪些
其實VLAN即虛擬局域網（Virtual Local Area Network的縮寫），是一種通過將局域網內的設備邏輯地而不是物理地劃分成一個個網段從而實現虛擬工作組的新興技術。VLAN是為解決以太網的廣播問題和安全性而提出的，它在以太網幀的基礎上增加了VLAN頭，用VLAN ID把用戶劃分為更小的工作組，限制不同工作組間的用戶二層互訪，每個工作組就是一個虛擬局域網。虛擬局域網的好處是可以限制廣播范圍，并能夠形成虛擬工作組，動態管理網絡。
VLAN技術允許網絡管理者將一個物理的LAN邏輯地劃分成不同的廣播域即VLAN，每一個VLAN都包含一組有著相同需求的計算機工作站，與物理上形成的LAN有著相同的屬性。但由于它是邏輯地而不是物理地劃分，所以同一個VLAN內的各個工作站無須被放置在同一個物理空間里，即這些工作站不一定屬于同一個物理LAN網段。一個VLAN內部的廣播和單播流量都不會轉發到其他VLAN中，即使是兩臺計算機有著同樣的網段，但是它們卻沒有相同的VLAN號，它們各自的廣播流也不會相互轉發，從而有助于控制流量、減少設備投資、簡化網絡管理、提高網絡的安全性。

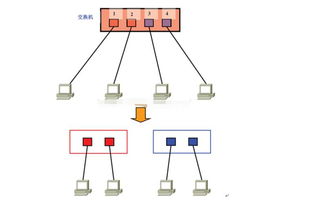

1.根據端口來劃分VLAN
許多VLAN廠商都利用交換機的端口來劃分VLAN成員。被設定的端口都在同一個廣播域中。例如，一個交換機的1,2,3,4,5端口被定義為虛擬網AAA，同一交換機的6,7,8端口組成虛擬網BBB。這樣做允許各端口之間的通訊，并允許共享型網絡的升級。但是，這種劃分模式將虛擬網限制在了一臺交換機上。
第二代端口VLAN技術允許跨越多個交換機的多個不同端口劃分VLAN，不同交換機上的若干個端口可以組成同一個虛擬網。
以交換機端口來劃分網絡成員，其配置過程簡單明了。因此，從目前來看，這種根據端口來劃分VLAN的方式仍然是最常用的一種方式。
2.根據MAC地址劃分VLAN
這種劃分VLAN的方法是根據每個主機的MAC地址來劃分，即對每個MAC地址的主機都配置它屬于哪個組。這種劃分VLAN方法的最大優點就是當用戶物理位置移動時，即從一個交換機換到其他的交換機時，VLAN不用重新配置，所以，可以認為這種根據MAC地址的劃分方法是基于用戶的VLAN，這種方法的缺點是初始化時，所有的用戶都必須進行配置，如果有幾百個甚至上千個用戶的話，配置是非常累的。而且這種劃分的方法也導致了交換機執行效率的降低，因?yàn)樵诿恳粋€(gè)交換機的端口都可能存在很多個VLAN組的成員，這樣就無法限制廣播包了。另外，對于使用筆記本電腦的用戶來說，他們的網卡可能經常更換，這樣，VLAN就必須不停地配置。
3.根據網絡層劃分VLAN
這種劃分VLAN的方法是根據每個主機的網絡層地址或協議類型（如果支持多協議）劃分的，雖然這種劃分方法是根據網絡地址，比如IP地址，但它不是路由，與網絡層的路由毫無關系。
這種方法的優點是用戶的物理位置改變了，不需要重新配置所屬的VLAN，而且可以根據協議類型來劃分VLAN，這對網絡管理者來說很重要，還有，這種方法不需要附加的幀標簽來識別VLAN，這樣可以減少網絡的通信量。
這種方法的缺點是效率低，因?yàn)闄z查每一個數據包的網絡層地址是需要消耗處理時間的（相對于前面兩種方法），一般的交換機芯片都可以自動檢查網絡上數據包的以太網幀頭，但要讓芯片能檢查IP幀頭，需要更高的技術，同時也更費時。當然，這與各個廠商的實現方法有關。
4.根據IP組播劃分VLAN
3.VLAN劃分有幾種方法
首先我要明確：1、你的兩個switch是不是僅二層的，需要roter來實現路由功能2、pc1和pc2在不同的vlan中 如果你沒有三層交換機，就要利用路由器的單臂路由功能，也就是路由器承擔不同vlan之間的轉發功能，并且和路由相連的端口打tag，具體操作你可以查找單臂路由的網頁。
建議你最好用三層交換機來實現，這樣轉發速度快。 說白了，單臂路由就是包從哪個口進去，又從哪個口出來，而不象傳統網絡拓?fù)渲袛?shù)據包從某個接口進入路由器又從另一個接口離開路由器。
那么什么時候要用到單臂路由呢？在企業內部網絡中劃分了vlan，當vlan之間有部分主機需要通信，但交換機不支持三層交換，這時候可以采用一臺支持802.1q的路由器實現vlan的互通。我們只需要在以太口上建立子接口，并分配ip地址作為該vlan的網關，同時啟動802.1q協議即可。
注意： （1）不要對ethernet0進行任何配置，（除了打trunk，思科的需要，其他不清楚）我們只需要對其子接口進行劃分和設置即可。 （2）不要忘記將ethernet0開啟，使用命令undo shut，這樣所有子接口會同時開啟。
（3）int ethernet 0/0.1子端口 （4）vlan dot1q vid 302使用802.1q協議，和從屬于vlan 302 (5)設置子端口ip地址：ip address。
4.vlan主要有幾種劃分方式
VLAN劃分方式及主要特點如下：
1、基于接口劃分：給交換機的每個接口配置不同的PVID，當一個數據幀進入交換機接口時，如果沒有帶VLAN標簽，且該接口上配置了PVID，那么，該數據幀就會被打上接口的PVID。如果進入的幀已經帶有VLAN標簽，那么交換機不會再增加VLAN標簽，即使接口已經配置了PVID。
2、基于MAC地址劃分：先配置好MAC地址和VLAN ID映射關系表，當終端用戶的物理位置發生改變，不需要重新配置VLAN。提高了終端用戶的安全性和接入的靈活性。
3、基于子網劃分：先配置好子網與VLAN映射表，如果交換設備收到的是untagged（不帶VLAN標簽）幀，交換設備根據報文中的源IP地址信息，確定添加的VLAN ID。將指定網段或IP地址發出的報文在指定的VLAN中傳輸，減輕了網絡管理者的任務量，且有利于管理。
4、基于協議劃分：將網絡中提供的服務類型與VLAN相綁定，方便管理和維護。需要對網絡中所有的協議類型和VLAN ID的映射關系表進行初始配置。需要分析各種協議的地址格式并進行相應的轉換，消耗交換機較多的資源，速度上稍具劣勢。
5、基于匹配策略（MAC地址、IP地址、接口）劃分：先在交換機上配置好終端的MAC地址和IP地址，并與VLAN關聯。只有符合條件的終端才能加入指定VLAN。符合策略的終端加入指定VLAN后，嚴禁修改IP地址或MAC地址，否則會導致終端從指定VLAN中退出。
5.劃分VLAN的方法
原發布者：剪綠無
LOGOVLAN的劃分方法Contents123靜態：基于端口劃分vlan動態：基于MAC地址劃分vlan基于IP組播劃分vlan1、基于端口劃分vlan最常用最為廣泛最有效根據以太網交換機的交換端口來劃分的，它是將交換機上的物理端口和交換機內部的PVC（永久虛電路）端口分成若干個組，每個組構成一個虛擬網，相當于一個獨立的VLAN交換機。對于不同部門需要互訪時，可通過路由器轉發，并配合基于MAC地址的端口過濾。對某站點的訪問路徑上最靠近該站點的交換機或路由器的相應端口上，設定可通過的MAC地址集，這樣就可以防止非法入侵者從內部盜用IP地址從其他可接入點入侵的可能。vlan10192.168.1.1/24192.168.1.2/24vlan20192.168.1.3/24192.168.1.4/24優點：定義VLAN成員時非常簡單，只要將所有的端口都定義為相應的VLAN組即可缺點：是如果某用戶離開了原來的端口，到了一個新的交換機的某個端口，必須重新定義。2、基于MAC地址劃分vlan這種劃分VLAN的方法是根據每個主機的MAC地址來劃分，即對每個MAC地址的主機都配置他屬于哪個組，它實現的機制就是每一塊網卡都對應唯一的MAC地址，VLAN交換機跟蹤屬于VLANMAC的地址。這種方式的VLAN允許網絡用戶從一個物理位置移動到另一個物理位置時，自動保留其所屬VLAN的成員身份。優點：就是當用戶物理位置移動時，即從一個交換機換到其他的交換機時，VLAN不用重新配置，因?yàn)樗腔谟脩簦皇腔诮粨Q機的
