室內橋架設計(橋架安裝要求是什么?)

1.橋架安裝要求是什么?

1 一般規定

1.1 本章適用于電壓為10KV及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內電纜敷設。

1.2 電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。

1.3 由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成，敷設電纜具有連續性的剛性結構系統，為電纜橋架。

1.4 金屬電纜橋架及其支架和引入或引出的金屬電纜導管必須接地（PE）或接零（PEN）可靠，且必須符合下列規定：

1.金屬電纜橋架及支架全長應不少于2處與接地（PE）或接零（PEN）干線相連接；

2.非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線最小允許截面積不小于4mm2;

3.鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。

1.5 電纜敷設嚴禁有絞擰、鎧裝壓扁、護層斷裂和表面嚴重劃傷等缺陷。

1.6 電纜橋架處如有防火要求的場所，應采取防火隔離措施。

上述為橋架安裝的標準。但愿我的回答能夠幫到你，望采納。

2.安裝電纜橋架有哪些需要注意的?

電纜橋架安裝需要留意的地方：1. 規劃人員自己了解規范，確保電纜占有的容積符合要求，通常以40%為好。

盡量不要超越規則的密度，避免加快電纜絕緣老化，不然需求加大電纜，添加投資。2. 電纜、電線不能在同一線槽內敷設，因素：二種線型的答應溫度不一樣，電線的絕緣層對比薄簡單被電纜拉傷。

電線的機械強度不夠，簡單給電纜壓斷。3. 不同類型的電纜也不應在同一線槽內敷設，主要是運轉溫度不一致，如VV系列65度，YJY系列90度。

若同一線槽敷設，耐溫低的電纜會加快絕緣老化。4. 線槽內敷設的電纜容量應根據同一線槽內電纜數量、敷設環境溫度等歸納思考，通常按電纜額外容量的60%-80%思考，塑料線槽因散熱欠好可按50-70%思考。

5. 防火鑒道橋架因?yàn)槠錁?gòu)造特別（內部添加防火棉、防火板），內部空間比一般橋架小，選用時留意電纜占有容積率。

3.安裝電纜橋架時應該注意哪些問題

昆明橋架廠家 安裝電纜橋架需要注意的事項，昆明電纜橋架廠家為您分享：相信很多小伙伴對電纜橋架的安裝不是特別了解，今天小編就帶您一起來了解下安裝電纜橋架的時候要注意的一些事項 在進行電纜橋架安裝時我們需要注意以下事項：1、電纜橋架作為布線工程的一個配套項目，尚無專門的規范指導，個生產廠家的規格程式缺乏通用性，因此，設計選型過程應根據弱電各個系統纜顯得類型、數量，合理選定適用的橋架。

（1）確定方向：根據建筑平面布置圖，結合空調管線和電氣管線等設置情況、方便維修，以及電纜路由的疏密來確定電纜橋架的路由。在室內，盡可能沿建筑物的墻、柱、梁及樓板架設，如許利用綜合管廊架設時，則應在管道一側或上方平行架設，并考慮引下線和分支線盡量避免交叉，如無其它管架借用，則需自設立（支）柱。

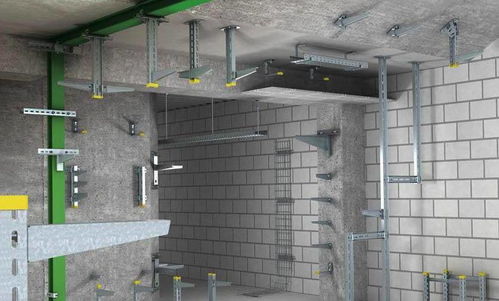

（2）確定安裝方式：根據場所的設置條件確定橋架的固定方式，選擇懸吊式、直立式、側壁式或是混合式，連接件和緊固件一般是配套供應的，此外，根據橋架結構選折相應的蓋板。（3）荷載計算：計算電纜橋架主干線縱斷面上單位長度的電纜重量。

（4）確定遵義橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格，托臂的長度，支柱的長度、間距，橋架的寬度和層數。 （5）繪出電纜橋架平、剖面圖，局部部位還應繪出空間圖，開列材料表。

2、如與電力電纜橋架合用時，應將電力電纜和弱電電纜各直一側，中間采用隔板分隔。3、弱電電纜與其它低電壓電纜合用橋架時，應嚴格執行選擇具有外屏蔽層的弱電系統的弱電電纜，避免相互間的干擾。

4、其它安裝（1）電纜橋架與用電設備交越時，其間的凈距不小于0.5m。(2)電纜橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100。

(3)兩組電纜橋架在同一高度平行敷設時，其間凈距不小于0.6m。

4.電纜橋架敷設的方法及施工時應注意的事項

(1)電纜橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100。

(2)電纜橋架與用電設備交越時，其間的凈距不小于0.5m。 (3)兩組電纜橋架在同一高度平行敷設時，其間凈距不小于0.6m。

(4)在平行圖上繪出橋架的路由，要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高，如能繪 制橋架敷設軸側圖，則對材料統計將更精確。 直線段：注明全長、橋架層數、標高、型號及規格。

拐彎點和分支點：注明所用轉彎接板的型號及規格。 升降段：注明標高變化，也可用局部大樣圖或剖面圖表示。

（5）橋架支撐點，如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高，可同意在平面上列表說明，也可分段標出用不同的剖面圖、單線圖或大樣圖表示。 （6）電纜引下點位置及引下方式，一般而言，大批電纜引下可用垂直彎接板和垂直引上架，少量電纜引下可用導板或引管注明引下方式即可。

（7）電纜橋架宜高出地面2.2米以上，橋架頂部距頂棚或其它障礙物不應小于0.3米，橋架寬度不宜小于0.1米，橋架內橫斷面的填充率不應超過50%。 (8)電纜橋架內纜線垂直敷設時，在纜線的上端和每間隔1.5米處應固定在橋架的支架上，水平敷設時，在纜線的首、尾、轉彎及每間隔3~5米處進行固定。

（9）在吊頂內設置時，槽蓋開啟面應保持80 （毫米的垂直凈空，線槽截面利用率不應超過 50%。 (10)布放在線槽的纜線可以不綁扎，槽內纜線應順直，槽內纜線應順直，盡量不交叉，纜線不應溢出線槽，在纜線進出線槽部位，轉彎處應綁扎固定。

垂直線槽布放纜線應每間隔1.5米固定在纜線支架上 （11）在水平、垂直橋架和垂直線槽中敷設線時，應對纜線進行綁扎。4對線電纜以24根為束,25對或以上主干線電纜、光纜及其它信號電纜應根據纜線的類型、纜徑、纜線芯數分束綁扎。

綁扎間距不宜大于1.5米，扣間距應均勻，松緊適度。 （12）橋架水平敷設時，支撐間距一般為1.5-3m，垂直敷設時固定在建筑物構體上的間距宜小于2m。

13）金屬線槽敷設時，在下列情況下設直至架或吊架：線槽接頭處；間距3m；離開線槽兩端口0.5m處；轉彎處。 。

5.電氣安裝橋架的注意事項有哪些

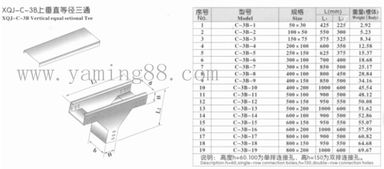

1、XQJ型電纜橋架裝置的最大載荷支撐間距應小于允許載荷和支撐跨距。

2、選擇電纜橋架寬度時應留有一定的備用空位，以便為今后增添電纜用。

3、當電力電纜和控制電纜較少時，可同一電纜橋架安裝，但中間要用隔板將電力電纜和控制電纜隔開敷設。

4、電纜橋架水平敷設時，橋架之間的連接頭應盡量設置在跨距的1/4左右處，水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。

5、電纜橋架裝置應有可靠接地。如利用橋架作為接地干線，應將每層橋架的端部用16mm2軟銅線聯接（并聯）起來，與總接地干線相通，長距離的電纜橋架每隔30--50米接地一次。

6、電纜橋架裝置除需屏蔽裝保護罩外，在室外安裝時應在其頂層加裝保護罩，防止日曬雨淋，對如需焊接安裝時，焊件四周的焊縫厚度不得小于母材的厚度，焊口必須防腐處理。

6.橋架布線的注意事項有哪些

上海常鵬橋架歡迎您！橋架布線的注意事項： 1、構架設計合理，保證合適的線纜彎曲半徑。

上下左右繞過其他線槽時，轉彎坡度要平緩，重點注意兩端線纜下垂受力后是否還能在不壓損線纜的前提下蓋上蓋板。 2、放線過程中主要是注意對拉力的控制，對于帶卷軸包裝的線纜，建議兩頭至少各安排一名工人，把卷軸套在自制的拉線桿上，放線端的工人先從卷軸箱內預拉出一部分線纜，供合作者在管線另一端抽取，預拉出的線不能過多，避免多根線在場地上纏結環繞。

3、拉線工序結束后，兩端留出的冗余線纜要整理和保護好，盤線時要順著原來的旋轉方向，線圈直徑不要太小。 4、在整理、綁扎、安置線纜時，冗余線纜不要太長，線圈順勢盤整，固定扎繩不要勒得過緊。
