接地鉗(接地線操作注意事項有哪些)
1.接地線操作注意事項有哪些

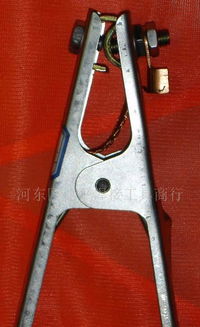

(1)使用時，接地線的連接器（線卡或線夾）裝上后接觸應良好，并有足夠的夾持力，以防短路電流幅值較大時，由于接觸不良而熔斷或因電動力的作用而脫落。
(2)應檢查接地銅線和三根短接銅線的連接是否牢固，一般應由螺絲拴緊后，再加焊錫焊牢，以防因接觸不良而熔斷。
(3)裝設接地線必須由兩人進行，裝、拆接地線均應使用絕緣棒和戴絕緣手套。
(4)接地線在每次裝設以前應經過詳細檢查，損壞的接地線應及時修理或更換，禁止使用不符合規定的導線作接地線或短路線之用。
(5)接地線必須使用專用線夾同定在導線上嚴禁用纏繞的方法進行接地或短路。
(6)每組接地線均應編號，并存放在固定的地點，存放位置亦應編號。接地線號碼與存放位置號碼必須一致，以免在較復雜的系統中進行部分停電檢修時，發生誤拆或忘拆接地線而造成事故。
(7)接地線和工作設備之間不允許連接刀閘或熔斷器，以防它們斷開時，設備失去接地，使檢修人員發生觸電事故。
2.鉗型接地電阻測試儀在使用中應該注意些什么問題?
降低電力線路桿塔接地電阻可以提高線路的耐雷水平，減少雷害事故，在桿塔附近降低接觸電壓和跨步電壓，防止人畜觸電事故。
因此桿塔的接地電阻是一個重要數據。設計、施工、運行的各個環節都必須十分重視，要準確測出它的真實數值，并使其低于規定值。
以往是使用接地?fù)u表來測量接地電阻的，但由于需要從接地網向外引100米以上的測量線和兩根輔助地極相連，工作量大，而且往往受到地形和環境的限制，輔助地極的位置無法達到要求，因而很難得到正確的測量結果。近幾年引進鉗型接地電阻測試儀，由于其測量方法簡便，為廣大線路工作者所歡迎。
為了能正確使用鉗型接地電阻測試儀去測量接地電阻，首先，必須了解其測量原理。鉗型接地電阻測試儀是用來測量任何有回路系統之接地電阻，該儀器本身能產生一個電源電勢，在任何有回路系統中就能產生電流，因此其測量原理簡而言之是全電路歐姆定律，它測出的是這個回路系統的環路電阻值。
用鉗型接地電阻測試儀測量電力線路桿塔接地電阻方法簡單，測量結果可信度高，但只能用于有架空地線的高壓線路上，測量時待測桿塔只允許存在一條接地引下線，如各塔腳的地網是不連通的，應將其余各腳的接地引下線拆開后用臨時線與測量腳的引下線連通（連通點在鉗表之下）。通過對測量結果的分析，可以判斷出各塔腳的地網是否連通，接地引下線是否存在接觸不良的隱患。
一、接地電阻測試儀的發展與選用 接地電阻測試儀是檢驗測量接地電阻的常用儀表，也是電氣安全檢查與接地工程竣工驗收不可缺少的工具，近年來由于計算機技術的飛速發展，因此接地電阻測試儀也滲透了大量的微處理機技術，其測量功能，內容與精度是一般儀器所不能相比的。目前先進地電阻測試儀能滿足所有接地測量要求。
運用新式鉗口法，無需打樁放線進行在線直接測量。一臺功能強大的地阻測試儀均由微處理器控制，可自動檢測各接口連接狀況及地網的干擾電壓、干擾頻率，并具有數值保持及智能提示等獨特功能。
二、接地電阻測試與發展 最初人們對接地電阻的測量是用伏、安法，這種試驗是非常原始的。圖1是用安培計、伏特計的測量方法。
在測定電阻時須先估計電流的大小，選出適當截面的絕緣導線，在預備試驗時可利用可變電阻R調整電流，當正式測定時，則將可變電阻短路，由安培計和伏特計所得的數值可以算出接地電阻。伏安法測量地阻有明顯不足之處，第一：麻煩、繁瑣、工作量大，試驗時，接地棒距離地極為 20~50米，而輔助接地距離接地至少 40~100米。
另外受外界干擾影響極大，在強電壓區域內有時簡直無法測量。五六十年代蘇聯的E型搖表取而代之了伏安法，由攜帶方便，又是手搖發電機，因此工作量比伏安法簡單。
七十年代國產接地電阻儀問世，如：ZC-28,ZC-29，無論在結構、體積、重量、測量范圍、分度值、準確性，都要勝于“E”型搖表。因此，相當一段時間內接地電阻儀都以上海六表廠生產的 ZC 系列為代表的典型儀器。
上述儀器由于手搖發電機的關系，精度也不高。八十年代數字接地電阻儀的投入使用給接地電阻測試帶來了生機，雖然測試的接線方法同 ZC 系列沒什么兩樣，但是其穩定性遠比搖表指針式高得多。
而真正接地電阻儀的一個創舉是在九十年代鉗口式地阻儀的誕生打破了傳統式測試方式。如法國 CA 公司生產的 6411 鉗式接地電阻測試儀稱得上接地電阻測試的一大革命，鉗式接地電阻測試最大特點是不必打輔助地棒，只要鉗住接地線或接地棒就能測出其接地電阻。
上述地阻測試儀是屬單鉗口形式的，具有它的快速測試、操作簡單等優點，但也存在著精度不高的問題，特別是接地電阻在小于 0.7Ω 以下時，無法分辨。再說單鉗口式地阻儀主要用于檢查在地面以上相連的多電極接地網絡，通過環路地阻查詢各接地極接地情況，但不能替代整個網絡的工頻接地電阻測量。
GEOX 雙鉗口接地電阻儀測量范圍和精度均有所提高，但由于鉗口法測量采用電磁感應原理，易受干擾，測量誤差比較大，不能滿足高精度測量要求。武漢市華天電力自動化有限責任公司開發生產的ET3000型雙鉗多功能接地電阻測試儀比較完善地結合了傳統伏安法測量的特點與鉗口法新技術原理，再運用先進的計算機控制技術，成為當代首屈一指的智能型接地電阻測量儀。
具有精度高，功能齊全，操作簡便的特點，可廣泛應用于電力電信系統，建筑大樓，機場，鐵路，油槽，避雷裝置，高壓鐵塔等接地電阻測量。目前在國內郵電、電力、航空等行業都進行了配置。
三、接地電阻測試儀的選用 接地電阻為什么至今仍然是一個被大家所忽視的問題呢？主要是沒有適合理想測量儀器，接地?fù)u表由于眾所周知的原因，測試值精度很差，有時同一個接電阻成了一個抽象的物理量，使人很難捉摸。隨著科學儀器的發展，先進接地電阻測試儀完全控制了地電阻測試的要領，可以做到測試值正確無誤。
目前智能式接地電阻儀非但功能強大；而且可以應付現場各種復雜情況，如有效地排除干擾，自動跟蹤最合適測試條地件，出現各種問題當即智能提示等等，象 GEOX、ET3000等地阻儀還能直接測干擾頻率，干擾電壓，自動校零。
3.接地線的使用應注意哪些事項?
接地線的使用應注意以下事項： （1）工作之前必須檢查接地線。
軟銅線是否斷頭，螺絲連接處有無松動，線鉤的彈力是否正常，不符合要求應及時調換或修好后再使用。 （2）掛接地線前必須先驗電，未驗電掛接地線是基層中較普遍的習慣性違章行為，而驗電的目的是確認現場是否已停電，能消除停錯電、未停電的人為失誤，防止帶電掛接地線。
（3）在工作段兩端，或有可能來電的支線（含感應電、可能倒送電的自備電）上掛接地線。實際工作中，常忽略用戶倒送電、感應電的可能，深受其害的例子不少。
（4）在打接地樁時，要選擇粘結性強的、有機質多的、潮濕的實地表層，避開過于松散、堅硬風化、回填土及干燥的地表層，目的是降低接地回路的土壤電阻和接觸電阻，能快速疏通事故大電流，保證接地質量。 （5）不得將接地線掛在線路的拉線或金屬管上。
其接地電阻不穩定，往往太大，不符合技術要求，還有可能使金屬管帶電，給他人造成危害。 （6）要愛護接地線。
接地線在使用過程中不得扭花，不用時應將軟銅線盤好，接地線在拆除后，不得從空中丟下或隨地亂摔，要用繩索傳遞，注意接地線的清潔工作，預防泥沙、雜物進入接地裝置的孔隙之中，從而影響正常使用的零件。 （7）新工作人員必須經過對接地線使用的培訓、學習，考核合格后，方能單獨從事接地線操作或使用工作。
（8）按不同電壓等級選用對應規格的接地線。這也是容易發生習慣性違章之處，地線的線徑要與電氣設備的電壓等級相匹配，才能通過事故大電流。
（9）不準把接地線夾接在表面油漆過的金屬構 架或金屬板上。 這是在電氣一次設備場所掛接地線時常見的違章現象。
雖然金屬與接地系統相連，但油漆表面是絕緣體，油漆厚度的耐壓達10kV/mm，可使接地回路不通，失去保護作用。 （10）嚴禁使用其它金屬線代替接地線。
其它金屬線不具備通過事故大電流的能力，接觸也不牢固，故障電流會迅速熔化金屬線，斷開接地回路，危及工作人員生命。 （11）現場工作不得少掛接地線或者擅自變更掛接地線地點。
接地線數量和掛接點都是經過工作前慎重考慮的，少掛或變換接地點，都會使現場保護作用降低，使人處于危險的工作狀態。 （12）接地線具有雙刃性，它具有安全的作用，使用不當也會產生破壞效應，所以工作完畢要及時拆除接地線。
帶接地線合開關會損壞電氣設備和破壞電網的穩定，會導致嚴重的惡性電氣事故。 （13）接地線應存放在干燥的室內，要專門定人定點保管、維護，并編號造冊，定期檢查記錄。
應注意檢查接地線的質量，觀察外表有無腐蝕、磨損、過度氧化、老化等現象，以免影響接地線的使用效果。 。
4.使用鉗子應注意哪些事項?
鉗子的規格應與工件規格相適應，以免鉗子小工件大造成鉗 子受力過大而損壞。
使用前應先擦凈鉗子柄上的油污，以免操縱工作時滑脫而導 致事故。使用時必須將工件夾牢后，再用力切割或扭彎。
嚴禁用鉗子代替扳手?jǐn)Q緊或擰松螺栓、螺母等帶棱角的工件，以免損壞螺栓、螺母等工件的棱角。也不能用鉗 柄代替撬棒撬物體，以免造成鉗柄彎曲、折斷或損壞。
使用時，不允許用鉗子切割過硬的金屬絲， 以免造成刃口損壞或鉗體損壞。使用時，不允許也不可以用鉗子代替錘子敲擊零件。
不可用鉗子夾持過熱的工件或夾持工件在火中加熱，以防鉗 口退火。使用完應保持清潔，及時擦凈。
5.鉗型接地電阻測試儀在使用中應該注意些什么問題
為了能正確使用鉗型接地電阻測試儀去測量接地電阻，首先，必須了解其測量原理。
鉗型接地電阻測試儀是用來測量任何有回路系統之接地電阻，該儀器本身能產生一個電源電勢，在任何有回路系統中就能產生電流，因此其測量原理簡而言之是全電路歐姆定律，它測出的是這個回路系統的環路電阻值。用鉗型接地電阻測試儀測量電力線路桿塔接地電阻方法簡單，測量結果可信度高，但只能用于有架空地線的高壓線路上，測量時待測桿塔只允許存在一條接地引下線，如各塔腳的地網是不連通的，應將其余各腳的接地引下線拆開后用臨時線與測量腳的引下線連通（連通點在鉗表之下）。
通過對測量結果的分析，可以判斷出各塔腳的地網是否連通，接地引下線是否存在接觸不良的隱患。
6.鉗形接地使用方法
鉗形接地電阻測試儀（鉗型接地電阻測試儀）的正確使用方法
鉗型接地電阻測試儀的正確使用方法降低電力線路桿塔接地電阻提高線路的耐雷水平，減少雷害事故，在桿塔附近降低接觸電壓和跨步電壓，防止人畜觸電事故。桿塔的接地電阻是一個數據。設計、施工、運行的各個環節都十分重視，要準確測出它的真實數值，并使其低于規定值。以往是使用接地?fù)u表來測量接地電阻的，但從接地網向外引100米的測量線和兩根輔助地極，工作量大，而且受到地形和環境的限制，輔助地極的無法達到，因而很難得到正確的測量結果。近幾年引進鉗型接地電阻測試儀，鉗形接地電阻測試儀測量方法簡便，為廣大線路工作者所歡迎。 能正確使用鉗型接地電阻測試儀去測量接地電阻，首先，了解鉗形接地電阻測試儀測量原理。鉗形接地電阻測試儀是用來測量有回路系統之接地電阻，該儀器本身能產生一個電源電勢，在有回路系統中就能產生電流，鉗形接地電阻測試儀測量原理簡而言之是全電路歐姆定律，它測出的是回路系統的環路電阻值。用鉗式接地電阻測試儀測量桿塔接地電阻時其測量回路系統如圖1：圖1 測量回路系統圖儀器有兩個獨立線圈，一個產生高頻交流電壓e，在測量回路中建立電勢E，相當于一個變壓器，在回路中產生總電流I，它被另一線圈子所接收，其作用相當于電流互感器，于是測量回路的環路電阻： RLOOP>=E/1=e/i=1/NuNi=(e/i)*常數 （1） 表頭顯示的環路電阻RLOOP>； 從測量回路系統圖1分析，環路電阻四部分： （1）Rx>；--待測桿塔的接地電阻。 （2）Re>；--大地電阻，通常認為Re>；≈0，可忽略不計。 （3）Rp>；--其余各桿塔的接地電阻并聯值。RP>=(R1>//R2>；//………//Rn-1>；)其并聯電阻數量多，并聯后數值很小，認為RP>；≈0 (4)Rgw--待測桿塔兩側架空地線電阻的并聯值，其數值很小忽略，即Rgw>；≈0 在忽略了各個甚小的數值后就可認為環路電阻RLOOP就等于待測桿塔的接地電阻Rx>；，即： RLOOP>=Rx>+Re>+(R1>//R2>；……/Rn>)+Rgw>；≈Rx>(2) 根據此測量原理就能引伸出正確的測量方法和正確分析測量結果： 1、待測桿塔的線路有多點接地，亦即是說有架空地線的線路方能采用，否則就不能構成式（2）的環路，即使存在某些環路，但環路內的各部分皆不能忽略時，式（2）便失去成立的依據，例如沒有架空地線的10kV線路桿塔，用此法測量沒有回路，通過另一只塔腳經大地構成回路，表頭雖有顯示，但并不是真正的接地電阻值。 2、待測桿塔在測量時只能存在一條接地引下線，110kV及線路有兩只（或四只）塔腳有接地引下線。當在1腳上測量，3腳的接地引下線不拆開，分為兩種：（a）兩只腳的地網是連通的，則1、3腳通過地網，塔身已構成一個電阻值很小的環路，見圖2(a)，把RX旁路了，將測得很小的數值，例如1W，此值上兩腳間地網及塔身構成的回路電阻值，接地電阻即使很大亦不會被發現，這將會留下安全隱患。（b）如兩只腳的地網不連通，如圖2(b)，則1、3腳各有自己的接地電阻，測1腳時，3腳相當于一基相鄰桿塔，對測量結果幾乎沒有影響。如將3腳的接地引下線拆開后用臨時線與1腳引下線連接（在鉗形表之下），如圖2(b)虛線，相當于了1腳的地網，測量值應有明顯降低，此值才真正是待測桿塔的接地電阻RX的值。 用鉗形接地電阻測試儀測量電力線路桿塔接地電阻方法簡單，鉗型接地電阻測試儀測量結果可信度高，但只能用于有架空地線的高壓線路上，測量時待測桿塔只允許存在一條接地引下線，如各塔腳的地網是不連通的，應將其余各腳的接地引下線拆開后用臨時線與測量腳的引下線連通（連通點在鉗表之下）。通過對測量結果的分析，判斷出各塔腳的地網是否連通，接地引下線是否存在接觸不良的隱患。
7.鉗形表的注意事項
(1)被測線路的電壓要低于鉗表的額定電壓。
(2)測高壓線路的電流時，要戴絕緣手套，穿絕緣鞋，站在絕緣墊上。
(3)鉗口要閉合緊密不能帶電換量程。
用電工測量鉗形表的使用方法及注意事項
鉗形電流表分高、低壓兩種，用于在不拆斷線路的情況下直接測量線路中的電流。其使用方法如下：（1） 使用高壓鉗形表時應注意鉗形電流表的電壓等級，嚴禁用低壓鉗形表測量高電壓回路的電流。用高壓鉗形表測量時，應由兩人操作，非值班人員測量還應填寫第二種工作票，測量時應戴絕緣手套，站在絕緣墊上，不得觸及其它設備，以防止短路或接地。（2） 觀測表計時，要特別注意保持頭部與帶電部分的安全距離，人體任何部分與帶電體的距離不得小于鉗形表的整個長度。（3） 在高壓回路上測量時，禁止用導線從鉗形電流表另接表計測量。測量高壓電纜各相電流時，電纜頭線間距離應在300mm以上，且絕緣良好，待認為測量方便時，方能進行。（4） 測量低壓可熔保險器或水平排列低壓母線電流時，應在測量前將各相可熔保險或母線用絕緣材料加以保護隔離，以免引起相間短路。（5） 當電纜有一相接地時，嚴禁測量。防止出現因電纜頭的絕緣水平低發生對地?fù)舸┍ǘ＜叭松戆踩?。?） 鉗形電流表測量結束后把開關拔至最大程檔，以免下次使用時不慎過流；并應保存在干燥的室內。 鉗形電流表也叫鉗表，臺灣更多的叫鉤表。
鉗形電流表是夾住電線，在不切斷電路的狀態下，檢測電流的方便的測試儀表（也稱無損測量）.
模擬式指針萬用表和數字萬用表是切斷電路檢測電流，而鉗形電流表只是夾在通電電線的外皮上，即可檢測電流.操作簡單，不需要直接連接電路也可安全的檢測大電流.
鉗形表，萬用表和絕緣電阻計都有模擬指針式和數字式兩種.
標準型的檢測范圍：交流，直流均在2A到200A或400A左右，也有可以檢測到2000A大電流的產品；
另有可檢測數mA的微小電流的漏電檢測產品以及可檢測變壓器電源，開關轉換電源等正弦波以外的非正弦波的真有效值（True RMS）的產品. 1： 檢測對象
根據不同的檢測對象，交流電流，直流電流，還是漏電電流來選擇機種；
2：可檢測的最大導體規格
配合檢測場所，有從21mm直徑到53mm直徑不同規格.
3：真效值檢測是否必要
使用平均值方式的鉗形電流表不能正確檢測電機等非正弦波的電路和變壓器的電路.檢測這種電路應該使用真有效值方式的鉗形電流表.
4：其他功能
不僅能檢測電流，還有檢測功能與記錄輸出于一體的機種.
8.請問壓接鉗使用時應注意哪些問題
武漢巨精的壓接鉗使用時應注意：1.此工具不是絕緣的。
當在供電線路附近使用時，一定要使用經過認證的不導電的油管和人身防護準備。否則可以導致嚴重傷害甚至死亡。
2.液壓油在高壓下可以很容易刺破皮膚，造成嚴重傷害、腐爛甚至死亡。如果你被漏出的液壓油弄傷，請立即看醫生。
（1）不要用手檢查是否漏油。（2）當液壓系統在加壓時，不要用手接觸油管和接頭。
（3）檢修前一定要先退壓。3.當操作和檢修時一定要佩戴眼部防護裝置。
否則飛散的碎片或者液壓油可能造成嚴重的眼部傷害。4.使用時請不要把手放在壓頭上。
否則可以造成嚴重傷害甚至死亡。5.使用時要注意模具，連接管和電纜的配套，否則會導致壓接不完全。
6.當聽到退壓閥的聲音后，退壓才完全完成。否則壓接沒有完成。
