測電動機的絕緣的(如何測量電機絕緣)

1.如何測量電機絕緣

測量電機絕緣主要分兩種，一種是繞組對地絕緣，還有就是繞組相間絕緣。都是使用兆歐表（搖表）測量。

另外繞組層間（匝間）絕緣也是一種，但要使用萬用表測量。

測量繞組對地絕緣時，要把電機的接線全都拆 掉。 先檢查搖表的好壞，做開路、短路試驗。搖表沒問題后，用搖表一個表筆接電機外殼，轉動搖把，達到120轉/分，此時另一個表筆接繞組的一端，當讀數穩定時，就是這個繞組的對地絕緣阻值。 三個繞組要分別測量 三次 ，有的電機是已經把星型連接接好了的，只引出三根出線，那就只需搖測一次就行。

相間絕緣就是繞組之間的絕緣，把表筆先接在一個繞組上，然后轉表、測量另一個繞組與它的阻值。 最低要求是每伏一K ，即；1K / V 380V的電機是380K。 一般要大于0.5兆。

層間絕緣使用萬用表測量，就是通過比較三個繞組的直流電阻值來判斷繞組是否存在層間（匝間）短路的故障。當測量后有一組數值明顯偏小時，就懷疑這組層間有問題了。

2.測量電氣設備的絕緣電阻,應注意哪些事項

絕緣電阻表在工作時，自身產生高電壓，而測量對象又是電氣設備，所以必須正確使用，否則就會造成人身或設備事故。使用前要做好以下準備：

(1)測量前必須將被測設備電源切斷，并對地短路放電，決不允許設備帶電進行測量，以保證人身和設備的安全。

(2)對可能感應高壓電的設備，必須消除這種可能性后，再能進行測量。

(3)被測物表面要清潔，減小接觸電阻，確保測量結果的正確性。

(4)測量前要檢查絕緣電阻表是否處于正常工作狀態，主要檢查其“0”和“∞”兩點。即搖動手柄，使電機達到額定轉速，絕緣電阻表在短路時應指在“0”位置，開路時應指在“∞”位置。

(5)絕緣電阻表使用時應放在平穩、牢固的地方，且遠離大的外電流導體和外磁場。

做好上述準備工作就可正式進行測量了。在測量時，還要注意絕緣電阻表的正確接線，否則將引起不必要的誤差甚至錯誤。

絕緣電阻表的接線柱共有三個：一個為“L”（線端），一個為“E”（地端），再一個為“G”（屏蔽端，也叫保護環）。一般被測絕緣電阻都接在“L”、“E”端之間，但當被測絕緣體表面漏電嚴重時，必須將被測物的屏蔽環或不須測量的部分與“G”端相連接。這樣漏電流就經由屏蔽端“G”直接流回發電機的負端形成回路，而不再流過絕緣電阻表的測量機構（動圈）。這樣就從根本上消除了表面漏電流的影響，特別應該注意的是在測量電纜線芯和外表之間的絕緣電阻時，一定要接好屏蔽端鈕“G”，因為當空氣濕度大或電纜絕緣表面不干凈時，其表面的漏電流很大。為防止被測物因漏電而對其內部絕緣測量所造成的影響，一般在電纜外加一個金屬屏蔽環，與絕緣電阻表的“G”端相連。

當用絕緣電阻表搖測電器設備的絕緣電阻時，一定要注意“L”和“E”端不能接反。正確的接法是：“L”線端鈕接被測設備導體，“E”地端鈕接地的設備外殼，“G”屏蔽接被測設備的絕緣部分。如果將“L”和“E”接反了，“G”將失去屏蔽作用而給測量帶來很大誤差。另外，因為“E”端內部引線同外殼的絕緣程度比“L”端與外殼的絕緣程度要低，當絕緣電阻表放在地上使用時，采用正確接線方式時，“E”端對儀表外殼和外殼對地的絕緣電阻，相當于短路，不會造成誤差，而當“L”與“E”接反時，“E”對地的絕緣電阻同被測絕緣電阻并聯，而使測量結果偏小，給測量結果帶來較大誤差。

由此可見，要想準確地測量出電氣設備等的絕緣電阻，必須對絕緣電阻表進行正確的使用，否則，將失去測量的準確性和可靠性

3.如何測量電機的絕緣電阻

電動機絕緣測量方法及注意事項 電機絕緣電阻測量一般分為三個部分：電機繞組對地絕緣測量、電機繞組相間絕緣測量和電機外繞組層間（匝間）絕緣測量，用型兆歐表測量繞組對地絕緣和繞組相間絕緣，用萬用表測量外繞組層間（匝間）絕緣。

在介紹電機絕緣測量方法之前首先介紹所要用到的儀表（兆歐表）的基本知識及兆歐表使用方法，只有正確使用兆歐表才能取得準確的電機絕緣電阻測試數據。兆歐表接線須知 在測量時，要注意兆歐表的正確接線，否則將引起不必要的誤差甚至錯誤。

兆歐表的接線柱共有三個：一個為“L”即線端，一個“E”即為地端，再一個“G”即屏蔽端（也叫保護環），一般被測絕緣電阻都接在“L”和“E”端之間，但當被測絕緣體表面漏電嚴重時，必須將被測物的屏蔽環或不須測量的部分與“G”端相連接。這樣漏電流就經由屏蔽端“G”直接流回發電機的負端形成回路，而不在流過兆歐表的測量機構（動圈）。

這樣就從根本上消除了表面漏電流的影響，特別應該注意的是測量電纜線芯和外表之間的絕緣電阻時，一定要接好屏蔽端鈕“G”，因為當空氣濕度大或電纜絕緣表面又不干凈時，其表面的漏電流將很大，為防止被測物因漏電而對其內部絕緣測量所造成的影響，一般在電纜外表加一個金屬屏蔽環，與兆歐表的“G”端相連。 當用兆歐表搖測電器設備的絕緣電阻時，一定要注意“L”和“E”端不能接反，正確的接法是：“L”線端鈕接被測設備導體，“E”地端鈕接地的設備外殼，“G”屏蔽端接被測設備的絕緣部分。

如果將“L”和“E”接反了，流過絕緣體內及表面的漏電流經外殼匯集到地，由地經“L”流進測量線圈，使“G”失去屏蔽作用而給測量帶來很大誤差。另外，因為“E”端內部引線同外殼的絕緣程度比“L”端與外殼的絕緣程度要低，當兆歐表放在地上使用時，采用正確接線方式時，“E”端對儀表外殼和外殼對地的絕緣電阻，相當于短路，不會造成誤差，而當“L”與“E”接反時，“E”對地的絕緣電阻同被測絕緣電阻并聯，而使測量結果偏小，給測量帶來較大誤差。

兆歐表使用方法及注意事項 兆歐表在工作時，自身產生高電壓，而測量對象又是電氣設備，所以必須正確使用，否則就會造成人身或設備事故。1、測量前，應將兆歐表保持水平位置，左手按住表身，右手搖動兆歐表搖柄，轉速約120r/min，指針應指向無窮大（∞），否則說明兆歐表有故障。

2、測量前，應切斷被測電器及回路的電源，并對相關元件進行臨時接地放電，以保證人身與兆歐表的安全和測量結果準確。3、對可能感應出高壓電的設備，必須消除這種可能性后，才能進行測量。

4、被測物表面要清潔，減少接觸電阻，確保測量結果的正確性。5、兆歐表使用時應放在平穩、牢固的地方，且遠離大的外電流導體和外磁場。

6、測量時必須正確接線。兆歐表共有3個接線端（L、E、G）。

測量回路對地電阻時，L端與回路的裸露導體連接，E端連接接地線或金屬外殼；測量回路的絕緣電阻時，回路的首端與尾端分別與L、E連接；測量電纜的絕緣電阻時，為防止電纜表面泄漏電流對測量精度產生影響，應將電纜的屏蔽層接至G端。7、搖動兆歐表后，各接線柱之間不能短接，以免損壞。

8、兆歐表接線柱引出的測量軟線絕緣應良好，兩根導線之間和導線與地之間應保持適當距離，以免影響測量精度。9、搖動兆歐表時，不能用手接觸兆歐表的接線柱和被測回路，以防觸電。

10、搖動兆歐表后，時間不要久。11、轉速大約120r/min時，指針?biāo)缸x數即為絕緣電阻值。

由此可見，要想準確地測量出電氣設備等的絕緣電阻，必須對兆歐表進行正確的使用，否則，將失去了測量的準確性和可靠性。做好上述準備工作后就可以進行測量了。

正確掌握兆歐表使用及接線后，下面分別介紹電機繞組對地絕緣電阻測量、電機繞組相間絕緣電阻測量和電機外繞組層間（匝間）絕緣電阻測量方法。電機繞組對地絕緣測量1、測量電機繞組對地絕緣時，要把電機的接線全都拆掉。

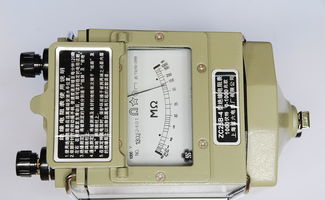

2、檢查ZC25-3型兆歐表的好壞，做開路、短路試驗。3、搖表沒問題后，用搖表一個表筆接電機外殼，轉動搖把，達到120轉/分，此時另一個表筆接繞組的一端，當讀數穩定時，就是這個繞組的對地絕緣阻值。

三個繞組要分別測量三次，有的電機是已經把星型連接接好了的，只引出三根出線，那就只需搖測一次就行。電機繞組相間絕緣測量 相間絕緣就是繞組之間的絕緣，把表筆先接在一個繞組上，然后轉表、測量另一個繞組與它的阻值。

最低要求是每伏一千歐姆，即1kΩ/V。380V的電機是380kΩ。

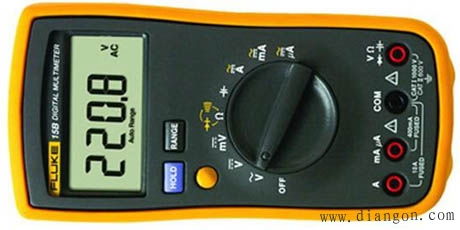

一般要求電機相間絕緣電阻>0.5MΩ。電機繞組層間（匝間）絕緣電測量 電機繞組層間（匝間）絕緣測量要使用萬用表測量。

就是通過比較三個繞組的直流電阻值來判斷繞組是否存在層間（匝間）短路的故障。當測量后有一組數值明顯偏小時，就懷疑這組層間有問題了。

采用500V兆歐表（俗稱的搖表），先測繞組對機殼的絕緣電阻值，數值越大越好；測量繞組之間的絕緣電阻值（需要把3個繞組的接線拆開，然后兩兩分別測量），也是數值越大越好。測量的絕緣電阻值為0或者小于0.4MΩ就說明絕緣。
