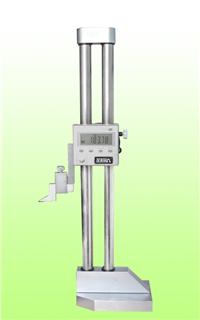

高度規的(高度規測量尺寸較多怎樣記住)
1.高度規測量尺寸較多怎樣記住
卡尺還包括數顯卡尺、帶表卡尺以及不帶任何微小顯示的簡易卡尺等.常用游標卡尺按其精度可分為3種：即0.1毫米、0.05毫米和0.02毫米.測量范圍也有所不同，有100mm、150mm、200mm、300mm、500mm、600mm、1000mm、1500mm、2000mm等規格.測量誤差除受卡尺本身精度影響外，還與使用者的操作等因素有直接關系，當測量尺寸越大時，其操作誤差就越大.所以測量誤差不是一個確定的值，而是大于量具本身顯示精度的值.這個值大約在量具本身顯示精度的1~3倍之間.。
2.使用高度規應注意那些事項
鉗工常用的量具有卡尺、千分尺、百分表、萬能量角器、劃線高度尺、刀口尺、直角尺、深度尺等。
在使用時，應該輕拿輕放。在用卡尺進行測量時，卡尺的尺身應與被測量工件保存平行或垂直，測量時，手的測量力不要太大，力量大了，卡尺的卡腳會變形。
測得的數據也會失真。測量時，要把卡尺左右輕輕的左右搖一搖，以使卡尺與被測量的工件保持垂直與平行的狀態，以測得最小距離。
（因為垂線最短，否則就不是真實的尺寸）用千分尺進行測量時，也是同樣的道理，千分尺的尺身要與被測量的工件保存垂直，在夾住工件時，要把尺身上下?lián)u一搖，以便測得最小距離。千分尺因為有測量的棘輪，所以一般不存在測量力的大小問題，只是在測量時，手要拿在棘輪的旋柄上，而不能握住尺筒進行測量。
量具平時要保存清潔，用完后，要放在量具盒里，以免磕碰或者跌落，而使量具損壞。劃線高度尺在測量和劃線前，先要檢查高度尺的零線是否對齊零線，高度尺的劃線的測量腳是硬質合金的材料，盡管很硬，但是也很脆，最忌諱磕碰。
所以，在劃線接觸工件時，動作要輕。以免動作過大造成損壞。
3.二次元高度規如何操作
操作簡單，易學易懂！ 其實很簡單，二次元是二維的 包括投影儀（X Y），高度規（XZ,YZ）是只能測量平面的。
利用光學成像，把物件外型數據導入電腦，然后通過軟件測量物件。影像測量儀主要是應用在平面測量，即二次元測量，因而又叫二次元測量儀，簡稱二次元。
影像儀自然就是影像測量儀的簡稱了。 自動影像測量儀是在數字化影像測量儀的基礎加上了基于機器視覺的自動邊緣提取、自動理匹去毛刺、自動測量合成，從而具有了點哪走哪、自動測量；CNC走位、自動測量；自動學習、批量測量等十分優異的功能。
同時，基于機器視覺的自動對焦，可以滿足于清晰造影下的輔助測高需要，亦可加入觸點測頭完成坐標測高。自動影像測量是影像測量技術的高級階段，具有高度智能化與自動化特點。
SK4520A自動影像測量儀 SK系統自動影像測量儀保留了SK數字化影像儀的以下技術特點： * 集CNC快速測量、CAD逆向測繪、圖影管理于一身。運用了現代光學、計算機屏幕測量、空間幾何運算和精密運動控制等前沿技術，是集光、機、電、軟件為一體的高度智能化設備。
具有三軸數控、點哪走哪、圖影同步、實時校驗、誤差修正、工件隨意放置、CNC快速測量等基礎性能。 * 具有極高的數字化程度，全部操作均由鼠標完成。
柔和的三軸微米數控能力，實現點哪走哪、同步讀數、人機合一；良好的人機界面將煩瑣的操作過程有機集成，擺脫手搖時代的機械局限；實時非線性誤差修正使其突破了傳統設備中存在的精度與速度極限；便捷的CNC快速測量，通過樣品實測、圖紙計算、CNC數據導入等方式建立CNC坐標數據，由儀器自動走向每一個目標點進行測量操作，數十倍于手搖式測量設備的工作能力下人員輕松高效。 * 具有優異的高速性能，基于獨有的高速位移傳感技術，其±2um測量精度下的速度可達500mm/min，其工作效率是工具顯微鏡或測量投影儀等手搖式測量儀器的數十倍以上。
位移驅動為0.1um，位移解析度為0.4um，重合精度達±2um，線性精度±（3+L/100） um，這些參數均優于傳統設備和同類產品。 * 具有空間幾何運算能力，可以利用軟件技術完成空間坐標系旋轉和多坐標系之間的復雜換算，被測工件可隨意放置，隨意建立坐標原點和基準方向并得到測量值，同時在屏幕上呈現出標記，直觀地看出坐標方向和測量點，使最為常見的基準測量變得十分簡便而直觀，也使分度盤這個機械時代的產物與搖柄一起成為歷史。
* 具有支持個性化的軟件平臺，具有圖像保存、編輯、處理等圖影管理功能。全新的測繪操作，可輕松描繪或?qū)隒AD圖形。
還可根據客戶需求擴充測量模塊，從而滿足個性化特點和綜合測量的快速需要，使測量設備具有量身定做的軟件靈魂。 優秀性能使其在 在電子、刀具、塑膠、精密零件、彈簧、沖壓件、接插件、模具、軍工、航天航空、高等院校、科研院所等領域具有廣泛運用空間。
4.高度規的使用范圍
高度規使用
1、平面度的簡單測量：
①把工件被測面放在平板上用目測法觀察工件與平板之間縫隙的大小進行測量；
②把工件被測面放在平板上用厚薄規（塞尺）進行測量；
③用三個千斤頂（可調支撐頂尖）把被測面朝上支撐好，用高度尺裝上杠桿百分表（千分表）校正好三個基準點后進行測量。
2.、平行度的簡單測量：
①把工件基準面朝下放在平板上，用百分表（千分表）對到被測面并使指針偏擺過半圈左右，緊貼平板輕輕推動工件，從百分表（千分表）上讀出指針變動量；
②把工件基準面朝下放在平板上，用高度尺裝上杠桿百分表（千分表） 對到被測面并使指針偏擺過半圈左右，緊貼平板輕輕推動高度尺，從杠桿百分表（千分表）上讀出指針變動量。
3.、跳動或同軸度的簡單測量：把軸類零件相同尺寸的部位（基準圓）放在一個或兩個V型槽內，與帶百分表或千分表的高度規一起放在平板上，把表頭對準被測部位，慢慢轉動零件，讀出表上的指針變動量就可得到圓跳動或同軸度。
