cad中剖切(工程實務剖面圖需要注意哪些)

1.工程實務剖面圖需要注意哪些

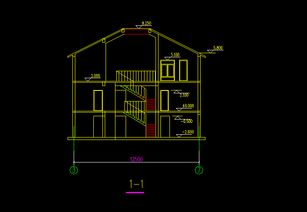

1.先了解剖面圖的剖切位置與編號，從底層平面上可以看到剖面圖的剖切位置在軸線之間，斷開位置從客廳、餐廳到廚房，切斷了客廳的飄窗和廚房的外窗。

2.了解被剖切到的墻體、樓板和屋頂，可以看到，被剖切到的墻體有A軸線墻體、D軸線墻體和F軸線的墻體及其上的窗洞。屋面排水坡度為2%，以及挑檐的形狀。

3.了解可見的部分，剖面圖中可見部分主要是入戶門，門高2100mm，門寬在平面圖上表示，為900mm. 4.了解剖面圖上的尺寸標注。從左側的標高可知飄窗的高度，從右側的標高可知廚房外窗的高度。

建筑物的層高為3000mm，從地下室到屋頂?shù)母叨葹?0.4m.。
