pcba功能測試(什么是pcba測試什么是pcba測試,pcbatest是什么)
1.什么是pcba測試什么是pcba測試,pcbatest是什么

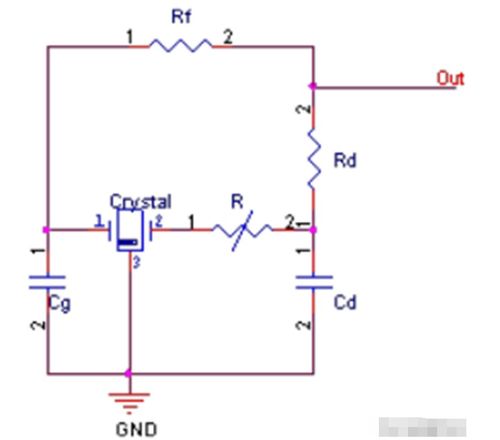

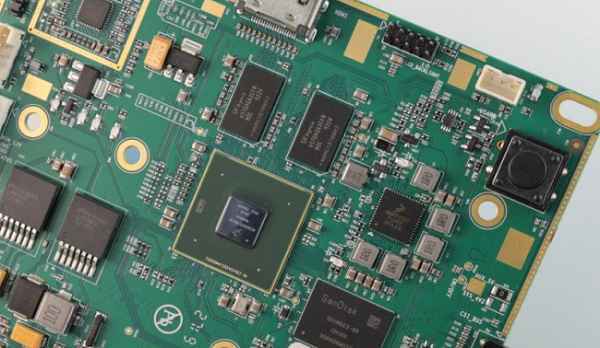

pcba test即PCBA測試的意思，主要是指PCBA加工過程的測試。
PCBA是指經過元器件的采購，SMT貼片加工，DIP插件，PCBA測試，最后完成成品組裝的一項電子加工服務。 PCBA測試是PCBA加工過程的產品測試，可以有效的控制電子加工過程的品質，提高產品的出貨品質。
PCBA測試主要包括AOI、飛針測試（ICT）、FCT功能測試和老化測試，PCBA測試具體要求一般根據客戶的要求進行測試點測試和一般性功能測試等測試，為客戶提供完美的產品。
2.pcba 要測試那幾項
藍牙PCBA功能測試：
1.系統控制中心：
這部分一般是PC、MCU、ARM等小型1653或者中型的中央處理器組成，它主要作用是控制整個測試過程的進程，并對每一步的測試內容進行判斷和記錄，最終得出測試結果。它是整個測試系統的核心大腦。
2. 控制執行部分：
控制執行部分主要由I/O部件組成，它是測試過程邏輯動作的感應和執行機構。系統通過它來搭建各種測試環境，實現測試功能。
3. 參數測量部分：
測量部分主要由一些測量用的板卡、儀表組成。它主要可以完成測試過程中各種模擬或者數字量的采集工作。所以有時我們又稱其為數據采集部分。
可以搜索 深圳天罡微科技 了解更詳細的，希望可以幫助到您
3.PCB(PCBA)板的測試方法有哪些
之間的不同而迥異。不清楚地理解制造商工藝，就不可能采用最合適的測試方案。因此，執
行DFT 規則的DFT 小組必須清楚現有的測試策略。
目前的測試方法主要有以下五種：
1.手工視覺測試
手工視覺測試是通過人的視覺與比較來確認PCB 上的元件貼裝，這種技術是使用最為廣泛的
在線測試方法之一。但是隨著產量的增加和電路板及元件的縮小，這個方法越來越不適用了。
低的預先成本和沒有測試夾具是它的主要優點；同時，很高的長期成本、不連續的缺陷發覺、
數據收集困難、無電氣測試和視覺上的局限也是這種方法的主要缺點。
2.自動光學檢查（Automated Optical Inspection,AOI）
這種測試方法也稱為自動視覺測試，通常在回流前后使用，是較新的確認制造缺陷的方法，
對元器件的極性、元器件是否存在的檢查效果比較好。它是一種非電氣的、無夾具的在線技
術。其主要優點是易于跟隨診斷、程序容易開發和無夾具；主要缺點是對短路識別較差，且
不是電氣測試。
3.功能測試（Functional Test）
功能測試是最早的自動測試原理，它是特定PCB 或特定單元的基本測試方法，可用各種測試
設備來完成。功能測試主要有最終產品測試（Final Product Test）和最新實體模型（Hot
Mock-up）兩種。
4.飛針測試機（Flying-Probe Tester）
飛針測試機也稱為探針測試機，也是一種常用的測試方法。由于在機械精度、速度和可靠性
低產量制造所需要的具有快速轉換、無夾具能力的測試系統的要求，使得飛針測試成為最佳
選擇。飛針測試機的主要優點是，它是最快速的到達市場時間（Time To Market）的工具，
自動生成測試，無夾具成本，良好的診斷和易于編程。
5.制造缺陷分析儀（Manufacturing Defect Analyzer,MDA）
MDA 是一種用于高產量/低混合環境中只診斷制造缺陷的好工具。這種測試方法的主要優點是
前期成本較低，高輸出，容易跟隨診斷和快速完全的短路以及開路測試等；主要缺點是不能
進行功能測試，通常沒有測試覆蓋指示，必須使用夾具，測試成本高等。
4.PCBA測試設備技術優點以及操作安全預防措施
PCBA中文叫實裝電路板。在PCBA的批量生產過程中，由于設備和操作者的各種可能的因素，不可能保證生產出來的PCBA全部都是
完好品。這就要求在生產的末端加入各種的測試設備和測試工具，以保證出廠的所有實裝電路板與設計的各種規格和參數完全一
致。這就產生了ICT、AOI、X-Ray、Boundary-Scan、FCT等各種測試手段。
操作安全預防措施：
1、確認ATE自動測試儀的供電電源為：110~~220V范圍內，超出其范圍，有可能導致ATE自動測試儀不能正常工作，或發生不能預知的危險；
2、ATE自動測試儀電源供電應有規范的接地端，測試系統的機柜應良好的接地；
3、切勿將測試儀拆開，ATE自動測試儀內部有些地方存在高壓，不慎接觸可能會發生觸電事故；
4、給系統供電的交流電源前端，必須使用合乎規范的漏電開關，以保護操作者；
5、若一旦發現ATE自動測試儀發出異味或冒煙，請立即切斷ATE自動測試儀的供電電源和被測對象的供電電源，并盡快與海林公司聯系??！
