氧探頭原理及(氧傳感器工作原理以及簡介)
1.氧傳感器工作原理以及簡介
導語：氧傳感器的英文名為L(zhǎng)AMBADA SENSOR，是一種用來減少排放出的氣體中的污染物的發動機，是我們國家進行減少排污、環境保護的重要工具之一。這篇文章主要為大家介紹氧傳感器的工作原理。
氧傳感器簡介
氧傳感器的作用是安裝在發動機內，然后在發動機工作的時候，對發動機排放出的污染物中的氧氣的濃度進行檢測。一旦氧傳感器檢測到氧氣的濃度和含量，就會將氧氣含量以電壓的信號的方式來傳遞給ECU電腦，從而使發動機控制閉環，并且將過多的空氣的含量作為控制目標，實現最大轉化效率，使得發動機排放出來的污染物得到凈化和轉化。
氧傳感器的工作原理
氧傳感器是讓發動機點少大氣排污的必不可少的元件之一，它使用了三元催化轉化器將發動機排出氣體中的污染物催化成無毒無害的分解物，不僅如此，如果發動機排出的污染物中含有CO、HC以及NOx等氣體，三元催化轉化器對這幾種氣體的分解能力急劇下降，或者混合氣體在空氣中憑空燃燒也會引起三元催化轉化器的工作效率低下，這時候，氧傳感器就發揮作用了——它可以檢測到發動機排放出的氣體里面氧氣的濃度高低，并且及時地向ECU發出FEEDBACK（反饋信號），然后ECU通過氧傳感器來控制噴油器的工作效率和噴油量的多少，從而使得混合氣體的空燃比值降低到理論比值——14.7左右。
當混合氣體內的空燃比值低于14.7這個理論值的時候，這個現象就表示發動機排放出的污染物的含氧量比較低，發動機的陶瓷管靠外一邊的含氧離子比較少，這使得氧傳感器發出的電壓信號為1.0V左右；而當混合氣體內的空燃比值為14.7的時候，氧傳感器就會發出電伏為0.4V到0.5V的基準電動勢；然而，當混合氣體的空燃比值比較高，超過14.7的時候，污染排放物中的氧氣含量比較高，因此發動機里面的陶瓷管內部和外部的含氧離子比較多，并且濃度差比較小，導致氧傳感器發出比較低的電動勢，甚至接近于0,。
通過這篇文章，大家是否對氧傳感器和它的工作原理有了進一步的了解呢？希望大家都能在車上的發動機上面裝配上氧傳感器，為國家環境保護貢獻一份力量哦！想了解更多相關的內容的話，就多多登錄土巴兔吧！
2.氧氣傳感器工作原理詳細介紹
氧傳感器是安裝在發動機上為了減少排氣污染的裝置。也可以說是汽車尾氣的過濾器，在當今霧霾嚴重的今天氧傳感器是必不可少的原件。氧傳感器具有了結構簡單、響應迅速、維護容易、使用方便和節約能源等優點，這么神奇的裝置大家沒興趣了解一下嗎？
氧傳感器是一種用來檢測某設備排氣中氧的濃度，并向ECU發出反饋信號，再由ECU控制噴油器噴油量的增減，從而將混合氣的空燃比控制在理論值附近的傳感器。
其工作原理與干電池相似，傳感器中的氧化鋯元素起類似電解液的作用。其基本工作原理是：在一定條件下（高溫和鉑催化），利用氧化鋯內外兩側的氧濃度差，產生電位差，且濃度差越大，電位差越大。大氣中氧的含量為21%，濃混合氣燃燒后的廢氣實際上不含氧，稀混合氣燃燒后生成的廢氣或因缺火產生的廢氣中含有較多的氧，但仍比大氣中的氧少得多。
在高溫及鉑的催化下，帶負電的氧離子吸附在氧化鋯套管的內外表面上。由于大氣中的氧氣比廢氣中的氧氣多，套管上與大氣相通一側比廢氣一側吸附更多的負離子，兩側離子的濃度差產生電動勢。當套管廢氣一側的氧濃度低時，在電極之間產生一個高電壓（0。6~1V），這個電壓信號被送到ECU放大處理，ECU把高電壓信號看作濃混合氣，而把低電壓信號看作稀混合氣。
根據氧傳感器的電壓信號，電腦按照盡可能接近14.7:1的理論最佳空燃比來稀釋或加濃混合氣。因此氧傳感器是電子控制燃油計量的關鍵傳感器。氧傳感器只有在高溫時（端部達到300°C以上）其特性才能充分體現，才能輸出電壓。它在約800°C時，對混合氣的變化反應最快，而在低溫時這種特性會發生很大變化。
氧傳感器也有其缺點，但是它的利遠大于弊端，它不僅為現在惡化的環境起到了緩解的作用，還潛移默化的保護了我們的健康，使我們呼入的氧氣更加干凈。小兔提醒大家應當經常清理發動機里的鉛，如果駕駛室裝有三元催化裝置務必要加以重視。

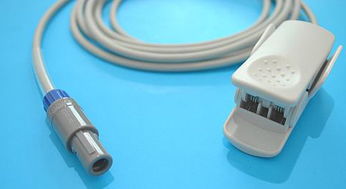

3.血氧探頭的工作原理
要看探頭的匹配的血氧電路是什么，數字的還是模擬的？雙波長的還是多波長的？
不過對于發光管部分不管是數字的還是模擬的，均一致；
根據Beer-Lambert定律；
一般通常會采用660nm、940nm兩種，實際測量過程為電路控制交替發光，也有其他波長的915nm、904nm;
如果是模擬探頭接收端一般采用與波長匹配的光敏二極管，注意參數選擇（匹配后級電路）；
如果是數字探頭 一般接收管采用光頻轉換器，詳細規格網上都有；
希望對你有幫助
4.氧氣傳感器工作原理是什么
氧傳感器是一種用來檢測某設備排氣中氧的濃度，并向ECU發出反饋信號，再由ECU控制噴油器噴油量的增減，從而將混合氣的空燃比控制在理論值附近的傳感器。
其工作原理與干電池相似，傳感器中的氧化鋯元素起類似電解液的作用。其基本工作原理是：在一定條件下（高溫和鉑催化），利用氧化鋯內外兩側的氧濃度差，產生電位差，且濃度差越大，電位差越大。
大氣中氧的含量為21%，濃混合氣燃燒后的廢氣實際上不含氧，稀混合氣燃燒后生成的廢氣或因缺火產生的廢氣中含有較多的氧，但仍比大氣中的氧少得多。 在高溫及鉑的催化下，帶負電的氧離子吸附在氧化鋯套管的內外表面上。
由于大氣中的氧氣比廢氣中的氧氣多，套管上與大氣相通一側比廢氣一側吸附更多的負離子，兩側離子的濃度差產生電動勢。 當套管廢氣一側的氧濃度低時，在電極之間產生一個高電壓（0。
6~1V），這個電壓信號被送到ECU放大處理，ECU把高電壓信號看作濃混合氣，而把低電壓信號看作稀混合氣。 根據氧傳感器的電壓信號，電腦按照盡可能接近14。
7:1的理論最佳空燃比來稀釋或加濃混合氣。 因此氧傳感器是電子控制燃油計量的關鍵傳感器。
氧傳感器只有在高溫時（端部達到300°C以上）其特性才能充分體現，才能輸出電壓。它在約800°C時，對混合氣的變化反應最快，而在低溫時這種特性會發生很大變化。
氧傳感器也有其缺點，但是它的利遠大于弊端，它不僅為現在惡化的環境起到了緩解的作用，還潛移默化的保護了我們的健康，使我們呼入的氧氣更加干凈。
5.氧傳感器工作原理
氧化鋯傳感器的外表面電極插入廢氣管中，與廢氣接觸，內表面電極與大氣相通。
氧化鋯是固體電解質，它在一定的溫度時能與氧氣發生電離作用。當廢氣中的氧與大氣中的氧含量有差異時，如大氣中的氧濃度比廢氣中的氧濃度高時（混合氣濃），氧離子就從大氣側的內表面電極向排氣側的外表面電極移動，于是在兩個電極之間便產生一個電動勢，亦即信號電壓。
當產生的信號電壓低時（0.1V），表明廢氣中含氧量高，混合氣稀。產生的信號電壓高時（1V），表明廢氣中含氧量低，混合氣濃。
ECU根據氧傳感器送來的信號電壓及時修正噴油量，實行閉環控制使空燃比回到理論值，以減少排污，提高經濟性。
6.氧傳感器原理
發動機工作時，廢氣從傳感器外表面即工作面流過，因高溫使氧分子發生電離，由于鋯管內外表面的兩個電極之間產生一個微小的電壓，正常工作時氧傳感器輸出電壓在0.1V-0.9V之間。當發動機燃燒濃混合氣時，廢氣中含氧量較少，鋯管中氧離子移動較快，產生電壓約0.8V-1V；當燃燒稀混合氣時，廢氣便有一定量的氧分子，使鋯管中氧氣移動能力減弱，只產生0.1V的電壓。即
噴油量偏少—>空燃比大—>廢氣中氧含量大—>氧傳感器產生0.1V電壓—>ECU控制噴油量增大
噴油量偏大—>空燃比小—>廢氣中氧含量少—>氧傳感器產生0.9V電壓—>ECU控制噴油量減少
氧傳感器就是將所檢測到的電壓信號傳送（信息反饋）給ECU,ECU根據氧傳感器的信號來不斷調整噴油脈沖寬度，改變噴油量，使噴油量始終在理想值（14.7:1）附近上下波動，以達到理想空燃比的要求。
7.氧氣傳感器的應用及原理解析
氧氣傳感器，顧名思義，一種用于檢測氧氣濃度的儀器，并將其檢測到的信息反饋給相關人員或設備。
可能有些人對這個概念還不是太熟悉，在我們的日常生活中，通常它是隱藏的，比如最貼近我們的汽車內部，其實氧氣傳感器的應用非常的廣泛，還比如說應用在一些造紙業、化工廠、醫藥等。接下來，就有我向大家仔細介紹介紹氧氣傳感器的一些工作原理以及它的應用吧。
氧傳感器是汽車上的標準配置，它是利用陶瓷敏感元件測量汽車排氣管道中的氧電勢，由化學平衡原理計算出對應的氧濃度，達到監測和控制燃燒空燃比，以保證產品質量及尾氣排放達標的測量元件。氧傳感器廣泛應用于各類煤燃燒、油燃燒、氣燃燒等爐體的氣氛控制，它是目前最佳的燃燒氣氛測量方式，具有結構簡單、響應迅速、維護容易、使用方便、測量準確等優點。
運用該傳感器進行燃燒氣氛測量和控制既能穩定和提高產品質量，又可縮短生產周期，節約能源。 汽車上的氧傳感器工作原理與干電池相似，傳感器中的氧化鋯元素起類似電解液的作用。
其基本工作原理是：在一定條件下，利用氧化鋯內外兩側的氧濃度差，產生電位差，且濃度差越大，電位差越大。大氣中氧的含量為21%，濃混合氣燃燒后的廢氣實際上不含氧，稀混合氣燃燒后生成的廢氣或因缺火產生的廢氣中含有較多的氧，但仍比大氣中的氧少得多。
在高溫及鉑的催化下，帶負電的氧離子吸附在氧化鋯套管的內外表面上。由于大氣中的氧氣比廢氣中的氧氣多，套管上與大氣相通一側比廢氣一側吸附更多的負離子，兩側離子的濃度差產生電動勢。
當汽車套管廢氣一側的氧濃度低時，在氧傳感器電極之間產生一個高電壓（0.6~1V），這個電壓信號被送到汽車ECU放大處理，ECU把高電壓信號看作濃混合氣，而把低電壓信號看作稀混合氣。根據氧傳感器的電壓信號，電腦按照盡可能接近14.7:1的理論最佳空燃比來稀釋或加濃混合氣。
因此氧傳感器是電子控制燃油計量的關鍵傳感器。氧傳感器只有在高溫時（端部達到300°C以上）其特性才能充分體現，才能輸出電壓。
它在約800°C時，對混合氣的變化反應最快，而在低溫時這種特性會發生很大變化。 氧傳感器廣泛用于石油、化工、煤炭、冶金、造紙、消防、市政、醫藥、汽車、氣體排放監測等行業。
經過以上的介紹，您是否對氧氣傳感器已經有了一個較全面的了解了呢？根據我個人的經驗知識也只能為大家提供這么多的信息了，也許還不夠完善，但是，希望這些僅有的個人信息能幫助到大家。不是有句話：“活到老學到老”，知識學無止境，但是我覺得在我們身邊的，與我們息息相關的事物的知識信息都應該對它們有個大概的了解。
