放光纖(在施工過程中布放光纜都要注意什么要求)

1.在施工過程中布放光纜都要注意什么要求

1.施工前須對光纜進行單盤檢測，如：外表質量、衰減指標等。

2.光纜布放時，先須用一段牽引繩與光纜中間加強件相連接，并用網套或膠帶與護套

相固定；若管道光纜，牽引繩與光纜加強件最好用一個專用旋轉牽引頭，不允許直

接拉光纜外護套牽引。

3.對于2KM以上段長的光纜布放，不允許一次性從頭至尾放完，須把光纜盤放在布放

地段的中間，倒“8”字形向兩頭放。

4.施工時切忌光纜彎曲半徑小于規定的彎曲半徑，切忌光纜嚴重彎曲導致打“死扣”。

5.管道光纜布放時，若遇管道在拐角或兩側管道孔高低不一致時，一定要指定專人謹

慎布放。

6.架空、管道光纜的短暫拉力≤1500N（相當于150kg）

直埋光纜的短暫拉力≤3000N（相當于300kg）

在光纜布放過程中，可采用恒力布放牽引機或用2-3人在前面均勻牽引，用力不可

過猛，更不可采用多人一起用力牽引，若2-3人牽引不能拉動光纜時，可采用中間

接力牽引，布放速度采用5-15米/分鐘為宜。

7.對于架空光纜的布放，最好每個桿子之間掛1-2個臨時牽引導輪，不允許用掛鉤代

替。

8.直埋光纜敷放完畢，應采用30cm厚的預回土，應是細土，不能將磚頭、石塊或礫石

等填入。對于細土困難地段，也不能少于10cm。

2.光纖敷設時,需要注意哪些問題

1） 光纜施工要嚴格按照施工的規范進行；

2)

光纜轉彎時，其轉彎半徑要大于光纜自身直徑的15-20倍，如架空光纜在上下桿塔時，應當盡量減小彎曲的角度，同時給光纜盤施加助力，減少光纜的防線張力；

3） 光纜布放前，應對施工及相關人員就施工應注意的事項進行適當?shù)呐嘤?xùn)，如放線方法要領和安全等內容，并確保施工人員服從指揮；

4） 應安排相關人員分布在光纜盤放線處、穿越障礙點、地形拐彎處等處，以便及時發現問題，排除故障，控制放線中的速度，并減小放線盤的張力；

5） 光纜布放過程如遇到障礙，應停止拖放，及時排除。不能用大力拖過，否則會造成光纜損傷；

6） 光纜放線時，張力要穩定，不能超過光纜標準的要求拉力。

7)

光纜在受到大張力，以小角度通過彎曲半徑很小的滑輪或有棱角的堅硬表面時，會使光纜局部受到遠大于額定值的側壓力，使光纜內部結構受到破壞，嚴重時造成斷纖。

8） 光纜的施工單位應不斷總結經驗，努力提高施工質量，預防類似施工事故的發生。

3.安裝光纖網絡應該注意什么呢?

1。

清刷并試通。敷設光纜前，應逐段將管孔清刷干凈并試通。

清掃時應用專制的清刷工具，清刷后應用試通棒作試通檢查。塑料子管的內徑應為光纜外徑的1。

5倍。當在一個水泥管孔中布放兩根以上的子管時，子管等效總外徑應小于管孔內徑的85%。

2。布放塑料子管。

當穿放兩根以上塑料子管時，如管材為不同顏色時，端頭可以不作標記。如果管材顏色相同或無顏色，則應其端頭分別做好標記。

塑料子管的布放長度不宜超過300m，并要求塑料子管不得在管道中間有接頭。另外，在塑料子管布放作業時，環境溫度應在-5攝氏度~+35攝氏度之間，以保證其質量不受影響。

完成布放的塑料子管應當及時與水泥管固定在一起，防止子管滑動。另外，還要將子管口臨時堵塞，以防止異物進入管內。

塑料子管應根據設計規定要求，在入孔中留有足夠長度。 3。

光纜牽引。光纜一次牽引長度一般應小于1000m。

超過該距離時，應采取分段牽引或在中間位置增加輔助牽引方式，以減少光纜張力并提高施工效率。 為了在牽引過程中保護光纜外不受損傷，在光纜穿入管孔、管道拐彎處或與其他障礙物有交叉時，應采用導引裝置或喇叭口保護管等保護措施。

另外，還可根據需要在光纜外部涂抹中性潤滑劑等材料，以減少光纜牽引時的磨擦阻力。 4。

預留余量。光纜敷設后，應逐個在入孔或手孔中將光纜放置在規定的托板上，并應留有適當余量，以防止光纜過于繃緊。

在入孔或手孔中的光纜需要接續時，其預留長度應符合P78表2-3中規定的最小值。 5。

接頭處理。光纜在管道中間的管孔內不得有接頭。

當光纜在人孔中沒有接頭時，要求光纜彎曲放置在光纜托板上固定綁扎，不得在人孔中間直接通過，否則既影響施工和維護，又容易導致光纜損壞。 當光纜有接頭時，應采用蛇形軟管或軟塑料管等管材進行保護，并放在托板上予以固定綁扎。

6。封堵與標識。

光纜穿放的管孔出口端應封堵嚴密，以防止水份或雜物進入管內。光纜及其接續均應有識別標志，并注明編號、光纜型號和規格等。

在嚴寒地區還應采取防凍措施，以防光纜受凍損傷。 如光纜可能被碰損傷，可在上面或周圍設置絕緣板材進行隔斷保護。

4.光纖布線有什么注意事項

鋪設光纖注意事項

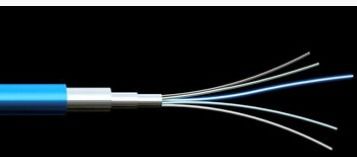

首先還是應理解下光纖通信。光纖是光導纖維的簡稱，由直徑大約為0.1mm的細玻璃絲構成。它透明、纖細，雖比頭發絲還細，卻具有把光封閉在其中并沿軸向進行傳播的導波結構。光纖通信就是因?yàn)楣饫w的這種神奇結構而發展起來的以光波為載頻、光導纖維為傳輸介質的一種通信方式。

其優點也是顯而易見：傳輸頻帶寬，通信容量大；損耗低；不受電磁干擾；線徑細、重量輕以及豐富的資源等。但是，事物不可能百分之百完美，光纖本身也有缺點，如質地較脆，機械強度低就是它的致命弱點。稍不注意，就會折斷于光纜外皮當中。當遇到類似的問題時，其布線過程也就需要掌握一定的技巧，主要是如何最大限度減少信號的衰減。 重視光纖的選擇

光纖的選用除了根據光纖芯數和光纖種類以外，還要根據光纜的使用環境來選擇。比如： 1、傳輸距離在2km以內的，可選擇多模光纖，超過2km可用中繼或選用單模光纖。

2、建筑物內用的光纖在選用時應注意其阻燃、毒和煙的特性。一般在管道中或強制通風處可選用阻燃但有煙的類型；如果是暴露的環境中，則應選用阻燃、無毒和無煙的類型。

3、戶外用光纜直埋時 ，宜選用鎧裝光纜。架空時，可選用帶兩根或多根加強筋的黑色塑料外護套的光纖。 規范施工

在光纖布線中，信號衰減同樣不可避免。其產生的原因有內在和外在兩方面：內在衰減與光纖材料有關，而外在衰減就與施工安裝有關了！因此應該注意的是：

首先應該做到的是應該由受過嚴格培訓的技術人員去進行光纖的端接和維護。

必須要有很完備的設計和施工圖紙，以便施工和今后檢查方便可靠。施工中要時時注意不要使光纜受到重壓或被堅硬的物體扎傷；另外，牽引力不應超過最大鋪設張力。 光纖要轉彎時，其轉彎半徑應大于光纖自身直徑的20倍。

光纖穿墻或穿樓層時，要加帶護口的保護用塑料管，并且要用阻燃的填充物將管子填滿。在建筑物內也可以預先敷設一定量的塑料管道。

一次布放長度不要太長（一般2KM），布線時應從中間開始向兩邊牽引。

當光纖應用于主干網絡時，每個樓層配線間至少要用6芯光纜，高級應用最好能使用12芯光纜。這是從應用、備份和擴容三個方面去考慮的。

較長距離的光纖敷設最重要的是選擇一條合適的路徑。這里不一定最短的路徑就是最好的，還要注意土地的使用權，架設的或地埋的可能性等。

在山區、高電壓電網區鋪設時，要注意光纖中金屬物體的可靠接地，一般應每公里有3個接地點，或者就選用非金屬光纖。

5.光纜安裝過程中有哪些注意事項

1、裝卸光纜時應使用鏟車等起重設備或特別臺階，嚴禁光纜盤從車上直接滾下或拋下。

2、嚴禁裝有光纜的光纜盤平放或疊放，在車廂內的光纜盤均需設防木塊。

3、光纜不宜多次倒盤，以免光纜內部結構的完好性，光纜敷設前應進行外觀檢查、核對規格型號、數量、測試長度和衰減等單盤檢驗和驗收，每盤光纜在護板上附有產品出廠檢驗合格證書（應妥善保管，以便日后查詢），拆卸光纜護板時謹防損壞光纜。

4、在施工過程中應注意光纜的彎曲半徑不得小于施工規定，光纜不允許出現過度彎曲。

5、布放架空光纜應通過滑輪牽引，架空光纜避免與建筑物、樹木及其它設施摩擦，避免拖地或與其它銳硬物摩擦而損傷光纜外皮，必要時應安裝保護措施。嚴禁光纜跳出滑輪后強行牽引，以防光纜被壓扁損壞。

6、在光纜線路設計時應盡量避開易然建筑物尋，如無法避免，光纜應采取防火保護措施。

7、在段長比較的光纜布放施工中，如需倒盤，光纜必須遵遁“8”字盤放。使其光纜完全處于扭狀態。

8、光纜接頭盒的選用必須符合YD/T814-1996標準要求的合格接頭盒，確保光纖在接頭盒內的曲率半徑不小于37.5MM，光纖在接頭盒內余留長度不小于1.6M，光纜的加強件牢固的固定在接頭盒上，光纜與接頭盒之間不會發生扭動，接頭盒密封性能優良，能夠阻止水氣的進入.

9、在光纜接續時，接頭衰減應以O(shè)TDR雙向測試平均值為準

10光纜敷設完成，如不能及時接續處理，應將光纜兩端密封，以防止水氣侵害光纖.

11在光纜接續時，若多次接續不下來，建議剪掉一段后再接續（因施工時光纜端頭有可能受到機械損傷）.

12光纜接續完成，宜在光纜接頭盒兩端預留適量的光纜，并且牢固的盤在余纜架上.

13裝有光纜的光纜盤應按盤側板面所標示的方向進行滾動，滾動，距離不宜過長，一般不宜超過20米，滾動時應注意防止障礙物損壞包裝板。
