朋友您好!CAD的入門教程網上可以下載。
我推薦一些掌握AutoCAD的訣竅給你,希望對你有所幫助:1.經常存盤 這是每一個設計人員必須牢記的一條準則,突然斷電、死機等都有可能讓你的作品及靈感消失得無影無蹤。在AutoCAD中,我們也可以讓CAD自動存盤:點擊“工具→選項”,出現“選項”對話框,進入“文件”選項卡,設置“自動保存路徑”,然后在“打開和保存”選項卡里設置“自動保存”及保存時間間隔。
注意:不要把時間間隔設得太短,那樣會浪費系統資源,一般設5分鐘就可以了。 2.多看提示 AutoCAD軟件是一套比較人性化的軟件,每一步操作都會有提示指導。
就算某個命令你原來從未使用過,只要根據提示一步一步做下去,也能完成。AutoCAD軟件的提示行區域高度,一般要兩到三行,這樣就能完全看到每一步的提示。
多看提示的好處:可以學習從未用過的命令,學習同一命令的多種用法。 3.巧用命令 命令可以理解為快捷鍵。
AutoCAD有很多方便我們使用的快捷方法,而且同一個命令往往又有好幾種使用方式,如點擊菜單、點擊工具圖標、輸入鍵盤命令、回車、空格鍵重復命令等方式。好多人都覺得用工具圖標比較快,其實用鍵盤輸入命令是最快的。
我們一定要記住常用的命令。如直線“L”、多段線“PL”、復制“CO、CP”、刪除“E”、移動“M”、列表“LIST”、鏡像“MI”等。
掌握鍵盤命令有一個簡便方法,那就是在點擊菜單或圖標時,命令行都會出現該命令的鍵盤命令全稱,我們可以試著輸入命令全稱的前一至兩個字母,一般那就是該命令的縮寫。 4.良好習慣 養成良好的作圖習慣,作品的可移植性和可讀性會大大提高。
筆者指的良好習慣有: ①能用多段線(PLINE)作圖就不要用直線(LINE),因?yàn)槎喽尉€是一個物件,在以后選擇或二次加工時會很方便。 ②用好圖層(LAYER)功能,把不同類型的物件分配到不同的圖層中,以便以后分類加工。
③靈活運用分組(GROUP)及塊定義(BLOCK)功能,力求把同一組物件一次性選中,以防編輯時漏掉其中某一部分。 ④常用的作圖界限、尺寸、標注樣式、文字樣式等要做好模板,以便快速調用。
⑤不要輕易打散(EXPLODE)系統生成的填充樣式、標注等,這對你以后編輯有幫助。 ⑥盡量不要使用系統默認字體以外的字體,以防傳輸至其他電腦里時產生亂碼。
⑦模型空間只用來作圖,圖紙空間只用來放置圖框。
1、基礎很重要 實踐證明,“手工圖板”繪圖能力是計算機繪圖能力的基礎,學習《AutoCAD》,需要一定的畫法幾何的知識和能力,需要一定的識圖能力,尤其是幾何作圖能力,一般來說,我所在的班級中,《工程制圖》水平好的學員,學起來較容易些,效果較好! 2、循序漸進 整個學習過程應采用循序漸進的方式,先了解計算機繪圖的基本知識,如相對直角坐標和相對極坐標等,使自己能由淺入深,由簡到繁地掌握AutoCAD 2000的使用技術。
3、學以致用 在學習AutoCAD 2000命令時始終要與實際應用相結合,不要把主要精力花費在各個命令孤立地學習上;要把學以致用的原則貫穿整個學習過程,以使自己對繪圖命令有深刻和形象的理解,有利于培養自己應用AutoCAD 2000獨立完成繪圖的能力。 4、熟能生巧 配套的《計算機繪圖習題集》作為上機實驗書,它能使我們更加深入地理解、熟練AutoCAD 2000的命令。
要強迫自己做幾個綜合實例,分別詳細地進行圖形的繪制,使自己可以從全局的角度掌握整個繪圖過程,力爭使自己學習完AutoCAD 2000課之后就可以投身到實際的工作中去。 掌握技巧 1、常見問題要弄懂 (1)同樣畫一張圖,有的同學畫的大小適中,有的同學畫的圖形就很小,甚至看不見,這是為什么? 這是因?yàn)槔L圖區域界限的設定操作沒有做,或雖用LIMITS命令進行了設定,但忘記了用ZOOM命令中的ALL選項對繪圖區重新進行規整。
繪圖區域的設定是根據實際的繪圖需要來進行的。 (2)有同學用線型名稱為“HIDDEN”的線型畫線段,但發現畫出的線段看上去像是實線,這是什么原因引起的? 這是“線型比例”不合適引起的,也就是說“線型比例”太大,也可能是太小。
解決問題的辦法是將線型管理器對話框打開,修改其“全局比例因子”至合適的數值即可。 (3)在進行尺寸標注以后,有時發現不能看到所標注的尺寸文本,這是什么原因引起的? 這是因?yàn)槌叽鐦?biāo)注的整體比例因子設置得太小,將尺寸標注方式對話框打開,修改其數值變大即可。
以上三個問題僅僅是我的同學們上機過程中遇到的最典型的三個問題和困難。實際問題不勝枚舉,作為學員徹底弄懂這些問題,很有必要,對提高繪圖質量和效率很有幫助。
2、有比較,才有鑒別 容易混淆的命令,要注意使自己弄清它們之間的區別。如ZOOM和SCALE,PAN和MOVE,DIVIDE和MEASURE等等。
3、層次要分明 圖層就像是透明的覆蓋圖,運用它可以很好地組織不同類型的圖形信息。學習過程中,我的同學圖省事,直接從對象特性工具欄的下拉列表框中選取顏色,線型和線寬等實體信息,這很不好,使得處理圖形中的信息不那么容易,要特別注意糾正自己的這一不好習慣。
嚴格做到層次分明,規范作圖。我的體會是:養成良好的習慣,受益匪淺。
4、粗細要清楚 能夠顯示實體的線寬是AutoCAD 2000的新功能。使用線寬,可以用粗線和細線清楚地展現出部件的截面,標高的深度,尺寸線以及不同的對象厚度。
作為學員,一定要通過圖層指定線寬,顯示線寬。提高自己的圖紙質量和表達水平。
5、內外有別 利用AutoCAD 2000的“塊”以及屬性功能,可以大大提高繪圖效率?!皦K”有內部圖塊與外部圖塊之分。
內部圖塊是在一個文件內定義的圖塊,可以在該文件內部自由作用,內部圖塊一旦被定義,它就和文件同時被存儲和打開。 外部圖塊將“塊”的主文件的形式寫入磁盤,其他圖形文件也可以使用它,要注意這是外部圖塊和內部圖塊的一個重要區別。
6、滴水不漏 圖案填充要特別注意的地方是構成陰影區域邊界的實體必須在它們的端點處相交,也就是說要封閉,要做到“滴水不漏”;否則會產生錯誤的填充。作為學員最好還要學會如何查找“漏洞”,修復錯誤。
7、寫文字要規范 文字是工程圖中不可缺少的一部分,比如:尺寸標注文字、圖紙說明,注釋、標題等,文字和圖形一起表達完整的設計思想。盡管AutoCAD 2000提供了很強的文字處理功能,但符合工程制圖規范的文字,并沒有直接提供。
因此要學會設置“長仿宋體”這一規范文字。具體操作的簡要步驟是,打開“文字樣式”對話框,新建一個樣式,可取名為“長仿宋體”,對話框中字體名改為選用“仿宋體GB-2312”,寬度比例也要改為0.67。
尺寸標注的文字可改為“italic.shx”代替“仿宋體GB-2312”。 另一種作用規范文字更簡單的方法是,直接使用AutoCAD 2000樣板文件提供的“工程字”樣式;注意,使用前要用“使用模板”方式啟動AutoCAD 2000,選擇國標標題(如:GBA3)進入繪圖狀態。
再將“工程字”樣式置為當前工作樣式。這種方法,大多數教科書中沒有提及,作為學員要注意補充一下這一訓練。
8、特殊字符,特殊處理 實際繪圖中,常需要輸入一些特殊字符,如角度標志,直徑符號等。這些中利用AutoCAD提供的控制碼來輸入,較易掌握。
另一些特殊字符,如“τ”、“α”、“δ”等等希臘字母的輸入,掌握起來就不那么容易了。它要用到MTEXT命令的“其他…”選項,拷貝特殊字體的希臘字母,再粘貼到書寫區等操作。
尤其要注意字體的轉換等編輯。 還有一些特殊文本,如“φ”在機械制。

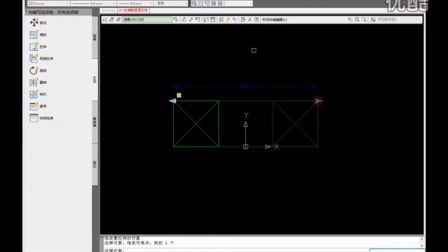

靠自己多動手了,沒什么捷徑的,只有多練習,才能熟練,才能隨心所欲!從基本的線,矩形,正多邊形,圓,橢圓,坐標輸入等操作開始,從夾點的使用技巧,修剪,延長,旋轉,移動,鏡像,復制,偏移等,從對象捕捉的使用技巧等等慢慢體會,如果這些基本的都不熟練,那還畫什么!最好照著書上的例子學,一步步來,當然也要看下別人的心得.繪圖,對象捕捉,修改,這三個工具欄中的命令是重中之重,學好這三個東東可以說你已經初步學會了CAD。
對于一樓所說的,一開始就死背命令沒必要,開頭學用鼠標操作基本搞定,初步學會CAD后再背命令或?qū)W的過程中背都可以,且背了記得穩,況且命令輸入也并不比鼠標快多少。正交并不多用,用極柚來做正交已足夠。
拿圖來狂練很有效,記得我初學時也是這樣,還畫上癮了到處找圖來學。
創建三維陣列 3A 創建三維面 3F 在三維空間創建由直線段組成的多段線 3P 在二維和三維空間中將某對象與其他對象對齊 AL 加載 AutoLISP、ADS 和 ARX 應用程序 AP 創建圓弧 A 計算對象或定義區域的面積和周長 AA 創建按指定方式排列的多重對象拷貝 AR 執行外部數據庫命令的管理功能 AAD 輸出選擇對象的鏈接信息 AEX 管理對象和外部數據庫之間的鏈接 ALI 顯示并編輯表數據并創建鏈接和選擇集 ARO 從鏈接到文字選擇集和圖形選擇集的行中創建選擇集 ASE 執行結構查詢語言 (SQL) 語句 ASQ 創建屬性定義 -AT 改變不依賴于塊定義的屬性信息 -ATE 用圖案填充封閉區域 H或BH 根據選定對象創建塊定義 -B 用對話框定義塊 B 用封閉區域創建面域或多段線 BO (使用命令行)用封閉區域創建面域或多段線 -BO 部分刪除對象或把對象分解為兩部分 BR 給對象加倒角 CHA 修改現有對象的特性 -CH 根據圓心和直徑或半徑繪制圓 C 復制對象 CO或CP 創建屬性定義 AT 編輯單個塊的可變屬性 ATE 修改對象的顏色、圖層、線型和厚度 CH 設置新對象的顏色 COL 編輯文字和屬性定義 ED 顯示夾點并設置顏色 GR 創建并修改標注樣式 D 插入塊或另一圖形 I 控制現有對象的特性 MO 修改對象名稱 REN 設置繪圖輔助工具 RM 設置對象選擇模式 SE 管理已定義的用戶坐標系 UC 選擇預置用戶坐標系 UCP 控制坐標和角度的顯示格式及精度 UN 創建和恢復視圖 V 設置三維觀察方向 VP 創建對齊線性標注 DAL或DIMALI 創建角度標注 DAN或DIMANG 從前一個或選擇的標注的第一尺寸界線處連續標注 DBA或DIMBASE 創建圓和圓弧的圓心標記或中心線 DCE 從前一個或選擇的標注的第二尺寸界線處連續標注 DCO或DIMCONT 創建圓和圓弧的直徑標注 DDI或 DIMDIA 編輯標注 DED或DIMED 創建線性尺寸標注 DLI或DIMLIN 創建坐標點標注 DOR或DIMORD 替換標注系統變量 DOV或DIMOVER 創建圓和圓弧的半徑尺寸標注 DRA或DIMRAD 在命令行創建和修改標注樣式 DST或DIMSTY 移動和旋轉標注文字 DIMTED 測量兩點之間的距離和角度 DI 將點對象或塊沿對象的長度或周長等間隔排列 DIV 繪制填充的圓和環 DO 修改圖像和其他對象的顯示順序 DR 打開鳥瞰視圖窗口 AV 輸入文字時在屏幕上顯示 DT 定義平行投影或透視視圖 DV 創建橢圓或橢圓弧 EL 從圖形刪除對象 E 將組合對象分解為對象組件 X 以其他文件格式保存對象 EXP 延伸對象到另一對象 EX 通過拉伸現有二維對象來創建三維實體 EXT 給對象加圓角 F 創建根據特性選擇有關對象時用到的過濾器列表 FI 創建對象的命名選擇集 G 使用命令行創建選擇集 -G 用圖案填充一塊指定邊界的區域 -H 修改現有的圖案填充對象 HE 重生成三維模型時不顯示隱藏線 HI 以多種格式向 AutoCAD 圖形文件中插入圖像 IM 使用命令行插入圖像 -IM 控制選定圖像的亮度、對比度和褪色度 IAD 向當前圖形中定義并附著新的圖像對象 IAT 為單個圖像對象創建新剪切邊界 ICL 向 AutoCAD 輸入3DS/DXF/EPS /SAT/WMF等文件 IMP 將命名塊或圖形插入到當前圖形中 -I 插入鏈接或嵌入對象 IO 找出兩個或多個三維實體的干涉區并用公用部分創建三維組合實體 INF 從兩個或多個實體或面域的交集創建組合實體或面域 IN 管理圖層 LA 在命令行上執行 LAYER 命令 -LA 創建一條引出線將注釋與一個幾何特征相連 LE或LEAD 拉長對象 L 創建、加載和設置線型 LT 使用命令行創建、加載和設置線型 -LT 顯示選定對象的數據庫信息 LI或LS 設置線型比例因子 LTS 把某一對象的特性復制到其他若干對象 MA 將點對象或塊按指定的間距放置 ME 創建對象的鏡像副本 MI 創建多線 ML 在指定方向上按指定距離移動對象 M 從圖紙空間切換到模型空間視口 MS 創建多行文字 T或MT 使用命令行創建多行文字 -T 創建浮動視口和打開現有的浮動視口 MV 創建對象的等距線,如同心圓、平行線和平行曲線 O 設置運行對象捕捉模式并修改靶框大小 OS 使用命令行設置運行對象捕捉模式并修改靶框大小 -OS 移動顯示在當前視口的圖形 P 使用命令行移動視口 -P 插入剪貼板數據并控制數據格式 PA 編輯多段線和三維多邊形網格 PE 創建二維多段線 PL 將圖形打印到繪圖儀、打印機或文件 PLOT 創建點對象 PO 創建用多段線表示的正多邊形 POL 自定義 AutoCAD 系統參數的設置 PR 顯示打印圖形的效果 PRE 從模型空間視口切換到圖紙空間 PS 刪除數據庫中未用的命名對象,例如塊或圖層 PU 退出 AutoCAD EXIT 繪制矩形多段線 REC 刷新顯示當前視口 R 刷新顯示所有視口 RA 重生成圖形并刷新顯示當前視口 RE 重新生成圖形并刷新所有視口 REA 從選擇的一組現有對象中創建面域?qū)ο?REG 修改對象名 -REN 創建三維線框或?qū)嶓w模型的具有真實感的渲染圖像 RR 沿軸旋轉二維對象以創建實體 REV 繞基點旋轉對象 RO 設置渲染系統配置 RPR 在 X、Y 和 Z 方向等比例放大或縮小對象 SC 從腳本文件執行一系列命令 SCR 用剖切平面和實體截交創建面域 SEC 列出系統變量并修改變量值 SET 顯示當前視口圖形的著色圖像 SHA 用平面剖切一組實體 SL 規定光標按指定的間距移動 SN 創建二維填充多邊形 S。
常用CAD命令快捷鍵 一、功能鍵 F1 獲取幫助 F3 對象捕捉 F7 刪格顯示模式切換 F8 正交模式切換 F10 極軸模式切換 二、繪圖命令 L 直線 A 圓弧 C 圓 XL 構造線 EL 橢圓 SPL 樣條曲線 PL 多段線 REC 矩形 PO 點 ML 多線 POL 多邊形 三、編輯命令 M 移動 AL 對齊 BR 打斷 O 偏移 RO 旋轉 X 分解 E 刪除 SC 縮放圖形 MT 多行文字 CO 復制 F 倒圓角 DT 單行文字 AR 陣列 cha 倒直角 TR 修剪 MI 鏡像 EX 延伸 DIV 等分 H 填充 MA 格式刷 ID 量取點坐標 B 定義塊 PE 多段線編輯 DI 測兩點間距 I 插入塊 RE 重新生成圖形 ED修改文本或標注 D 標注樣式 ST 文字樣式 DS 捕捉設置 LA 圖層屬性 UN繪圖單位設置 LT線形設置 四、三維相關命令 面域reg 拉伸ext 旋轉rev 剖切 sl 并集uni 差集su 交集int 五、其它 Z ——〉A(chǔ) 顯示全部圖形 Ctrl+Z 撤銷上一部操作 Enter與空格鍵等效 確認命令或重復上次命令 ESC 退出命令 另:鼠標快捷操作: (1) 滑動滾輪:可縮放CAD界面中的圖形; (2) 按下滾輪并拖動:可移動CAD 界面中的圖形;。
1、繪圖命令PO點L直線LW線寬設置LTS設置線型比例因子XL射線PL多段線ML多線,創建多重平行線SP多樣條曲線POL正多邊形REC矩形C圓A圓點DO圓環,繪制填充的圖和環EL橢圓,創建橢圓或橢圓弧REG面域T多行文本B根據選定對象創建定義I插入塊,將命令塊或圖形插入到當前圖形中H圖案填充,用圖案填充一塊指定的邊界的區域DIV等會將點對象或塊沿對象的長度或周長等間隔提排列DIVW寫塊,定義塊文件WE創建三維實體使其傾斜面尖端沿X軸正向3、修改命令CO復制MI鏡像,創建對象的鏡像副本O偏移RO旋轉M移動E刪除從圖形中刪除對象X分解用其他對象定義的剪切邊修剪對象TR修剪,用其他對象定義的剪切修剪對象EX延伸,延伸對象到另一對象EXS拉伸對象LEN直線拉找SC比例縮放,在X、Y和Z方向等比例放大或縮小對象BR打斷,部分刪除對象或把對象分解為兩部分CHA倒角,給對象的邊和圓角F倒圓角,給對象的邊和圓角PE多段線編輯,編輯多段線和三維多邊形網格ED修改文本,編輯文字或?qū)傩远x常用CTRL快捷鍵 [CTRL]+1 *PROPERTIES(修改特性) [CTRL]+2 *ADCENTER(設計中心) [CTRL]+O *OPEN(打開文件) [CTRL]+N、M *NEW(新建文件) [CTRL]+P *PRINT(打印文件) [CTRL]+S *SAVE(保存文件) [CTRL]+Z *UNDO(放棄) [CTRL]+X *CUTCLIP(剪切) [CTRL]+C *COPYCLIP(復制) [CTRL]+V *PASTECLIP(粘貼) [CTRL]+B *SNAP(柵格捕捉) [CTRL]+F *OSNAP(對象捕捉) [CTRL]+G *GRID(柵格) [CTRL]+L *ORTHO(正交) [CTRL]+W *(對象追蹤) [CTRL]+U *(極軸) A 圓弧L 直線C 圓I 插入塊B 創建塊H 圖案填充D 標注樣式管理器E 刪除F 圓角G 群組M 移動O 偏移P 平移S 拉伸L 直線W 外部塊V 視圖對話框X 分解Z 顯示縮放T 多行文字co 復制MI 鏡像AR 陣列RO 旋轉SC 比例LE 引線管理器EX 延伸TR 修剪ST 文字樣式管理器DT 單行文字PO 單點XL 參照線ML 多線PL 多段線POL 多邊形REC 矩形SPL 樣條曲線EL 橢圓CH 特性CHA 倒角BR 打斷DI 查詢距離AREA 面積ID 點坐標MA 特性匹配MASSPROP 質量特性LS 列表顯示TIME 時間SETTVAR 設置變量LA 圖層COLOR 顏色LT 線型管理LW 線寬管理UN 單位管理TH 厚度捕捉TT 臨時追蹤點FROM 從臨時參照到偏移ENDP 捕捉到圓弧或線的最近端點MID 捕捉圓弧或線的中點INT 線、圓、圓弧的交點APPINT 兩個對象的外觀交點EXT 線、圓弧、圓的延伸線CEN 圓弧、圓心的圓心QUA 圓弧或圓的象限點TAN 圓弧或圓的限象點PER 線、圓弧、圓的重足PAR 直線的平行線NOD 捕捉到點對象INS 文字、塊、形、或?qū)傩缘牟迦朦c(diǎn)NEA 最近點捕捉標注DLI 線型標注DAL 對齊標注DOR 坐標標注DDI 直徑標注DAN 角度標注QDIM 快速標注DBA 基線標注DCO 連續標注LE 引線標注TOL 公差標注DLE 圓心標注DRA 半徑標注CAL 計算器Alt+N+Q 快速Alt+N+L 線型Alt+N+G 對齊Alt+N+O 坐標Alt+N+R 半徑Alt+N+D 直徑Alt+N+A 角度Alt+N+B 基線Alt+N+C 連續Alt+N+E 引線Alt+N+T 公差A(yù)lt+N+M 圓心Alt+N+Q 傾斜Alt+N+S 樣式Alt+N+V 替代Alt+N+U 更新cad快捷健F1: 獲取幫助 F2: 實現作圖窗和文本窗口的切換F3: 控制是否實現對象自動捕捉F4: 數字化儀控制F5: 等軸測平面切換F6: 控制狀態行上坐標的顯示方式F7: 柵格顯示模式控制F8: 正交模式控制F9: 柵格捕捉模式控制F10: 極軸模式控制F11: 對象追 蹤式控制Ctrl+B: 柵格捕捉模式控制(F9)Ctrl+C: 將選擇的對象復制到剪切板上Ctrl+F: 控制是否實現對象自動捕捉(f3)Ctrl+G: 柵格顯示模式控制(F7)Ctrl+J: 重復執行上一步命令Ctrl+K: 超級鏈接Ctrl+N: 新建圖形文件Ctrl+M: 打開選項對話框AA: 測量區域和周長AL: 對齊AR: 陣列AP: 加載*lsp程系A(chǔ)V: 打開 視圖對話框(dsviewer)SE: 打開對相自動捕捉對話框ST: 打開字體設置對話框SO: 繪制二圍面( 2d solid)SP: 拼音的校核SC: 縮放比例 (scale)SN: 柵格捕捉模式設置DT: 文本的設置DI: 測量兩點間的距離OI: 插入外部對相 Ctrl+1: 打開特性對話框 Ctrl+2: 打開圖象資源管理器Ctrl+6: 打開圖象數據原子Ctrl+O: 打開圖象文件Ctrl+P: 打開打印對說框Ctrl+S: 保存文件Ctrl+U: 極軸模式控制(F10)Ctrl+v: 粘貼剪貼板上的內容Ctrl+W: 對象追 蹤式控制(F11)Ctrl+X: 剪切所選擇的內容Ctrl+Y: 重做Ctrl+Z: 取消前一步的操作A: 繪圓弧B: 定義塊C: 畫圓D: 尺寸資源管理器E: 刪除F: 倒圓角G: 對相組合H: 填充I: 插入S: 拉伸T: 文本輸入W: 定義塊并保存到硬盤中L: 直線M: 移動X: 炸開V: 設置當前坐標U: 恢復上一次操做O: 偏移P: 移動Z: 縮放 28個最常用cad快捷健CAD2004快捷鍵MA, (屬性匹配) PU,(清除垃圾) DI, (距離) L,(直線) PL, (多段線) REC,(矩形) C, (圓) A,(圓?。?T, (多行文本) B, (塊定義) I,(插入塊) W, (定義塊文件) H,(填充) MI, (鏡像) O, (偏移) RO, (旋轉) M, (。
