帶束鋼絲(鋼絲下料與編束方法是什么)

1.鋼絲下料與編束方法是什么

鋼絲下料與編束：（1）由工長、技術(shù)負(fù)責(zé)人簽發(fā)下料的任務(wù)單。

（2）下料場地宜墊方木或鋪設(shè)編織布，并且場地不得有積水和油污等雜物。（3）鋼絲下料應(yīng)用圓盤砂輪切割鋸切割，并且不得采用電弧切割；切口應(yīng)平整。

（4）鋼絲下料可用鋼管限位法或是用牽引機(jī)在拉緊狀態(tài)下進(jìn)行。（5）鋼絲束兩端鋼絲的排列順序一致，每束鋼絲都必須要進(jìn)行編號(hào)編束。

每2m用鋼絲綁扎一道，綁絲頭扣向束里；編束的方法按所用錨具形式具體確定。（6）下料長度控制：鋼絞線在放線過程中應(yīng)保證順直，不與別的鋼絞線重疊。

鋼絞線不能自由彈出時(shí)，必須有專人放鋼絞線。不要用猛力拉鋼絞線，以防形成死彎。

鋼絞線每隔1-2m可用木方做墊。

2.鋼絲繩有哪些種類,使用時(shí)應(yīng)注意些什么

結(jié)構(gòu)吊裝中常用的鋼絲繩是由六束繩股和一股繩芯（一般為麻芯）捻 成。

繩塒是由許多高強(qiáng)鋼絲捻成。鋼絲繩按其捻制方法分為左交互捻、左交 互捻、右同向捻、左同向捻四種。

同向捻鋼絲繩中鋼絲捻的方向和繩股捻的方向一致，其比較柔軟、表 面較平整，它與滑輪或卷筒凹槽的接觸面較大，磨損較輕，但容易松散和產(chǎn) 生扭結(jié)卷曲，吊重時(shí)容易旋轉(zhuǎn)，故吊裝中一般不用。 交互捻鋼絲繩中鋼絲捻的方向和繩股捻的方向相反，其繩較硬，強(qiáng)度較 高，吊重時(shí)不易旋轉(zhuǎn)和扭結(jié)，吊裝中應(yīng)用廣泛。

鋼絲繩按繩股數(shù)及每股中的鋼絲數(shù)區(qū)分，有6股7絲、7股7絲、6股 19絲、6股37絲及6股61絲等。吊裝中常用的有6*19、6*37兩種。

6*19鋼絲繩可用作纜風(fēng)和吊索，6*37鋼絲繩用于穿滑車組和作吊索。鋼絲繩使用時(shí)應(yīng)注意：（1） 鋼絲繩解開使用時(shí)，應(yīng)按正確方法進(jìn)行，以免鋼絲繩產(chǎn)生扭結(jié)。

鋼 絲繩切斷前應(yīng)在切口兩側(cè)用細(xì)鐵絲捆扎，以防切斷后繩頭松散。（2） 鋼絲繩穿過滑輪時(shí)，滑輪槽的直徑應(yīng)比繩的直徑大1~2。

5mm?；?輪槽過大鋼絲繩容易壓扁；過小則容易磨損。

滑輪的直徑不得小于鋼絲直徑 的10~12倍，以減小繩的彎曲應(yīng)力。禁止使用輪緣破損的滑輪。

（3） 應(yīng)定期對(duì)鋼絲繩加潤滑油（一般以工作時(shí)間四個(gè)月左右加一次）。（4） 存放在倉庫里的鋼絲繩應(yīng)成卷排列，避免重疊堆疊，庫中應(yīng)保持干 燥，以防鋼絲繩銹蝕。

（5） 在使用中，如繩股間有大量的油擠出，表明鋼絲繩的荷載已相當(dāng) 大，必須勤加檢查，以防事故發(fā)生。

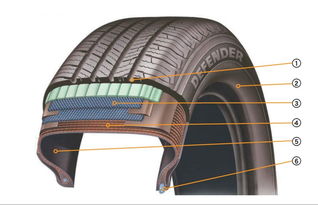

3.帶束層對(duì)膠料有什么要求

對(duì)于子午線輪胎，帶束層承受了輪胎內(nèi)應(yīng)力的60%~70%，因此帶束層膠料的定伸應(yīng)力要與鋼絲相適應(yīng)，而且與鋼絲的黏合力要高（不僅要求有較高的初始黏合力，而且要求在熱、鹽水、濕熱等苛刻的老化條件下有較高的黏合力保持率），還應(yīng)有較低的生熱性。

為提髙帶束層膠與鋼絲的黏合性能，必須添加黏合增進(jìn)劑。在設(shè)計(jì)帶束層的配方時(shí)，一般以全NR為主，亦可并用少量的BR；炭黑以N330和N326為主，并用量為40~60份；添加黏合增進(jìn)劑；采用高硫后效性促進(jìn)劑的硫化體系。

4.冷軋帶肋鋼筋知識(shí)

冷軋帶肋鋼筋百科名片冷軋帶肋鋼筋冷軋帶肋鋼筋是用熱軋盤條經(jīng)多道冷軋減徑，一道壓肋并經(jīng)消除內(nèi)應(yīng)力后形成的一種帶有二面或三面月牙形的鋼筋。

冷軋帶肋鋼筋在預(yù)應(yīng)力混凝土構(gòu)件中，是冷拔低碳鋼絲的更新?lián)Q代產(chǎn)品，在現(xiàn)澆混凝土結(jié)構(gòu)中，則可代換Ⅰ級(jí)鋼筋，以節(jié)約鋼材，是同類冷加工鋼材中較好的一種。目錄[隱藏]一、國外發(fā)展情況二、國內(nèi)發(fā)展概況三、冷軋帶肋鋼筋的技術(shù)性能1.性能及應(yīng)用效果2.優(yōu)點(diǎn)四、生產(chǎn)應(yīng)用中的幾個(gè)具體問題1.1、關(guān)于保證鋼筋質(zhì)量和提高合格率問題2.2、加強(qiáng)檢測保證工程質(zhì)量3.3、關(guān)于箍筋的應(yīng)用4.4、裂縫寬度驗(yàn)算5.裂縫出現(xiàn)的原因五、應(yīng)用前景1.預(yù)制構(gòu)件方面2.住宅和公共建筑3.基礎(chǔ)設(shè)施方面[編輯本段]一、國外發(fā)展情況 冷軋帶肋鋼筋是用熱軋盤條經(jīng)多道冷軋減徑，一道壓肋并經(jīng)消除內(nèi)應(yīng)力后形成的一種帶有二面或三面月牙形的鋼筋。

1968年由德國、荷蘭、比利時(shí)研制成功，1973年起在歐洲（德國、奧地利、意大利、美國、英國等）就得到了大量發(fā)展應(yīng)用。并有國家標(biāo)準(zhǔn)。

國際標(biāo)準(zhǔn)化組織（ISO）也制定了國際標(biāo)準(zhǔn)。作為一種建筑鋼材，納入了各國的混凝土結(jié)構(gòu)規(guī)范，在這些國家，冷軋帶肋鋼筋已廣泛用于建筑工程、高速公路、機(jī)場、市政、水電管線中。

1994年，歐共體年產(chǎn)量450萬噸。在中國周邊國家，新加坡和馬來西亞也早已在建筑工程和市政工程中廣泛應(yīng)用，僅新加坡冷軋帶肋鋼筋的年使用量就在15萬噸以上。

三面月牙形冷軋帶肋鋼筋冷軋帶肋鋼筋的強(qiáng)度級(jí)別各國大致相同，均在550N/mm[~2]上下，規(guī)格4─9mm。用于普通鋼筋混凝土結(jié)構(gòu)，如現(xiàn)澆的樓板、基礎(chǔ)底板的受力筋與分布筋，剪力墻的分布筋，梁柱的箍筋等。

國際標(biāo)準(zhǔn)ISO10544─1992(E)規(guī)定的鋼筋力學(xué)性能如下：屈服強(qiáng)度500N/mm[~2]，抗拉強(qiáng)度550N/mm[~2]，伸長率（標(biāo)距5倍直徑）為12%（注：我國設(shè)定的延伸率δ10≥ 8%代替δ5≥12%）。 拉伸性能至少應(yīng)有試驗(yàn)總數(shù)的 90%等于或大于規(guī)定特性值，單項(xiàng)試驗(yàn)結(jié)果應(yīng)不小于規(guī)定特性值的95%。

冷軋帶肋鋼筋各國大都以焊網(wǎng)的形式用于工程中，少量用直條鋼筋在現(xiàn)場綁扎，其中德國有19家焊網(wǎng)廠，分屬6個(gè)集團(tuán)。不論是直條鋼筋還是焊網(wǎng)，都實(shí)行工廠化生產(chǎn)，按施工進(jìn)度要求分批送到施工現(xiàn)場，鋼筋工只需按圖鋪放，不需再作任何加工。

[編輯本段]二、國內(nèi)發(fā)展概況 新型冷軋?jiān)O(shè)備成品生產(chǎn)線在2008年在安陽順利投產(chǎn)，與之對(duì)應(yīng)的GB13788-2008 國家標(biāo)準(zhǔn)也與此時(shí)正式發(fā)布。新型冷軋帶肋鋼筋不同于過去冷軋帶肋鋼筋，新品鋼筋生產(chǎn)線有回火處理，使產(chǎn)品強(qiáng)度，延展性和屈服點(diǎn)都增加了。

新型生產(chǎn)線出廠的鋼筋，其強(qiáng)度已達(dá)到550MPA?？膳c熱軋鋼的III鋼媲美，甚至說要不熱軋III鋼好。

目前此生產(chǎn)線僅有國內(nèi)數(shù)家廠具備。市場上隨大肆叫賣冷軋帶肋鋼筋生產(chǎn)設(shè)備，多數(shù)是以次充好，假設(shè)備居多。

如何你急于上設(shè)備、上生產(chǎn)線還請(qǐng)多參觀其他有規(guī)模的生產(chǎn)廠商。擦亮你的眼睛，看清設(shè)備。

我國自八十年代后期起，開始引進(jìn)冷軋帶肋鋼筋生產(chǎn)設(shè)備。先后有南京、蘇州、上海、青島、滄州、昆明等地分別從德國、意大利等國引進(jìn)11套設(shè)備。

九十年代中期又有安徽、廣東、江蘇等省的合資或外商獨(dú)資企業(yè)，從國外引進(jìn)幾條生產(chǎn)線。與此同時(shí)。

國內(nèi)有些科研單位和企業(yè)著手研制或仿制冷軋?jiān)O(shè)備。迄今已有十多個(gè)單位在生產(chǎn)和銷售冷軋帶肋鋼筋全套設(shè)備，分布于北京、遼寧、江蘇、河北、天津等地。

還有一些設(shè)備生產(chǎn)企業(yè)，在幾年來激烈的市場競爭中，由于產(chǎn)品性能不良或質(zhì)量低劣被淘汰。 迄今國內(nèi)已建冷軋帶肋鋼筋生產(chǎn)線約有400多條，年生產(chǎn)能力200萬噸，分布在26個(gè)省、市。

從所了解的各省情況看，近幾年來，在建設(shè)部和各省市建委的大力推動(dòng)下，冷軋帶肋鋼筋的推廣工作有了很進(jìn)展。一些省取得了突出的成績，其中江蘇、遼寧兩省的推廣面最大，在預(yù)制構(gòu)件中已淘汰了冷拔低碳鋼絲；在現(xiàn)澆混凝土結(jié)構(gòu)中也有了數(shù)量較大的應(yīng)用，四川、福建省的在這方面推廣工作很有成績。

此外，河北、湖南、安徽、山西、山東、廣東、北京、浙江、上海等省市也陸繼開始推廣應(yīng)用。據(jù)不完全統(tǒng)計(jì)。

僅1998年全國的推廣量已超過60萬噸。用于城鄉(xiāng)住宅及公共建設(shè)的建筑面積達(dá)1.5億平方米，今后還將有較大的增長。

在生產(chǎn)和應(yīng)用技術(shù)方面，我國在引進(jìn)的基礎(chǔ)上有了發(fā)展，如鋼材抗拉強(qiáng)度由國外一個(gè)強(qiáng)度級(jí)別發(fā)展到三個(gè)級(jí)別：LL550、LL650和LL800；應(yīng)用范圍也由國外的非預(yù)應(yīng)力混凝土結(jié)構(gòu)構(gòu)件擴(kuò)大到預(yù)應(yīng)力混凝土構(gòu)件。為推廣應(yīng)用冷軋帶肋鋼筋，國家和一些省市主管部門組織編制了有關(guān)標(biāo)準(zhǔn)和圖集。

國家標(biāo)準(zhǔn)《冷軋帶肋鋼筋》GB13788─92已經(jīng)實(shí)施。行業(yè)標(biāo)準(zhǔn)《冷軋帶肋鋼筋混凝土結(jié)構(gòu)技術(shù)規(guī)程》JGJ95─95已于1995年7月1日起施行。

江蘇、遼寧、四川、安徽、浙江等省都已編制了冷軋帶肋鋼筋預(yù)應(yīng)力空心板標(biāo)準(zhǔn)圖集。其它構(gòu)件的圖集也將發(fā)行。

國家科委已將冷軋帶肋鋼筋列入國家重點(diǎn)推廣項(xiàng)目。建設(shè)部將它納入“九五”期間建筑業(yè)重點(diǎn)推廣的10項(xiàng)新技術(shù)之一（包含在“高效鋼筋和預(yù)應(yīng)力混凝土技術(shù)”項(xiàng)目內(nèi)）。

1997年8月，建設(shè)部將國家跨世紀(jì)重大技術(shù)推廣工作命名為“廣廈工程”，冷軋帶肋鋼筋的推廣作為“廣廈。
