ddr3介紹(求助：內存基本知識：DDRDDR2DDR3?)
1.求助：內存基本知識：DDR DDR2 DDR3 ?
什么是DDR1有時候大家將老的存儲技術 DDR 稱為 DDR1 ，使之與 DDR2 加以區分。
盡管一般是使用 “DDR” ，但 DDR1 與 DDR 的含義相同。DDR1規格DDR-200: DDR-SDRAM 記憶芯片在100 MHz下運行 DDR-266: DDR-SDRAM DDR2.2G記憶芯片在133 MHz下運行 DDR-333: DDR-SDRAM 記憶芯片在166 MHz下運行 DDR-400: DDR-SDRAM 記憶芯片在200 MHz下運行（JEDEC制定的DDR最高規格） DDR-500: DDR-SDRAM 記憶芯片在250 MHz下運行（非JEDEC制定的DDR規格） DDR-600: DDR-SDRAM 記憶芯片在300 MHz下運行（非JEDEC制定的DDR規格） DDR-700: DDR-SDRAM 記憶芯片在350 MHz下運行（非JEDEC制定的DDR規格）什么是 DDR2DDR2 是 DDR SDRAM 內存的第二代產品。
它在 DDR 內存技術的基礎上加以改進，從而其傳輸速度更快（可達 667MHZ ），耗電量更低，散熱性能更優良 .DDR2(Double Data Rate 2) SDRAM是由JEDEC（電子設備工程聯合委員會） DDR2內存的頻率進行開發的新生代內存技術標準，它與上一代DDR內存技術標準最大的不同就是，雖然同是采用了在時鐘的上升/下降延同時進行數據傳輸?shù)幕痉绞?，但DDR2內存卻擁有兩倍于上一代DDR內存預讀取能力（即：4bit數據預讀取）。換句話說，DDR2內存每個時鐘能夠以4倍外部總線的速度讀/寫數據，并且能夠以內部控制總線4倍的速度運行。
DDR3與DDR2的比較DDR3與DDR2幾個主要的不同之處 ：1.突發長度（Burst Length,BL）由于DDR3的預取為8bit，所以突發傳輸周期（Burst Length,BL）也固定為8 DDR3，而對于DDR2和早期的DDR架構系統，BL=4也是常用的，DDR3為此增加了一個4bit Burst Chop（突發突變）模式，即由一個BL=4的讀取操作加上一個BL=4的寫入操作來合成一個BL=8的數據突發傳輸，屆時可通過A12地址線來控制這一突發模式。而且需要指出的是，任何突發中斷操作都將在DDR3內存中予以禁止，且不予支持，取而代之的是更靈活的突發傳輸控制（如4bit順序突發）。
2.尋址時序（Timing）就像DDR2從DDR轉變而來后延遲周期數增加一樣，DDR3的CL周期也將比DDR2有所提高。DDR2的CL范圍一般在2~5之間，而DDR3則在5~11之間，且附加延遲（AL）的設計也有所變化。
DDR2時AL的范圍是0~4，而DDR3時AL有三種選項，分別是0、CL-1和CL-2。另外，DDR3還新增加了一個時序參數——寫入延遲（CWD），這一參數將根據具體的工作頻率而定。
其中 DDR2 的頻率對照表如右圖所示。3.DDR3新增的重置（Reset）功能重置是DDR3新增的一項重要功能，并為此專門準備了一個引腳。
DRAM業界很早以前就要求增加這一功能，如今終于在DDR3上實現了。這一引腳將使DDR3的初始化處理變得簡單。
當Reset命令有效時，DDR3內存將停止所有操作，并切換至最少量活動狀態，以節約電力。在Reset期間，DDR3內存將關閉內在的大部分功能，所有數據接收與發送器都將關閉，所有內部的程序裝置將復位，DLL（延遲鎖相環路）與時鐘電路將停止工作，而且不理睬數據總線上的任何動靜。
這樣一來，將使DDR3達到最節省電力的目的。4.DDR3新增ZQ校準功能ZQ也是一個新增的腳，在這個引腳上接有一個240歐姆的低公差參考電阻。
這個引腳通過一個命令集，通過片上校準引擎（On-Die Calibration Engine,ODCE）來自動校驗數據輸出驅動器導通電阻與ODT的終結電阻值。當系統發出這一指令后，將用相應的時鐘周期（在加電與初始化之后用512個時鐘周期，在退出自刷新操作后用256個時鐘周期、在其他情況下用64個時鐘周期）對導通電阻和ODT電阻進行重新校準。
參考電壓分成兩個在DDR3系統中，對于內存系統工作非常重要的參考電壓信號VREF將分為兩個信號，即為命令與地址信號服務的VREFCA和為數據總線服務的VREFDQ，這將有效地提高系統數據總線的信噪等級。點對點連接（Point-to-Point,P2P）這是為了提高系統性能而進行的重要改動，也是DDR3與DDR2的一個關鍵區別。
DDR3雙列直插內存模塊“背面”的測試點在DDR3系統中，一個內存控制器只與一個內存通道打交道，而且這個內存通道只能有一個插槽，因此，內存控制器與DDR3內存模組之間是點對點（P2P）的關系（單物理Bank的模組），或者是點對雙點（Point-to-two-Point,P22P）的關系（雙物理Bank的模組），從而大大地減輕了地址/命令/控制與數據總線的負載。而在內存模組方面，與DDR2的類別相類似，也有標準DIMM（臺式PC）、SO-DIMM/Micro-DIMM（筆記本電腦）、FB-DIMM2（服務器）之分，其中第二代FB-DIMM將采用規格更高的AMB2（高級內存緩沖器）。
面向64位構架的DDR3顯然在頻率和速度上擁有更多的優勢，此外，由于DDR3所采用的根據溫度自動自刷新、局部自刷新等其它一些功能，在功耗方面DDR3也要出色得多，因此，它可能首先受到移動設備的歡迎，就像最先迎接DDR2內存的不是臺式機而是服務器一樣。在CPU外頻提升最迅速的PC臺式機領域，DDR3未來也是一片光明。
目前Intel預計在明年第二季所推。
2.什么是DDR3
DDR3是顯存！DDR3顯存，可以看作是DDR2的改進版，二者有很多相同之處，例如采用1。
8V標準電壓、主要采用144Pin球形針腳的FBGA封裝方式。不過DDR3核心有所改進：DDR3顯存采用0。
11微米生產工藝，耗電量較DDR2明顯降低。 此外，DDR3顯存采用了“Pseudo Open Drain”接口技術，只要電壓合適，顯示芯片可直接支持DDR3顯存。
當然，顯存顆粒較長的延遲時間（CAS latency）一直是高頻率顯存的一大通病，DDR3也不例外，DDR3的CAS latency為5/6/7/8，相比之下DDR2為3/4/5。 客觀地說，DDR3相對于DDR2在技術上并無突飛猛進的進步，但DDR3的性能優勢仍比較明顯： 1）功耗和發熱量較小：吸取了DDR2的教訓，在控制成本的基礎上減小了能耗和發熱量，使得DDR3更易于被用戶和廠家接受。
（2）工作頻率更高：由于能耗降低，DDR3可實現更高的工作頻率，在一定程度彌補了延遲時間較長的缺點，同時還可作為顯卡的賣點之一，這在搭配DDR3顯存的顯卡上已有所表現。 （3）降低顯卡整體成本：DDR2顯存顆粒規格多為4M X 32bit，搭配中高端顯卡常用的128MB顯存便需8顆。
而DDR3顯存規格多為8M X 32bit，單顆顆粒容量較大，4顆即可構成128MB顯存。如此一來，顯卡PCB面積可減小，成本得以有效控制，此外，顆粒數減少后，顯存功耗也能進一步降低。
（4）通用性好：相對于DDR變更到DDR2,DDR3對DDR2的兼容性更好。由于針腳、封裝等關鍵特性不變，搭配DDR2的顯示核心和公版設計的顯卡稍加修改便能采用DDR3顯存，這對廠商降低成本大有好處。
目前，DDR3顯存在新出的大多數中高端顯卡上得到了廣泛的應用。 現在明白了？。
3.常見內存型號基礎知識是什么
DDR=DoubleDataRate雙倍速率同步固態隨機處理器
嚴格的說DDR應該叫DDRSDRAM，人們習慣稱為DDR，部分初學者也?？吹紻DRSDRAM，就認為是SDRAM。DDRSDRAM是 DoubleDataRateSDRAM的縮寫，是雙倍速率同步動態隨機存儲器的意思。DDR內存是在SDRAM內存基礎上發展而來的，仍然沿用 SDRAM生產體系，因此對于內存廠商而言，只需對制造普通SDRAM的設備稍加改進，即可實現DDR內存的生產，可有效的降低成本。
什么是DDR1?
有時候大家將老的存儲技術DDR稱為DDR1，使之與DDR2加以區分。盡管一般是使用“DDR”，但DDR1與DDR的含義相同。
DDR1規格
DDR-200:DDR-SDRAM記憶芯片在100MHz下運行DDR-266:DDR-SDRAM記憶芯片在133MHz下運行DDR- 333:DDR-SDRAM記憶芯片在166MHz下運行DDR-400:DDR-SDRAM記憶芯片在200MHz下運行（JEDEC制定的DDR最高 規格）DDR-500:DDR-SDRAM記憶芯片在250MHz下運行（非JEDEC制定的DDR規格）DDR-600:DDR-SDRAM記憶芯片在 300MHz下運行（非JEDEC制定的DDR規格）DDR-700:DDR-SDRAM記憶芯片在350MHz下運行（非JEDEC制定的DDR規格）
什么是DDR2?
DDR2/DDRII(DoubleDataRate2)SDRAM是由JEDEC（電子設備工程聯合委員會）進行開發的新生代內存技術標準， 它與上一代DDR內存技術標準最大的不同就是，雖然同是采用了在時鐘的上升/下降延同時進行數據傳輸?shù)幕痉绞?，但DDR2內存卻擁有兩倍于上一代DDR 內存預讀取能力（即：4bit數據讀預?。?。換句話說，DDR2內存每個時鐘能夠以4倍外部總線的速度讀/寫數據，并且能夠以內部控制總線4倍的速度運 行。
此外，由于DDR2標準規定所有DDR2內存均采用FBGA封裝形式，而不同于目前廣泛應用的TSOP/TSOP-II封裝形式，F(xiàn)BGA封裝 可以提供了更為良好的電氣性能與散熱性，為DDR2內存的穩定工作與未來頻率的發展提供了堅實的基礎?；叵肫餌DR的發展歷程，從第一代應用到個人電腦的 DDR200經過DDR266、DDR333到今天的雙通道DDR400技術，第一代DDR的發展也走到了技術的極限，已經很難通過常規辦法提高內存的工 作速度；隨著Intel最新處理器技術的發展，前端總線對內存帶寬的要求是越來越高，擁有更高更穩定運行頻率的DDR2內存將是大勢所趨。
什么是DDR3?
DDR3是針對Intel新型芯片的一代內存技術（但目前主要用于顯卡內存），頻率在800M以上，和DDR2相比優勢如下：
(1)功耗和發熱量較?。何×薉DR2的教訓，在控制成本的基礎上減小了能耗和發熱量，使得DDR3更易于被用戶和廠家接受。
(2)工作頻率更高：由于能耗降低，DDR3可實現更高的工作頻率，在一定程度彌補了延遲時間較長的缺點，同時還可作為顯卡的賣點之一，這在搭配DDR3顯存的顯卡上已有所表現。
(3)降低顯卡整體成本：DDR2顯存顆粒規格多為16MX32bit，搭配中高端顯卡常用的128MB顯存便需8顆。而DDR3顯存顆粒規格 多為32MX32bit，單顆顆粒容量較大，4顆即可構成128MB顯存。如此一來，顯卡PCB面積可減小，成本得以有效控制，此外，顆粒數減少后，顯存 功耗也能進一步降低。
(4)通用性好：相對于DDR變 更到DDR2,DDR3對DDR2的兼容性更好。由于針腳、封裝等關鍵特性不變，搭配DDR2的顯示核心和公版設計的顯卡稍加修改便能采用DDR3顯存，這對廠商降低成本大有好處。
目前，DDR3顯存在新出的大多數中高端顯卡上得到了廣泛的應用。
小提示：大家通過閱讀以上為大家詳細介紹的常見內存型號基礎知識，對于電腦內存是不是有了個深刻的理解了呢！希望能夠幫助到大家學習到更多關于電腦基礎知識！
4.介紹一下有關DDR3的內存
針對Windows Vista的新一代內存技術（目前主要用于顯卡內存），頻率在800M以上，和DDR2相比優勢如下： （1）功耗和發熱量較小：吸取了DDR2的教訓，在控制成本的基礎上減小了能耗和發熱量，使得DDR3更易于被用戶和廠家接受。
（2）工作頻率更高：由于能耗降低，DDR3可實現更高的工作頻率，在一定程度彌補了延遲時間較長的缺點，同時還可作為顯卡的賣點之一，這在搭配DDR3顯存的顯卡上已有所表現。 （3）降低顯卡整體成本：DDR2顯存顆粒規格多為4M X 32bit，搭配中高端顯卡常用的128MB顯存便需8顆。
而DDR3顯存規格多為8M X 32bit，單顆顆粒容量較大，4顆即可構成128MB顯存。如此一來，顯卡PCB面積可減小，成本得以有效控制，此外，顆粒數減少后，顯存功耗也能進一步降低。
（4）通用性好：相對于DDR變更到DDR2,DDR3對DDR2的兼容性更好。由于針腳、封裝等關鍵特性不變，搭配DDR2的顯示核心和公版設計的顯卡稍加修改便能采用DDR3顯存，這對廠商降低成本大有好處。

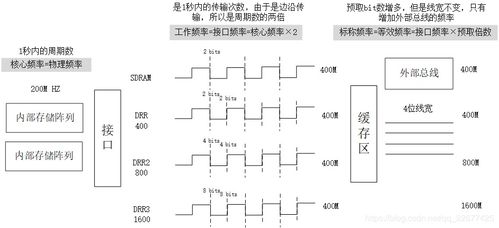

目前，DDR3顯存在新出的大多數中高端顯卡上得到了廣泛的應用。 一、DDR3在DDR2基礎上采用的新型設計： DDR3 1.8bit預取設計，而DDR2為4bit預取，這樣DRAM內核的頻率只有接口頻率的1/8,DDR3-800的核心工作頻率只有100MHz。
2.采用點對點的拓樸架構，以減輕地址/命令與控制總線的負擔。 3.采用100nm以下的生產工藝，將工作電壓從1.8V降至1.5V，增加異步重置（Reset）與ZQ校準功能。
二、DDR3與DDR2幾個主要的不同之處 ： 1.突發長度（Burst Length,BL） 由于DDR3的預取為8bit，所以突發傳輸周期（Burst Length,BL）也固定為8，而對于DDR2和早期的DDR架構系統，BL=4也是常用的，DDR3為此增加了一個4bit Burst Chop（突發突變）模式，即由一個BL=4的讀取操作加上一個BL=4的寫入操作來合成一個BL=8的數據突發傳輸，屆時可通過A12地址線來控制這一突發模式。而且需要指出的是，任何突發中斷操作都將在DDR3內存中予以禁止，且不予支持，取而代之的是更靈活的突發傳輸控制（如4bit順序突發）。
2.尋址時序（Timing） 就像DDR2從DDR轉變而來后延遲周期數增加一樣，DDR3的CL周期也將比DDR2有所提高。DDR2的CL范圍一般在2~5之間，而DDR3則在5~11之間，且附加延遲（AL）的設計也有所變化。
DDR2時AL的范圍是0~4，而DDR3時AL有三種選項，分別是0、CL-1和CL-2。另外，DDR3還新增加了一個時序參數——寫入延遲（CWD），這一參數將根據具體的工作頻率而定。
3.DDR3新增的重置（Reset）功能 重置是DDR3新增的一項重要功能，并為此專門準備了一個引腳。DRAM業界很早以前就要求增加這一功能，如今終于在DDR3上實現了。
這一引腳將使DDR3的初始化處理變得簡單。當Reset命令有效時，DDR3內存將停止所有操作，并切換至最少量活動狀態，以節約電力。
在Reset期間，DDR3內存將關閉內在的大部分功能，所有數據接收與發送器都將關閉，所有內部的程序裝置將復位，DLL（延遲鎖相環路）與時鐘電路將停止工作，而且不理睬數據總線上的任何動靜。這樣一來，將使DDR3達到最節省電力的目的。
4.DDR3新增ZQ校準功能 ZQ也是一個新增的腳，在這個引腳上接有一個240歐姆的低公差參考電阻。這個引腳通過一個命令集，通過片上校準引擎（On-Die Calibration Engine,ODCE）來自動校驗數據輸出驅動器導通電阻與ODT的終結電阻值。
當系統發出這一指令后，將用相應的時鐘周期（在加電與初始化之后用512個時鐘周期，在退出自刷新操作后用256個時鐘周期、在其他情況下用64個時鐘周期）對導通電阻和ODT電阻進行重新校準。 5.參考電壓分成兩個 在DDR3系統中，對于內存系統工作非常重要的參考電壓信號VREF將分為兩個信號，即為命令與地址信號服務的VREFCA和為數據總線服務的VREFDQ，這將有效地提高系統數據總線的信噪等級。
6.點對點連接（Point-to-Point,P2P） 這是為了提高系統性能而進行的重要改動，也是DDR3與DDR2的一個關鍵區別。在DDR3系統中，一個內存控制器只與一個內存通道打交道，而且這個內存通道只能有一個插槽，因此，內存控制器與DDR3內存模組之間是點對點（P2P）的關系（單物理Bank的模組），或者是點對雙點（Point-to-two-Point,P22P）的關系（雙物理Bank的模組），從而大大地減輕了地址/命令/控制與數據總線的負載。
而在內存模組方面，與DDR2的類別相類似，也有標準DIMM（臺式PC）、SO-DIMM/Micro-DIMM（筆記本電腦）、FB-DIMM2（服務器）之分，其中第二代FB-DIMM將采用規格更高的AMB2（高級內存緩沖器）。 面向64位構架的DDR3顯然在頻率和速度上擁有更多的優勢，此外，由于DDR3所采用的根據溫度自動自刷新、局部自刷新等其它一些功能，在功耗方面DDR3也要出色得多，因此，它可能首先受到移動設備的歡迎，就像最先迎接DDR2內存的不是臺式機而是服務器一樣。
在CPU外頻提升最迅速的PC臺式機領域，DDR3未來也是一片光明。目前Intel預計在明年第二季所推出的新芯片-熊湖（Bear Lake）。
5.DDR3到底怎樣
在眾多電腦配件中，內存雖然被視為三大核心零配件之一，但其更新?lián)Q代頻率明顯偏慢。
內存不僅比CPU、顯卡、主板換代速度慢很多，甚至比光存儲及顯示器都要滯后。 在內存的發展史上，早期EDO、SDRAM、DDR等規格每一代產品大約都流行了3-5年時間。
目前主流內存規格早已經過渡到DDR2，而普及時間也超過3年以上了，其頻率從DDR2-400一路攀升至DDR2-1200，甚至更高。正當人們逐漸厭倦DDR2內存的頻率大戰后，2006年國際JEDEC組織正式公布了下一代內存規格——DDR3。
DDR3內存是基于DDR2內存衍生出來的新產品，擁有諸多優點，如：頻率更高、功耗更低、穩定性更好。 當然，有優勢就伴隨著劣勢，目前DDR3內存主要的劣勢在于：成本居高不下、不與DDR2兼容、高延遲仍沒有得到有效解決。
從本質上來講，DDR3內存并非是一款嚴格意義上的全新產品，它是在優化了DDR2內存某些特性后的產物，就像是汽車界的“改款車”一樣，實質上并沒有發生大的變化。 DDR3內存芯片不僅仍使用成熟的FBGA封裝工藝，而且就連基礎電路設計和制作工藝上也與上代DDR2相差不多，因此DDR3內存仍是DDR家族的一個延續者。
如今，搭載著英特爾P35芯片組的主板已經相繼鋪貨，DDR3內存也終于盼到普及的曙光，今天筆者就來深入分析一下《DDR3內存何時步入主流？》這個話題。 在話題開始前，筆者首先給大家介紹一下DDR3內存的優缺點，以方便讀者理解DDR3內存的特性。
首先從工作頻率上來看，DDR3可以在800MHz至1666MHz下運行，當然今后也不排除更高頻率的產品誕生，而DDR2是在533MHz至1200MHz下運行。 通常，DDR3是DDR2頻率的兩倍，它通過削減一半讀寫時間給系統帶來操作性能提高。
在設計功耗方面，DDR3內存相比DDR2內存可以節約16%的電能。這因?yàn)樾乱淮鶧DR3內存的工作電壓是在1。
5V下，而DDR2內存則是在1。8V電壓下工作，這樣可以彌補由于過多的操作頻率所產生的高電能消耗。
同時，減少的能量消耗可以延長產品的平均使用壽命。 在特色技術方面，DDR3內存BANK增加到了8個，相對于DDR2來說整整提高了一倍。
因此，同頻率條件下，DDR3內存相比DDR2內存預讀取能力可以提高55%的效率，是DDR2標準的兩倍之多。 首先是用戶最關心的價格問題，目前主流1GB DDR2-667內存平均價格在310元左右，而1GB DDR3-1333內存價格則在1600左右，兩者之間相差了5倍之多，試問有誰會在現在購買DDR3呢？ 其次就是DDR3內存的超前性，雖然目前市場上已經開始有支持DDR3內存的主板銷售（例如P35主板已經可以很好支持DDR3內存），但是由于剛上市的新品主板價格不菲，所以造成了用戶整體平臺投資過大。
此外，DDR2內存和DDR3內存互不兼容也大大制約了它的發展。 最后就是DDR3依然存在高延遲的老毛病，就拿常規1GB DDR3-1066內存為例，標準延遲參數為CL=7，而很多DDR3-1333的延遲值甚至達到了10個周期以上。
所謂內存的延遲，通俗地講就是內存與CPU、總線發生數據交換前，系統等待內存響應的這個時間，這個值越小越好 DDR3內存要取代DDR2內存成為市場主流，還需要多方的共同努力，時間至少要等到2009年。 目前DDR3內存仍以DDR3-1066和DDR3-1333兩種規格為主流，更高頻率DDR3內存在短期內實現量產還有一定困難，出貨量也非常微小，而且價格過于高昂，甚至接近DDR2內存的10倍。
現在DDR2內存制造工藝已經相當成熟，價格也非常便宜，因此其主流地位短期內還無法撼動，未來會有很長一段時間出現DDR2和DDR3內存并存的現象。 大廠商早已經開始研發DDR3內存，因?yàn)檫@個是內存的發展趨勢，就像DDR2取代DDR一樣，只是個時間問題。
DDR3的推廣也要看業界各廠商態度，因?yàn)樽罱酒径荚谫r錢，他們很不愿意去投產DDR3內存。其次就是看市場的供求關系，我相信明年DDR3會得到很好普及。
對于大部分專業內存廠商來講，技術絕對不是DDR3內存普及的難點。我們可以在很短的時間內，轉型到生產DDR3內存。
對于主板芯片廠商來講，雖然目前只有英特爾推出了支持DDR3內存的芯片組，但之前已經與多家內存廠商達成協議，共同來推廣DDR3架構內存。 從目前大趨勢來看，晶圓及模組廠商已經開始儲備DDR3內存，DDR2架構內存逐漸開始減產。
這就意味著，DDR3內存產能提高后，價格會越來越低，同時DDR2內存價格會逐漸失去價格優勢。我們預計，DDR3-1066內存將成為2008年市場中的主流產品。
對于DDR3內存來說，因?yàn)樵缙诋a(chǎn)量和需求都十分有限，主要是根據用戶的需求進行小批量接單生產，因此其價格會在至少6個月內維持在高位。而到年底之后，隨著內存需求的增加，DDR3的價格將開始下降。
另外，內存生產即將從90nm工藝過渡到70nm工藝。 在新制程下，相同的晶圓可以生產出更多的內存顆粒，因此成本會有顯著降低，價格也會隨之下降。
預計，2009年DDR3內存有可能會成為市場主流。 DDR3勢必代替DDR2成為內存市場新霸主。
目前DDR3內存的普及問題主要是價格因素，不過從廠商的態度來看。
6.哪位高手可以詳細介紹下DDR3顯卡的特點以及優勢及各方面特點 快些
針對Intel新型芯片的一代內存技術（但目前主要用于顯卡內存），頻率在800M以上，和DDR2相比優勢如下：
(1)功耗和發熱量較?。何×薉DR2的教訓，在控制成本的基礎上減小了能耗和發熱量，使得DDR3更易于被用戶和廠家接受。
(2)工作頻率更高：由于能耗降低，DDR3可實現更高的工作頻率，在一定程度彌補了延遲時間較長的缺點，同時還可作為顯卡的賣點之一，這在搭配DDR3顯存的顯卡上已有所表現。
(3)降低顯卡整體成本：DDR2顯存顆粒規格多為4M X 32bit，搭配中高端顯卡常用的128MB顯存便需8顆。而DDR3顯存規格多為8M X 32bit，單顆顆粒容量較大，4顆即可構成128MB顯存。如此一來，顯卡PCB面積可減小，成本得以有效控制，此外，顆粒數減少后，顯存功耗也能進一步降低。
(4)通用性好：相對于DDR變更到DDR2,DDR3對DDR2的兼容性更好。由于針腳、封裝等關鍵特性不變，搭配DDR2的顯示核心和公版設計的顯卡稍加修改便能采用DDR3顯存，這對廠商降低成本大有好處。
目前，DDR3顯存在新出的大多數中高端顯卡上得到了廣泛的應用。
7.什么是DDR3
針對Intel新型芯片的一代內存技術（但目前主要用于顯卡內存），頻率在800M以上，和DDR2相比優勢如下：
(1)功耗和發熱量較?。何×薉DR2的教訓，在控制成本的基礎上減小了能耗和發熱量，使得DDR3更易于被用戶和廠家接受。
(2)工作頻率更高：由于能耗降低，DDR3可實現更高的工作頻率，在一定程度彌補了延遲時間較長的缺點，同時還可作為顯卡的賣點之一，這在搭配DDR3顯存的顯卡上已有所表現。
(3)降低顯卡整體成本：DDR2顯存顆粒規格多為4M X 32bit，搭配中高端顯卡常用的128MB顯存便需8顆。而DDR3顯存規格多為8M X 32bit，單顆顆粒容量較大，4顆即可構成128MB顯存。如此一來，顯卡PCB面積可減小，成本得以有效控制，此外，顆粒數減少后，顯存功耗也能進一步降低。
(4)通用性好：相對于DDR變更到DDR2,DDR3對DDR2的兼容性更好。由于針腳、封裝等關鍵特性不變，搭配DDR2的顯示核心和公版設計的顯卡稍加修改便能采用DDR3顯存，這對廠商降低成本大有好處。
目前，DDR3顯存在新出的大多數中高端顯卡上得到了廣泛的應用。
