李麗英電工電阻(電工基礎至PLC學習視頻教程)

1.電工基礎至PLC學習視頻教程

PLC ( Programmable Logical Controller)可編程控制器在機電領域用的很廣，大部分設備或產線的自動化控制會用PLC單元或總線來完成。

現在的PLC編程，不管是三菱的還是西門子的，都很少用編程器了，都是直接在電腦上用專用軟件完成。所以，電腦的使用知識就不用說了，另外，必須要了解工業傳動過程，還要有比較好的電工電子學的基礎，理解繼電器的工作原理，知道各種傳感器的信號特點和應用。

要實現PLC總線結構的應用，還要知道必要的通訊知識。 PLC 也叫可編程控制器，要學好PLC的編程首先得學會PLC的組成和結構特點。

PLC輸入、輸出和控制器三部分組成，控制器是核心，輸入、輸出是關鍵。輸入、輸出有數字信號和模擬信號兩種，模擬信號的編程比較復雜。

PLC是很簡單的啊，梯形圖一目了然，那個常開，哪個長閉，還有定時，都不用象單片機里一樣再設定了，而且抗干擾能力也強，你要學，再弄懂程序含義后建議多看別人寫的程序，對你幫助很大，再說，PLC的內核就是單片機，另外你實在看不懂不是還有語句表嗎，和匯編有點接近，可以試試。 既然是從零開始，那就要學得非常仔細，因?yàn)榧?xì)節決定許多問題，在由就是要學好硬件知識，這是學PLC變程的基礎。

然后一定要自己做實驗，把上面的例子都做了，千萬不要覺得辛苦，因?yàn)槟闶菑牧汩_始的。學編程還需要一點點天賦，悟性一定要好，平時可以再看看相關的論文，不一定要看懂，看出來他想干什莫就行了。

要想學好PLC，首先必須把低 PLC編程壓電器（電力拖動）的基礎學扎實，那么什么是低壓電器呢？低壓電器通常是指工作交流電壓小于1200V，直流電壓小于1500V的電路起控制作用的電路叫做低壓電器. 一 低壓電器的的分類： 1.按其用途或或所控制對象分類： （1）低壓配電電器 這類電器包括刀開關，轉換開關，熔斷器和 自動開關等.主要用于低壓配電系統中，要求在系統發生故障的情況下動作準確 ，工作可靠. （2）低壓控制電器 包括接觸器，控制繼電器，主令開關，啟動器和電磁鐵等.主要用于電力拖動自動控制系統和用電系統中，要求壽命長，體積小且工作可靠. 2.低壓電器按動作方式分類： （1）自動電器 自動電器是按照外來的信號或某個物理量的變化而自動動作的電器，如接觸器，繼電器等. （2）非自動電器 是通過人工或外力直接而操作而動的電器，如按鈕行程開關等. 3.按電器的執行機能分類： 按電器的執行機能可分為有觸點電器和無觸點電器.有觸點的電器包括開關，按鈕等.無觸點電器有晶閘管，IGBT管等. 二 主令電器 主令電器屬于控制電器，是用來發在指令的低壓操作電器. （1） 控制按鈕 控制按鈕是一種結構簡單，應用廣泛的主令電器.由按鈕帽，復位彈簧，橋式觸點和外殼組成. （2） 常開和常閉 定義：斷開時叫常開（動合），接通時叫常閉（動斷） 控制按鈕在外力的作用下，首先斷開常閉觸點，然后在接通常開觸點.復位時，常開觸點先斷開，常閉觸點后閉合.一般以紅色表示停止按鈕，綠色表示啟動按鈕. （3） 行程開關 行程開關又稱限位開關，一般由執行元件，操作及外殼組成，行程開關的種類很多，按結構分直動式，微動式，滾動式. （4） 霍而接近開關開關的結構工作原理 它主要由霍而元件，穩壓電路，放大器，施密特觸發器OC門等電路構成，通常集成在一個芯片上.當外加磁場強度超過規定的工作點時，OC門由高電阻態變?yōu)閷?dǎo)通狀態，輸出變?yōu)榈碗娖剑?dāng)外加磁場強度低于釋放點時，OC門重新變?yōu)楦咦钁B(tài)，輸出高電平.那什么是霍爾接進開關？定義：在一的距離（幾毫米至十幾毫米）內檢測物體有無的傳感器稱為接進開關. （5）光電開關 光電開關是用來檢測物體靠近，通過等狀態的光電傳感器.光電開關可分為遮斷型和反射型. PLC在工業自動化中現已經成了必不可少的一部分，它的應用較為廣泛，因它的使用簡單，穩定性好，功能比較強大，價格也為適中，他比一般的工控系統的成本相比要低的多，編程也較為方便，它可以用于溫度、邏輯、濕度、壓力、比量、運算、人機等很多種控制系統中，現代工業中80%都使用PLC控制的；如果PLC學好了找份好點的工作也并不為難事。 學習不是很難，對設備和自動化有些靈性就沒問題。

學好了三菱或西門子的PLC以后工作很好找，因?yàn)镻LC在工業控制上應用很廣，可以在提供自動化設備的廠家工作，也可以在應用自動化設備的廠家工作，還可以專門做軟件和系統設計，只要你能獨擋一面，薪金很高的！在北京、天津就可以，天津的環境和機會更多些。

2.電工基礎知識

電工基礎知識、維修電工基礎知識。

（1）電阻率---又叫電阻系數或叫比電阻。是衡量物質導電性能好壞的一個物理量，以字母ρ表示，單位為歐姆*毫米平方/米。

在數值 上等于用那種物質做的長1米截面積為1平方毫米的導線，在溫度20C時的電阻值，電阻率越大，導電性能越低。則物質的電阻率隨溫度而變化的物理量，其數值等于溫度每升高1C時，電阻率的增加與原來的電阻電阻率的比值，通常以字母α表示，單位為1/C。

2、電阻的溫度系數----表示物質的電阻率隨溫度而變化的物理量，其數值等于溫度每升高1C時，電阻率的增加量與原來的電阻率的比值，通常以字母α表示，單位為1/C。 3、電導----物體傳導電流的本領叫做電導。

在直流電路里，電導的數值就是電阻值的倒數，以字母ɡ表示，單位為歐姆。 4、電導率----又叫電導系數，也是衡量物質導電性能好壞的一個物理量。

大小在數值上是電阻率的倒數，以字母γ表示，單位為米/歐姆*毫米平方。 5、電動勢----電路中因其他形式的能量轉換為電能所引起的電位差，叫做電動勢或者簡稱電勢。

用字母E表示，單位為伏特。 6、自感----當閉合回路中的電流發生變化時，則由這電流所產生的穿過回路本身磁通也發生變化，因此在回路中也將感應電動勢，這現象稱為自感現象，這種感應電動勢叫自感電動勢。

7、互感----如果有兩只線圈互相靠近，則其中第一只線圈中電流所產生的磁通有一部分與第二只線圈相環鏈。當?shù)谝痪€圈中電流發生變化時，則其與第二只線圈環鏈的磁通也發生變化，在第二只線圈中產生感應電動勢。

這種現象叫做互感現象。 8 、電感----自感與互感的統稱。

9、感抗----交流電流過具有電感的電路時，電感有阻礙交流電流過的作用，這種作用叫做感抗，以Lx表示，Lx=2πfL. 10、容抗----交流電流過具有電容的電路時，電容有阻礙交流電流過的作用，這種作用叫做容抗，以Cx表示，Cx=1/12πfc。 11、脈動電流----大小隨時間變化而方向不變的電流，叫做脈動電流。

12、振幅----交變電流在一個周期內出現的最大值叫振幅。 13、平均值----交變電流的平均值是指在某段時間內流過電路的總電荷與該段時間的比值。

正弦量的平均值通常指正半周內的平均值，它與振幅值的關系：平均值=0.637*振幅值。 14、有效值----在兩個相同的電阻器件中，分別通過直流電和交流電，如果經過同一時間，它們發出的熱量相等，那么就把此直流電的大小作為此交流電的有效值。

正弦電流的有效值等于其最大值的0.707倍。 15、有功功率----又叫平均功率。

交流電的瞬時功率不是一個恒定值，功率在一個周期內的平均值叫做有功功率，它是指在電路中電阻部分所消耗的功率，以字母P表示，單位瓦特。 16、視在功率----在具有電阻和電抗的電路內，電壓與電流的乘積叫做視在功率，用字母Ps來表示，單位為瓦特。

17、無功功率----在具有電感和電容的電路里，這些儲能元件在半周期的時間里把電源能量變成磁場（或電場）的能量存起來，在另半周期的時間里對已存的磁場（或電場）能量送還給電源。它們只是與電源進行能量交換，并沒有真正消耗能量。

我們把與電源交換能量的速率的振幅值叫做無功功率。用字母Q表示，單位為芝。

18、功率因數----在直流電路里，電壓乘電流就是有功功率。但在交流電路里，電壓乘電流是視在功率，而能起到作功的一部分功率（即有功功率）將小于視在功率。

有功功率與視在功率之比叫做功率因數，以COSφ表示。 19、相電壓----三相輸電線（火線）與中性線間的電壓叫相電壓。

20、線電壓----三相輸電線各線（火線）間的電壓叫線電壓，線電壓的大小為相電壓的1.73倍。 21、相量----在電工學中，用以表示正弦量大小和相位的矢量叫相量，也叫做向量。

22、磁通----磁感應強度與垂直于磁場方向的面積的乘積叫做磁通，以字母φ表示，單位為麥克斯韋。 23、磁通密度----單位面積上所通過的磁通大小叫磁通密度，以字母B表示，磁通密度和磁場感應強度在數值上是相等的。

24、磁阻----與電阻的含義相仿，磁阻是表示磁路對磁通所起的阻礙作用，以符號Rm表示，單位為1/亨。 25、導磁率----又稱導磁系數，是衡量物質的導磁性能的一個系數，以字母μ表示，單位是亨/米。

26、磁滯----鐵磁體在反復磁化的過程中，它的磁感應強度的變化總是滯后于它的磁場強度，這種現象叫磁滯。 27、磁滯回線----在磁場中，鐵磁體的磁感應強度與磁場強度的關系可用曲線來表示，當磁化磁場作周期的變化時，鐵磁體中的磁感應強度與磁場強度的關系是一條閉合線，這條閉合線叫做磁滯回線如圖1。

28、基本磁化曲線----鐵磁體的磁滯回線的形狀是與磁感應強度（或磁場強度）的最大值有關，在畫磁滯回線時，如果對磁感應強度（或磁場強度）最大值取不同的數值，就得到一系列的磁滯回線，連接這些回線頂點的曲線叫基本磁化曲線。 29、磁滯損耗----放在交變磁場中的鐵磁體，因磁滯現象而產生一些功率損耗，從而使鐵磁體發熱，這種損耗叫磁滯損耗。

30、擊穿---絕緣物質在電場的作用下發生劇烈放電或?qū)щ姷默F(xiàn)象叫擊穿。 31、介電常數---又叫介質常數，介電系數或電容率，它是表示絕緣能力特性的一個。

3.電工基本知識

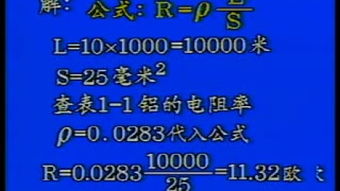

一 .電工基礎知識1.直流電路電路電路的定義： 就是電流通過的途徑電路的組成： 電路由電源、負載、導線、開關組成內電路： 負載、導線、開關外電路： 電源內部的一段電路負載： 所有電器電源： 能將其它形式的能量轉換成電能的設備基本物理量1.2.1 電流1.2.1.1 電流的形成： 導體中的自由電子在電場力的作用下作有規則的定向運動就形成電流.1.2.1.2 電流具備的條件： 一是有電位差，二是電路一定要閉合.1.2.1.3 電流強度： 電流的大小用電流強度來表示，基數值等于單位時間內通過導體截面的電荷量，計算公式為 其中Q為電荷量（庫侖）； t為時間（秒/s）; I為電流強度1.2.1.4電流強度的單位是 “安”，用字母 “A”表示.1.2.1.5直流電流（恒定電流）的大小和方向不隨時間的變化而變化，用大寫字母 “I”表示，簡稱直流電.1.2.2 電壓1.2.2.1 電壓的形成： 物體帶電后具有一定的電位，在電路中任意兩點之間的電位差，稱為該兩點的電壓.1.2.2.2 電壓的方向： 一是高電位指向低電位； 二是電位隨參考點不同而改變.1.2.2.3 電壓的單位是 “伏特”，用字母 “U”表示.常用單位有： 千伏（KV） 、伏（V）、毫伏（mV） 、微伏（uV）1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 電動勢1.2.3.1 電動勢的定義： 一個電源能夠使電流持續不斷沿電路流動，就是因?yàn)樗苁闺娐穬啥司S持一定的電位差.這種電路兩端產生和維持電位差的能力就叫電源電動勢.1.2.3.2 電動勢的單位是 “伏”，用字母 “E”表示.計算公式為 （該公式表明電源將其它形式的能轉化成電能的能力）其中A為外力所作的功，Q為電荷量，E為電動勢.1.2.3.3 電源內電動勢的方向： 由低電位移向高電位1.2.4 電阻1.2.4.1 電阻的定義： 自由電子在物體中移動受到其它電子的阻礙，對于這種導電所表現的能力就叫電阻.1.2.4.2 電阻的單位是 “歐姆”，用字母 “R”表示.1.2.4.3 電阻的計算方式為： 其中l(wèi)為導體長度，s為截面積，ρ為材料電阻率銅ρ=0.017鋁ρ=0.028歐姆定律1.3.1 歐姆定律是表示電壓、電流、電阻三者關系的基本定律.1.3.2 部分電路歐姆定律： 電路中通過電阻的電流，與電阻兩端所加的電壓成正比，與電阻成反比，稱為部分歐姆定律.計算公式為 U = IR1.3.3全電路歐姆定律： 在閉合電路中（包括電源），電路中的電流與電源的電動勢成正比，與電路中負載電阻及電源內阻之和成反比，稱全電路歐姆定律.計算公式為 其中R為外電阻，r0為內電阻，E為電動勢電路的連接（串連、并連、混連）1.4.1串聯電路1.4.1.1電阻串聯將電阻首尾依次相連，但電流只有一條通路的連接方法.1.4.1.2電路串聯的特點為電流與總電流相等，即I = I1 = I2 = I3…總電壓等于各電阻上電壓之和，即 U = U1 + U2 + U3…總電阻等于負載電阻之和，即 R = R1 + R2 + R3…各電阻上電壓降之比等于其電阻比，即 ， ， …1.4.1.3電源串聯： 將前一個電源的負極和后一個電源的正極依次連接起來.特點： 可以獲得較大的電壓與電源.計算公式為E = E1 + E2 + E3 +…+ Enr0 = r01 + r02 + r03 +…+ r0n1.4.2并聯電路1.4.2.1電阻的并聯： 將電路中若干個電阻并列連接起來的接法，稱為電阻并聯.1.4.2.2并聯電路的特點： 各電阻兩端的電壓均相等，即U1 = U2 = U3 = … = Un； 電路的總電流等于電路中各支路電流之總和，即I = I1 + I2 + I3 + … + In； 電路總電阻R的倒數等于各支路電阻倒數之和，即 .并聯負載愈多，總電阻愈小，供應電流愈大，負荷愈重.1.4.2.3通過各支路的電流與各自電阻成反比，即 1.4.2.4電源的并聯：把所有電源的正極連接起來作為電源的正極，把所有電源的負極連接起來作為電源的負極，然后接到電路中，稱為電源并聯.1.4.2.5并聯電源的條件：一是電源的電勢相等；二是每個電源的內電阻相同.1.4.2.6并聯電源的特點：能獲得較大的電流，即外電路的電流等于流過各電源的電流之和.1.4.3混聯電路1.4.3.1定義： 電路中即有元件的串聯又有元件的并聯稱為混聯電路1.4.3.2混聯電路的計算： 先求出各元件串聯和并聯的電阻值，再計算電路的點電阻值；由電路總電阻值和電路的端電壓，根據歐姆定律計算出電路的總電流；根據元件串聯的分壓關系和元件并聯的分流關系，逐步推算出各部分的電流和電壓.電功和電功率電功電流所作的功叫做電功，用符號 “A”表示.電功的大小與電路中的電流、電壓及通電時間成正比，計算公式為 A = UIT =I2RT電功及電能量的單位名稱是焦耳，用符號 “J”表示；也稱千瓦/時，用符號 “KWH”表示. 1KWH=3.6MJ電功率電流在單位時間內所作的功叫電功率，用符號 “P”表示.計算公式為 電功率單位名稱為 “瓦”或 “千瓦”，用符號 “W”或 “KW”表示；也可稱 “馬力.1馬力=736W 1KW = 1.36馬力電流的熱效應、短路電流的熱效應定義： 電流通過導體時，由于自由電子的碰撞，電能不斷的轉變?yōu)闊崮?這種電流通過導體時會發生熱的現象，稱為電流的熱效應.電與熱的轉化關系其計算公式為 其中Q為導體產生的熱量，W為消耗的電能.短路定義： 電源通向負載的兩根導線，不以過負載而相互直接接通.該現象稱之為短路.短路分析： 電阻（R） 變小，電流（I）加大，用公式表示為 短路的危害： 溫度升高。

4.電工基礎知識

1.什么是功率因數？如何計算功率因數？

答：在交流電路中，電壓與電流之間的相位差（∮）角的余弦稱為功率因數，用COS∮表示，在數值上等于有功功率和視在功率之比，或電阻與阻抗之比。

即 COS∮=P/S=P/(U*I)=(I2R)/(U*I)=R/Z

平均功率因數=有功功率/（有功功率2+無功功率2 ）↑1/2=有功功率/視在功率

測量功率因素的儀器--建議選用：日本日置HIOKI 3286-20鉗式功率計

2.利用率、負荷率是怎樣計算的？

利用率=日平均有功負荷/運行變壓器容量*COS∮*100%

負荷率=日平均有功負荷/日最高有功負荷*100%

3.有功功率、無功功率、視在功率的計算公式？

答：有功功率：在交流電路中，電阻所消耗的功率為有功功率。單位瓦（W）或千瓦（KW）。計算式：P=√3 U*I*COS∮

無功功率：在交流電路中電感或電容實際上不消耗電能，它只和電源之間能量轉換，只是電場能轉換為磁場能或磁場能轉換為電場能，能量并沒有真正的消耗，使能量轉換的功率，稱為無功功率。單位乏或千乏。計算式：Q=√3 U*I*sin∮

視在功率：在交流電路中，電壓和電流的乘積，或者說有功功率和無功功率的矢量和。單位伏安（VA）或千伏安（KVA）。計算式：

S=√（P2+Q2 ）=√3 U*I

4.什么是相電壓、相電流、線電壓、線電流？

答：相電壓：三相電源中星型負載兩端的電壓稱相電壓。用UA、UB、UC表示。

相電流：三相電源中流過每相負載的電流為相電流，用IAB、IBC、ICA表示。

線電壓：三相電源中，任意兩根導線之間的電壓為線電壓，用UAB、UBC、UCA表示。

線電流：從電源引出的三根導線中的電流為線電流，用IA、IB、IC表示。

5.三相對稱負載接成星型和三角形時，線電壓與相電壓，線電流與相電流有什么關系？

答：三相對稱負載接成星型時：（1）線電壓等于相電壓的√3倍，線電壓超前相電壓30°。（2）相電流等于線電流。

三相負載接成三角形時：（1）線電壓等于相電壓。（2）線電流等于相電流的√3倍，相位滯后對應相電流30°。

6.什么是相位？什么是相位差？

答：在正弦電壓的數學式U=Umsin（ωt+ψ）中，（ωt+ψ）是一個角度，表示正弦交流電變化進程的一個量，稱為相位。

相位差（相位移），系指兩個頻率相等的正弦交流電的相位之差，說明兩交流電之間在時間上的超前或滯后的關系。

7.什么是相位的超前、滯后、同相、反相？

答：在同一個周期內，一個正弦量比另一個正弦量早些或晚些到達零值（或最大值），前者被稱為超前，后者被稱為滯后。

如果兩個同頻率的正弦量同時達到最大值，則這兩個正弦量稱為同相。

如果兩個同頻率正弦量同時達到零值，但當一個達到正的最大值時，另一個達到負的最大值，則這兩個正弦量的相位互差180°， 稱為反相。

8.什么是串聯諧振？有何危害？

答：在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+(XC-XL)2=R，電路中總阻抗最小，電流將達到最大值。

發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL=UC=XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。

品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾十甚至幾百。所以串聯諧振又叫電壓諧振。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。
