橋梁鋼筋識圖(橋梁工程里看鋼筋圖的技巧)
1.橋梁工程里看鋼筋圖的技巧

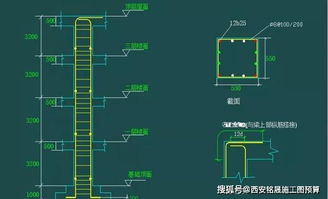

橋梁工程鋼筋看圖要結合鋼筋的大樣圖看，首先按鋼筋編號找到鋼筋的位置，復核鋼筋尺寸和根數，有的鋼筋根數和圖紙相差很大，就需要核對一下是不是鋼筋的布置錯了，這需要一定的的經驗。
箍筋表示方法：
1、φ10@100/200(2) 表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為雙肢箍。
2、φ10@100/200(4) 表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為四肢箍。
3、φ8@200(2) 表示箍筋為φ8，間距為200，雙肢箍。
4、φ8@100(4)/150(2) 表示箍筋為φ8，加密區間距100，四肢箍，非加密區間距150，雙肢箍。
擴展資料：
橋梁施工注意事項：
1、開挖前根據測量人員放出的中心點，用卷尺放出樁基半徑外加護壁的厚度，待做好鎖扣后，測量人員再次在鎖扣頂面放出4個護樁，每往下挖一米，用線垂根據4個護樁檢查垂直度。
2、鎖扣頂面要高出地面30cm，其寬度不小于20cm，防止雨水進入孔樁內并在孔外四周要設置安全防護圍欄。
3、在施工前，卷揚機后的配重要經過計算，安全系數必須大于1.5，過程中施工時，要經常檢查鋼絲繩的狀況，看是否有拉毛、短絲現象，發現問題及時處理。
4、孔內遇到石方開挖時，其爆破作業人員必須持證上崗，爆破時樁孔50.0m范圍內的井下作業人員必須停止作業，到井上安全區域躲炮并且必須有警戒人員。
5、樁孔暫停施工或成孔后在下鋼筋之前，孔口應臨時加蓋。
參考資料來源：百度百科-橋梁工程
參考資料來源：百度百科-平法結構鋼筋圖解讀
參考資料來源：百度百科-配筋圖
參考資料來源：百度百科-鋼束
2.橋梁鋼筋圖集有哪些,橋梁鋼筋圖集有哪些知識
橋梁工程施工圖復雜，不用平法制圖，也沒有平法圖集，這個只在房建中才使用。
橋梁的鋼筋圖紙一般分為 立面圖、平面圖、截面圖。建議一根一根的進行鋼筋的識別。首先看截面圖，選取其中一根鋼束（假如編號為：A1），然后在截面圖中的A1鋼筋下畫一個記號（如：對好），然后再在里面圖中和平面圖中分別找到A1，并做相同的記號。這樣一根鋼筋找完了。然后再回到截面圖中尋找下一根鋼筋，再做一種記號。以此類推。這樣所有的鋼筋看完了，就不會有漏掉的了。而且方便歸類。
3.橋梁鋼筋圖紙怎么看
一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為雙肢箍。
⑵ φ10@100/200(4) 表示箍筋為φ10 ，加密區間距100，非加密區間距200，全為四肢箍。⑶ φ8@200(2) 表示箍筋為φ8，間距為200，雙肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋為φ8，加密區間距100，四肢箍，非加密區間距150，雙肢箍。一、梁上主筋和梁下主筋同時表示方法 ：⑴ 3Φ22,3Φ20 表示上部鋼筋為3Φ22， 下部鋼筋為3Φ20。
⑵ 2φ12,3Φ18 表示上部鋼筋為2φ12， 下部鋼筋為3Φ18。⑶ 4Φ25,4Φ25 表示上部鋼筋為4Φ25， 下部鋼筋為4Φ25。
⑷ 3Φ25,5Φ25 表示上部鋼筋為3Φ25， 下部鋼筋為5Φ25。二、梁上部鋼筋表示方法：（標在梁上支座處） ⑴ 2Φ20 表示兩根Φ20的鋼筋，通長布置，用于雙肢箍。
⑵ 2Φ22+(4Φ12) 表示2Φ22 為通長，4φ12架立筋，用于六肢箍。⑶ 6Φ25 4/2 表示上部鋼筋上排為4Φ25，下排為2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排鋼筋，兩根在角部，兩根在中部，均勻布置。三、梁腰中鋼筋表示方法：⑴ G2φ12 表示梁兩側的構造鋼筋，每側一根φ12。
⑵ G4Φ14 表示梁兩側的構造鋼筋，每側兩根Φ14。⑶ N2Φ22 表示梁兩側的抗扭鋼筋，每側一根Φ22。
⑷ N4Φ18 表示梁兩側的抗扭鋼筋，每側兩根Φ18。四、梁下部鋼筋表示方法：（標在梁的下部） ⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座內。
⑵ 6Φ25 2/4 表示有兩排鋼筋，上排筋為2Φ25，下排筋4Φ25。⑶ 6Φ25 (-2 )/4 表示有兩排鋼筋，上排筋為2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有兩排筋，上排筋為5根。2Φ25伸入支座，3Φ22，不伸入支座。
下排筋 5Φ25，通長布置。五、標注示例：KL7(3)300*700 Y500*250 φ10@100/200(2) 2Φ25 N4Φ18 (-0.100)4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300*700 N4φ10 KL7(3) 300*700 表示框架梁7，有三跨，斷面寬300，高700。
Y500*250 表示梁下加腋，寬500，高250。N4Φ18 表示梁腰中抗扭鋼筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。-0.100 表示梁上皮標高。
鋼筋混凝土粘結錨固能力可以由四種途徑得到：①鋼筋與混凝土接觸面上化學吸附作用力，也稱膠結力。②混凝土收縮，將鋼筋緊緊握固而產生摩擦力。
③鋼筋表面凹凸不平與混凝土之間產生的機械咬合作用，也稱咬合力。④鋼筋端部加彎鉤、彎折或在錨固區焊短鋼筋、焊角鋼來提供錨固能力。
為了保護鋼筋、防腐蝕、防火以及加強鋼筋與混凝土的粘結力，在構件中的鋼筋外面要留有保護層（圖3.3.3）。根據鋼筋混凝土結構設計規范規定，梁、柱的保護層最小厚度為25mm，板和墻的保護層厚度為10~15mm。
正筋就是正彎矩筋，簡單的說，就是對于受彎構件來說，如梁板等，下部受拉的部位的鋼筋，對于連續梁板，一般就在跨中， 同理，負筋一般在支座處（上部受拉） 通長鋼筋就是指在所標的區段內通長設置，直徑可以不相同，可以采用搭接連接形式，保證梁各個部位的這個部分鋼筋都能發揮其抗拉強度，而且兩端應按受拉錨固的鋼筋 貫通筋是指貫穿于構件（如梁）整個長度的鋼筋，中間既不彎起也不中斷，當鋼筋過長時可以搭接或焊接，但不改變直徑。貫通筋既可以是受力鋼筋，也可以是架力鋼筋。
支座有負筋，是相對而言的，一般應該是指梁的支座部位用以抵消負彎矩的鋼筋，俗稱擔擔筋。一般結構構件受力彎矩分正彎矩和負彎矩，抵抗負彎矩所配備的鋼筋稱為負筋，一般指板、梁的上部鋼筋，有些上部配置的構造鋼筋習慣上也稱為負筋。
當梁、板的上部鋼筋通長時，大家也習慣地稱之為上部鋼筋。 至于端支座負筋，中間支座負筋就是兩端的和中間的 蓋筋又名蓋鐵、扣筋，通常設置在板的支座（端支座，中間支座），位置在板的上皮，其作用是抵抗板的負彎矩，也可以叫板負筋 現在板中差不多都有兩層，下層筋都是通長的，應該叫主筋，而板負筋是架起來的，板負筋根據設計的不同也不一樣，有板上全放的，也有不全放的，不全放的設計一般是長度有梁短跨的1/4 吊筋是將作用于混凝土梁式構件底部的集中力傳遞至頂部，是提高梁承受集中荷載抗剪能力的一種鋼筋，形狀如元寶，又稱為元寶筋。
主要作用是：由于梁的某部受到大的集中荷載作用，可能會使梁上引起斜裂縫，特別是力作用在受拉區內，為了使梁體不產生局部嚴重破壞，同時使梁體的材料發揮各自的作用而設置的，主要布置在剪力有大幅突變部位，防止該部位產生過大的裂縫，引起結構的破壞，就必須配吊筋了，還要加配附加箍筋?！案菇睢?作用：梁的抗扭它在設計上屬構造配筋，即力學上不用設計計算具體力的大小，按國家設計規范的構造要求查得此數據。
當梁高大到一定要求時，就得加設腰筋，按多少、加多大規格按構造要求規范查得。1、什么是負彎矩：在彎矩圖上（如果你學過結構力學你可以跳過這一部分），向上彎起的彎矩是正彎矩，反之，向下彎起的彎矩就是負彎矩；打個比方，你用手拗一只筷子，向下拗的時候，是筷子下部先斷；這是正彎矩，向上拗的時候，是是筷子。
4.建筑工程鋼筋識圖基礎知識
原發布者：JIA119891010
表示抄兩根Φ20的鋼筋，通長布置，用于雙肢箍。⑵2Φ22+(4Φ12) 表示2Φ22為通長，4φ12架立筋，用于2113六肢箍。⑶6Φ254/2
表示上部鋼筋5261上排為4Φ25，下排為2Φ25。⑷2Φ22+2Φ22 表示只有一排鋼筋，兩根4102在角部，兩根在中部，均勻布置。三、梁腰中鋼筋表示方法：⑴G2φ12
表示梁兩側的構造鋼筋，每1653側一根φ12。⑵G4Φ14
表示梁兩側的構造鋼筋，每側兩根Φ14。⑶N2Φ22
表示梁兩側的抗扭鋼筋，每側一根Φ22。⑷N4Φ18
5.橋梁鋼筋圖
橋梁鋼筋圖一般置于橋梁構造圖之后。當結構外形簡單時，二者繪于同一視圖中。
在橋梁構造圖中，外輪廓線以粗實線表示；橋梁鋼筋圖中的外輪廓線以細實線表示，而鋼筋以單線條粗實線或?qū)嵭暮趫A點表示。
在橋梁鋼筋圖中，各種鋼筋將被標注數量、直徑、長度、間距、編號，其編號采用阿拉伯數字表示。當對鋼筋進行編號時，先編主、次部位的主筋，后編主、次部位的構造筋。
編號格式符合下列規定：編號可標注在引出線右側的圓圈內，或標注在與鋼筋斷面圖對應的方格內，或?qū)⒐谝浴癗”字樣的編號，標注在鋼筋的側面，根數標注在“N”字樣之前。
鋼筋大樣一般與橋梁鋼筋圖布置在同一張圖紙上。鋼筋加工形狀簡單時，有時也將鋼筋大樣繪制在鋼筋明細表內。鋼筋末端的標準彎鉤分為90°、135°、180°三種。
在預應力鋼筋的縱斷面圖中，采用表格形式，以每隔0.5-1m的間距，標出縱、橫、豎三維坐標值。
對彎起的預應力鋼筋列表或直接在預應力鋼筋大樣圖中，標出彎起角度、彎曲半徑切點的坐標（包括縱彎或既縱彎又平彎的鋼筋）及預留的張拉長度。
6.橋梁鋼筋圖紙,怎么學最快
看圖紙一定要有思路。
角度：我們實際的結構都是三維立體結構，而圖紙只是一個二維平面，所以要通過立面（跨河橋，就相當于你站在河里面看橋），平面（俯視），剖面（想象像切西瓜一樣把結構物切開）。這是最基礎的能力，如果這個都做不到，想看圖紙？那是不可能的！
注解：圖紙上的說明解釋同樣的重要，為什么要有說明解釋呢？就是因為有些東西圖上不好表示或者有特殊情況，只能加以蚊子描述。
鋼筋：一根鋼筋一根鋼筋的看。首先是看大樣圖，知道型號數量，再在結構圖里面去找，同時尋找間距，了解為什么是這個數量。
一層一層來，其實會發現越來越簡單。因為都是死的，會了以后永遠都會了。
