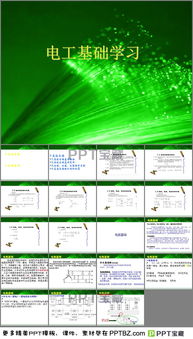

電工基礎理論知識ppt課件(電工基本知識)
1.電工基本知識
一 。
電工基礎知識1。直流電路電路電路的定義： 就是電流通過的途徑電路的組成： 電路由電源、負載、導線、開關組成內電路： 負載、導線、開關外電路： 電源內部的一段電路負載： 所有電器電源： 能將其它形式的能量轉換成電能的設備基本物理量1。
2。 1 電流1。
2。1。
1 電流的形成： 導體中的自由電子在電場力的作用下作有規則的定向運動就形成電流。1。
2。1。
2 電流具備的條件： 一是有電位差，二是電路一定要閉合。1。
2。1。
3 電流強度： 電流的大小用電流強度來表示，基數值等于單位時間內通過導體截面的電荷量，計算公式為 其中Q為電荷量（庫侖）； t為時間（秒/s）; I為電流強度1。 2。
1。4電流強度的單位是 “安”，用字母 “A”表示。
1。2。
1。5直流電流（恒定電流）的大小和方向不隨時間的變化而變化，用大寫字母 “I”表示，簡稱直流電。
1。2。
2 電壓1。2。
2。1 電壓的形成： 物體帶電后具有一定的電位，在電路中任意兩點之間的電位差，稱為該兩點的電壓。
1。2。
2。2 電壓的方向： 一是高電位指向低電位； 二是電位隨參考點不同而改變。
1。2。
2。3 電壓的單位是 “伏特”，用字母 “U”表示。
常用單位有： 千伏（KV） 、伏（V）、毫伏（mV） 、微伏（uV）1KV = 103V 1V = 103 mV 1mV = 103 uV1。 2。
3 電動勢1。2。
3。1 電動勢的定義： 一個電源能夠使電流持續不斷沿電路流動，就是因?yàn)樗苁闺娐穬啥司S持一定的電位差。
這種電路兩端產生和維持電位差的能力就叫電源電動勢。1。
2。3。
2 電動勢的單位是 “伏”，用字母 “E”表示。計算公式為 （該公式表明電源將其它形式的能轉化成電能的能力）其中A為外力所作的功，Q為電荷量，E為電動勢。
1。2。
3。3 電源內電動勢的方向： 由低電位移向高電位1。
2。4 電阻1。
2。4。
1 電阻的定義： 自由電子在物體中移動受到其它電子的阻礙，對于這種導電所表現的能力就叫電阻。1。
2。4。
2 電阻的單位是 “歐姆”，用字母 “R”表示。1。
2。 4。
3 電阻的計算方式為： 其中l(wèi)為導體長度，s為截面積，ρ為材料電阻率銅ρ=0。017鋁ρ=0。
028歐姆定律1。3。
1 歐姆定律是表示電壓、電流、電阻三者關系的基本定律。1。
3。2 部分電路歐姆定律： 電路中通過電阻的電流，與電阻兩端所加的電壓成正比，與電阻成反比，稱為部分歐姆定律。
計算公式為 U = IR1。3。
3全電路歐姆定律： 在閉合電路中（包括電源），電路中的電流與電源的電動勢成正比，與電路中負載電阻及電源內阻之和成反比，稱全電路歐姆定律。計算公式為 其中R為外電阻，r0為內電阻，E為電動勢電路的連接（串連、并連、混連）1。
4。1串聯電路1。
4。1。
1電阻串聯將電阻首尾依次相連，但電流只有一條通路的連接方法。1。
4。1。
2電路串聯的特點為電流與總電流相等，即I = I1 = I2 = I3…總電壓等于各電阻上電壓之和，即 U = U1 + U2 + U3…總電阻等于負載電阻之和，即 R = R1 + R2 + R3…各電阻上電壓降之比等于其電阻比，即 ， ， …1。 4。
1。3電源串聯： 將前一個電源的負極和后一個電源的正極依次連接起來。
特點： 可以獲得較大的電壓與電源。計算公式為E = E1 + E2 + E3 +…+ Enr0 = r01 + r02 + r03 +…+ r0n 1。
4。2并聯電路1。
4。2。
1電阻的并聯： 將電路中若干個電阻并列連接起來的接法，稱為電阻并聯。1。
4。2。
2并聯電路的特點： 各電阻兩端的電壓均相等，即U1 = U2 = U3 = … = Un； 電路的總電流等于電路中各支路電流之總和，即I = I1 + I2 + I3 + … + In； 電路總電阻R的倒數等于各支路電阻倒數之和，即 。 并聯負載愈多，總電阻愈小，供應電流愈大，負荷愈重。
1。4。
2。3通過各支路的電流與各自電阻成反比，即 1。
4。2。
4電源的并聯：把所有電源的正極連接起來作為電源的正極，把所有電源的負極連接起來作為電源的負極，然后接到電路中，稱為電源并聯.1。 4。
2。5并聯電源的條件：一是電源的電勢相等；二是每個電源的內電阻相同.1。
4。2。
6并聯電源的特點：能獲得較大的電流，即外電路的電流等于流過各電源的電流之和.1。4。
3混聯電路1。4。
3。1定義： 電路中即有元件的串聯又有元件的并聯稱為混聯電路1。
4。3。
2混聯電路的計算： 先求出各元件串聯和并聯的電阻值，再計算電路的點電阻值；由電路總電阻值和電路的端電壓，根據歐姆定律計算出電路的總電流；根據元件串聯的分壓關系和元件并聯的分流關系，逐步推算出各部分的電流和電壓。電功和電功率電功電流所作的功叫做電功，用符號 “A”表示。
電功的大小與電路中的電流、電壓及通電時間成正比，計算公式為 A = UIT =I2RT電功及電能量的單位名稱是焦耳，用符號 “J”表示；也稱千瓦/時，用符號 “KWH”表示。 1KWH=3。
6MJ電功率電流在單位時間內所作的功叫電功率，用符號 “P”表示。 計算公式為 電功率單位名稱為 “瓦”或 “千瓦”，用符號 “W”或 “KW”表示；也可稱 “馬力。
1馬力=736W 1KW = 1。36馬力電流的熱效應、短路電流的熱效應定義： 電流通過導體時，由于自由電子的碰撞，電能不斷的轉變?yōu)闊崮堋?/p>
這種電流通過導體時會發生熱的現象，稱為電流的熱效應。電與熱的轉化關。
