cad繪圖入門(caD畫圖的簡單知識)
1.caD畫圖的簡單知識
CAD,Computer Aided Design的縮寫，意思為計算機輔助設計。
正因為如此，對于工程人員來說，學會CAD是一件非常簡單的事。因為繪制施工平面圖所用到的CAD命令少的可憐。但是，如果你已經習慣了手工繪圖，而且是初步接觸CAD繪圖軟件，有一件事必須搞清楚：電腦繪圖與手工繪圖是完全不同的兩個概念，盡管它們所得出的結果基本一致。手工繪圖是在限定大小的圖紙上繪制出圖形，但是實際建筑尺寸相對于一張圖紙尺寸簡直不成比例。你必須大大縮小建筑表示尺寸才能夠在一張圖紙上完整地繪制出碩大的建筑，“繪圖比例”由此而生。對于CAD來說，繪圖的空間是一個無限的三維空間，無論多大或者多?。ù蟮饺缧窍?，小到如原子），都可以表示出來。
顯示器只是對繪圖空間的部分顯示，你可以讓大到星系或者小到原子的圖形占滿整個屏幕，也可以把星系顯示成一個點或者讓原子中的一個電子占滿屏幕。“繪圖比例”因此失效。如果你仍然帶著手工繪圖的觀念來學習CAD繪圖程序，這不但會浪費你寶貴的時間，而且會讓你產生畏懼的心理，從而阻礙你掌握CAD。如果你開始學習CAD繪圖軟件，請記?。菏褂脤嶋H尺寸在計算機上繪圖。至于如何把已繪制的圖形打印出來，而且達到用比例尺就可以量出大致尺寸的精確比例的圖紙，請繼續往下看。
現在，告訴你對于二維工程繪圖所須掌握的基本命令。仔細觀察一幅施工平面圖，你會發現大部分圖形都是直線，還有少部分的弧和圓。實際上多邊形也是由直線構成的。所以，你只須使用CAD中的“Line”繪圖命令，便可以開始初步的工作了。就是這么簡單。然后，你發現到線與線之間具備平行關系，且有一定的距離，使用“Offset”命令，你可以生成源線段的平行線，且可以規定平行線間的距離。又解決一個問題。當你需要一條有寬度的線時，請使用“Polyline”，你可以規定一條Polyline的起點寬度和終點寬度，繪出有寬度的線和箭頭。接著，你發現墻交叉地方內部有線，除去它請使用“Trim”命令。需要把一條線延伸到另一條線，使用“Extend”命令。要在兩條交叉線交叉地方產生圓角或斜角嗎？“Fillet”和“Chamfer”可以幫助你。
現在，你可自稱“會用”CAD繪圖了。為提高工作效率，請學會“圖層”的概念。在那里，具有線型、顏色，當你熟悉圖層后，你會發現以往需要分成幾幅繪制的平面圖居然可以在同一地方繪制，而只須簡單地關閉/打開某些圖層即可。發現漢字輸入有問題？“Text Style”對話框為你解憂。標注格式需更改？“Dimension Styles”對話框解決一切。連帶復習前面內容，請你一個下午搞定。什么？有難度？老哥，別讓我說你沒有毅力，呆瓜一個。
Drawing Aids”對話框需要學習；“Units Control”對話框需要了解；如何制作圖塊并使用它有點麻煩；其他的標注形式得花點時間；“Limits”命令規定你所要顯示的區域；格式刷可以刷掉圖層、線型、顏色、字體等參數，甚是好用；“Plot”命令打開的“Print / Plot Configuration”對話框須大力研究。如果你知道你將以何種比例出圖，有粗細的線可以用“PolyLine”來繪制，如果將來出圖的比例不定，請使用線的顏色來規定線的粗細。小心不要讓定義了線粗某種顏色的線藏在沒有定義線粗的線下面，你在打印預覽中可是看不出毛病的。在“Print / Plot Configuration”對話框中“Pen Assignments…”按鈕中你可以自由設定。這一切給你一天時間去掌握不會有任何苛刻的地方。
前后不用兩天，你已經可以用CAD獨當一面了。所缺的只是經驗與速度而已。速度是練出來的，經驗是總結出來的，這一切需要時間。當然，不會很長。到這個地步，你肯定不會滿足于目前的水平，除非你工作很忙無暇研究或者你根本無須用到CAD中其他的大部分功能與命令。要是你想全面掌握Auto CAD這個軟件，拿本合適的參考書，啃它十天半月的，定有非比尋常的感覺。
前途是光明的，道路是曲折的，學海無涯，不要因為如此容易地學會了用CAD繪制建筑施工圖便以為它很好欺負，實話實說，Auto CAD是一個大型的復雜的應用程序，它是Autodesk公司的專家們的心血和許許多多熱心的用戶的經驗結晶。什么？不肖一顧！這會兒該給你潑潑冷水了。要想學好CAD只要記住一點---熟能生巧.多多實踐，這是最有效的方法.其他說的再多沒用.
2.CAD如何入門?
您好！我是IT專業顧問團的. ﹏哆哆℡[249649555]-----------------------------------------------------------------------------------------------------------------------------如何快速掌握Auto CAD繪圖軟件（轉載） CAD,Computer Aided Design的縮寫，意思為計算機輔助設計。
加上Auto，指的是它可以應用于幾乎所有跟繪圖有關的行業，比如建筑、機械、電子、天文、物理、化工等。其中只有機械行業充分利用了Auto CAD的強大功能，對于建筑來說，我們所用到的只是其中較少的一部分，而且如果沒有用來繪制立體的建筑外觀和室內效果，那么我們所用到的CAD中的工具更是少的可憐。
而且，對于不甚追求準確的建筑外觀和室內效果目前有更方便的三維軟件可以使用，如3DS Max、3DS VIZ等，無論從易用性還是最終效果都比CAD要好。但是，對于追求精確尺寸的計算機輔助設計來說，沒有其他軟件可以比得上CAD，比如設計機械零件、繪制建筑施工圖。
你不可能又快又準確（甚至是辦不到的）地使用如3DS Max、Photoshop、CorelDRAW等軟件來繪制出一幅施工平面圖。 正因為如此，對于工程人員來說，學會CAD是一件非常簡單的事。
因為繪制施工平面圖所用到的CAD命令少的可憐。但是，如果你已經習慣了手工繪圖，而且是初步接觸CAD繪圖軟件，有一件事必須搞清楚：電腦繪圖與手工繪圖是完全不同的兩個概念，盡管它們所得出的結果基本一致。
手工繪圖是在限定大小的圖紙上繪制出圖形，但是實際建筑尺寸相對于一張圖紙尺寸簡直不成比例。你必須大大縮小建筑表示尺寸才能夠在一張圖紙上完整地繪制出碩大的建筑，“繪圖比例”由此而生。
對于CAD來說，繪圖的空間是一個無限的三維空間，無論多大或者多?。ù蟮饺缧窍?，小到如原子），都可以表示出來。顯示器只是對繪圖空間的部分顯示，你可以讓大到星系或者小到原子的圖形占滿整個屏幕，也可以把星系顯示成一個點或者讓原子中的一個電子占滿屏幕。
“繪圖比例”因此失效。如果你仍然帶著手工繪圖的觀念來學習CAD繪圖程序，這不但會浪費你寶貴的時間，而且會讓你產生畏懼的心理，從而阻礙你掌握CAD。
如果你開始學習CAD繪圖軟件，請記?。菏褂脤嶋H尺寸在計算機上繪圖。至于如何把已繪制的圖形打印出來，而且達到用比例尺就可以量出大致尺寸的精確比例的圖紙，請繼續往下看。
現在，告訴你對于二維工程繪圖所須掌握的基本命令。仔細觀察一幅施工平面圖，你會發現大部分圖形都是直線，還有少部分的弧和圓。
實際上多邊形也是由直線構成的。所以，你只須使用CAD中的“Line”繪圖命令，便可以開始初步的工作了。
就是這么簡單。然后，你發現到線與線之間具備平行關系，且有一定的距離，使用“Offset”命令，你可以生成源線段的平行線，且可以規定平行線間的距離。
又解決一個問題。當你需要一條有寬度的線時，請使用“Polyline”，你可以規定一條Polyline的起點寬度和終點寬度，繪出有寬度的線和箭頭。
接著，你發現墻交叉地方內部有線，除去它請使用“Trim”命令。需要把一條線延伸到另一條線，使用“Extend”命令。
要在兩條交叉線交叉地方產生圓角或斜角嗎？“Fillet”和“Chamfer”可以幫助你。在圖紙中發現相同的物體了嗎？對了，使用“Copy”命令將使你事半功倍。
物體形狀相同方向相反，“Mirror”命令助你一臂之力；“Rotate”命令任意調整物體的角度讓你得心應手。文本的輸入嗎？“DText”命令既簡單又實用。
更改文本，“DDEdit”命令小巧又好用。“Dimlinear”水平和垂直標注簡單的讓你想不到。
“Dimcontinue”標注軸線快速又準確。“Circle”命令讓你繪制大大小小的圓。

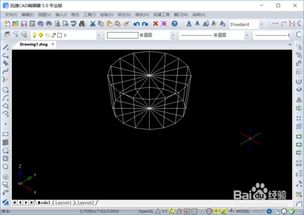

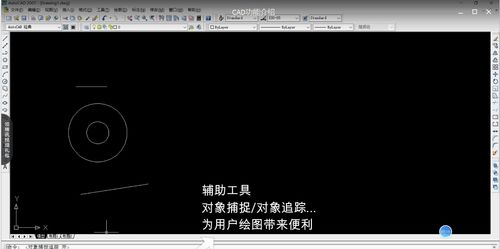

想在繪圖時捕捉物體嗎？Shift+鼠標右鍵打開捕捉浮動菜單。 好了，到此打住。
對于初學的你來說，這些命令夠你繪制一般的施工圖了。不相信？隨便找一個熟練的繪圖員問問。
怎么樣，輕輕松松一個小時內搞定。 現在，你可自稱“會用”CAD繪圖了。
為提高工作效率，請學會“圖層”的概念。在那里，具有線型、顏色，當你熟悉圖層后，你會發現以往需要分成幾幅繪制的平面圖居然可以在同一地方繪制，而只須簡單地關閉/打開某些圖層即可。
發現漢字輸入有問題？“Text Style”對話框為你解憂。標注格式需更改？“Dimension Styles”對話框解決一切。
連帶復習前面內容，請你一個下午搞定。什么？有難度？老哥，別讓我說你沒有毅力，呆瓜一個。
“Drawing Aids”對話框需要學習；“Units Control”對話框需要了解；如何制作圖塊并使用它有點麻煩；其他的標注形式得花點時間；“Limits”命令規定你所要顯示的區域；格式刷可以刷掉圖層、線型、顏色、字體等參數，甚是好用；“Plot”命令打開的“Print / Plot Configuration”對話框須大力研究。如果你知道你將以何種比例出圖，有粗細的線可以用“PolyLine”來繪制，如果將來出圖的比例不定，請使用線的顏色來規定線的粗細。
小心不要讓定義了線粗某種顏色的線藏在沒有定義線粗的線下面，你在打印預覽中可是看不出毛病的。在“Print / Plot Configuration”對話框中“Pen Assignments…”按鈕中你可以自由設定。
這一切給你一天時間。
3.CAD的基礎知識有哪些
AutoCAD 是目前世界各國工程設計人員的首選設計軟件，簡便易學、精確無誤是AutoCAD成功的兩個重要原因。
AutoCAD提供的命令有很多，繪圖時最常用的命令只有其中的百分之二十。采用鍵盤輸入命令時由于有些常用命令較長，如 BHATCH（填充）、EXPLODE（分解），在輸入時擊鍵次數多，影響了繪圖速度。
雖然AutoCAD 提供了完善的菜單和工具欄兩種輸入方法，但是要提高繪圖速度，只有掌握Auto CAD提供的快捷的命令輸入方法。筆者在進行AutoCAD設計、培訓和教學研究時，對于快捷命令的使用和管理積累了一些體驗，現總結出，以供大家使用AutoCAD 2000時參考。
一、概述： 所謂的快捷命令，是AutoCAD為了提高繪圖速度定義的快捷方式，它用一個或幾個簡單的字母來代替常用的命令，使我們不用去記憶眾多的長長的命令，也不必為了執行一個命令，在菜單和工具欄上尋尋匿匿。所有定義的快捷命令都保存在AutoCAD安裝目錄下SUPPORT子目錄中的ACAD.PGP文件中，我們可以通過修改該文件的內容來定義自己常用的快捷命令。
當我們每次新建或打開一個AutoCAD繪圖文件時，CAD本身會自動搜索到安裝目錄下的SUPPORT路徑，找到并讀入ACAD.PGP文件。當AutoCAD正在運行的時候，我們可以通過命令行的方式，用ACAD.PGP文件里定義的快捷命令來完成一個操作，比如我們要畫一條直線，只需要在命令行里輸入字母“L”即可。
二、快捷命令的命名規律 1、快捷命令通常是該命令英文單詞的第一個或前面兩個字母，有的是前三個字母。 比如，直線（Line）的快捷命令是“L”；復制（COpy）的快捷命令是“CO”；線型比例（LTScale）的快捷命令是“LTS”。
在使用過程中，試著用命令的第一個字母，不行就用前兩個字母，最多用前三個字母，也就是說，AutoCAD的快捷命令一般不會超過三個字母，如果一個命令用前三個字母都不行的話，只能輸入完整的命令。 2、另外一類的快捷命令通常是由“Ctrl鍵 + 一個字母”組成的，或者用功能鍵F1~F8來定義。
比如Ctrl鍵+“N”,Ctrl鍵+“O”,Ctrl鍵+“S”,Ctrl鍵+“P”分別表示新建、打開、保存、打印文件；F3表示“對象捕捉”。 3、如果有的命令第一個字母都相同的話，那么常用的命令取第一個字母，其它命令可用前面兩個或三個字母表示。
比如“R”表示Redraw,“RA”表示Redrawall；比如“L”表示Line,“LT”表示LineType,“LTS”表示LTScale。 4、個別例外的需要我們?nèi)ビ洃?，比如“修改文字”（DDEDIT）就不是“DD”，而是“ED”；還有“AA”表示Area,“T”表示Mtext, “X”表示 Explode。
三、快捷命令的定義 全面已經提到，AutoCAD所有定義的快捷命令都保存ACAD.PGP文件中。ACAD.PGP是一個純文本文件，用戶可以使用ASCⅡ文本編輯器（如DOS下的EDIT）或直接使用WINDOWS附件中的記事本來進行編輯。
用戶可以自行添加一些Auto CAD命令的快捷方式到文件中.通常，快捷命令使用一個或兩個易于記憶的字母，并用它來取代命令全名?？旖菝疃x格式如下： 快捷命令名稱， * 命令全名 如： CO , * COPY 即鍵入快捷命令后，再鍵入一個逗號和快捷命令所替代的命令全稱。
AutoCAD的命令必須用一個星號作為前綴。 定制自己的CAD快捷鍵 常見的快捷命令 （一）字母類 1、對象特性 ADC, *ADCENTER（設計中心“Ctrl+2”） CH, MO *PROPERTIES（修改特性“Ctrl+1”） MA, *MATCHPROP（屬性匹配） ST, *STYLE（文字樣式） COL, *COLOR（設置顏色） LA, *LAYER（圖層操作） LT, *LINETYPE（線形） LTS, *LTSCALE（線形比例） LW, *LWEIGHT （線寬） UN, *UNITS（圖形單位） ATT, *ATTDEF（屬性定義） ATE, *ATTEDIT（編輯屬性） BO, *BOUNDARY（邊界創建，包括創建閉合多段線和面域） AL, *ALIGN（對齊） EXIT, *QUIT（退出） EXP, *EXPORT（輸出其它格式文件） IMP, *IMPORT（輸入文件） OP,PR *OPTIONS（自定義CAD設置） PRINT, *PLOT（打印） PU, *PURGE（清除垃圾） R, *REDRAW（重新生成） REN, *RENAME（重命名） SN, *SNAP（捕捉柵格） DS, *DSETTINGS（設置極軸追蹤） OS, *OSNAP（設置捕捉模式） PRE, *PREVIEW（打印預覽） TO, *TOOLBAR（工具欄） V, *VIEW（命名視圖） AA, *AREA（面積） DI, *DIST（距離） LI, *LIST（顯示圖形數據信息） 2、繪圖命令： PO, *POINT（點） L, *LINE（直線） XL, *XLINE（射線） PL, *PLINE（多段線） ML, *MLINE（多線） SPL, *SPLINE（樣條曲線） POL, *POLYGON（正多邊形） REC, *RECTANGLE（矩形） C, *CIRCLE（圓） A, *ARC（圓?。?DO, *DONUT（圓環） EL, *ELLIPSE（橢圓） REG, *REGION（面域） MT, *MTEXT（多行文本） T, *MTEXT（多行文本） B, *BLOCK（塊定義） I, *INSERT（插入塊） W, *WBLOCK（定義塊文件） DIV, *DIVIDE（等分） H, *BHATCH（填充） 3、修改命令： CO, *COPY（復制） MI, *MIRROR（鏡像） AR, *ARRAY（陣列） O, *OFFSET（偏移） RO, *ROTATE（旋轉） M, *MOVE（移動） E, DEL鍵 *。
4.要學會CAD最基礎的是什么
主要幾個問題
一、學習要求
二、工程圖樣的作用
三、本課程的任務
四、本課程的內容
五、本課程的學習方法
在現代化的生產建設中，無論是一臺機器的設計、制造、安裝，或是一個工程建筑物的規劃、設計、施工、管理，都離不開圖樣。
一、學習要求
(1)了解工程圖樣在工程中的應用；
(2)了解本課程的主要任務；
(3)了解本課程的學習方法。
二、工程圖樣的作用
圖樣能表達物體的形狀、大小、材料、構造以及有關技術要求等內容，是人們用以表達設計意圖、組織生產施工、進行技術交流的重要技術文件。 因而，圖樣被喻為“工程技術語言”，作為工程技術人員，必須掌握這種語言。本課程就是研究繪制、閱讀工程圖樣的理論和方法的課程。主要任務有以下三個：
三、本課程的任務
1、學習投影的基本理論和作圖方法；
2、培養繪制和閱讀工程圖（主要是水利工程圖）的能力；
3、掌握一種繪圖軟件的使用方法。
為什么要學習投影的基本理論和作圖方法呢？方才我說了，圖樣被喻為“工程技術語言”，既然圖樣作為工程技術界的一種共同語言，那么在繪制圖樣時，就必須遵循統一的語法規則，這些規則：一是投影理論、二是制圖標準。所以我們要學習投影（主要是正投影）的基本理論和作圖方法；而我們學習投影理論和作圖方法的目的是為了能夠繪制和閱讀工程圖，因此我們要在完成第一個任務的基礎上，培養繪制和閱讀工程圖（主要是水利工程圖）的能力，也就是我們要完成的第二個任務；除此之外，我們還應掌握一種繪圖軟件的使用方法，因為計算機輔助設計與繪圖技術（也叫cad技術）已廣泛地應用于工程技術領域，各種cad軟件層出不窮。采用cad技術可以大大提高我們的設計效率和質量，因此我們至少應掌握一種繪圖軟件的使用方法。
與本課程的任務相對應，本課程的內容也分為三部分。
四、本課程的內容
1、畫法幾何及投影制圖（第一章~第九章）；
2、專業圖（第十章~第十二章），主要學習水利工程圖，了解房屋建筑圖及機械圖；
3、計算機繪圖部分主要介紹我國自主版權的繪圖軟件caxa的使用方法。
下面我就本課程的內容談一下本課程的學習方法。
五、本課程的學習方法
1、學習時要注意空間形體與投影圖形之間的對應關系，重視由物體畫投影圖、由投影圖想物體的練習。畫法幾何及投影制圖部分是本課程的主要內容。這部分要解決的根本問題就是通過投影的方法，把空間形體轉化為平面圖形，以達到圖示的目的。學習時要注意空間形體與投影圖形之間的對應關系，重視由物體畫投影圖、由投影圖想物體的練習，初學者可借助模型或自制簡易模型，幫助理解“空間與平面”的關系，逐步地培養和發展空間想象能力和分析能力。 2、必須穩扎穩打，循序漸進。本課程的內容由淺入深，環環相扣，如果對前面的要領理解不透，作圖方法掌握不熟練，后面將會感到越學越困難，因此，在學習時，必須穩扎穩打，循序漸進。
3、要邊看邊畫，通過解題幫助提高作圖技能。本課程是一門實踐性很強的課程，它的原理并不復雜，然而用這些原理去解決具體問題并不容易，投影作圖技能只能通過系統的和一定數量的練習才能獲得提高，因此，在學習時不能光看教材，。 專業圖部分是以畫法幾何及投影制圖部分為基礎的。如果前面學好了，專業圖部分會容易些。如果前面學不好了，專業圖部分就更沒法學了。所以我們一定要學好畫法幾何及投影制圖部分，為以后的學習打下堅實的基礎。由于專業圖部分涉及到一些專業知識，所以繪制和識讀專業圖的能力還需要在以后的學習和工作中，結合專業知識不斷的充實、完善和提高。
計算機繪圖部分主要是操作性的，首先應通過上機練習掌握繪圖、編輯命令和一些概念，然后逐步提高操作能力和繪圖技巧。
