1.CAD基礎知識

CAD快捷鍵大全 常用CAD快捷鍵匯總 AutoCAD 是目前世界各國工程設計人員的首選設計軟件，簡便易學、精確無誤是AutoCAD成功的兩個重要原因。

AutoCAD提供的命令有很多，繪圖時最常用的命令只有其中的百分之二十。 在CAD軟件操作中，為使用者方便，于在 Windows中工作時一樣，利用CAD快捷鍵代替鼠標。

利用鍵盤快捷鍵發出命令，完成繪圖，修改，保存等操作。這些命令鍵就是CAD快捷鍵。

現在就來看看AutoCAD快捷鍵：一、CAD快捷鍵：常用功能鍵F1： 獲取幫助 F2： 實現作圖窗和文本窗口的切換 F3： 控制是否實現對象自動捕捉 F4： 數字化儀控制 F5： 等軸測平面切換 F6： 控制狀態行上坐標的顯示方式 F7： 柵格顯示模式控制 F8： 正交模式控制 F9： 柵格捕捉模式控制 F10： 極軸模式控制 F11： 對象追 蹤式控制二、CAD快捷鍵：常用CTRL快捷鍵Ctrl+B： 柵格捕捉模式控制（F9）dra：半徑標注ddi：直徑標注dal：對齊標注dan：角度標注Ctrl+C： 將選擇的對象復制到剪切板上Ctrl+F： 控制是否實現對象自動捕捉（f3）Ctrl+G： 柵格顯示模式控制（F7）Ctrl+J： 重復執行上一步命令Ctrl+K： 超級鏈接Ctrl+N： 新建圖形文件Ctrl+M： 打開選項對話框Ctrl+1： 打開特性對話框Ctrl+2： 打開圖象資源管理器Ctrl+6： 打開圖象數據原子Ctrl+O： 打開圖象文件Ctrl+P： 打開打印對說框Ctrl+S： 保存文件Ctrl+U： 極軸模式控制（F10）Ctrl+v： 粘貼剪貼板上的內容Ctrl+W： 對象追 蹤式控制（F11）Ctrl+X： 剪切所選擇的內容Ctrl+Y： 重做Ctrl+Z： 取消前一步的操作三、CAD快捷鍵：字母快捷鍵AA： 測量區域和周長AL： 對齊AR： 陣列AP： 加載*lsp程系A(chǔ)V： 打開視圖對話框（dsviewer）SE： 打開對相自動捕捉對話框ST： 打開字體設置對話框SO： 繪制二圍面（ 2d solid）SP： 拼音的校核SC： 縮放比例 （scale）SN： 柵格捕捉模式設置DT： 文本的設置DI： 測量兩點間的距離OI：插入外部對相A： 繪圓弧B： 定義塊C： 畫圓D： 尺寸資源管理器E： 刪除F： 倒圓角G： 對相組合H： 填充I： 插入S： 拉伸T： 文本輸入W： 定義塊并保存到硬盤中L： 直線M： 移動X： 炸開V： 設置當前坐標U： 恢復上一次操做O： 偏移P： 移動Z： 縮放四、CAD快捷鍵：其它組合快捷鍵顯示降級適配（開關） 【O】適應透視圖格點 【Shift】+【Ctrl】+【A】排列 【Alt】+【A】角度捕捉（開關） 【A】動畫模式 （開關） 【N】改變到后視圖 【K】背景鎖定（開關） 【Alt】+【Ctrl】+【B】前一時間單位 【.】下一時間單位 【，】改變到上（Top）視圖 【T】改變到底（Bottom）視圖 【B】改變到相機（Camera）視圖 【C】改變到前（Front）視圖 【F】改變到等大的用戶（User）視圖 【U】改變到右（Right）視圖 【R】改變到透視（Perspective）圖 【P】循環改變選擇方式 【Ctrl】+【F】默認燈光（開關） 【Ctrl】+【L】刪除物體 【DEL】當前視圖暫時失效 【D】是否顯示幾何體內框（開關） 【Ctrl】+【E】顯示第一個工具條 【Alt】+【1】專家模式?全屏（開關） 【Ctrl】+【X】暫存（Hold）場景 【Alt】+【Ctrl】+【H】取回（Fetch）場景 【Alt】+【Ctrl】+【F】凍結所選物體 【6】跳到最后一幀 【END】跳到第一幀 【HOME】顯示/隱藏相機（Cameras） 【Shift】+【C】顯示/隱藏幾何體（Geometry） 【Shift】+【O】顯示/隱藏網格（Grids） 【G】顯示/隱藏幫助（Helpers）物體 【Shift】+【H】顯示/隱藏光源（Lights） 【Shift】+【L】顯示/隱藏粒子系統（Particle Systems） 【Shift】+【P】顯示/隱藏空間扭曲（Space Warps）物體 【Shift】+【W(wǎng)】鎖定用戶界面（開關） 【Alt】+【0】匹配到相機（Camera）視圖 【Ctrl】+【C】材質（Material）編輯器 【M】最大化當前視圖 （開關） 【W(wǎng)】腳本編輯器 【F11】新的場景 【Ctrl】+【N】法線（Normal）對齊 【Alt】+【N】向下輕推網格 小鍵盤【-】向上輕推網格 小鍵盤【+】NURBS表面顯示方式【Alt】+【L】或【Ctrl】+【4】NURBS調整方格1 【Ctrl】+【1】NURBS調整方格2 【Ctrl】+【2】NURBS調整方格3 【Ctrl】+【3】偏移捕捉 【Alt】+【Ctrl】+【空格】打開一個MAX文件 【Ctrl】+【O】平移視圖 【Ctrl】+【P】交互式平移視圖 【I】放置高光（Highlight） 【Ctrl】+【H】播放/停止動畫 【/】快速（Quick）渲染 【Shift】+【Q】回到上一場景*作 【Ctrl】+【A】回到上一視圖*作 【Shift】+【A】撤消場景*作 【Ctrl】+【Z】撤消視圖*作 【Shift】+【Z】刷新所有視圖 【1】用前一次的參數進行渲染 【Shift】+【E】或【F9】渲染配置 【Shift】+【R】或【F10】在xy/yz/zx鎖定中循環改變 【F8】約束到X軸 【F5】約束到Y(jié)軸 【F6】約束到Z軸 【F7】旋轉（Rotate）視圖模式 【Ctrl】+【R】或【V】保存（Save）文件 【Ctrl】+【S】透明顯示所選物體（開關） 【Alt】+【X】選擇父物體 【PageUp】選擇子物體 【PageDown】根據名稱選擇物體 【H】選擇鎖定（開關） 【空格】減淡所選物體的面（開關） 【F2】顯示所有視圖網格（Grids）（開關） 【Shift。

2.CAD基本知識

不知樓主高就何職。

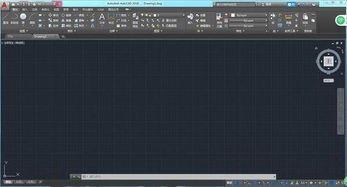

CAD入門是容易的，找一本適合自學的基礎書籍，從認識界面開始，先學畫基本圖形如直線、圓、矩形等，運用繪圖工具欄里的命令圖標依照下面命令欄里的提示一步步操作，以后再用修改命令進行修飾，如修剪、陣列、復制等，再進行標注什么的。進一步再學習圖界設定，文字標識等。

不過CAD不同于一般的像Word、Excel等自動化辦公軟件，CAD還涉及到一個圖形（紙）設計問題，如果沒有設計基礎的人，想深入可能要困難一點，因為在學習CAD的同時，還要學習設計。只有接觸實踐，知識才能有效地鞏固和縱深。

3.caD畫圖的簡單知識

CAD,Computer Aided Design的縮寫，意思為計算機輔助設計。

正因為如此，對于工程人員來說，學會CAD是一件非常簡單的事。因為繪制施工平面圖所用到的CAD命令少的可憐。但是，如果你已經習慣了手工繪圖，而且是初步接觸CAD繪圖軟件，有一件事必須搞清楚：電腦繪圖與手工繪圖是完全不同的兩個概念，盡管它們所得出的結果基本一致。手工繪圖是在限定大小的圖紙上繪制出圖形，但是實際建筑尺寸相對于一張圖紙尺寸簡直不成比例。你必須大大縮小建筑表示尺寸才能夠在一張圖紙上完整地繪制出碩大的建筑，“繪圖比例”由此而生。對于CAD來說，繪圖的空間是一個無限的三維空間，無論多大或者多?。ù蟮饺缧窍担〉饺缭樱?，都可以表示出來。

顯示器只是對繪圖空間的部分顯示，你可以讓大到星系或者小到原子的圖形占滿整個屏幕，也可以把星系顯示成一個點或者讓原子中的一個電子占滿屏幕?！袄L圖比例”因此失效。如果你仍然帶著手工繪圖的觀念來學習CAD繪圖程序，這不但會浪費你寶貴的時間，而且會讓你產生畏懼的心理，從而阻礙你掌握CAD。如果你開始學習CAD繪圖軟件，請記?。菏褂脤嶋H尺寸在計算機上繪圖。至于如何把已繪制的圖形打印出來，而且達到用比例尺就可以量出大致尺寸的精確比例的圖紙，請繼續往下看。

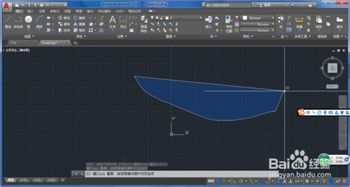

現在，告訴你對于二維工程繪圖所須掌握的基本命令。仔細觀察一幅施工平面圖，你會發現大部分圖形都是直線，還有少部分的弧和圓。實際上多邊形也是由直線構成的。所以，你只須使用CAD中的“Line”繪圖命令，便可以開始初步的工作了。就是這么簡單。然后，你發現到線與線之間具備平行關系，且有一定的距離，使用“Offset”命令，你可以生成源線段的平行線，且可以規定平行線間的距離。又解決一個問題。當你需要一條有寬度的線時，請使用“Polyline”，你可以規定一條Polyline的起點寬度和終點寬度，繪出有寬度的線和箭頭。接著，你發現墻交叉地方內部有線，除去它請使用“Trim”命令。需要把一條線延伸到另一條線，使用“Extend”命令。要在兩條交叉線交叉地方產生圓角或斜角嗎？“Fillet”和“Chamfer”可以幫助你。

現在，你可自稱“會用”CAD繪圖了。為提高工作效率，請學會“圖層”的概念。在那里，具有線型、顏色，當你熟悉圖層后，你會發現以往需要分成幾幅繪制的平面圖居然可以在同一地方繪制，而只須簡單地關閉/打開某些圖層即可。發現漢字輸入有問題？“Text Style”對話框為你解憂。標注格式需更改？“Dimension Styles”對話框解決一切。連帶復習前面內容，請你一個下午搞定。什么？有難度？老哥，別讓我說你沒有毅力，呆瓜一個。

Drawing Aids”對話框需要學習；“Units Control”對話框需要了解；如何制作圖塊并使用它有點麻煩；其他的標注形式得花點時間；“Limits”命令規定你所要顯示的區域；格式刷可以刷掉圖層、線型、顏色、字體等參數，甚是好用；“Plot”命令打開的“Print / Plot Configuration”對話框須大力研究。如果你知道你將以何種比例出圖，有粗細的線可以用“PolyLine”來繪制，如果將來出圖的比例不定，請使用線的顏色來規定線的粗細。小心不要讓定義了線粗某種顏色的線藏在沒有定義線粗的線下面，你在打印預覽中可是看不出毛病的。在“Print / Plot Configuration”對話框中“Pen Assignments…”按鈕中你可以自由設定。這一切給你一天時間去掌握不會有任何苛刻的地方。

前后不用兩天，你已經可以用CAD獨當一面了。所缺的只是經驗與速度而已。速度是練出來的，經驗是總結出來的，這一切需要時間。當然，不會很長。到這個地步，你肯定不會滿足于目前的水平，除非你工作很忙無暇研究或者你根本無須用到CAD中其他的大部分功能與命令。要是你想全面掌握Auto CAD這個軟件，拿本合適的參考書，啃它十天半月的，定有非比尋常的感覺。

前途是光明的，道路是曲折的，學海無涯，不要因為如此容易地學會了用CAD繪制建筑施工圖便以為它很好欺負，實話實說，Auto CAD是一個大型的復雜的應用程序，它是Autodesk公司的專家們的心血和許許多多熱心的用戶的經驗結晶。什么？不肖一顧！這會兒該給你潑潑冷水了。要想學好CAD只要記住一點---熟能生巧.多多實踐，這是最有效的方法.其他說的再多沒用.

4.CAD基本知識

CAD即計算機輔助設計（Computer Aided Design,CAD），其概念和內涵正在不斷地發展中。1972年10月，國際信息處理聯合會（IFIP）在荷蘭召開的“關于CAD原理的工作會議”上給出如下定義：CAD是一種技術，其中人與計算機結合為一個問題求解組，緊密配合，發揮各自所長，從而使其工作優于每一方，并為應用多學科方法的綜合性協作提供了可能。CAD是工程技術人員以計算機為工具，對產品和工程進行設計、繪圖、造型、分析和編寫技術文檔等設計活動的總稱。

根據模型的不同，CAD系統一般分為二維CAD和三維CAD系統。二維CAD系統一般將產品和工程設計圖紙看成是“點、線、圓、弧、文本……”等幾何元素的集合，系統內表達的任何設計都變成了幾何圖形，所依賴的數學模型是幾何模型，系統記錄了這些圖素的幾何特征。二維CAD系統一般由圖形的輸入與編輯、硬件接口、數據接口和二次開發工具等幾部分組成。

CAD是Autodesk公司的產品

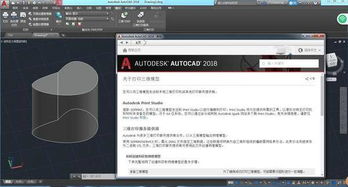

三維CAD系統的核心是產品的三維模型。三維模型是在計算機中將產品的實際形狀表示成為三維的模型，模型中包括了產品幾何結構的有關點、線、面、體的各種信息。計算機三維模型的描述經歷了從線框模型、表面模型到實體模型的發展，所表達的幾何體信息越來越完整和準確，能解決“設計”的范圍越廣。其中，線框模型只是用幾何體的棱線表示幾何體的外形，就如同用線架搭出的形狀一樣，模型中沒有表面、體積等信息。表面模型是利用幾何形狀的外表面構造模型，就如同在線框模型上蒙了一層外皮，使幾何形狀具有了一定的輪廓，可以產生諸如陰影、消隱等效果，但模型中缺乏幾何形狀體積的概念，如同一個幾何體的空殼。幾何模型發展到實體模型階段，封閉的幾何表面構成了一定的體積，形成了幾何形狀的體的概念，如同在幾何體的中間填充了一定的物質，使之具有了如重量、密度等特性，且可以檢查兩個幾何體的碰撞和干涉等。由于三維CAD系統的模型包含了更多的實際結構特征，使用戶在采用三維CAD造型工具進行產品結構設計時，更能反映實際產品的構造或加工制造過程。

目前，三維CAD系統已經成為企業進行產品創新設計的主流工具。三維CAD系統已經從早期的實體造型，發展到特征造型和基于約束的造型。

CAD系統廣泛應用于機械、電子、汽車、航空航天、模具、儀表、輕工等制造行業。三維CAD系統在產品的零件造型、裝配造型和焊接設計、模具設計、電極設計、鈑金設計等方面提供了強大的功能，真實感顯示、曲面造型的功能也已經很強大。

目前，高端的三維CAD系統主要包括UG NX、CATIA、PRO-E。中端主流的三維CAD系統主要包括SolidWorks、SolidEdge、Inventor。國產的三維CAD系統有Solid3000和CAXA實體工程師。而我國流行的二維CAD系統主要包括AutoCAD、CAXA、中望、浩辰等。

基于三維CAD系統，已經有很多CAE/CAM系統，支撐產品的設計/仿真和制造。

5.CAD的基礎知識

CAD常用命令： A： 繪圓弧 00B： 定義塊 00C： 畫圓 00D： 尺寸資源管理器 00E： 刪除 00F： 倒圓角 00G： 對相組合 00H： 填充 00I： 插入 00S： 拉伸（縮寫ext） 00T： 文本輸入 00W： 定義塊并保存到硬盤中 00L： 直線 00M： 移動 00X： 炸開 00V： 設置當前坐標 00U： 恢復上一次操作 00O： 偏移 00P： 移動 00Z： 縮放 00顯示降級適配（開關） 【O】 00適應透視圖格點 【Shift】+【Ctrl】+【A】 00排列 【Alt】+【A】 00角度捕捉（開關） 【A】。
