電路理論考試題(電路基礎復習題)
1.電路基礎復習題
一、填空題1、電路的組成：電源 中間環節 負載_開關__。
2、如果5A的電流流經2的電阻，則電阻兩端的電壓是10 伏。3、1度電= 1 KW·h = 3.6*10^6 J。
一個“220V/100W” 的燈泡正常發光20小時，消耗的電能為2度。4、在直流電路中，電容相當于 （短路/斷路），電感相當于 （短路/斷路）。
5、已知 阻抗是3+4j，則用電流表測量得的電流=沒有電壓沒法計算電流 A。 6、正弦交流電的三個基本要素為： 幅值、頻率和初相位 。
我國工業及生活中使用的交流電頻率=50Hz ，單相交流電的最大值=220√2 伏。已知正弦交流電壓 ，它的最大值為 V ，頻率為 Hz， 周期 T= S ，角頻率 ω = rad/s ，初相位為 7、感抗的表達式XL=ωL_，當L一定的情況下，頻率越高，感抗越大 。
容抗的表達式= 1/（ωC） ，當C一定的情況下，頻率越高，容抗越小 。8、三相交流電源和負載的連接方式有：星型和三角形 。
9、在三相電路中，通常用不同的顏色來區分各相。A用 黃色表示，B用 綠色表示，C用 色表示紅色10、在工業中，常用提高功率因數的方法： 并聯電容器 。
提高功率因素的意義為： 降低損耗 、提高帶負載能力 。11、實驗室中的功率表，是用來測量電路中的有功 功率。
12、斷路器（直流）在220V電壓下的額定電流為15A，則其功率為3300W 。13、已知對稱交流電壓的3個有效值均為100V，則在t=0時刻，3個電壓的瞬時值的和= 零 。
14、一臺三相發電機，當三相繞組結成星型時，測得各線電壓為380V，當改成三角形時，相電壓=220V。15、為了防止負載短路導致線路被燒毀，在中線上 （可以/不可以）裝設熔斷器來實現負載的短路16、三個同頻率、有效值相等、相位依次互差120度的正弦量稱為對稱三相正弦量17、功率因數= cosφ=P/S 。
18、視在功率、有功功率（一般是表頭的讀數）、無功功率的公式：S=UI,P=UIcosφ，Q=UIsinφ。19、某電路有3各節點和7條支路，若采用支路電流法求解各支路電流時，能夠列出KCL方程和KVL方程個數是 9 。
20、電阻、電感、電容的性質：（純電阻電路，相位角應為0°；純電感電路，相位角應為 90°；純電容電路，相位角應為-90°）21、對稱三相正弦電壓性質：①三個電動勢的幅值相等， 頻率相同，相位互差 120°②對稱三相電源電壓的代數和= 0 。22、一只標有“220V,40W”的白熾燈其額定電壓=220V 。

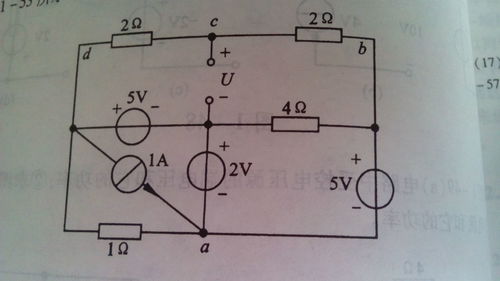

2.電路基礎題
節點電壓法：
(1/R1 + 1/R2) * V1 - V2/R2 = - i ;i 是電流源 Is 的電流 。
V2 = Us
(1/R3 + 1/R4) * V3 - V2/R3 = i
節點電壓法是以流入節點的電流代數和為零列方程的，基本規則如下：
自電導之和乘以節點電壓，減去互電導乘以相鄰節點電壓，等于流入節點的電源電流代數和。
自電導：只要電阻的一端在節點上，電阻的倒數就是電導。
互電導：電阻連接在兩個節點之間。
電流源電導為零。
節點電壓法只需考慮本節點與相鄰節點的參數。
網孔電流法：
(R1 + R2) * i1 + R2 * i = Us
(R3 + R4) * i2 - R3 * i = Us
網孔電流法是假設電流沿著網孔流動，電流的方向可以任意設定，我是預估一下真實的方向，盡量避免答案是負值，麻煩。如圖，電流源的電流 i 就是網孔電流，是已知數，就不要另外設 i3 了。
列方程時沿著網孔電流方向，網孔電流乘以網孔總電阻是正值，通過公共電阻的相鄰網孔電流，方向相同取正值，反之取負值，電壓源也是如此。電壓源的代數和放在方程右邊。
3.求電子電路基礎試題,越簡單越好
第三章 邏輯門電路 [題3.1] 選擇題1. 三態門輸出高阻狀態時， 是正確的說法。
A.用電壓表測量指針不動 B.相當于懸空 C.電壓不高不低 D.測量電阻指針不動2. 以下電路中可以實現“線與”功能的有 。A.與非門 B.三態輸出門 C.集電極開路門 D.漏極開路門3.以下電路中常用于總線應用的有 。
A.TSL門 B.OC門 C.漏極開路門 D.CMOS與非門4.三極管作為開關使用時，要提高開關速度，可 。A.降低飽和深度 B.增加飽和深度 C.采用有源泄放回路 D.采用抗飽和三極管5.TTL電路在正邏輯系統中，以下各種輸入中 相當于輸入邏輯“1”。
A.懸空 B.通過電阻2.7kΩ接電源 C.通過電阻2.7kΩ接地 D.通過電阻510Ω接地6.對于TTL與非門閑置輸入端的處理，可以 。A.接電源 B.通過電阻3kΩ接電源 C.接地 D.與有用輸入端并聯7.CMOS數字集成電路與TTL數字集成電路相比突出的優點是 。
A.微功耗 B.高速度 C.高抗干擾能力 D.電源范圍寬8.邏輯表達式Y(jié)=AB可以用 實現。A.正或門 B.正非門 C.正與門 9.要使TTL與非門工作在轉折區，可使輸入端對地外接電阻RI 。
A.>RON B.ROFF10.與CT4000系列相對應的國際通用標準型號為 。A.CT74S肖特基系列 B. CT74LS低功耗肖特基系列 C.CT74L低功耗系列 D. CT74H高速系列 [題3.2] 判斷題（正確打√，錯誤的打*）1.TTL與非門的多余輸入端可以接固定高電平。
（ ）2. 當TTL與非門的輸入端懸空時相當于輸入為邏輯1。( )3.普通的邏輯門電路的輸出端不可以并聯在一起，否則可能會損壞器件。
（ ）4. CMOS OD門（漏極開路門）的輸出端可以直接相連，實現線與。（ ）5.CMOS或非門與TTL或非門的邏輯功能完全相同。
（ ）6.三態門的三種狀態分別為：高電平、低電平、不高不低的電壓。（ ）7.TTL OC門（集電極開路門）的輸出端可以直接相連，實現線與。
（ ） 8.一般TTL門電路的輸出端可以直接相連，實現線與。（ ）9.兩輸入端四與非門器件74LS00與7400的邏輯功能完全相同。
（ ）10.TTL集電極開路門輸出為1時由外接電源和電阻提供輸出電流。（ ）11.TTL OC門（集電極開路門）的輸出端可以直接相連，實現線與。
（ ） [題3.3] 填空題1. 集電極開路門的英文縮寫為 門，工作時必須外加 和 。2.OC門稱為 門，多個OC門輸出端并聯到一起可實現 功能。
3.TTL與非門電壓傳輸特性曲線分為 區、區、區、區。4.集成邏輯門電路主要有 電路和 電路。
5.TTL與非門空載時輸出高電平為 V，輸出低電平為 V，閾值電壓Vth約為 V。6.CMOS門電路中不用的輸入端不允許 。
CMOS電路中通過大電阻輸入端接地，相當于接 ；而通過電阻接Vdd，相當于接 。7.TTL與非門是 極型集成電路，由 組成，電路工作在 狀態。
8.CMOS邏輯門是 極型集成電路，由 管組成，電路工作在 狀態。[題3.4] 二極管門電路如圖所示，已知二極管VD1、VD2導通壓降為0.7V，試回答下列問題： （1）A接10V,B接0.3V時，輸出VO 為多少伏？（2）A、B都接10V,VO為多少伏？ （3）A接10V,B懸空，用萬用表測B 端電壓，VB為多少伏？ （4）A接0.3V,B懸空，測VB時應為多少伏？ [題3.5] 對于如圖所示的各種電路及圖所示的輸入波形，試畫出F1~F4的波形。
圖 圖 [題3.6] 某TTL反相器的主要參數為IIH=20μA,IIL=1.4mA;IOH=400μA,IOL=14mA，求它能帶多少個同樣的門？[題3.7] 在圖所示電路中，輸入圖所示的電壓波形時，試畫出Y的波形，并寫出邏輯表達式。圖 圖 [題3.8] 試說明下列各種門電路中哪些可以將輸出端并聯使用（輸入端的狀態不一定相同） （1）具有推拉式輸出級的TTL門電路；（2）TTL門電路中的OC門；（3）TTL門電路的三太輸出門；（4）普通的CMOS門；（5）漏極開路輸出的CMOS門電路；（6）CMOS門電路的三態輸出門。
[題3.9] 分析如圖所示CMOS門電路，哪些能正常工作，哪些不能，寫出能正常工作電路輸出信號的邏輯表達式。（a） (b) (c) (d) (e) (f) 技 能 題 [題3.10] 有一個車間，用紅、黃兩個指示燈表示3臺設備的工作情況，若一臺設備出現故障，則黃燈亮；若兩臺設備出現故障，則紅燈亮；若三臺設備出現故障，則紅燈和黃燈同時亮。
試用與非門和異或門設計一個能實現此要求的邏輯電路。[題3.11] 試用與非門設計一個A、B、C、D 4人表決電路，當表決某提案時，多數人同意，提案通過，且A、B具有同等否決權。
第三章答案 [題3.1] 選擇題1. ABD 2. CD 3. A 4. ACD 5. ABC 6. ABD 7. ACD 8. C 9. C 10. B [題3.2] 判斷題1.√ 2.√ 3.√ 4.√ 5.√ 6.* 7.√ 8.* 9. √ 10. √ 11. √ [題3.3] 填空題1.OC 電源 負載 2.集電極開路門 線與3.飽和區 轉折區 線性區 截止區。
4.電工電子技術之電工基礎知識試卷
去百度文庫，查看完整內容>
內容來自用戶：中原工學院ltx
一、填空題
1.三相對稱電壓就是三個頻率相同、幅值相等、相位互差 120°的三相交流電壓。2.三相電源的相序有正序和反序之分。
3. 三相電源相線與中性線之間的電壓稱為相電壓。
4. 三相電源相線與相線之間的電壓稱為線電壓。
5.有中線的三相供電方式稱為三相四線制。
6.無中線的三相供電方式稱為三相三線制。
7.在三相四線制的照明電路中，相電壓是220V，線電壓是380V。(220、380)
8.在三相四線制電源中，線電壓等于相電壓的倍，相位比相電壓超前30o。
9.三相四線制電源中，線電流與相電流相等。
10.三相對稱負載三角形電路中，線電壓與相電壓相等。
11.三相對稱負載三角形電路中，線電流大小為相電流大小的倍、線電流比相應的相電流滯后30o。
12.當三相負載越接近對稱時，中性線電流就越接近為0。
13.在三相對稱負載三角形連接的電路中，線電壓為220V，每相電阻均為110Ω，則相電流IP=___ __2A___，線電流IL=___ 2A __。
14.對稱三相電路Y形連接，若相電壓為V，則線電壓
15.在對稱三相電路中，已知電源線電壓有效值為380V，若負載作星形聯接，負載相電壓為__220V__；若負載作三角形聯接，負載相電壓為__380V__。
16. 對稱三相電路的有功功率，其中φ角為相電壓與相電流的夾角。
17.負載的連接方法有21.A. U-V-W B. U-W-V C. V-U-W D. W-V-U解：解：每相繞組的阻抗為
5.電工基礎知識試題
一、名詞解釋： 1、三相交流電： 由三個頻率相同、電勢振幅相等、相位差互差 120 °角的交流電路組成的電力系統，叫三相交流電。
2、一次設備： 直接與生產電能和輸配電有關的設備稱為一次設備。包括各種高壓斷路器、隔離開關、母線、電力電纜、電壓互感器、電流互感器、電抗器、避雷器、消弧線圈、并聯電容器及高壓熔斷器等。
3、二次設備： 對一次設備進行監視、測量、操縱控制和保護作用的輔助設備。如各種繼電器、信號裝置、測量儀表、錄波記錄裝置以及遙測、遙信裝置和各種控制電纜、小母線等。
4、高壓斷路器： 又稱高壓開關，它不僅可以切斷或閉合高壓電路中的空載電流和負荷電流，而且當系統發生故障時，通過繼電保護裝置的作用，切斷過負荷電流和短路電流。它具有相當完善的滅弧結構和足夠的斷流能力。
5、負荷開關： 負荷開關的構造秘隔離開關相似，只是加裝了簡單的滅弧裝置。它也是有一個明顯的斷開點，有一定的斷流能力，可以帶負荷操作，但不能直接斷開短路電流，如果需要，要依靠與它串接的高壓熔斷器來實現。
6、空氣斷路器 （自動開關）：是用手動（或電動）合閘，用鎖扣保持合閘位置，由脫扣機構作用于跳閘并具有滅弧裝置的低壓開關，目前被廣泛用于 500V 以下的交、直流裝置中，當電路內發生過負荷、短路、電壓降低或消失時，能自動切斷電路。 7、電纜： 由芯線（導電部分）、外加絕緣層和保護層三部分組成的電線稱為電纜。
8、母線： 電氣母線是匯集和分配電能的通路設備，它決定了配電裝置設備的數量，并表明以什么方式來連接發電機、變壓器和線路，以及怎樣與系統連接來完成輸配電任務。 9、電流互感器： 又稱儀用變流器，是一種將大電流變成小電流的儀器。
10 、變壓器： 一種靜止的電氣設備，是用來將某一數值的交流電壓變成頻率相同的另一種或幾種數值不同的交流電壓的設備。 11 、高壓驗電筆： 用來檢查高壓網絡變配電設備、架空線、電纜是否帶電的工具。
12 、接地線： 是為了在已停電的設備和線路上意外地出現電壓時保證工作人員的重要工具。按部頒規定，接地線必須是 25mm 2 以上裸銅軟線制成。
13 、標示牌： 用來警告人們不得接近設備和帶電部分，指示為工作人員準備的工作地點，提醒采取安全措施，以及禁止微量某設備或某段線路合閘通電的通告示牌?？煞譃榫骖?、允許類、提示類和禁止在等。
14 、遮欄： 為防止工作人員無意碰到帶電設備部分而裝設備的屏護，分臨時遮欄和常設遮欄兩種。 15 、絕緣棒： 又稱令克棒、絕緣拉桿、操作桿等。
絕緣棒由工作頭、絕緣桿和握柄三部分構成。它供在閉合或位開高壓隔離開關，裝拆攜帶式接地線，以及進行測量和試驗時使用。
16 、跨步電壓： 如果地面上水平距離為 0.8m 的兩點之間有電位差，當人體兩腳接觸該兩點，則在人體上將承受電壓，此電壓稱為跨步電壓。最大的跨步電壓出現在離接地體的地面水平距離 0.8m 處與接地體之間。
17 、相序： 就是相位的順序，是交流電的瞬時值從負值向正值變化經過零值的依次順序。 18 、電力網： 電力網是電力系統的一部分，它是由各類變電站（所）和各種不同電壓等級的輸、配電線路聯接起來組成的統一網絡。
19 、電力系統： 電力系統是動力系統的一部分，它由發電廠的發電機及配電裝置，升壓及降壓變電所、輸配電線路及用戶的用電設備所組成。 20 、動力系統： 發電廠、變電所及用戶的用電設備，其相間以電力網及熱力網（或水力）系統連接起來的總體叫做動力系統。
二、選擇題 1、兩只額定電壓相同的電阻，串聯接在電路中，則阻值較大的電阻（ A ）。 A、發熱量較大 B、發熱量較小 C、沒有明顯差別 2、萬用表的轉換開關是實現（ A ）。
A、各種測量種類及量程的開關 B、萬用表電流接通的開關 C、接通被測物的測量開關 3、絕緣棒平時應（ B ）。 A、放置平穩 B、使他們不與地面和墻壁接觸，以防受潮變形 C、放在墻角 4、絕緣手套的測驗周期是（ B ）。
A、每年一次 B、六個月一次 C、五個月一次 5、絕緣靴的試驗周期是（ B ）。 A、每年一次 B、六個月一次 C、三個月一次 6、在值班期間需要移開或越過遮欄時（ C ）。
A、必須有領導在場 B、必須先停電 C、必須有監護人在場 7、值班人員巡視高壓設備（ A ）。 A、一般由二人進行 B、值班員可以干其它工作 C、若發現問題可以隨時處理 8、倒閘操作票執行后，必須（ B ）。
A、保存至交接班 B、保存三個月 C、長時間保存 9、接受倒閘操作命令時（ A ）。 A、要有監護人和操作人在場，由監護人接受 B、只要監護人在場，操作人也可以接受 C、可由變電站（所）長接受 10 、直流母線的正極相色漆規定為（ C ）。
A、藍 B、白 C、赭 11 、接地中線相色漆規定涂為（ A ）。 A、黑 B、紫 C、白 12 、變電站（所）設備接頭和線夾的最高允許溫度為（ A ）。
A、85 ℃ B、90 ℃ C、95 ℃ 13 、電流互感器的外皮最高允許溫度為（ B ）。 A、60 ℃ B、75 ℃ C 、80 ℃ 14 、電力電纜不得過負荷運行，在事故情況下， 10k V以下電纜只允許連續（ C ）運行。
A、1 h 過負荷 35 % B、1.5h 過負荷 20 % C、2h 。
6.大一電路基礎題
解：設三個網孔的電流分別為：I1、I2和I3。
根據KVL，列出三個網孔的回路電壓方程。網孔一：10*(I1-I3)+U+(3+2)*I1=0；網孔二：3Uφ+U+1*I2=0；網孔三：15I3+3Uφ+10*(I3-I1)=0。
補充受控源方程：Uφ=-15I3。補充電流關系方程：I1+I2=-6(A)。
解方程組：I1=4,I2=-10,I3=-2,Uφ=30,U=-80。受控電壓源的電流為：I=I2+I3=-10-2=-12(A)，方向向左，如上圖。
受控電壓源電壓為：3Uφ=3*30=90(V)。所以，受控源的功率為：P=I*3Uφ=-12*90=-1080(W)<0，且I和3Uφ屬于關聯正方向，所以受控電壓源發出功率1080W。
