鋰離子電池是在90年代發展起來的新型儲能電池。
由于其優良的性能,因此目前廣泛應用于移動電話。鋰離子電池極片涂布技術及設備是研究開發和生產鋰離子電池的關鍵技術和關鍵設備。
鋰離子電池極片涂布技術和設備填補了我國在該領域空白,主要技術性能和指標已經達到日本平野公司生產的同類設備的水平。 涂布寬度: 200~400毫米(可根據用戶要求設計) 涂布速度范圍: 1~5米/分(用戶要求設計) 涂布濕厚度范圍:50~400微米 適用的漿料粘度范圍: 500~20000 C。
P。S。
極片涂布段長度: 依據不同電池規格要求可調,最短涂布長度可達到 100mm 極片不涂布空白長度:依據不同電池規格要求可調, 最短空白長度可達到20mm 涂層精度:(1)厚度: 最大相對重量誤差 應用范圍 PT系列極片為生產型涂布機,年生產能力可達300萬支電池(18650型) XT系列涂布機為中試實驗型涂布機,年生產能力100萬支電池(18650型) 本技術可用于鎳―氫電池極片涂布和高分子鋰離子電池極片的研究開發和生產。 本技術還可以用于其他涂布產品的生產。
目前,電動車、儲能電池等新能源產業在全球范圍內發展迅速。作為公認的理想儲能元件,動力鋰電池也得到高度關注。涂布機是動力鋰電池極片的生產關鍵工藝設備。目前,鋰電池極片涂布工藝主要有刮刀式、輥涂轉移式和狹縫擠壓式等。我在工作過程中,這三種涂布方式都接觸過。一般實驗室設備采用刮刀式,3C電池采用輥涂轉移式,而動力電池多采用狹縫擠壓式。
刮刀涂布
工作原理如圖1所示,箔基材經過涂布輥并直接與漿料料槽接觸,過量的漿料涂在箔基材上,在基材通過涂輥與刮刀之間時,刮刀與基材之間的間隙決定了涂層厚度,同時將多余的漿料刮掉回流,并由此在基材表面形成一層均勻的涂層。刮刀類型主要逗號刮刀。逗號刮刀是涂布頭中的關鍵部件之一,一般在圓輥表面沿母線加工成形似逗號的刃口,這種刮刀具有高的強度和硬度,易于控制涂布量和涂布精度,適用于高固含量和高黏度的漿料。
輥涂轉移式
涂輥轉動帶動漿料,通過逗號刮刀間隙來調節漿料轉移量,并利用背輥和涂輥的轉動將漿料轉移到基材上,工藝過程如圖2所示。輥涂轉移涂布包含兩個基本過程:
(1)涂布輥轉動帶動漿料通過計量輥間隙,形成一定厚度的漿料層;
(2)一定厚度的漿料層通過方向相對的涂輥與背輥轉動轉移漿料到箔材上形成涂層。
狹縫擠壓涂布

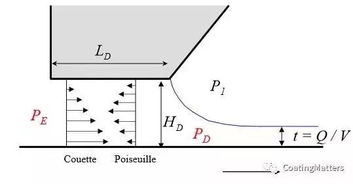

作為一種精密的濕式涂布技術,如圖3所示,工作原理為涂布液在一定壓力一定流量下沿著涂布模具的縫隙擠壓噴出而轉移到基材上。相比其它涂布方式,具有很多優點,如涂布速度快、精度高、濕厚均勻;涂布系統封閉,在涂布過程中能防止污染物進入,漿料利用率高、能夠保持漿料性質穩定,可同時進行多層涂布。并能適應不同漿料粘度和固含量范圍,與轉移式涂布工藝相比具有更強的適應性。
目前,電動車、儲能電池等新能源產業在全球范圍內發展迅速。作為公認的理想儲能元件,動力鋰電池也得到高度關注。涂布機是動力鋰電池極片的生產關鍵工藝設備。目前,鋰電池極片涂布工藝主要有刮刀式、輥涂轉移式和狹縫擠壓式等。我在工作過程中,這三種涂布方式都接觸過。一般實驗室設備采用刮刀式,3C電池采用輥涂轉移式,而動力電池多采用狹縫擠壓式。刮刀涂布工作原理如圖1所示,箔基材經過涂布輥并直接與漿料料槽接觸,過量的漿料涂在箔基材上,在基材通過涂輥與刮刀之間時,刮刀與基材之間的間隙決定了涂層厚度,同時將
要形成穩定均勻的涂層,涂布過程中就需要同時滿足這幾個條件:
(1)漿料性質穩定,不發生沉降,粘度、固含量等不變化。
(2)漿料上料供應穩定,在模頭內部形成均勻穩定的流動狀態。
(3)涂布工藝在涂布窗口范圍內,在模頭與涂輥之間形成穩定的流場。
(4)走箔穩定,不發生走帶滑動,嚴重抖動和褶皺。
目前,電動車、儲能電池等新能源產業在全球范圍內發展迅速。
作為公認的理想儲能元件,動力鋰電池也得到高度關注。涂布機是動力鋰電池極片的生產關鍵工藝設備。
目前,鋰電池極片涂布工藝主要有刮刀式、輥涂轉移式和狹縫擠壓式等。我在工作過程中,這三種涂布方式都接觸過。
一般實驗室設備采用刮刀式,3C電池采用輥涂轉移式,而動力電池多采用狹縫擠壓式。刮刀涂布工作原理如圖1所示,箔基材經過涂布輥并直接與漿料料槽接觸,過量的漿料涂在箔基材上,在基材通過涂輥與刮刀之間時,刮刀與基材之間的間隙決定了涂層厚度,同時將多余的漿料刮掉回流,并由此在基材表面形成一層均勻的涂層。
刮刀類型主要逗號刮刀。逗號刮刀是涂布頭中的關鍵部件之一,一般在圓輥表面沿母線加工成形似逗號的刃口,這種刮刀具有高的強度和硬度,易于控制涂布量和涂布精度,適用于高固含量和高黏度的漿料。
輥涂轉移式涂輥轉動帶動漿料,通過逗號刮刀間隙來調節漿料轉移量,并利用背輥和涂輥的轉動將漿料轉移到基材上,工藝過程如圖2所示。輥涂轉移涂布包含兩個基本過程:(1)涂布輥轉動帶動漿料通過計量輥間隙,形成一定厚度的漿料層;(2)一定厚度的漿料層通過方向相對的涂輥與背輥轉動轉移漿料到箔材上形成涂層。
狹縫擠壓涂布作為一種精密的濕式涂布技術,如圖3所示,工作原理為涂布液在一定壓力一定流量下沿著涂布模具的縫隙擠壓噴出而轉移到基材上。相比其它涂布方式,具有很多優點,如涂布速度快、精度高、濕厚均勻;涂布系統封閉,在涂布過程中能防止污染物進入,漿料利用率高、能夠保持漿料性質穩定,可同時進行多層涂布。
并能適應不同漿料粘度和固含量范圍,與轉移式涂布工藝相比具有更強的適應性。目前,電動車、儲能電池等新能源產業在全球范圍內發展迅速。
作為公認的理想儲能元件,動力鋰電池也得到高度關注。涂布機是動力鋰電池極片的生產關鍵工藝設備。
目前,鋰電池極片涂布工藝主要有刮刀式、輥涂轉移式和狹縫擠壓式等。我在工作過程中,這三種涂布方式都接觸過。
一般實驗室設備采用刮刀式,3C電池采用輥涂轉移式,而動力電池多采用狹縫擠壓式。刮刀涂布工作原理如圖1所示,箔基材經過涂布輥并直接與漿料料槽接觸,過量的漿料涂在箔基材上,在基材通過涂輥與刮刀之間時,刮刀與基材之間的間隙決定了涂層厚度,同時將要形成穩定均勻的涂層,涂布過程中就需要同時滿足這幾個條件:(1)漿料性質穩定,不發生沉降,粘度、固含量等不變化。
(2)漿料上料供應穩定,在模頭內部形成均勻穩定的流動狀態。(3)涂布工藝在涂布窗口范圍內,在模頭與涂輥之間形成穩定的流場。
(4)走箔穩定,不發生走帶滑動,嚴重抖動和褶皺。
現代涂布技術是以薄膜涂布,流體流變,界面現象為研究對象新技術,在上世紀70年代起發展成為化學工程學中獨立單元操作,在數眾多的涂布產品制造中有廣泛的應用,是許多新材料新技術的研究開發和生產的關鍵技術。
特種涂布技術研究是以新型涂布材料研究開發和生產的需要,進行相關的涂布和干燥技術研究,并以研究成果為基礎,研究開發出新型實用涂布設備,滿足于新材料的研制和生產的需要,主要研究成果有:一次多層擠壓(噴涂)涂布技術、高效熱風沖擊干燥技術、高黏度漿料涂布技術、技術微機智能控制間斷涂布技術等。最新研究成果“ 第二代微機控制全自動高精度高效率鋰離子電池極片間斷涂布機”,技術性能國內領先,達到國際一流水平,可以用于生產高端市場的鋰離子電池。
將糊狀聚合物、熔融態聚合物或聚合物熔液涂布于紙、布、塑料薄膜上制得復合材料(膜)的方法。
如以PVC糊刮涂于布基上制得人造革的刮涂法,將流延涂布于紙上的流延涂布法,將擠出平膜涂布于基材的擠出涂布法,將涂料均勻地刷在基材上的刷涂法,此外還有輥涂、噴涂、粉沫涂布等。對原紙的涂布可分為單面涂布和雙面涂布。
單面涂布是只對原紙的一面進行涂布,如單面銅版紙;雙面涂布是對原紙的兩面都涂以涂料,如雙面銅版紙。無論是單面涂布紙還是雙面涂布紙都可分為單層涂布(一次涂布)和雙層涂布(二次涂布)進行,雙層涂布多用來生產質量要求較高、涂布量較大的涂布印刷紙。
雙層涂布的紙張比單層涂布的紙張具有更好的印刷適性,是提高涂布紙質量的有效方法。在原紙表面涂布涂料并經適當程度的熱風干燥后,使其緊貼于具有高度拋光表面的烘缸上進行干燥,從而得到像鏡面一樣光滑的鑄涂紙。
涂布工藝中鑄涂印刷紙的光澤性和印刷適性均優于一般涂布紙。鑄型涂布用來生產高光澤銅版紙(俗稱作玻璃面紙)和玻璃卡紙。
缺點是速度較低。 涂布:為了防腐,絕緣,裝飾等目的,以液體或粉末形式在織物,紙張,金屬箔或板等物體表面上涂蓋塑料薄層。
注:劃分襯里,被覆,涂布的原則是皮膜厚度依次變薄。鑄型涂布工藝 在原紙表面涂布涂料并經適當程度的熱風干燥后,使其緊貼于具有高度拋光表面的烘缸上進行干燥,從而得到像鏡面一樣光滑的鑄涂紙。
鑄涂印刷紙的光澤性和印刷適性均優于一般涂布紙。 鑄型涂布用來生產高光澤銅版紙(俗稱作玻璃面紙)和玻璃卡紙。
缺點是速度較低。對原紙的涂布可分為單面涂布和雙面涂布。
單面涂布是只對原紙的一面進行涂布,如單面銅版紙;雙面涂布是對原紙的兩面都涂以涂料,如雙面銅版紙。無論是單面涂布紙還是雙面涂布紙都可分為單層涂布(一次涂布)和雙層涂布(二次涂布)進行,雙層涂布多用來生產質量要求較高、涂布量較大的涂布印刷紙。
雙層涂布的紙張比單層涂布的紙張具有更好的印刷適性,是提高涂布紙質量的有效方法。 涂布機的分類有哪些? 涂布作業按涂布機與造紙機的關系分為機內式和機外式,按涂布次數分為單層涂布和雙層涂布。
機內式涂布是在造紙機上裝有涂布機,使造紙與涂布連續進行;機外式涂布是涂布機與造紙機各自獨立、用于涂布作業的涂布機主要有輥式涂布機、氣刀涂布機和刮刀涂布機三種。 輥式涂布的特點是什么? 輥式涂布機是用涂布輥向紙面施以涂料,機內涂布以此類涂布機為主。
涂布量可通過計量輥間壓力進行調節,壓力加強,涂料的通過量減少,涂布量也就減少。輥式雙面涂布機的優點是構造簡單,可同時進行雙面涂布,作為機內涂布機又具有較合適的涂布速度,并不易生成涂布條痕。
缺點是不易得到氣刀涂布機的涂布厚度,也不能得到刮刀涂布機那樣的平滑度和光澤。 氣刀涂布的特點是什么? 空氣刮刀涂布機是利用加壓噴射出來的空氣,進行涂布量的調節和涂布層的平滑化,簡稱氣刀涂布。
氣刀涂布的優點是能得到較厚的涂布量,涂布層比較均勻,涂布時不易發生斷紙,特別適合于壓敏性涂料的涂布;但由于這種涂布機的刮刀是無形的氣刀,要使涂層均勻、平滑,就要求涂料具有相應的濃度和黠度,缺點是不能進行高固含量涂布,且氣刀易于受到干涂料的局部堵塞,以致引起涂層痕跡。 刮刀涂布的特點是什么? 刮刀涂布機的原理與氣刀涂布機基本相同,都是將涂料涂在紙面后將多余的涂料刮凈,同時將涂層表面平滑化,不同點在于刮刀涂布機用鋼質刮刀涂布和刮平。
刮刀涂布機的優點是涂布面非常平整,不受原紙表面狀態的影響;不要求涂料柔軟和流動性強,可進行高固含量涂布和高速涂布。
原發布者:xyahens
培訓教程鋰離子電池生產流程微宏動力系統1教程大綱鋰離子電池配料鋰離子電池涂布鋰離子電池之流程及設備2電池(battery)電池是指通過正負極之間的電化反應將化學能轉化為電能的裝置。充電時,將電能轉化為化學能進行儲存。放電時,將化學能轉化為電能釋放,作為電源供用電器?;钚晕镔|(zhì):電池充放電時,能進行氧化或還原反應而產生電能和儲存化學能的電極材料。3什么叫鋰離子電池?Li-Ionbattery鋰離子電池是指Li+嵌入化合物為正、負極的二次電池。正極采用鋰化合物LiXCoO2、LiXNiO2、LiXMnO2、LiFePO4和三元復合材料。負極采用鋰-碳層間化合物LiXC6。在充放電過程中,Li+在兩個電極之間往返嵌入和脫嵌,被形象的稱為“搖椅電池”。充電池時,Li+從正極脫嵌,經過電解質嵌入負極,負極處于富鋰狀態。放電時則相反。4圓柱型鋰離子電池的制造工藝流程正極配料來料檢驗負極配料負極涂布負極制片正極涂布正極制片短路檢驗隔烘膜烤卷繞入殼出廠外包裝分容化成封口注液滾槽出廠檢驗密封性檢驗濕度控制5鋰離子電池結構正極活性物質導電劑、溶劑、粘合劑、基體負極活性物質(石墨、MCMB、CMS)粘合劑、溶劑、基體隔膜電解液外殼五金件(鋼殼、鋁殼、蓋板、極耳、絕緣片、絕緣膠帶)6圓柱形鋰離子電池結構圖正極極耳密封圈隔膜限流開
優點:LiCoO2 是鋰離子電池中一種較好的正極材料復,具有工作電壓高、放電平穩、比能量高、循環性能好等優點,適合大流量放電制和鋰離子的嵌入和脫出,在鋰離子電池中得到率先使用。此外,由于它較易制備而成為目前唯一已實用于生產的鋰離子電池正極材2113料。但現在LiFePO4正極材料目前也得到了商業化,更5261具有點,稱作未來的“生命電池”。
不足:LiCoO2 的實際容量約為4102140 mA·h/ g ,只有理論容量(274 mA·h/ g) 的約50 % ,且在反復的充放電過程中,因鋰離子的反復嵌入和脫出,使活性物1653質的結構在多次收縮和膨脹后發生改變,導致LiCoO2 內阻增大,容量減小。
