模具結構講解(了解模具的各個結構的功能)
1.了解模具的各個結構的功能
問題太籠統了，我來講一下一般的模具結構吧！模具分為兩大部分：前模和后模。
前模又分為：進料嘴+面板+前?？?前模芯后模有：后模芯+后模框+頂針+頂針固定板+方鐵+底板。下面我在介紹每個部分的用途：進料嘴的用途：熔化的塑料通過進料嘴進入模芯。
面板用途：用來把前模鎖在注塑機上。前?？虻挠猛荆河脕磉B接面板和固定前模芯。
前模芯：模具重要的部位，是產品的前表面 后模部分：后模芯：產品的后面。后?？虻挠猛荆汉颓澳？蛳嗨?，用來固定后模芯，底板和方鐵的！方鐵的用途：是用來確定頂針行程長短。
頂針的用途：用來頂出產品 頂針板：用來固定頂針的。底板：用來把后模固定在注塑機上的 模具不是三言兩語就可以說清楚的，建議買本《模具設計與制造》的書。
上面講的很詳細的！希望我的答案對你有幫助。
2.模具結構知識?
模具基本知識： 1、引言 我們?nèi)粘Ｉa(chǎn)、生活中所使用到的各種工具和產品，大到機床的底座、機身外殼，小到一個胚頭螺絲、紐扣以及各種家用電器的外殼，無不與模具有著密切的關系。
模具的形狀決定著這些產品的外形，模具的加工質量與精度也就決定著這些產品的質量。因?yàn)楦鞣N產品的材質、外觀、規格及用途的不同，模具分為了鑄造模、鍛造模、壓鑄模、沖壓模等非塑膠模具，以及塑膠模具。
近年來，隨著塑料工業的飛速發展和通用與工程塑料在強度和精度等方面的不斷提高，塑料制品的應用范圍也在不斷擴大，如：家用電器、儀器儀表，建筑器材，汽車工業、日用五金等眾多領域，塑料制品所占的比例正迅猛增加。一個設計合理的塑料件往往能代替多個傳統金屬件。
工業產品和日用產品塑料化的趨勢不斷上升。 2、模具的一般定義：在工業生產中，用各種壓力機和裝在壓力機上的專用工具，通過壓力把金屬或非金屬材料制出所需形狀的零件或制品，這種專用工具統稱為模具。
3、注塑過程說明：模具是一種生產塑料制品的工具。它由幾組零件部分構成，這個組合內有成型模腔。
注塑時，模具裝夾在注塑機上，熔融塑料被注入成型模腔內，并在腔內冷卻定型，然后上下模分開，經由頂出系統將制品從模腔頂出離開模具，最后模具再閉合進行下一次注塑，整個注塑過程是循環進行的。 4、模具的一般分類：可分為塑膠模具及非塑膠模具： （1）非塑膠模具有：鑄造模、鍛造模、沖壓模、壓鑄模等。
A.鑄造?！堫^、生鐵平臺 B.鍛造模——汽車身 C.沖壓?！?jì)算機面板 D.壓鑄模——超合金，汽缸體 （2）塑膠模具根據生產工藝和生產產品的不同又分為： A.注射成型?！娨暀C(jī)外殼、鍵盤按鈕（應用最普遍） B.吹氣模——飲料瓶 C.壓縮成型?！娔鹃_關、科學瓷碗碟 D.轉移成型模——集成電路制品 E.擠壓成型?！z水管、塑膠袋 F.熱成型模——透明成型包裝外殼 G.旋轉成型?！浤z洋娃娃玩具 ◆ 注射成型是塑料加工中最普遍采用的方法。該方法適用于全部熱塑性塑料和部分熱固性塑料，制得的塑料制品數量之大是其它成型方法望塵莫及的，作為注射成型加工的主要工具之一的注塑模具，在質量精度、制造周期以及注射成型過程中的生產效率等方面水平高低，直接影響產品的質量、產量、成本及產品的更新，同時也決定著企業在市場競爭中的反應能力和速度。
我司的產品成型全部采用注射成型。 ◆注塑模具是由若干塊鋼板配合各種零件組成的，基本分為： A 成型裝置（凹模，凸模） B 定位裝置（導柱，導套） C 固定裝置（工字板，碼模坑） D 冷卻系統（運水孔） E 恒溫系統（加熱管，發熱線） F 流道系統（唧咀孔，流道槽，流道孔） G 頂出系統（頂針，頂棍） 5、根據澆注系統型制的不同可將模具分為三類： （1） 大水口模具：流道及澆口在分模線上，與產品在開模時一起脫模，設計最簡單，容易加工，成本較低，所以較多人采用大水口系統作業。
（2） 細水口模具：流道及澆口不在分模線上，一般直接在產品上，所以要設計多一組水口分模線，設計較為復雜，加工較困難，一般要視產品要求而選用細水口系統。 （3） 熱流道模具：此類模具結構與細水口大體相同，其最大區別是流道處于一個或多個有恒溫的熱流道板及熱唧嘴里，無冷料脫模，流道及澆口直接在產品上，所以流道不需要脫模，此系統又稱為無水口系統，可節省原材料，適用于原材料較貴、制品要求較高的情況，設計及加工困難，模具成本較高。

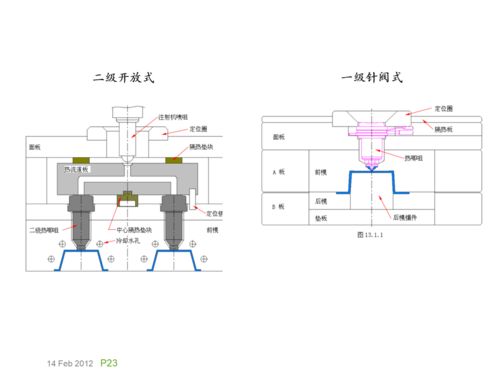

我司所謂的2板模一般指大水口系統模具，3板模一般指細水口系統模具。3板模不可簡單地認為比2板模多一塊模板，根據產品形狀和模具設計的需要，模具可有多于3板的結 熱流道系統，又稱熱澆道系統，主要由熱澆口套，熱澆道板，溫控電箱構成。
我們常見的熱流道系統有單點熱澆口和多點熱澆口二種形式。單點熱澆口是用單一熱澆口套直接把熔融塑料射入型腔，它適用單一腔單一澆口的塑料模具；多點熱澆口是通過熱澆道板把熔融料分枝到各分熱澆口套中再進入到型腔，它適用于單腔多點入料或多腔模具.。
3.模具基本常識
模具分類方法很多，過去常使用的有：按模具結構形式分類，如單工序模，復式?jīng)_模等；按使用對象分類，如汽車覆蓋件模具、電機模具等；按加工材料性質分類，如金屬制品用模具，非金屬制用模具等；按模具制造材料分類，如硬質合金模具等；按工藝性質分類，如拉深模、粉末冶金模、鍛模等。這些分類方法中，有些不能全面地反映各種模具的結構和成形加工工藝的特點，以及它們的使用功能。為此，采用以使用模具進行成形加工的工藝性質和使用對象為主的綜合分類方法，將模具分為十大類，見表1各大類模具，又可根據模具結構、材料、使用功能以及制模方法等分為若干小類或品種。 模具相關英語 模具相關知識 模具報價 模具基地
序號
模具類型
模具品種
成形工藝性質及使用對象
1
沖壓模具（沖模）
沖裁模（無、少?gòu)U料沖裁、整修、光潔沖裁、深孔沖裁精沖模等），彎曲模具，拉深模具，單工序模具（沖裁、彎曲、拉深、成形等），復合沖模，級進沖模；汽車覆蓋件沖模，組合沖模，電機硅鋼片沖模
板材沖壓成形
2
塑料成型模具
壓塑模具，擠塑模具，注射模具（立式、式、角式注射模具）；熱固性塑料注射模具，擠出成形模具（管材、簿膜扁平機頭等）發泡成形模具，低刀具工具泡注射成形模具，吹塑成形模具等
塑料制品成形加黃巖工藝（熱固性和熱塑性模塑料）
3
壓鑄模
熱室壓鑄機用壓鑄模，立式冷室壓鑄機用壓鑄模，臣式冷室壓鑄機用壓鑄模，全立式壓鑄機用壓鑄模，有色金屬（鋅、鋁、銅、鎂合金）壓鑄，黑色金屬壓鑄模
有色金屬與黑色金屬壓力鑄造成形工藝
4
鍛造成形模具
模鍛和大型壓力機用鍛模，螺旋壓力機用鍛模，平鍛機鍛模，輥鍛模等；各種緊固件冷鐓模，擠壓模具，拉絲模具，液態鍛造用模具等
金屬零件成形，采用鍛壓、擠壓
5
鑄造用金屬模具
各種金屬零件鑄造時采用的金屬模型
金屬澆鑄成形工藝
6
粉末冶金模具
成形模；手動模：實體單向壓制、實體雙向壓制手動模；實體浮動壓模；機動模：大型截面實體浮動壓模，極掌單向壓模，套類單向、雙向壓模，套類浮動壓模；整形模；手動模；徑向整形模，帶外臺階套類全整形模，帶球面件整形模等。
機動模：無臺階實體件自動整形模，軸套拉桿式半自動整形饃，軸套通過式自動整形模軸套全整形自動模，帶外臺階與帶外球面軸套全整形自動模等
粉末制品壓坯的壓制成形黃巖藝。主模具電加工設備用于銅基、鐵基粉末制品；機械零件，工具材料與制品易熱零件等
7
玻璃制品模具
吹一吹法成形瓶罐模具，壓一吹法成形瓶罐模具，玻璃器皿用模具等
玻璃制品成形工藝
8
橡膠成型模具
橡膠制品的壓膠模、擠膠模、注射模。橡膠輪胎模，“O”形密封圈橡膠模等
橡膠壓制成形工藝
9
陶瓷模具
各種陶瓷器皿等制品用的成形金屬模具
陶瓷制品成形工藝
10
經濟模具（簡易模具）
低熔點合金成形模具，薄板沖模，疊層沖模，硅橡膠模，環氧樹脂模，陶瓷型精鑄模，疊層型腔塑料模，快速電鑄成形模等
適用多品種少批量工業產品用模具，有很高經濟價值
4.模具的結構是什么啊
根據模具結構、材料、使用功能以及制模方法等分為若干小類或品種。
1 沖壓模具（沖模）
沖裁模（無、少?gòu)U料沖裁、整修、光潔沖裁、深孔沖裁精沖模等），彎曲模具，拉深模具，單工序模具（沖裁、彎曲、拉深、成形等），復合沖模，級進沖模；汽車覆蓋件沖模，組合沖模，電機硅鋼片沖模 板材沖壓成形
2 塑料成型模具
壓塑模具，擠塑模具，注射模具（立式、式、角式注射模具）；熱固性塑料注射模具，擠出成形模具（管材、簿膜扁平機頭等）發泡成形模具，低刀具工具泡注射成形模具，吹塑成形模具等
塑料制品成形加黃巖工藝（熱固性和熱塑性模塑料）3 壓鑄模熱室壓鑄機用壓鑄模，立式冷室壓鑄機用壓鑄模，臣式冷室壓鑄機用壓鑄模，全立式壓鑄機用壓鑄模，有色金屬（鋅、鋁、銅、鎂合金）壓鑄，黑色金屬壓鑄模
有色金屬與黑色金屬壓力鑄造成形工藝
4 鍛造成形模具
模鍛和大型壓力機用鍛模，螺旋壓力機用鍛模，平鍛機鍛模，輥鍛模等；各種緊固件冷鐓模，擠壓模具，拉絲模具，液態鍛造用模具等 金屬零件成形，采用鍛壓、擠壓
5 鑄造用金屬模具
各種金屬零件鑄造時采用的金屬模型 金屬澆鑄成形工藝
6 粉末冶金模具成形模：手動模：實體單向壓制、實體雙向壓制手動模；實體浮動壓模
機動模：大型截面實體浮動壓模，極掌單向壓模，套類單向、雙向壓模，套類浮動壓模整形模：手動模：徑向整形模，帶外臺階套類全整形模，帶球面件整形模等
機動模：無臺階實體件自動整形模，軸套拉桿式半自動整形饃，軸套通過式自動整形模軸套全整形自動模，帶外臺階與帶外球面軸套全整形自動模等
粉末制品壓坯的壓制成形黃巖藝。主模具電加工設備用于銅基、鐵基粉末制品；機械零件，工具材料與制品易熱零件等
7 玻璃制品模具
吹一吹法成形瓶罐模具，壓一吹法成形瓶罐模具，玻璃器皿用模具等 玻璃制品成形工藝
8 橡膠成型模具
橡膠制品的壓膠模、擠膠模、注射模。橡膠輪胎模，“O”形密封圈橡膠模等 橡膠壓制成形工藝9 陶瓷模具各種陶瓷器皿等制品用的成形金屬模具
陶瓷制品成形工藝
10 經濟模具（簡易模具）
5.模具的一些理論知識
繪圖UG 模具設計制造應用
2 繪圖CAD 模具裝配圖零件圖
3 模具設計及審核 解決樣品或2D圖
4 模具結構及配件 精通各類模具結構
5 注塑成型工藝 能跟試模和移交
6 塑膠材料及特性 識別材料及特性
7 外觀處理 識別及處理問題
8 質量管理體系
9 注塑機 品種規格及原理
10 模具鋼材 識別及其應用
11 模具報價 提供3D會報價
12 模具流程 清楚整個過程
13 模具加工 清楚任何部位加工
14 模具皮紋刻字 達到產品圖要求
15 數學計算 實用函數計算
16 產品二次加工 加工方式造價等
17 產品/模具測量
18 繪圖PRO 模具設計
