1.caD畫圖的簡單知識

CAD,Computer Aided Design的縮寫，意思為計算機輔助設計。

正因為如此，對于工程人員來說，學會CAD是一件非常簡單的事。因為繪制施工平面圖所用到的CAD命令少的可憐。但是，如果你已經習慣了手工繪圖，而且是初步接觸CAD繪圖軟件，有一件事必須搞清楚：電腦繪圖與手工繪圖是完全不同的兩個概念，盡管它們所得出的結果基本一致。手工繪圖是在限定大小的圖紙上繪制出圖形，但是實際建筑尺寸相對于一張圖紙尺寸簡直不成比例。你必須大大縮小建筑表示尺寸才能夠在一張圖紙上完整地繪制出碩大的建筑，“繪圖比例”由此而生。對于CAD來說，繪圖的空間是一個無限的三維空間，無論多大或者多小（大到如星系，小到如原子），都可以表示出來。

顯示器只是對繪圖空間的部分顯示，你可以讓大到星系或者小到原子的圖形占滿整個屏幕，也可以把星系顯示成一個點或者讓原子中的一個電子占滿屏幕?！袄L圖比例”因此失效。如果你仍然帶著手工繪圖的觀念來學習CAD繪圖程序，這不但會浪費你寶貴的時間，而且會讓你產生畏懼的心理，從而阻礙你掌握CAD。如果你開始學習CAD繪圖軟件，請記?。菏褂脤嶋H尺寸在計算機上繪圖。至于如何把已繪制的圖形打印出來，而且達到用比例尺就可以量出大致尺寸的精確比例的圖紙，請繼續往下看。

現在，告訴你對于二維工程繪圖所須掌握的基本命令。仔細觀察一幅施工平面圖，你會發現大部分圖形都是直線，還有少部分的弧和圓。實際上多邊形也是由直線構成的。所以，你只須使用CAD中的“Line”繪圖命令，便可以開始初步的工作了。就是這么簡單。然后，你發現到線與線之間具備平行關系，且有一定的距離，使用“Offset”命令，你可以生成源線段的平行線，且可以規定平行線間的距離。又解決一個問題。當你需要一條有寬度的線時，請使用“Polyline”，你可以規定一條Polyline的起點寬度和終點寬度，繪出有寬度的線和箭頭。接著，你發現墻交叉地方內部有線，除去它請使用“Trim”命令。需要把一條線延伸到另一條線，使用“Extend”命令。要在兩條交叉線交叉地方產生圓角或斜角嗎？“Fillet”和“Chamfer”可以幫助你。

現在，你可自稱“會用”CAD繪圖了。為提高工作效率，請學會“圖層”的概念。在那里，具有線型、顏色，當你熟悉圖層后，你會發現以往需要分成幾幅繪制的平面圖居然可以在同一地方繪制，而只須簡單地關閉/打開某些圖層即可。發現漢字輸入有問題？“Text Style”對話框為你解憂。標注格式需更改？“Dimension Styles”對話框解決一切。連帶復習前面內容，請你一個下午搞定。什么？有難度？老哥，別讓我說你沒有毅力，呆瓜一個。

Drawing Aids”對話框需要學習；“Units Control”對話框需要了解；如何制作圖塊并使用它有點麻煩；其他的標注形式得花點時間；“Limits”命令規定你所要顯示的區域；格式刷可以刷掉圖層、線型、顏色、字體等參數，甚是好用；“Plot”命令打開的“Print / Plot Configuration”對話框須大力研究。如果你知道你將以何種比例出圖，有粗細的線可以用“PolyLine”來繪制，如果將來出圖的比例不定，請使用線的顏色來規定線的粗細。小心不要讓定義了線粗某種顏色的線藏在沒有定義線粗的線下面，你在打印預覽中可是看不出毛病的。在“Print / Plot Configuration”對話框中“Pen Assignments…”按鈕中你可以自由設定。這一切給你一天時間去掌握不會有任何苛刻的地方。

前后不用兩天，你已經可以用CAD獨當一面了。所缺的只是經驗與速度而已。速度是練出來的，經驗是總結出來的，這一切需要時間。當然，不會很長。到這個地步，你肯定不會滿足于目前的水平，除非你工作很忙無暇研究或者你根本無須用到CAD中其他的大部分功能與命令。要是你想全面掌握Auto CAD這個軟件，拿本合適的參考書，啃它十天半月的，定有非比尋常的感覺。

前途是光明的，道路是曲折的，學海無涯，不要因為如此容易地學會了用CAD繪制建筑施工圖便以為它很好欺負，實話實說，Auto CAD是一個大型的復雜的應用程序，它是Autodesk公司的專家們的心血和許許多多熱心的用戶的經驗結晶。什么？不肖一顧！這會兒該給你潑潑冷水了。要想學好CAD只要記住一點---熟能生巧.多多實踐，這是最有效的方法.其他說的再多沒用.

2.學習CAD制圖,需要掌握的要點是什么?

什么是CAD制圖？ CAD (Computer Assistant Design)計算機輔助設計 衡量一個國家科技現代化和工業現代化的重要標志。

廣泛應用于機械工程和建筑工程領域，同樣廣泛應用于環境工程領域。 CAD制圖比傳統圖板畫圖具有很多優越性 CAD制圖=設計方法+CAD軟件應用 設計師繪制CAD圖紙所必備的的條件：掌握環境工程設計方法；熟練掌握CAD軟件 CAD圖紙是工程師的語言。

設計部門用圖紙表達設計思想和設計意圖，生產部門用圖紙指導加工和制造。 使用部門用圖紙作為編制招標標書的依據，或用于使用和維護 施工部門應用圖紙編制施工組織計劃，編制投標報價及準備材料，組織施工。

建筑工程領域的任何工程技術人員和管理人員都要求具有一定的讀圖能力和繪圖能力，讀不懂圖就象文盲一樣，不可能勝任工作。 土建專業人員為貫徹國家建設規范，要求廠房的長度、屋高、門、窗、樓梯等尺寸服從模數制的規定。

從事環境工程的人員具備了土建CAD制圖知識，才能更好地進行工藝設計。 與土建專業人員有共同的語言。

與其他專業人員很好地配合。 對土建工作提出要求，進行監督。

同時可以自已進行簡單土建設計，使合理的工藝內容與完美的藝術形式相結合。 充分發揮創造性和空間想象力，在創意上能標新立異，把工藝設計搞得更好。

3.CAD的基礎知識有哪些

AutoCAD 是目前世界各國工程設計人員的首選設計軟件，簡便易學、精確無誤是AutoCAD成功的兩個重要原因。

AutoCAD提供的命令有很多，繪圖時最常用的命令只有其中的百分之二十。采用鍵盤輸入命令時由于有些常用命令較長，如 BHATCH（填充）、EXPLODE（分解），在輸入時擊鍵次數多，影響了繪圖速度。

雖然AutoCAD 提供了完善的菜單和工具欄兩種輸入方法，但是要提高繪圖速度，只有掌握Auto CAD提供的快捷的命令輸入方法。筆者在進行AutoCAD設計、培訓和教學研究時，對于快捷命令的使用和管理積累了一些體驗，現總結出，以供大家使用AutoCAD 2000時參考。

一、概述： 所謂的快捷命令，是AutoCAD為了提高繪圖速度定義的快捷方式，它用一個或幾個簡單的字母來代替常用的命令，使我們不用去記憶眾多的長長的命令，也不必為了執行一個命令，在菜單和工具欄上尋尋匿匿。所有定義的快捷命令都保存在AutoCAD安裝目錄下SUPPORT子目錄中的ACAD.PGP文件中，我們可以通過修改該文件的內容來定義自己常用的快捷命令。

當我們每次新建或打開一個AutoCAD繪圖文件時，CAD本身會自動搜索到安裝目錄下的SUPPORT路徑，找到并讀入ACAD.PGP文件。當AutoCAD正在運行的時候，我們可以通過命令行的方式，用ACAD.PGP文件里定義的快捷命令來完成一個操作，比如我們要畫一條直線，只需要在命令行里輸入字母“L”即可。

二、快捷命令的命名規律 1、快捷命令通常是該命令英文單詞的第一個或前面兩個字母，有的是前三個字母。 比如，直線（Line）的快捷命令是“L”；復制（COpy）的快捷命令是“CO”；線型比例（LTScale）的快捷命令是“LTS”。

在使用過程中，試著用命令的第一個字母，不行就用前兩個字母，最多用前三個字母，也就是說，AutoCAD的快捷命令一般不會超過三個字母，如果一個命令用前三個字母都不行的話，只能輸入完整的命令。 2、另外一類的快捷命令通常是由“Ctrl鍵 + 一個字母”組成的，或者用功能鍵F1~F8來定義。

比如Ctrl鍵+“N”,Ctrl鍵+“O”,Ctrl鍵+“S”,Ctrl鍵+“P”分別表示新建、打開、保存、打印文件；F3表示“對象捕捉”。 3、如果有的命令第一個字母都相同的話，那么常用的命令取第一個字母，其它命令可用前面兩個或三個字母表示。

比如“R”表示Redraw,“RA”表示Redrawall；比如“L”表示Line,“LT”表示LineType,“LTS”表示LTScale。 4、個別例外的需要我們?nèi)ビ洃?，比如“修改文字”（DDEDIT）就不是“DD”，而是“ED”；還有“AA”表示Area,“T”表示Mtext, “X”表示 Explode。

三、快捷命令的定義 全面已經提到，AutoCAD所有定義的快捷命令都保存ACAD.PGP文件中。ACAD.PGP是一個純文本文件，用戶可以使用ASCⅡ文本編輯器（如DOS下的EDIT）或直接使用WINDOWS附件中的記事本來進行編輯。

用戶可以自行添加一些Auto CAD命令的快捷方式到文件中.通常，快捷命令使用一個或兩個易于記憶的字母，并用它來取代命令全名。快捷命令定義格式如下： 快捷命令名稱， * 命令全名 如： CO , * COPY 即鍵入快捷命令后，再鍵入一個逗號和快捷命令所替代的命令全稱。

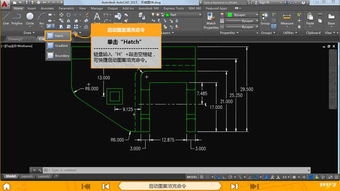

AutoCAD的命令必須用一個星號作為前綴。 定制自己的CAD快捷鍵 常見的快捷命令 （一）字母類 1、對象特性 ADC, *ADCENTER（設計中心“Ctrl+2”） CH, MO *PROPERTIES（修改特性“Ctrl+1”） MA, *MATCHPROP（屬性匹配） ST, *STYLE（文字樣式） COL, *COLOR（設置顏色） LA, *LAYER（圖層操作） LT, *LINETYPE（線形） LTS, *LTSCALE（線形比例） LW, *LWEIGHT （線寬） UN, *UNITS（圖形單位） ATT, *ATTDEF（屬性定義） ATE, *ATTEDIT（編輯屬性） BO, *BOUNDARY（邊界創建，包括創建閉合多段線和面域） AL, *ALIGN（對齊） EXIT, *QUIT（退出） EXP, *EXPORT（輸出其它格式文件） IMP, *IMPORT（輸入文件） OP,PR *OPTIONS（自定義CAD設置） PRINT, *PLOT（打?。?PU, *PURGE（清除垃圾） R, *REDRAW（重新生成） REN, *RENAME（重命名） SN, *SNAP（捕捉柵格） DS, *DSETTINGS（設置極軸追蹤） OS, *OSNAP（設置捕捉模式） PRE, *PREVIEW（打印預覽） TO, *TOOLBAR（工具欄） V, *VIEW（命名視圖） AA, *AREA（面積） DI, *DIST（距離） LI, *LIST（顯示圖形數據信息） 2、繪圖命令： PO, *POINT（點） L, *LINE（直線） XL, *XLINE（射線） PL, *PLINE（多段線） ML, *MLINE（多線） SPL, *SPLINE（樣條曲線） POL, *POLYGON（正多邊形） REC, *RECTANGLE（矩形） C, *CIRCLE（圓） A, *ARC（圓?。?DO, *DONUT（圓環） EL, *ELLIPSE（橢圓） REG, *REGION（面域） MT, *MTEXT（多行文本） T, *MTEXT（多行文本） B, *BLOCK（塊定義） I, *INSERT（插入塊） W, *WBLOCK（定義塊文件） DIV, *DIVIDE（等分） H, *BHATCH（填充） 3、修改命令： CO, *COPY（復制） MI, *MIRROR（鏡像） AR, *ARRAY（陣列） O, *OFFSET（偏移） RO, *ROTATE（旋轉） M, *MOVE（移動） E, DEL鍵 *。
