設備平面圖(機械制圖中要掌握幾個知識要點?)
1.機械制圖中要掌握幾個知識要點?
1. 先學機械制圖，學會看圖紙；掌握基礎的機械制對機械制圖軟件熟悉，至少做到會使用CAD等制圖軟件；知道機械制圖的幾個視角；平面繪圖基礎知識：直線、切線、平行線、圓、橢圓、多邊形等繪制 ；尺寸標注、文字書寫等
2. 學計算機CAD（也叫計算機繪圖），這個需要上機練習。
3. 機械制圖是用圖樣確切表示機械的結構形狀、尺寸大小、工作原理和技術要求的學科。圖樣由圖形、符號、文字和數字等組成，是表達設計意圖和制造要求以及交流經驗的技術文件，常被稱為工程界的語言。
2.怎么看懂設備基礎施工圖
怎么看懂建筑施工圖？
建筑施工圖的組成部分
結構設計第一步就是看懂建筑施工圖，建筑專業是整個建筑物設計的龍頭，沒有建筑設計其他專業也就談不上設計了，所以看懂建筑施工圖就顯得格外重要。大體上建筑施工圖包括以下部分：圖紙目錄，門窗表，建筑設計總說明，一層~屋頂?shù)钠矫鎴D，正立面圖，背立面圖，東立面圖，西立面圖，剖面圖（視情況，有多個），節點大樣圖及門窗大樣圖，樓梯大樣圖
2 圖紙目錄及門窗表
圖紙目錄是了解整個建筑設計整體情況的目錄，從其中可以明了圖紙數量及出圖大小和工程號還有建筑單位及整個建筑物的主要功能，如果圖紙目錄與實際圖紙有出入，必須與建筑核對情況。門窗表相信大家不會陌生，就是門窗編號以及門窗尺寸及做法，這對大家在結構中計算荷載是必不可少的。
3 建筑設計總說明
建筑設計總說明對結構設計是非常重要的，因為建筑設計總說明中會提到很多做法及許多結構設計中要使用的數據，比如：建筑物所處位置（結構中用以確定設防列度及風載雪載），黃海標高（用以計算基礎大小及埋深樁頂標高等，沒有黃海標高，施工中根本無法施工。

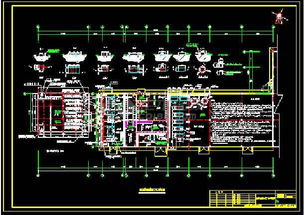

3.要怎么設備平面圖
建筑平面圖應繪出建筑輪廓、主要軸線號、軸線尺寸、室內外地面標高、房間名稱。
在底層平面圖上繪出指北針。通風、空調平面圖，一般采用雙線繪風管，單線繪空調冷熱水、凝結水管道的畫法。
標注風管尺寸、標高以及末端設備或風口尺寸時（圓形風管注管徑、矩形風管注寬高），應標注水管管徑及標高、管道坡度和坡向，以及各種設備及風口安裝的定位尺寸和編號。還應標出消聲器、調節閥、防火閥等各種部件位置及風管、風口的氣流方向。
當建筑裝修方案未最終確定時，風管和水管可先畫出單線走向示意圖，并注明房間送、回風量及以風機盤管數量、規格。在建筑裝修確定后，一般按規定要求繪制平面圖。
4.建筑施工圖、結構施工圖、設備施工圖各包括哪些內容
建筑施工圖上來是封皮，上面寫著什么什么工程，哪哪哪設計的，設計項目負責人是誰之類的。第二頁開始就是工程做法表（說明主要工程部位的做法和所用材料）、門窗表（所對應門窗的寬*高）、工程概況、工程總說明，再接著就是平面布置圖、地下平面圖、首層平面圖一直到最后一層平面圖、然后是關鍵部位剖面圖、墻身大樣圖以及其它的大樣圖、各面立面效果圖。
結構施工圖主要是結構總說明、地下到最后一層的結構圖（主要是配筋大小和梁板的大小尺寸）、樓梯結構圖、各個梁板柱的截面圖。
設備圖包括水暖、電器、電梯、通風空調的總說明、安裝位置和具體高度、所用材料。
這三樣圖都挺重要的，如果是技術員的話得三種圖對比著看，有時候設計院設計互相沖突，對比著看就能發現。
結構圖是骨頭，建筑圖是皮肉，設備圖是衣服。
三樣圖紙有不同之處以結構圖為準，其它圖紙都服從結構圖。
5.請問機械制圖的基礎知識有哪些
一、制圖基本知識和技能
1. 制圖標準的基本規定
1） 圖紙幅面和格式
2） 比例
3） 字體
4） 圖線及畫法
5） 尺寸標注法
二、投影法與三視圖
1. 物體三視圖的形成及其投影規律
1） 三視圖的形成
2） 三視圖之間的投影關系
2. 物體上的線和面在三視圖中投影
1） 物體上的直線
2） 物體上的平面
三、機件的表示法
1. 視圖
1） 基本視圖
2） 向視圖
3） 局部視圖
4） 斜視圖
2. 剖視圖
1） 畫剖視圖應注意的幾點
2） 剖視圖的種類
3） 剖切面的種類
3. 斷面圖
1） 斷面圖的種類
2） 斷面圖的標注
4. 其他表示法
1） 局部放大圖
四、常用機件和常用結構要素的特殊表示法
1. 螺紋及表示法
1） 螺紋的形成
2） 螺紋各部分的名稱及要素
3） 螺紋的規定畫法
4） 螺紋的標注及標記
2. 螺紋緊固件及表示法
1） 螺紋緊固件
2） 螺紋緊固件在裝配圖中的畫法
3. 齒輪及表示法
1） 直齒圓柱齒輪各部分的名稱及計算式
2） 圓柱齒輪的畫法
4. 其他常用機件與常用結構要素的特殊表示法
1） 鍵
2） 銷
3） 滾動軸承
4） 彈簧
五、零件圖
1. 零件圖上的尺寸標注
1） 零件圖上尺寸標注基準的選擇及標注形式
2） 零件上常見結構的尺寸標注
2. 零件圖上技術要求的標注
1） 表面粗糙度
2） 公差與配合的基本概念及標注
3） 形狀和位置公差的圖樣表示法
六、裝配圖
1. 裝配圖的表示法
1） 裝配圖的規定畫法
2. 裝配圖的尺寸標注和技術要求的標注
1） 裝配圖上的尺寸標注
2） 裝配圖上技術要求的標注
3. 裝配圖中的零、部件序號及明細欄和標題欄
1） 部件序號
2） 明細欄和標題欄
