房屋電路設計(居家電路設計的基本步驟)

1.居家電路設計的基本步驟

居家電子電路設計基本步驟 制作一個電子系統時首先必須明確系統的制作任務，根據任務進行方案選擇，然后對方案中的各個部分進行單元的制作、參數計算和器件選擇，最后將各個部分連接在一起。

一般來說要經過以下幾個步驟。⒈明確系統的制作任務任務 對制作任務進行具體分析，了解系統的性能、指標、內容以及要求。

⒉方案選擇 將要完成的任務分配給若干個任務單元，并畫出一個能表示各個單元功能的整機原理框圖。方案選擇的重要任務是根據知識和資料，針對任務和要求完成系統的功能制作。

方案選擇要合理、可靠、經濟、功能齊全。要對任務不斷進行可行性分析和優缺點分析，最后實際一個完整的框圖。

框圖要明確反映各個組成部分的功能，清楚表示系統的基本組成和相互關系。⒊系統單元的制作、參數計算和器件選擇 ⑴單元電路制作 單元電路是整機中的一部分，只有把各個單元制作好才能提高整機性能。

要 明確本單元電路的任務，詳細擬定單元電路的性能指標以及與前后級之間的關系，分析電路的組成形式。具體制作時，可以模擬成熟的先進電路，也可以進行創新，但都必須保證性能要求。

單元電路本身不僅要制作合理，各個單元之間也要互相配合，要注意各個部分的輸入信號、輸出信號以及控制信號之間的關系。⑵參數計算 參數計算時，同一電路的可能有幾組數據，要選擇一組能完成要求功能、在現實中真正可行的參數。

要注意：①元件的工作電流、電壓、頻率和功耗等參數 應能滿足電路指標的要求；②原器件的極限參數必須留有充裕量，一般應大于額定值的1.5倍；電阻和電容的參數應選擇計算值附近的標稱值。⑶器件選擇 ①阻容元件不同電路對電阻和電容性能的要求不一樣，有些對電容的漏電要求很嚴，有些對電阻和電容性能、容量要求很高。

制作時要根據電路要求選擇性能和參數合適的阻容元件，并要注意功耗、容量、頻率和耐壓范圍的否滿足要求。②分立元件分立元件包括二極管、晶體三極管、場效應管、光電二（三）極管、晶閘管等。

選擇器件種類不同，其注意事項特不同，如選擇三極管時，就要考慮是PNP還是NPN，是高頻管還是低頻管，是大功率管還是小功率管，并注意管子的參數PCM 、CM BVCEO、ICBO、β、FT和Fβ是否滿足制作指標要求。③集成元件 由于集成電路可以實現很多單位電路甚至是整機電路的功能，它可以使系統體積縮小、性能可靠、便于調試。

選擇集成電路不僅要在功能上和特性上實現制作要求，而且要滿足功耗、電壓、速度、價格等多方面的要求。⒋繪制電路圖 在系統框圖、單元電路設計、參數計算和器件選擇均完成的基礎上，便可以進行電路圖的繪制。

應該注意：①布局合理、排列均勻、圖面清晰、便于看圖、有利于對圖的理解和閱讀，單元電路的元件應集中布置在一起；②注意信號的流向，一般從輸入端或信號源起，并按照信號的流向依次畫出各個單元電路，而反饋通路的信號則與此相反；③圖形符號要標準，圖中應加適當?shù)臉?biāo)注；④連線應為直線，并且交叉和折線應最少。⒌組裝 ①集成電路認清方向，管腳不能彎曲；②元器件按照信號流向順序連接，便于調試；③為檢查方便，可選不同顏色的導線表示不同的用途。

連接導線不允許跨在集成電路上，盡量做到橫平豎直；④電路之間要共地。⒍調試 ⑴調試前的檢 ①連線是否正確（根據電路圖）；②元器件安裝情況（極性、引腳接觸等）；③電源與信號源連線是否正確（極性）；④電源端對地是否存在短路。

⑵為使調試順利，電路圖上應標明各點的電位值， 相應的波形及其他主要參數 調試步驟 ①通電觀察：將測量準確的信號源接入電路，觀察有無異常現象，比如冒煙、元件發熱等，若有應立即斷電，排除故障后再進行測試。②分塊調試 測試━━對電路的參數及工作狀態進行測量。

調整━━分塊進行，即循著信號的流向，逐漸級調整各個單元電路，使其參數達到指標。再逐步擴大調整范圍，最后完成整機調整。

③靜態調試在電路輸入端接入適當頻率和幅值的信號，循著信號流向逐級檢測各有關點的波形、參數和指標。④整機聯調檢查功能塊和整機的各項指標是否達到要求。

若分塊調試已經調好則可以把全部電路接通，把各種測量儀器及系統本身顯示部分提供的信息與設計指標逐一對比。⑷精度及可靠調試 ①抗干擾能力；②電壓及環境溫度變化對裝置的影響長期運行實驗的穩定性；抗機械振動能力。

⑸注意事項 ①熟悉各種儀器的使用方法，避免由于儀器使用方法不當或儀器出現故障而作出錯誤判斷；②正確使用儀器的接地端；③在信號比較弱的輸入端，盡可能有屏蔽連線（外屏蔽層接公共地線）；④測量電壓所用儀器的輸入阻抗必須遠大于被測處的等效阻抗；⑤測量儀器的帶寬必須大于被測電路的帶寬；⑥要正確選擇測量點（測量點的不同，儀器內阻引進的誤差大小將不一樣）；⑦測量方法要方便可行；⑧調試過程要善于記錄（測試條件、觀察到的現象、測量的數據、波形和相位關系等），必要時還可以附加說明，尤其是對設計不符合的現象；⑨調試時出現故障，不要手忙腳亂、馬虎從事，要認真查找故障原因，仔細作出判斷。⒎故障。

2.家裝電路知識

【草擬布線圖】

設計布線時，應遵行強電走上，弱電在下，橫平豎直，避免交叉，美觀實用的原則。

戶主最好能與設計師一起設計家裝的電路，因?yàn)槊總€人的習慣不同，應該按照自己的需求，從實際出發，因地制宜地設計電路才是最明智的選擇。而確定方案之前，一定要將以后可能用到的電器設備考慮周全，以便以后安排插座的布置。

根據居室功效不同，以下可供設計時參考：

·客廳一般為8支線路：電源線、照明線、空調線、電視線、電話線、電腦線、對講器或門鈴線以及報警線?？蛷d如果需要擺放飲水機、加濕器等設備，根據擺放位置需要預留電源口，一般情況客廳至少應留5個。

·餐廳一般為3支線路：電源線、照明線和空調線。電源線盡量預留2至3個接線口?？照{(diào)也需按專業人員要求預留接口。

·廚房一般為2支線路：電源線和照明線。但考慮到廚房設備可能會增多，所以應在不同位置預留電源接口，并稍有富余，以備日后使用。

·臥室一般為7支線路：電源線、照明線、空調線、電視線、電話線、電腦線和報警線。特別建議一點：開關最好采用雙控、單聯的，一個安裝在臥室門外側，另一個安裝在床頭柜上側或床邊較易操作部位。

·書房一般為7支線路：電源線、照明線、電視線、電話線、電腦線、空調線和報警線。寫字臺或電腦臺的臺面上方應裝電源線、電腦線、電話線和電視線終端接口，從安全角度，應在寫字臺或電腦下方裝電源插口1-2個，以備電腦配套設備電源用。

·衛生間一般為2支線路：電源線和照明線。衛生間的電路設備一定要注意防潮。

·走廊、過道一般為2支線路：電源線和照明線。這里最好能設計一個雙控?zé)?，這頭打開，那頭關閉。此外，電源終端接口最好預留1―2個。

·陽臺一般為2支線路：電源線和照明線。電源線終端接口應預留1―2個接口。

【劃線】

確定線路終端插座、開關、面板的位置后，就可以在墻面上標畫出準確的位置和尺寸了，我們稱這個步驟為劃線。

【開槽】

劃線定位完成后，電工會根據定位和電路走向，開布線槽，線路槽很有講究，要橫平豎直，不過，一般不允許開橫槽，因?yàn)闀绊憠Φ某惺芰?。需要注意的是，開槽的深度應保持一致，一般是PVC管直徑加10毫米。

【埋設暗盒及敷設PVC電線管】

PVC電線管目前分4分和6分的兩種——4分的管子只可以穿1.5平方毫米的照明線，一根管子中最多可以穿3根；6分的管子可以穿2.5平方毫米的電線，一根管子中最多也只可以穿3根2.5平方毫米的電線。如果條件允許的話，一般建議都使用6分的。

之所以選擇PVC材質的原因，其一是它能夠起到保護和絕緣作用；其二是可以保證以后的維修：倘若某根電線出現問題，可以通過PVC管把電線抽出，再換一根好的，所以管中一定不能穿過多的電線。

此外，PVC管子對接時，都要使用接頭，同時要用膠水接牢。而管子和電線盒之間的連接則一定要用專用的套子套住，千萬不可直接將它們對接。

【安裝開關，面板，各種插座，強弱電箱和燈具】

·連接開關、螺口燈具導線時，相線（L）應先接開關，開關引出的相線應接在燈中心的終端上，零線（N）應接在螺紋的終端上。

·選擇面板時要注意其尺寸是否與預埋接線盒尺寸一致，而面板的材料應選擇有阻燃性和堅固性的。同一室內的電源、電話、電視等插座面板應在同一水平標高上，高差應小于5毫米。

·安裝電源插座時，面向插座的左側應接零線，右側應接相線，中間上方應接保護地線（PE）。保護地線為2.5平方毫米的雙色軟線。電源插座底邊距地宜為300毫米，開關板底邊距地宜為1300毫米，距離門框門沿為150至200毫米，掛壁空調插座的高度1900毫米，脫排插座高2100毫米，廚房插座高950毫米，掛式消毒柜1900毫米，洗衣機1000毫米，電視機650毫米。

·需要注意的是，每戶都應該設置強弱電箱，配電箱內應設動作電流30MA的漏電保護器，分?jǐn)?shù)路經過控開后，分別控制照明，空調，插座等?？亻_的工作電流應與終端電器的最大工作電流相匹配，一般情況下，照明10A，插座16A，柜式空調20A，進戶40-60A。

·安裝開關，面板，插座及燈具時一定要注意清潔，宜安排在最后一涂乳膠漆之前。

3.室內電路設計需要注意什么?

不同家庭的裝修設計各有不同，家用電器的配置也不盡相同，但電氣設計的基本原則是相同的。家庭裝修中的電氣設計基本原則如下：

一、照明、插座回路分開新浪樂居， [： v2 J; A3 _' O

如果插座回路的電氣設備出現故障，僅此回路電源中斷，不會影響照明回路的工作，便于對故障回路進行進行檢修；若照明回路出現故障，可利用插座回路的電源，接上臨時照明燈具。bbs.jiaju.sina.com.cn9 c5 _% z

二、照明應分成幾個回路新浪樂居） R+ [- X

家中的照明可按不同的房間搭配分成幾個回路，一旦某一回路的照明出現故障，就不會影響到其他回路的照明。在設計布線時，如果能把主要房間的照明接到不同的回路上，如客廳的一部分燈接入主臥室回路，另一部分燈接入次臥室回路，這樣不論哪一條回路出現故障，每間房屋都有照明。. ^& Q* I7 G: P

三、對空調、電熱水器、微波爐等大容量電路設備，宜一臺設備設置一個回路。新浪樂居$ _8 |7 F$ @: X$ c

如果合用一個回路，當它們同時使用時，導線易發熱，即使不超過導線允許的工作溫度，長期使用也會降低導線的絕緣性能。此外大容量用電回路的導線截面應適當加大，加大導線的截面可大大降低電能在導線上的損耗。

四、插座及浴室燈具回路必須采取接地保護措施

9 j9 W' H o7 Lbbs.jiaju.sina.com.cn 浴室是潮濕環境，星級賓館的浴室插座采用隔離變壓器供電（如電須刀插座），所以未接地，而其他插座則必須用防濺三極插座。浴室燈具的金屬外殼必須接地。- X( F8 h% I. I

五、安全接地買房，購房，裝修論壇，房產論壇' \) m- Y; {+ [

1、不能用自來水管作為接地線。新建住宅樓都配置了可靠的接地線。而對于老式住宅，不少人就以自來水管作為接地線，這是不可靠的危險作法。

2、浴室應采用等電位聯結。浴室環境潮濕，人即使觸及50V以下的安全電壓，也有遭電擊的可能。等電位聯結，就是把浴室內所有金屬物體（包括金屬毛巾架、鑄鐵浴缸、自來水管等）用接地線連成一體，并且可靠接地。

3、接地制式應與電源系統相符。電氣設計前，必須先了解住宅電源來自何處，以及該電源的接地制式。接地保護措施應與電源系統一致。

4、有些人認為：接地線中的電流很小，幾個回路合用一根接地線可節約費用。這是錯誤的。因?yàn)樵谡９ぷ鲿r，接地線中的電流的確很小，但在發生短路故障時，接地線中流過的電流大大超過相線正常工作時的電流。另外，從可靠性考慮，一個回路一根接地線更可靠。

5、有了良好的接地裝置，仍應配置漏電開關。當發生電氣設備外殼帶電時，接地裝置的接地電阻再小，在故障未解除前，設備外殼對地電位是存在的，仍有電擊可能。若采用漏電開關只要漏電電流大于30mA，在0.1s時間內就可使電路斷開。插座要有漏電保護，因?yàn)椴遄拥碾姎庠O(shè)備，隨時可能接觸人體，因此要絕對安全，壁掛式空調因人手難以碰到，可不帶漏電保護。房產論壇，裝修論壇，業主論壇6 v3 j$ I7 _- V

6、有了漏電保護，也應有接地保護。任何一種電器產品，都有出現故障的可能，漏電開關也有出現故障的可能。有了接地保護，當漏電開關出現故障時，接地保護仍能起到保護作用。但漏電開關的輸出中性線不能碰地，否則，漏電開關無法合閘。房產論壇，裝修論壇，業主論壇 j* z6 f! H" k" p

六、每戶用電容量要與設計能力相符，不要盲目裝接大功率電氣設備新浪樂居$ M1 @* l* X9 }; P

每戶居民在電氣設計和施工前，應當向當?shù)匚飿I(yè)管理部門了解住宅建筑時的室內電負荷總?cè)萘?，不得超過該戶的設計負荷。新浪樂居. a. C* A: U; F/ y) U1 ~

七、電氣安全設計是重點新浪樂居論壇0 [9 d }7 X0 i \7 M

每個家庭中的家用電氣設備總有好幾件，天天要接觸。家中既有不懂事的小孩，也有略懂電氣知識而不懂電氣安全知識的大人。為了確保用電安全，電氣安全設計必須作為重點。對小孩能觸及的插座，應選擇帶保護板的插座，避免小孩把金屬物體塞進插座內而造成電擊。買房，購房，裝修論壇，房產論壇（ z9 s- [- a& d; C

八、不要選用“三無”和假冒領偽劣產品，尤其是插座、電線、開關。目前這些產品充斥市場，應注意鑒別，這是電氣故障的最主要原因之一。

4.家居電路該如何設計?

NO1、客廳的電路設計 客廳布線一般應為10支路線：包括電源線、照明線、空調線、電視線、電話線、電腦線、對講器或門鈴線、報警線、家庭影院、背景音樂。

客廳各線終端欲留分布：在電視柜上方欲留電源（5孔面板）、電視、電腦線終端?？照{(diào)線終端欲留孔應按照空調專業安裝人員測定的部位欲留空調線（16A面板）、照明線開關。

單頭或吸頂燈，可采用單聯開關；多頭吊燈，可在吊燈上安裝燈光分控器，根據需要調節亮度。在沙發的邊沿處欲留電話線口。

在戶門內側欲留對講器或門鈴線口。在頂部欲留報警線口。

客廳如果需要擺放冰箱、飲水機、加濕器等設備，根據擺放位置欲留電源口，一般情況客廳至少應留5個電源線口。 另外，在客廳布上5。

1家庭影院線，可以在家坐想電影院的震撼效果。如今，背景音樂已進入家庭，成為現在裝修的新時尚，不同年齡都可以享用，而且互不干擾，比如，年輕人可以用它聽遙滾、兒童可以用它聽英語、老年人可以用它廣播。

水電改造電路設計（一） NO2、臥室的電路設計 臥室布線一般為應8支線路；包括電源線、照明線、空調線、電視線、電話線、、報警線、背景音樂線、視頻共享。 臥室各線終端欲留：床頭柜的上方欲留電源線口，并采用5孔插線板帶開關為宜，可以減少床頭燈沒開關的麻煩，還應欲留電話線口，如果雙床頭柜，應在兩個床頭柜上方分別欲留電源、電話線口。

梳妝臺上方應欲留電源接線口，另外考慮梳妝鏡上方應有反射燈光，在電線盒旁另加裝一個開關。 寫字臺或電腦桌上方應安裝電源線、電視線、電腦線、電話線接口。

照明燈光采用單頭燈或吸頂燈，多頭燈應加裝分控器，重點是開關，建議采用雙控開關，單聯，一個安裝在臥室門外側，另一個開關安裝在床頭柜上側或床邊較易操作部位。空調線終端接口欲留，需由空調安裝專業人員設定位置。

報警線在頂部位置欲留線口。如果臥室采用地板下遠紅外取暖，電源線與開關調節器必須采用適合6平方銅線與所需電壓相匹配的開關，溫控調節器切不可用普通照明開關，該電路必須另行鋪設，直到入戶電源控開部分。

另外，背景音樂您是否也應該考慮到，它可以在臥室或其他房間共享客廳的DVD（或CD、MP3、TV等）音樂。 現在很多人都在臥室予留視頻共享端口，可共享客廳DVD影視大片，是不是也很方便呀。

水電改造電路設計（二） NO3、走廊、門廳的電路設計 走廊、門廳布線應為2支路線：包括電源線、照明線或考慮人體感應燈。 電源終端接口欲留1?2個。

燈光應根據走廊長度、面積而定、如果較寬可安裝頂燈、壁燈；如果狹窄，只能安裝頂燈或透光玻璃頂，在戶外內側安裝開關。 另外，也可以考慮人體感應燈，人來燈亮、人走燈滅，是不是很方便啊。

NO4、廚房的電路設計 廚房布線應為4支路線：包括電源線、照明線、電話線、背景音樂。 電源線部分尤為重要，最好選用4mm2線，因?yàn)殡S著廚房設備的更新，目前使用如微波爐、抽油煙機、洗碗機、消毒柜、食品加工機、電烤箱、電冰箱等設備增多，所以應根據客戶要求在不同部位欲留電源接口，并稍有富余，以備日后所增添的廚房設備使用，電源接口距地不得低于50cm，避免因潮濕造成短路。

照明燈光的開關，最好安裝在廚房門的外側。另外，廚房掛上個小電話機是不是也很方便呀。

還有再布上背景音樂線，聽著音樂做飯，感覺也是很好吧！ 水電改造電路設計（三） NO5、餐廳的電路設計 餐廳布線應為4支路線：包括電源線、照明線、空調線、電視線。 電源線盡量欲留2至3個電源接線口。

燈光照明最好選用暖色光源，開關選在門內側。空調也需按專業人員要求欲留接口。

另外，在餐廳予留電視接口，邊看新聞，邊吃飯也是很不錯的想法。 NO6、衛生間的電路設計 衛生間布線應為5支線路：電源線、照明線、電話線、電視線、背景音樂線。

電源線以選用4mm2線為宜。考慮電熱水器、電加熱器等大電流設備，電源線接口最好安裝在不易受到水浸泡的部位，如在電熱水器上側，或在吊頂上側。

電加熱器，目前看好的是浴霸，同時可解決照明、加熱、排風等問題，浴霸開關應放在室內。而照明燈光或鏡燈開關，應放在門外側。

在相對干燥的地方欲留一個電話接口，最好選在坐便器左右為宜，電話接口應注意要選用防水型的。如果條件允許的話，在墻壁裝上個小液晶電視或背景音樂，邊泡熱水澡邊看電視或聽音樂也是很不錯的想法吧！ NO7、書房的電路設計 書房布線應8支線路；包括電源線、照明線、電視線、電話線、電腦線、空調線、報警線、背景音樂。

書房內的寫字臺或電腦臺，在臺面上方應裝電源線、電腦線、電話線、電視線終端接口，從安全角度應在寫字臺或電腦下方裝電源插口1-2個，以備電腦配套設備電源用。照明燈光若為多頭燈應增加分控器，開關可安裝在書房門內側。

空調欲留口，應按專業安裝人員要求欲留。 報警線應在頂部欲留接線口。

水電改造電路設計（四） NO8、陽臺的電路設計 陽臺布線應為4支線路：包括電源線、照明線、網絡線、背景音樂。 電源線終端欲留1-2個接口。

照明燈光應設在不影響晾衣物的墻壁上或暗裝在擋板下方，開關應裝在與陽臺門相。

5.裝修房子電路怎么設計

裝修房子水電弱電系統都是屬隱蔽工程，是一次性要做好的，不能在更改和翻修的，所以決不是某些人所說的舊的加以利用。

我搞水電工程10幾年看過和做過的也多了。有些花了幾十萬裝修了最后就因?yàn)閹啄旰箅娋€老化而又不能換線導致要拉明線使的原本的裝修出現暇茨。

要怎樣才能做好呢？

1。首先把裝修圖設計好。

2。根據裝修圖的布置，把要安裝的插座，開關，燈具，用電器的具體位置定好，在圖上標明，最好是把和家具的間隔尺寸也標上。

3。水管就目前來說就是用PP-R管的性價比最高了。

4。電線管的選用，按國家規范的也行，不過就我的經驗來說，就不要用16毫米的線管了，全部采用20毫米的這是為了保證以后電線的維護和更換。在錢上來說也就一個管相差1塊錢，一套120平米的也就130-150來?xiàng)l管，也就差100多塊。

5。把舊的電路全部放棄，因?yàn)槟切┖芏喽际遣荒芨鼡Q的。你不可能為了換一條電線把裝修好的在打掉從新布線的。

6。弱電系統就要把進線和出線集中在一個分線盒里，包括電視，電話，網絡，監控，防盜保警，以便于以后升級弱電系統時安裝多媒體控制器。到每個房間的線都必須是由分線盒直接引出，不要從別的防間過渡。

7。每個房間最好是能安裝一路控制公用部位燈的控制開關，方便從房里出來時可以先開燈。

8。熱水器要先選好，太陽能，集中式供人水，和單獨供熱水的布管方式是不一樣的，要是經紀條件好的話，最好是把3樣熱水器的管網都安裝到位，其實也多不了多少錢。

9。最最重要的是，不管你怎么布線，怎么安裝，一條要記住的是一定要保證你所布的線管一定要能通。要是不能通的話，那怕你花在多的錢裝修，也會因?yàn)殡娋€老化不能更換而讓你的裝修大打折扣。

6.房屋水電裝修設計注意事項有哪些

1。

新房水電裝修注意事項提醒：電路的設計需要將所有的可能性、可用性、可行性全部納入考慮范圍，而且還要做再三確認。其次，電路的靈活性也是一個很關鍵的影響因素。

要知道將電器插頭集中在一個插線板上的效果絕對比滿墻的插座好。 2。

插座和地面的距離通常都是30厘米，最低不可以低于20厘米。 如果安裝的矮柜或是榻榻米的話，那么和地面的距離可以適當?shù)卣{(diào)高一些。

同時，矮柜和墻面要保持一點距離，否則很可能會擋住插座。其次，開關和地面的最佳距離為130厘米。

3。 新房水電裝修注意事項提醒：如果要進行電路改造，那么線路的增容一定要參考實際的用電情況。

如果是安裝即熱式的電熱水器，那么電線必須是標準的4平方毫米。 4。

有的裝修隊會在某些環節上欺騙業主，而打壓測試就是其中之一。如果打壓的時候業主在現場監督，那么可以觀察打壓泵的“回水閥”是否出現回路。

如果出現了回路，那么看起來是在工作的打壓泵實際操作中是沒有多少壓力的。 新房水電裝修注意事項提醒：尤其需要注意電動打壓泵。

7.舊房電路改造要注意什么

1.電路改造避免混接

貴陽很多舊房子照明和插座共用一個回路，當幾個電器一起打開時，電線因負荷過大甚至導致跳閘甚至發生火災，非常危險。 因此，川豪裝飾在改造電路時，每個房間的插座電源和照明電源都會單獨走線，尤其是大功率電器必須要單獨走線。

2.電路增加接地保護

很多舊房都是兩孔插座，并且線路中沒接地線，不符合我們用電的安全標準，因此我們必須更換。接地保護是絕緣材料損壞后或其他情況下可能帶電的電器金屬部分用導線與接地體可靠連接起來的一種保護接線方式。增加接地保護的方法有兩種，一是更換總電源箱；二是和物業的相關人員協商接地線的安裝位置和連接方法，千萬不要自作主張?jiān)O(shè)置接地線。

3.開關、插座合理規劃

舊房原有的開關和插座在數量和位置上都已經很難滿足現代社會人們的生活需求，我們在改造之前必須把所有線路規劃好。 之前的開關因?yàn)槭褂脮r間過長可能存在漏電的情況，暗盒如果符合規范且沒有損壞的可以保留。 一般來說，一個房間至少要設置3個插座。同一房間的開關高度應該一致，以插座距離地面0.3米、開關距離地面1.4米為宜。

以上就是舊房電路改造知識，希望能對大家有所幫助。

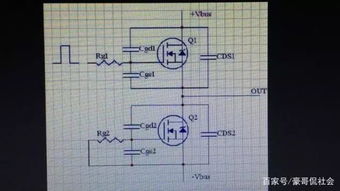

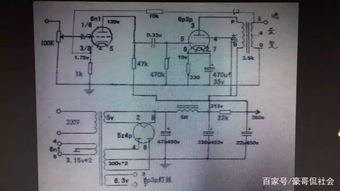

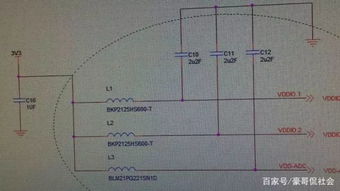

8.設計電路應該學習什么知識

這個問題的確比較難回答：

1、所有元件的選型大小與相關參數是要通過計算得來的，計算方法基本上電路知識的書本里面都有講，要看相關的書籍才能搞定

2、如果單個元件你知道原理，設計時無非是通過搭積本的方式疊加而已，這方面的知識你只有天天泡在別人的電路中，才能更快的掌握

說明，多看一些電子基礎、電子設計、電子原理方面的知識吧，經常到這方面的網站去學習，一段時間后會進步的

備注：看到樓主的話“我是大四的學生了，單個的電子元件我知道它原理，但是在實實在在設計電路的時候，有很大的困難”有所想法，好比一個武功招式都懂的人，卻不知道如何對敵，解決的辦法當然只有天天跟別人過招了，你的方法不也一樣嗎，只有天天跟電子產品原理圖過招，時間長了，你自然知道是先出拳還是先出腳了，關鍵是能夠以最簡單最省力的方式把對方搞定（比如設計時你是考慮用三極管還是運放了，誰的效率高，誰的成本低就選誰了）
