焊接(電焊工操作技術(shù)要領(lǐng)圖解的介紹)

1.電焊工操作技術(shù)要領(lǐng)圖解的介紹

本書(shū)重點(diǎn)介紹了當(dāng)前工農(nóng)業(yè)生產(chǎn)中廣泛應(yīng)用的焊條電弧焊技術(shù)，主要內(nèi)容包括焊接工藝基礎(chǔ)知識(shí)、焊接操作原理、焊接缺陷等相關(guān)知識(shí)，以及操作訓(xùn)練題和自測(cè)評(píng)分表，扼要介紹了未來(lái)推廣普及的手工氣體保護(hù)焊焊接操作要領(lǐng)、手工氣割的基本操作方法和步驟。本書(shū)圖文并茂，形象逼真，通俗易懂，言簡(jiǎn)意賅，在眾多焊接書(shū)籍中獨(dú)具特色。它將成為廣大焊接技術(shù)愛(ài)好者的良師益友，也可作為各類(lèi)焊接培訓(xùn)機(jī)構(gòu)的參考書(shū)和教學(xué)用書(shū)。

2.電焊的基本知識(shí)

一、焊接：

就是用熱能或壓力，或兩者同時(shí)使用，并且用或不用填充材料，將兩個(gè)工件連接在一起的方法。二、手工電弧焊分類(lèi)：

平焊、橫焊、立焊、仰焊。

三、安全操作

1、防觸電：工作前要檢查焊接機(jī)接地是否良好；檢查焊鉗電纜是否良好。 特別注意：焊機(jī)后面380V

2、防弧光灼傷和燙傷：電弧光含有大量的紫外線和紅外線以及強(qiáng)烈的可見(jiàn)光，對(duì)眼睛和皮膚有刺激作用，焊過(guò)的工件不要用摸，敲擊焊渣時(shí)，要用力適當(dāng)，注意方向。

3、防護(hù)用品：電焊面罩、皮手套、膠底鞋

4、設(shè)備安全、交流的弧焊機(jī)、焊鉗不要放在歐工體上或工作臺(tái)上，以免短路、燒壞焊機(jī)。工作中，如發(fā)現(xiàn)高熱現(xiàn)象、或焦臭味、立即停止工作，關(guān)掉電源，然后報(bào)告老師。

5、眼睛灼燒的自我防治：人乳點(diǎn)滴、滴眼液、冷濕毛巾敷眼。

四、工藝

1、電流的選擇：

Ф2.5mm 推薦值70-90A

公式：I(A)=K*D(mm)

經(jīng)驗(yàn)系數(shù)K:

d(mm) 1—2 3—4 5—6

K 25—30 30—40 40—60

2、引弧

接觸法 摩擦法 輕輕接觸，迅速提起2—4mm

3、運(yùn)條

把握好焊條的角度 基本上垂直于工件，而向前的方向傾斜5度—15度

前進(jìn)速度：緩慢 速度均勻 直線

送條速度（保持電弧的長(zhǎng)度）

4、橫向擺動(dòng)（加寬焊縫）

折線、半月式、圓周式

5、開(kāi)頭 稍作停頓

6、結(jié)尾 斷弧形 降溫 再引弧

五、注意事項(xiàng)：

1、焊前檢查焊機(jī)接地是否良好，焊鉗和電纜的絕緣必須良好。

2、焊接時(shí)應(yīng)站在木墊板上，不許赤腳操作。不準(zhǔn)赤手接觸導(dǎo)電部分，防止觸電。

3、為防止有害的紫外線與紅外線的傷害須戴上手套與面罩，防止弧光傷害和燙傷。

4、擊渣時(shí)要注意敲擊方向以防焊渣飛出傷人。

5、工件焊后不準(zhǔn)直接用手拿，用鐵鉗夾持。

6、氧氣瓶、氬氣瓶和二氧化碳?xì)馄坎坏米矒艉秃婵颈瘛?

7、氧氣瓶嘴不許有油脂或其他易燃品，板手不得有油污。

8、乙炔瓶周?chē)辉S有火星，與氧氣瓶要隔一定距離放置。

9、實(shí)習(xí)完后要清理好場(chǎng)地及設(shè)備工具。

六、、設(shè)備安全：

1、線路的接線點(diǎn)必須緊密接觸，防止因松動(dòng)、接觸不良而發(fā)熱。

2、焊鉗任何時(shí)候不得放在工作臺(tái)上，以免短路燒壞焊機(jī)。

3、發(fā)現(xiàn)焊機(jī)或線路熱燙時(shí)，應(yīng)立即停止工作。

4、操作完畢或檢查焊機(jī)及電路系統(tǒng)時(shí)必須拉閘，關(guān)閉電源。

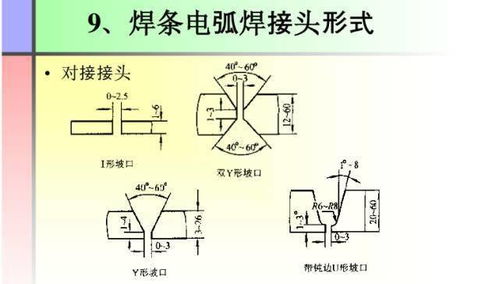

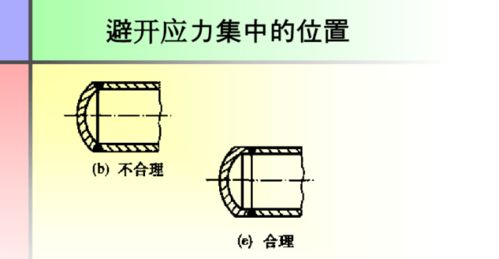

3.電焊技術(shù)圖解,需要圖片

你好，

法

這些焊接方法屬于不同程度的專門(mén)化的焊接方法，其適用范圍較窄。主要包括以電阻熱為能源的電渣焊、高頻焊 ；以化學(xué)能為焊接能源的氣焊、氣壓焊、爆炸焊；以機(jī)械能為焊接能源的摩擦焊、冷壓焊、超聲波焊、擴(kuò)散焊。

(1)電渣焊

如前面所述，電渣焊是以熔渣的電阻熱為能源的焊接方法。焊接過(guò)程是在立焊位置、在由兩工件端面與兩側(cè)水冷 銅滑塊形成的裝配間隙內(nèi)進(jìn)行。焊接時(shí)利用電流通過(guò)熔渣產(chǎn)生的電阻熱將工件端部熔化。根據(jù)焊接時(shí)所用的電極形狀，電渣焊分為絲極電渣焊、板極電渣焊和熔嘴電渣

4.電焊的基礎(chǔ)和技巧有哪些?

做一名好焊工需要細(xì)心，穩(wěn)重，眼疾手快，認(rèn)真！多實(shí)習(xí) 多練習(xí)。

下面介紹一些相關(guān)知識(shí)給您： 1：氬弧焊電弧溫度一般介于等離子電弧和手工電弧焊電弧之間，電弧溫度為9000-10000K，等離子弧為16000-32000K，手工電弧為5000-6000K，熔化極氬弧焊電弧溫度為10000-14000K，氧乙炔焰為3100-3200K 主要是焊接粉塵造成呼吸道感染、肺部感染；電焊弧光造成眼睛近視；噪音造成聽(tīng)力下降。 2：電焊是工件和焊條接電源的不同極（正極或負(fù)極），焊條與工件瞬間接觸使空氣電離產(chǎn)生電弧，電弧具有很高的溫度，約5000-6000K，使工件表面熔化形成熔池，焊條金屬熔化后涂敷在工件表面形成冶金結(jié)合 3：“氧炔焰”是指乙炔（乙炔俗稱電石氣，是用碳化鈣跟水反應(yīng)而產(chǎn)生的）在氧氣中燃燒的火焰，其反應(yīng)文字表達(dá)式為：乙炔 + 氧氣 二氧化碳 + 水。

在此反應(yīng)中放出大量的熱，使氧炔焰的溫度可達(dá)3000℃以上， 鋼鐵接觸到氧炔焰很快就會(huì)熔化。利用這一性質(zhì)，生產(chǎn)上常用氧炔焰來(lái)焊接或切割金屬，通常稱作氣焊和氣割。

氣焊；是利用氧炔焰的高溫將兩塊金屬熔接在一起，關(guān)鍵是要使高溫下的金屬不被空氣中的氧氣氧化， 為此，必須控制氧氣的用量，可使乙炔燃燒不充分。這樣，火焰中因含有乙炔不完全燃燒生成的一氧化碳和氫氣而具有還原性。

這種火焰使待焊接的金屬件及焊條熔化時(shí)不致于被氧化而改變成分，焊縫也不致被氧化物沾…… 4：水焊應(yīng)該是特種條件下的一種焊接技術(shù)吧 5：氫氧焰的溫度可高達(dá)2500~3000℃，就連熔點(diǎn)很高的石英（熔點(diǎn)在1715℃）也能在氫氧焰灼燒下熔融。因此，氫氧焰可以用來(lái)加工石英制品。

C2H2焰和HO焰的適用場(chǎng)合是不一樣的，HO焰的O具有強(qiáng)氧化性，有些情況下為了防止金屬在焊接時(shí)被氧化是不用HO焰的。相反，C2H2中-1價(jià)的C具有還原性，用C2H2焰不但可以焊接金屬，還可以用C2H2做保護(hù)氣，防止空氣中的O氧化被焊接的金屬 焊條：常用的有E43和E50系列 焊機(jī)：普通電焊機(jī)的工作原理和變壓器相似，是一個(gè)降壓變壓器。

在齒及線圈的兩端是被焊接工件和焊條，引燃電弧，在電弧的高溫中將工件的縫隙和焊條熔接。 電焊變壓器有自身的特點(diǎn)，就是具有電壓急劇下降的特性。

在焊條引燃后電壓下降；在焊條被粘連短路時(shí)，電壓也是急劇下降。這種現(xiàn)象產(chǎn)生的原因，是電焊變壓器的鐵芯特性產(chǎn)生的。

電焊機(jī)的工作電壓的調(diào)節(jié)，除了一次的220/380電壓變換，二次線圈也有抽頭變換電壓，同時(shí)還有用鐵芯來(lái)調(diào)節(jié)的，可調(diào)鐵芯的進(jìn)入多少，就分流磁路，進(jìn)入越多，焊接電壓越低。 工作原理圖和變壓器相似，在這里也畫(huà)不出來(lái)。

成為好焊工的建議： 1。首先說(shuō)焊接有一百多種焊接方式，主要有手工電焊（就是燒焊條的那種）；有電阻碰焊；氣保熔接焊（二氧化碳和氬弧焊等）；火焰焊；超聲波焊，摩擦焊等。

2比較常用的焊接技術(shù)是：氬弧焊，二氧化碳焊接和手工電焊。都需要經(jīng)過(guò)正規(guī)的焊接培訓(xùn)后取得焊工證方可上崗操作。

3。因?yàn)橛幸欢ǖ募夹g(shù)性和技能要求，不同水平的焊工所焊接產(chǎn)品的效果和質(zhì)量區(qū)別較大。

真正高水平的焊工（國(guó)家一級(jí)）工資是很高的。一般水平的焊工在廣東地區(qū)的最低收入在1500元左右，如果是記件工資可能會(huì)更高些。

4焊工在操作中需有很好的專業(yè)防護(hù)手段，如手套，面罩，皮鞋，圍裙和衣褲眼鏡等。所以不必?fù)?dān)心有危險(xiǎn)的。

只要按照規(guī)程操作是很安全的。 焊工是門(mén)很好的技術(shù)，但要成為好焊工的確需要勤學(xué)苦練。

5.學(xué)電焊的基本知識(shí)是什么?

一、焊接是兩種或兩種以上材質(zhì)通過(guò)加熱或加壓或二者并用達(dá)到原子之間的結(jié)合而形成永久性連接的工藝過(guò)程叫焊接。

二、電弧是由焊接電源供給的，在兩極間產(chǎn)生強(qiáng)烈而持久的氣體放電現(xiàn)象。 按電流種類(lèi)可分為：交流電弧、直流電弧和脈沖電弧。

按電弧的狀態(tài)可分為：自由電弧和壓縮電?。ㄈ绲入x子?。０措姌O材料可分為：熔化極電弧和不熔化極電弧。

三、熔焊：熔焊是在不施加壓力的情況下，將待焊處的母材加熱熔化以形成焊縫的焊接方法。焊接時(shí)母材熔化而不施加壓力是其基本特征。

四、壓焊：壓焊是焊接過(guò)程中必須對(duì)焊件施加壓力（加熱或不加熱）才能完成焊接的方法。焊接施加壓力是其基本特征。

五、釬焊：釬焊是焊接事采用比母材熔點(diǎn)低的釬料，將焊件和釬料加熱到高于釬料熔點(diǎn)但是低于母材熔點(diǎn)的溫度，利用液態(tài)釬料潤(rùn)濕母材，填充接頭間隙，并與母材相互擴(kuò)散而是心愛(ài)那個(gè)連接的一種方法力氣特征是焊接時(shí)母材不發(fā)生熔化，僅釬料發(fā)生熔化。 六、焊條電弧焊的原理焊條電弧焊是利用焊條進(jìn)行焊接的電弧焊方法。

電弧焊時(shí)，焊條和焊件分別作為兩個(gè)電極，利用焊條與焊件之間產(chǎn)生的電弧熱量來(lái)熔化焊件金屬，冷卻后形成焊縫。 七、焊條電弧焊的基本操作焊條電弧焊的基本操作包括引弧、運(yùn)條及收尾等基本操作。

1.引弧引弧是焊接過(guò)程中反復(fù)進(jìn)行的動(dòng)作，引弧技術(shù)的好壞直接影響到焊接的質(zhì)量。

6.焊接工藝簡(jiǎn)明手冊(cè)的介紹

本手冊(cè)系統(tǒng)地介紹了有關(guān)的最新國(guó)家標(biāo)準(zhǔn)、最必要的基礎(chǔ)知識(shí)、最實(shí)用的產(chǎn)品資料、最有效的維護(hù)技術(shù)等內(nèi)容，具有公式數(shù)據(jù)可靠、技術(shù)資料翔實(shí)、理論方法實(shí)用的特點(diǎn)。全書(shū)共分9個(gè)章節(jié)，具體內(nèi)容包括焊接基礎(chǔ)知識(shí)；焊接設(shè)備及調(diào)試；焊接材料；常用焊接技術(shù)；常用金屬材料的焊接；異種金屬材料的焊接等。可供各大專院校作為教材使用，也可供從事相關(guān)工作的人員作為參考用書(shū)使用。

7.焊接知識(shí)講解

焊接技術(shù)就是高溫或高壓條件下，使用焊接材料【焊條或焊絲】將兩塊或兩塊以上的母材【待焊接的工件】連接成一個(gè)整體的操作方法。焊接技術(shù)主要應(yīng)用在金屬母材上，常用的有電弧焊，氬弧焊，CO2保護(hù)焊，氧氣-乙炔焊，激光焊接，電渣壓力焊等多種，塑料等非金屬材料亦可進(jìn)行焊接。

焊接（welding）

焊接是通過(guò)加熱、加壓，或兩者并用，使同性或異性兩工件產(chǎn)生原子間結(jié)合的加工工藝和聯(lián)接方式。焊接應(yīng)用廣泛，既可用于金屬，也可用于非金屬。

焊接技術(shù)的發(fā)展歷史 焊接技術(shù)是隨著金屬的應(yīng)用而出現(xiàn)的，古代的焊接方法主要是鑄焊、釬焊和鍛焊。中國(guó)商朝制造的鐵刃銅鉞，就是鐵與銅的鑄焊件，其表面銅與鐵的熔合線婉蜒曲折，接合良好。春秋戰(zhàn)國(guó)時(shí)期曾侯乙墓中的建鼓銅座上有許多盤(pán)龍，是分段釬焊連接而成的。

焊接工藝

金屬焊接方法有40種以上，主要分為熔焊、壓焊和釬焊三大類(lèi)。

熔焊是在焊接過(guò)程中將工件接口加熱至熔化狀態(tài)，不加壓力完成焊接的方法。熔焊時(shí)，熱源將待焊兩工件接口處迅速加熱熔化，形成熔池。熔池隨熱源向前移動(dòng)，冷卻后形成連續(xù)焊縫而將兩工件連接成為一體。

在熔焊過(guò)程中，如果大氣與高溫的熔池直接接觸，大氣中的氧就會(huì)氧化金屬和各種合金元素。大氣中的氮、水蒸汽等進(jìn)入熔池，還會(huì)在隨后冷卻過(guò)程中在焊縫中形成氣孔、夾渣、裂紋等缺陷，惡化焊縫的質(zhì)量和性能。

為了提高焊接質(zhì)量，人們研究出了各種保護(hù)方法。例如，氣體保護(hù)電弧焊就是用氬、二氧化碳等氣體隔絕大氣，以保護(hù)焊接時(shí)的電弧和熔池率；又如鋼材焊接時(shí)，在焊條藥皮中加入對(duì)氧親和力大的鈦鐵粉進(jìn)行脫氧，就可以保護(hù)焊條中有益元素錳、硅等免于氧化而進(jìn)入熔池，冷卻后獲得優(yōu)質(zhì)焊縫。

未來(lái)的焊接工藝，一方面要研制新的焊接方法、焊接設(shè)備和焊接材料，以進(jìn)一步提高焊接質(zhì)量和安全可靠性，如改進(jìn)現(xiàn)有電弧、等離子弧、電子束、激光等焊接能源；運(yùn)用電子技術(shù)和控制技術(shù)，改善電弧的工藝性能，研制可靠輕巧的電弧跟蹤方法。

另一方面要提高焊接機(jī)械化和自動(dòng)化水平，如焊機(jī)實(shí)現(xiàn)程序控制、數(shù)字控制；研制從準(zhǔn)備工序、焊接到質(zhì)量監(jiān)控全部過(guò)程自動(dòng)化的專用焊機(jī)；在自動(dòng)焊接生產(chǎn)線上，推廣、擴(kuò)大數(shù)控的焊接機(jī)械手和焊接機(jī)器人，可以提高焊接生產(chǎn)水平，改善焊接衛(wèi)生安全條件。

焊接作業(yè)中發(fā)生火災(zāi)、爆炸事故的原因

(1)焊接切割作業(yè)時(shí)，尤其是氣體切割時(shí)，由于使用壓縮空氣或氧氣流的噴射，使火星、熔珠和鐵渣四處飛濺（較大的熔珠和鐵渣能飛濺到距操作點(diǎn)5m以外的地方），當(dāng)作業(yè)環(huán)境中存在易燃、易爆物品或氣體時(shí)，就可能會(huì)發(fā)生火災(zāi)和爆炸事故。

(2)在高空焊接切割作業(yè)時(shí)，對(duì)火星所及的范圍內(nèi)的易燃易爆物品未清理干凈，作業(yè)人員在工作過(guò)程中亂扔焊條頭，作業(yè)結(jié)束后未認(rèn)真檢查是否留有火種。

(3)氣焊、氣割的工作過(guò)程中未按規(guī)定的要求放置乙炔發(fā)生器，工作前未按要求檢查焊（割）炬、橡膠管路和乙炔發(fā)生器的安全裝置。

(4)氣瓶存在制定方面的不足，氣瓶的保管充灌、運(yùn)輸、使用等方面存在不足，違反安全操作規(guī)程等。

內(nèi)容摘要：作為一種工業(yè)技術(shù)，焊接的出現(xiàn)迎合了金屬藝術(shù)發(fā)展對(duì)新工藝手段的需要。而在另一方面，金屬在焊接熱量作用下所產(chǎn)生的獨(dú)特美妙的變化也滿足了金屬藝術(shù)對(duì)新的藝術(shù)表現(xiàn)語(yǔ)言的需求。在今天的金屬藝術(shù)創(chuàng)作中，焊接可以而且正在被作為一種獨(dú)特的藝術(shù)表現(xiàn)語(yǔ)言而著力加以表現(xiàn)。本文對(duì)這一技術(shù)的出現(xiàn)與運(yùn)用進(jìn)行了分析。

關(guān)鍵詞：金屬藝術(shù) 焊接

金屬焊接藝術(shù)可以作為一種相對(duì)獨(dú)立的藝術(shù)形式以分支的方式從傳統(tǒng)的金屬藝術(shù)中分離出來(lái)，這是因?yàn)椋?首先，焊接具有藝術(shù)性。

焊接可以產(chǎn)生豐富的藝術(shù)創(chuàng)作的表現(xiàn)語(yǔ)言。焊接通常是在高溫下進(jìn)行的，而金屬在高溫下會(huì)產(chǎn)生許多美妙豐富的變化 ：金屬母材會(huì)發(fā)生顏色變化和熱變形（即焊接熱影響區(qū)） ；焊絲熔化后會(huì)形成一些漂亮的肌理 ；而焊接缺陷在焊接藝術(shù)中更是經(jīng)常被應(yīng)用。焊接缺陷是指焊接過(guò)程中，在焊接接頭產(chǎn)生的不符合設(shè)計(jì)或工藝要求的缺陷。其表現(xiàn)形式主要有焊接裂紋、氣孔、咬邊、未焊透、未熔合、夾渣、焊瘤、塌陷、凹坑、燒穿、夾雜等。這是個(gè)十分有趣的現(xiàn)象 ：焊接的藝術(shù)性通常體現(xiàn)在一些工業(yè)焊接的失敗操作之中，或者說(shuō)蘊(yùn)藏于一些工業(yè)焊接極力避免的焊接缺陷之中。

其次，焊接藝術(shù)語(yǔ)言是獨(dú)特的。

述種種焊接缺陷的表現(xiàn)形式以及焊接熱影響區(qū)，是通過(guò)一定規(guī)范下的焊接操作形成的，也只有通過(guò)焊接的方式才會(huì)產(chǎn)生這些藝術(shù)語(yǔ)言。焊接藝術(shù)作品的表面效果是其它金屬加工工藝無(wú)法或者很難實(shí)現(xiàn)的，因而說(shuō)焊接藝術(shù)具有獨(dú)特的藝術(shù)性。

8.電焊基礎(chǔ)知識(shí)有哪些

一、電焊基礎(chǔ)知識(shí)：就是一個(gè)利用電感原理做成的大功率的變壓器，一個(gè)將220V交流電變?yōu)榈碗妷?，大電流的電源（可以是直流的也可以是交流的），電感量在接通和斷開(kāi)時(shí)會(huì)產(chǎn)生巨大的電壓變化，利用正負(fù)兩極在瞬間短路時(shí)產(chǎn)生的高壓電弧來(lái)熔化電焊條上的焊料，來(lái)達(dá)到使它們結(jié)合的目的。電焊變壓器有自身的特點(diǎn)，就是在焊條引燃后電壓急劇下降的特性。電焊機(jī)工作電壓的調(diào)節(jié)，除了一次的220/380電壓變換，二次線圈也有抽頭變換電壓，同時(shí)還有用鐵芯來(lái)調(diào)節(jié)的，可調(diào)鐵芯電焊機(jī)一般是一個(gè)大功率的變壓器。

二、具體如下：

焊接技術(shù)是改變金屬結(jié)構(gòu)和連接零部件常用的手法，隨著工業(yè)技術(shù)的不斷發(fā)展，手工電弧焊、氬弧焊等電弧焊接技術(shù)的應(yīng)用越來(lái)越廣泛。電焊工的技術(shù)水平對(duì)焊接質(zhì)量起著決定性作用。同時(shí)，因個(gè)人違章操作引發(fā)的事故也屢見(jiàn)不鮮。

焊接安全

1、焊接的危險(xiǎn)因素

焊工在工作時(shí)要與電、可燃及易爆的氣體、易燃液體、壓力容器、高空作業(yè)等接觸。在焊接過(guò)程中還會(huì)產(chǎn)生有害氣氣體、金屬蒸汽和煙塵；還有電弧光的輻射、焊接熱源的高溫等。如果不嚴(yán)格遵守安全操作規(guī)程，就可能引起觸電、灼傷、火災(zāi)、爆炸、甚至職業(yè)病。給個(gè)人、企業(yè)、國(guó)家的造成損失和危害。

2、焊工“六防”：

焊工作業(yè)時(shí)要做到防觸電、防火、防爆、防毒、防輻射、防高空墜落。

2.1 、防觸電

弧焊設(shè)備必須接地；焊槍?xiě)?yīng)有可靠的絕緣；弧焊設(shè)備接線、修理和檢查應(yīng)由電工進(jìn)行；焊工的工作服、手套、絕緣鞋應(yīng)保持干燥；更換焊條時(shí)，應(yīng)戴好手套和避免身體與焊件接觸；焊接電纜必須絕緣良好，工作時(shí)應(yīng)避免電纜燙壞或砸壞；

2.2 、防火、防爆：

作業(yè)前應(yīng)清除焊割地點(diǎn)前后10米范圍內(nèi)的易燃易爆物品，且用不燃性材料接受火星。

電氣焊作業(yè)地點(diǎn)必須至少備有兩具8kg干粉滅火器、0.2m3滅火砂，不少于50升的滅火水。

焊條頭及焊后的焊件不能隨便亂扔；及時(shí)采取灑水等降溫措施。必須隨身攜帶便攜式瓦斯檢查報(bào)警儀，便攜儀報(bào)警點(diǎn)為0.5%。

作業(yè)結(jié)束后，必須對(duì)施工現(xiàn)場(chǎng)進(jìn)行徹底清理，灑水，留守監(jiān)護(hù)1小時(shí)，確認(rèn)無(wú)起火危險(xiǎn)方可離撤離。

2.3 、預(yù)防有害氣體和煙塵中毒：

焊接時(shí)，周?chē)目諝庵谐１灰恍┯泻怏w及粉塵所污染，如氧化錳、氧化鋅、氟化氫、一氧化碳等。長(zhǎng)期呼吸，可能引起電焊工塵肺的職業(yè)病。

防毒措施：焊接場(chǎng)地應(yīng)有良好的通風(fēng)。避免多名焊工擠在一起施工。戴好防護(hù)用具。

2.4 、防輻射：

輻射可刺傷眼睛、灼傷皮膚。施工時(shí)要戴電焊面罩；穿電焊工勞動(dòng)防護(hù)用品；

2.5 、防高空墜落：

9.電焊技術(shù)基本手法圖

如圖所示： 主要是多練手要穩(wěn)電流要合適。

告訴你一個(gè)要訣：焊接人機(jī)料法環(huán)，操作技藝占為先。手腦合一重要，切忌浮躁心不專。

右手僵硬是大忌，內(nèi)旋外旋施時(shí)變?？v橫并進(jìn)三方向，牢記焊接三要點(diǎn)。

焊前組對(duì)按規(guī)范，焊條質(zhì)優(yōu)且要干。引燃電弧有技巧，劃擦撞擊可任選。

電弧燃后心莫急，預(yù)熱母材挺關(guān)鍵。 擴(kuò)展資料： 主要分為電弧焊技術(shù)和電阻焊技術(shù) 電弧焊技術(shù)主要包括：手弧焊技術(shù)、埋弧焊技術(shù)、鎢極氣體保護(hù)電弧焊技術(shù)、等離子弧焊技術(shù)、熔化極氣體保護(hù)電弧焊技術(shù)、管狀焊絲電弧焊技術(shù)。

電阻焊主要是以電阻熱為能源的一類(lèi)焊接方法，包括以熔渣電阻熱為能源的電渣焊和以固體電阻熱為能源的電阻焊。
