裝配鉗工圖紙6(鉗工裝配的基本知識是什么!一般進廠都會問哪些基本鉗工裝配知識?)
1.鉗工裝配的基本知識是什么!一般進廠都會問哪些基本鉗工裝配知識?
以下是資料希望對你有幫助。
鉗工是一個比較辛苦的工作哦 鉗工是手持工具對金屬進行加工的方法。鉗工工作主要以手工方法，利用各種工具和常用設備對金屬進行加工。
講到這里大家不禁要問，工業發展這么快，為什么還有手工操作在實際工作中，有些機械加工不太適宜或某些不能解決的某些工作，還是由鉗工完成，比如：設備的組裝及維修等。隨著工業的發展，在比較大的企業里，對鉗工還有比較細的分工。
1.鉗工的專業分工： ⑴裝配鉗工； ⑵修理鉗工； ⑶模具鉗工； ⑷劃線鉗工； ⑸工具、夾具鉗工； 無論是哪一種鉗工，要想完成好本職工作，首先應該掌握鉗工的基本操作。 2.鉗工的基本操作： ⑴劃線 ⑵銼削 ⑶鏨削 ⑷鋸削 ⑸鉆孔、擴孔、锪孔、鉸孔 ⑹攻螺紋、套螺紋 ⑺刮削 ⑻研磨 ⑼裝配 3.鉗工的特點： ⑴加工靈活、方便，能夠加工形狀復雜、質量要求較高的零件（舉例）。
⑵工具簡單，制造刃磨方便，材料來源充足，成本低。 ⑶勞動強度大，生產率低，對工人技術水平要求較高。
4.鉗工的加工范圍： ⑴加工前的準備工作。如清理毛坯，在工件上劃線等。
⑵加工精密零件。如銼樣板、刮削或研磨機器量具的配合表面等。
⑶零件裝配成機器時互相配合零件的調整，整臺機器的組裝、試車、調試等。 ⑷機器設備的保養維護。
二、鉗工的常用設備 1.鉗臺 2.臺虎鉗種類、規格、構造 3.砂輪機 4.平口虎鉗 5.臺鉆 鉗工大多是用手工工具并經常在臺虎鉗上進行手工操作的一個工種。 鉗工的主要任務--- 加工零件：一些采用機械方法不適宜或不能解決的加工，都可由鉗工來完成。
如：零件加工過程中的劃線，精密加工（如，刮削 挫削樣板個制作模具等等）以及檢驗及修配等。 裝配： 把零件按機械設備的裝配技術要求進行組件，部件裝配合總裝配，并經過調整，檢驗合試車等，使之成為合格的機械設備。
設備維修：當機械在使用過程中產生故障，出現損壞或長期使用后精度降低，影響使用時，也要通過鉗工進行維護合修理。 工具的制造和修理：制造和修理各種工具，卡具，量具，模具和各種專業設備。
鉗工各項操作技能--- 劃線，鏨削，鋸削，銼削，鉆孔，擴孔，锪孔，鉸孔，攻螺紋，套螺紋，矯正和彎形，鉚接，刮削，研磨，機器裝配調試，設備維修，測量和簡單的熱處理。 鉗工的種類---- 鉗工（普通鉗工）：對零件進行裝配，修整，加工的人員。
機修鉗工：主要從事各種機械設備的維修修理工作。 工具鉗工：主要從事工具，模具，刀具的制造和修理。
2.鉗工知識
一、職業定義 使用鉗工工具、鉆床、按技術要求對工件進行加工、修整、裝配。
二、適用范圍 零件制作、劃線、刮削、裝配；立鉆、搖臂鉆、臺鉆等專用設備的操作、保養。 三、技術等級線 初、中、高三級 初級鉗工 一、知識要求 1. 自用設備的名稱、型號、規格、性能、結構和傳動系統。
2. 自用設備的潤滑系統、使用規則和維護保養方法。 3. 常用工、夾、量具的名稱、規格、用途、使用規則和維護保養方法。
4. 常用刀具的種類、牌號、規格和性能；刀具幾何參數對切削性能的影響；合理選擇切削用量，提高刀具壽命的方法。 5. 常用金屬材料的種類、牌號、力學性能、切削性能和切削過程中的熱膨脹知識；金屬熱處理常識。
6. 常用潤滑油的種類和用途；常用切削液的種類、用途及其對表面粗糙度的影響。 7. 機械識圖、公差配合、形位公差和表面粗糙度的基本知識。
8. 常用數學計算知識。 9. 機械傳動和典型機構的基本知識。
10. 液壓傳動和氣壓傳動的入門知識。 11. 鉗工操作、裝配的基本知識。
12. 分度頭的結構、傳動和分度方法。 13. 確定零件加工余量的知識。
14. 鉆模的種類和使用方法。 15. 快換夾頭、攻螺紋夾頭的構造及使用知識。
16. 螺紋的種類、用途及各部分尺寸的關系；螺紋底孔直徑和套螺紋時圓桿直徑的確定方法。 17. 刮削知識；刮削原始平板的原理和方法。
18. 研磨知識；磨料的種類及研磨劑的配制方法。 19. 金屬棒料、板料的矯正和彎形方法。
20. 彈簧的種類、用途、各部為尺寸和確定作用力的方法。 21. 廢品產生的原因和預防措施。
22. 相關工種一般工藝知識。 23. 電氣的一般常識和安全用電；機床電器裝置的組成部分及其用途。
24. 安全技術規程。 二、技能要求 1. 使用和維護保養自用設備。
2. 選用和維護保養自用和各種工、夾、量具。 3. 各種刀頭、鉆頭的刃磨；刮刀、鏨子、樣沖、劃針、劃規的淬火和刃磨。
4. 看懂零件圖、部件裝配圖，繪制簡單零件圖，正確執行工藝規程。 5. 一般工件劃線基準面的選擇和劃線時工件的安裝。
6. 根據工件材料和刀具，選用合理的鉆削用量。 7. 一般工件在通用、專用夾具上的安裝。
8. 一般工件的劃線及鉆孔、攻螺紋、鉸孔（錐孔用涂色法檢查接接觸面積70%以上），鉸削表面的表面粗糙度達到Ra1.6?m。 9. 刮削2級精度平板。
10. 制作角度樣板及較簡單的弧形樣板。 11. 盤制鋼絲直徑3mm以內的各種彈簧。
12. 一般機械的部件裝配，簡單機械（卷?yè)P(yáng)機、電動葫蘆等）的總裝配。 13. 正確執行安全技術操作規程。
14. 做到崗位責任制和文明生產的各項要求。 三、工作實例 1. 攻M20以下螺孔，不應有明顯的偏斜。
2. 刮削兩個平面均為350mm?250mm的直角鐵（彎板），精度達到2級。 3. 制作正六力形析板（組合件），間隙不大于0.05mm，能相對互換方向。
4. 將?50mm?50mm的圓棒料銼削成正六面體，基本尺寸的公差帶為h8，平面度和垂直度公差值0.04mm，表面粗糙度為Ra1.6?m。 5. 在厚度為20mm，鋼板的同一圓周上，鉆鉸八個?16H8的等分孔，各孔的位置度公差值為?0.2mm，表面粗糙度為Ra1.6?m。
6. 臥式車床尾座的加工和裝配或溜板箱的裝配，符合技術要求。 7. 卷?yè)P(yáng)機或電動葫蘆等簡單機械的總裝配，符合技術要求。
中級鉗工 一、知識要求 1. 常用測量?jī)x器的名稱、用途、使用和維護保養方法。 2. 常用工、夾具（包括組合夾具）的結構，使用、調整和維護保養方法。
3. 金屬切削原理和刀具基本知識。 4. 液壓傳動基本知識。
5. 繪制復雜零件圖和簡單部件裝配圖的知識。 6. 通用機械設備（泵、風機、冷凍機及典型機床等）的工作原理和構造。
7. 內燃機的原理和構造。 8. 編制機械設備裝配工藝規程的基本知識。
9. 復雜工件（包括大型、畸形工件）的劃線方法。 10.凸輪的種類、用途、各部分尺寸的計算及劃線方法；曲線的劃線方法；錐體及多面體的展開方法。
11.旋轉零件和部件的平衡種類、基本原理和校正方法。 12.軸瓦澆注巴氏合金的知識。
13.裝配精密滑動軸承和滾動軸承的方法。 14.齒輪箱裝配的質量要求及檢查方法。
15.影響通用機械精度的各項因素，精度的檢查方法，影響測量精度的因素。 16.機床精度對工件精度的影響，提高工件加工精度和細化表面粗糙度的方法。
17.靜壓導軌、靜壓軸承的工作原理、結構和應用知識。 18.加工工件時防止工件變形的方法。
19.數控機床基本知識。 20.通用機床加工知識，一般工件的加工工藝過程。
21.生產技術管理知識。 二、技能要求 1. 看懂較復雜的裝配圖，測繪復雜零件圖。
2. 根據工件的技術要求編制加工工藝。 3. 設計并繪制較簡單的工藝裝備圖。
4. 鉆削復雜工件上的小孔、斜孔、深孔、多孔、對接孔、相交孔，符合圖樣要求。 5. 復雜形狀工件的立體劃線。
6. 研磨帶錐度的檢驗心軸和高精度機床的主軸孔，接觸質量、精度、表面粗糙度符合技術要求。 7. 根據機械設備的技術要求，編制裝配工藝順序。
8. 旋轉零件和部件的動、靜平衡。 9. 在液壓試驗臺上進行各種液壓件性能試驗。
10. 裝配壓縮機、氣錘、壓力機和高壓泵等，符合技術要求 11. 裝配典型機床并檢查各項精度。 12. 根據工件質量和機床運轉情況，辨別機床工作。
3.鉗工裝 的標準
機械常識與鉗工技能教學基本要求- -機械常識與鉗工技能教學基本要求（106學時）一、課程性質和任務本課程是中等職業學校制冷和空調技術專業的基礎與技能主干專業課程。
其任務是使學生具備從事制冷和空調技術維修工作所必需的機械常識和鉗工技能，初步形成解決本專業涉及機械知識方面實際問題的能力，為學習其他專業知識和職業技能打下基礎。二、課程教學目標（一） 知識教學目標1. 掌握機械制圖國家標準常用規定；2. 掌握基本幾何體的三視圖特征，掌握用形體分析法識讀簡單機械圖，理解作簡單幾何體展開圖的基本方法；3. 了解公差配合及表面粗糙度的基本知識，了解簡單裝配圖的基本知識；4. 了解機械傳動的一般常識和機械密封與潤滑的作用和方法；5. 了解常用工程材料的性質和牌號；6. 了解鉗工在電子電器設備（產品）安裝與維修中的任務，掌握常用量具的維修及其使用方法。
（二） 能力培養目標1. 會正確使用常用制圖工具、制圖標準和手冊；2. 會識讀專業范圍內的一般機械圖；3. 掌握鉗工加工基本技能，掌握常用量具工具的使用；4. 能按圖進行基本的鉗工加工；5. 能按圖進行簡單部件的拆裝作業。（三） 思想教育目標1. 具有熱愛科學、實事求是的學風和創新意識、創新精神；2. 樹立質量意識與安全生產意識；3. 加強職業道德意識。
三、教學內容和要求基礎模塊（*選用模塊）（一） 機械制圖1. 機械圖樣的概念了解立體圖與視圖對應關系、特點，掌握三視圖（主視圖、俯視圖、左視圖） 的概念。2. 機械制圖的基本規定了解圖紙幅面及格式、比例、字體、圖線、尺寸標注。
3. 幾何作圖掌握繪圖工具的使用，了解常用等分方法和連接方法、斜度和錐度的畫法。4. 正投影與三視圖了解投影法的概念，掌握三視圖的形成及投影規律，掌握基本幾何體（柱體、錐體、臺體、球體） 的三視圖及簡單組合體的三視圖。
5. 圖樣的常用表達方法掌握基本視圖、剖視圖、剖面圖；*了解斜視圖、局部視圖、局部放大視圖。6. 標準件與常用件理解螺紋及其連接、鏈及其連接、銷及其連接、彈簧、滾動軸承。
7. 零件的幾何精度理解尺寸公差與配合的基本內容和要求；*了解形狀公差、位置公差和表面粗糙度的基本概念。8. 零件圖了解零件圖的基本內容、零件表達形式、識讀零件圖方法。
9. 裝配圖簡介了解裝配圖的內容、掌握識讀裝配圖的方法和步驟。*10. 其他圖樣了解展開圖展開方法（平行線法展開、放射線法展開、三角形法展開） ，了解焊接圖的焊接規定畫法、焊縫代號及標注，了解鉚鏈接圖的規定畫法、代號及標注。
（二） 常用工程材料1. 金屬材料的性能了解金屬材料的物理性能、機械性能、工藝性能。2. 常用金屬材料了解鋼的種類、碳素結構鋼、優質碳素結構鋼、碳素工具鋼、鑄鐵、有色金屬及其合金、特種鋼的規格、性能、用途。
*3. 工程塑料了解塑料基本性能、通用塑料及工程塑料簡介。（三） 常用機械傳動1. 摩擦傳動了解摩擦傳動工作原理、傳動比；理解帶傳動工作原理、傳動比；理解摩擦傳動應用實例。
2. 齒輪傳動了解齒輪傳動工作原理、齒輪傳動種類、齒輪傳動比及其傳動特點。3. 蝸桿傳動了解蝸桿傳動工作原理、傳動比、傳動特點；理解蝸桿傳動應用實例。
*4. 螺旋傳動了解螺旋傳動原理、特點、螺旋傳動位移計算。*5. 機械潤滑與密封了解機械潤滑的目的、潤滑劑的作用、常用潤滑劑及其選用、常用潤滑方法；機械密封的目的、常用密封方式。
實踐教學模塊1. 鉗工入門熟悉鉗工工作場地的常用設備（鉗臺、虎鉗、砂輪機、鉆床等） ，了解鉗工實訓的任務，牢記鉗工實訓的安全技術規則。2. 常用量具了解常用量具類型及長度單位基準，掌握游標卡尺、千分尺的使用與維護方法。
3. 劃線了解劃線的種類，熟悉劃線工具及其使用方法，掌握基本線條的劃法，能進行一般零件的平面劃線。4. 鏨削熟悉鏨削工具及其使用方法，能正確鏨切板料、棒料，會鏨削技術要求不高的平面。
5. 鋸割能使用手鋸，掌握鋸割板料、棒料、管料的方法和要領。6. 銼削了解銼刀結構、分類和規格，會正確選用和使用銼刀，掌握平面銼削的方法，會銼削簡單平面立體。
7. 鉆孔和锪孔了解鉆床、鉆頭和锪鉆結構，能正確操作鉆床或臺鉆，熟練掌握鉆頭的裝卸，能在工件上進行鉆孔或锪孔。8. 攻絲與套絲了解攻絲和套絲工具的結構性能，能正確使用攻絲和套絲工具，掌握攻絲和套絲的方法，會正確計算攻螺紋前底孔尺寸和套絲前圓桿尺寸。
*9. 矯正與彎曲了解矯正和彎曲的一般方法，會對板料、棒材及線材等一般材料進行矯正和彎曲，能正確計算彎曲前的毛坯尺寸。10. 螺紋連接與鉚接了解螺紋連接的要求、螺紋連接的工具，掌握螺紋連接與拆卸方法；了解鉚接要求、鉚接工具，了解鉚接方法和鉚接拆卸方法。
*11. 鈑金制作常識了解咬縫、卷邊、放邊的種類和方法。*12. 綜合實訓制作六角螺母實訓，制作外卡鉗，制作空調用彎管（用薄板制作） 。

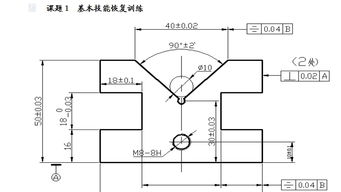

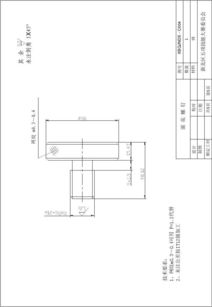

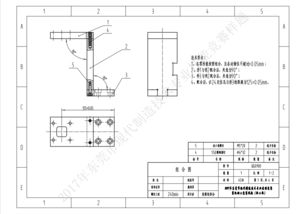

4.裝配鉗工圖紙有那些符號代表什么意思
1、直線度（——） ，是限制實際直線對理想直線變動量的一項指標。它是針對直線發生不直而提出的要求。
2、圓度（○） ，是限制實際圓對理想圓變動量的一項指標。它是對具有圓柱面（包括圓面、球面）的零件，在一正截面（與軸線垂直的面）內的圓形輪廓要求。
3、圓柱度（/○/） ，是限制實際圓柱面對理想圓柱面變動量的一項指標。它控制了圓柱體橫截面和軸截面內的各項形狀誤差，如圓度、素線直線度、軸線直線度等。圓柱度是圓柱體各項形狀誤差的綜合指標。
擴展資料：
《技術制圖 圖線》中規定了15種基本線型，每種基本線型的變形有四種。圖線的寬度（用d表示）分為粗線、中粗線、細線三種，其比例關系是4:2:1。機械圖樣上多采用兩種線寬。建筑圖樣上可以采用三種線寬。
寬度為0.18mm的圖線在圖樣復制中往往不清晰，盡量不采用。在機械圖樣中仍采用GB4457.4-84中規定的8種線型：粗實線、細實線、波浪線、雙折線、虛線、粗點劃線、細點劃線、雙點劃線。
參考資料來源：百度百科-機械制圖
