電學大全(電工基礎視頻教程)

1.電工基礎視頻教程

PLC ( Programmable Logical Controller)可編程控制器在機電領域用的很廣，大部分設備或產線的自動化控制會用PLC單元或總線來完成。

現在的PLC編程，不管是三菱的還是西門子的，都很少用編程器了，都是直接在電腦上用專用軟件完成。所以，電腦的使用知識就不用說了，另外，必須要了解工業傳動過程，還要有比較好的電工電子學的基礎，理解繼電器的工作原理，知道各種傳感器的信號特點和應用。

要實現PLC總線結構的應用，還要知道必要的通訊知識。 PLC 也叫可編程控制器，要學好PLC的編程首先得學會PLC的組成和結構特點。

PLC輸入、輸出和控制器三部分組成，控制器是核心，輸入、輸出是關鍵。輸入、輸出有數字信號和模擬信號兩種，模擬信號的編程比較復雜。

PLC是很簡單的啊，梯形圖一目了然，那個常開，哪個長閉，還有定時，都不用象單片機里一樣再設定了，而且抗干擾能力也強，你要學，再弄懂程序含義后建議多看別人寫的程序，對你幫助很大，再說，PLC的內核就是單片機，另外你實在看不懂不是還有語句表嗎，和匯編有點接近，可以試試。 既然是從零開始，那就要學得非常仔細，因為細節決定許多問題，在由就是要學好硬件知識，這是學PLC變程的基礎。

然后一定要自己做實驗，把上面的例子都做了，千萬不要覺得辛苦，因為你是從零開始的。學編程還需要一點點天賦，悟性一定要好，平時可以再看看相關的論文，不一定要看懂，看出來他想干什莫就行了。

要想學好PLC，首先必須把低 PLC編程壓電器（電力拖動）的基礎學扎實，那么什么是低壓電器呢？低壓電器通常是指工作交流電壓小于1200V，直流電壓小于1500V的電路起控制作用的電路叫做低壓電器. 一 低壓電器的的分類： 1.按其用途或或所控制對象分類： （1）低壓配電電器 這類電器包括刀開關，轉換開關，熔斷器和 自動開關等.主要用于低壓配電系統中，要求在系統發生故障的情況下動作準確 ，工作可靠. （2）低壓控制電器 包括接觸器，控制繼電器，主令開關，啟動器和電磁鐵等.主要用于電力拖動自動控制系統和用電系統中，要求壽命長，體積小且工作可靠. 2.低壓電器按動作方式分類： （1）自動電器 自動電器是按照外來的信號或某個物理量的變化而自動動作的電器，如接觸器，繼電器等. （2）非自動電器 是通過人工或外力直接而操作而動的電器，如按鈕行程開關等. 3.按電器的執行機能分類： 按電器的執行機能可分為有觸點電器和無觸點電器.有觸點的電器包括開關，按鈕等.無觸點電器有晶閘管，IGBT管等. 二 主令電器 主令電器屬于控制電器，是用來發在指令的低壓操作電器. （1） 控制按鈕 控制按鈕是一種結構簡單，應用廣泛的主令電器.由按鈕帽，復位彈簧，橋式觸點和外殼組成. （2） 常開和常閉 定義：斷開時叫常開（動合），接通時叫常閉（動斷） 控制按鈕在外力的作用下，首先斷開常閉觸點，然后在接通常開觸點.復位時，常開觸點先斷開，常閉觸點后閉合.一般以紅色表示停止按鈕，綠色表示啟動按鈕. （3） 行程開關 行程開關又稱限位開關，一般由執行元件，操作及外殼組成，行程開關的種類很多，按結構分直動式，微動式，滾動式. （4） 霍而接近開關開關的結構工作原理 它主要由霍而元件，穩壓電路，放大器，施密特觸發器OC門等電路構成，通常集成在一個芯片上.當外加磁場強度超過規定的工作點時，OC門由高電阻態變?yōu)閷?dǎo)通狀態，輸出變?yōu)榈碗娖剑?dāng)外加磁場強度低于釋放點時，OC門重新變?yōu)楦咦钁B(tài)，輸出高電平.那什么是霍爾接進開關？定義：在一的距離（幾毫米至十幾毫米）內檢測物體有無的傳感器稱為接進開關. （5）光電開關 光電開關是用來檢測物體靠近，通過等狀態的光電傳感器.光電開關可分為遮斷型和反射型. PLC在工業自動化中現已經成了必不可少的一部分，它的應用較為廣泛，因它的使用簡單，穩定性好，功能比較強大，價格也為適中，他比一般的工控系統的成本相比要低的多，編程也較為方便，它可以用于溫度、邏輯、濕度、壓力、比量、運算、人機等很多種控制系統中，現代工業中80%都使用PLC控制的；如果PLC學好了找份好點的工作也并不為難事。 學習不是很難，對設備和自動化有些靈性就沒問題。

學好了三菱或西門子的PLC以后工作很好找，因為PLC在工業控制上應用很廣，可以在提供自動化設備的廠家工作，也可以在應用自動化設備的廠家工作，還可以專門做軟件和系統設計，只要你能獨擋一面，薪金很高的！在北京、天津就可以，天津的環境和機會更多些。

2.電學的基本知識

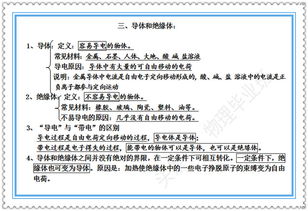

電學知識總結 一， 電路 電流的形成：電荷的定向移動形成電流.（任何電荷的定向移動都會形成電流）. 電流的方向：從電源正極流向負極. 電源：能提供持續電流（或電壓）的裝置. 電源是把其他形式的能轉化為電能.如干電池是把化學能轉化為電能.發電機則由機械能轉化為電能. 有持續電流的條件：必須有電源和電路閉合. 導體：容易導電的物體叫導體.如：金屬，人體，大地，鹽水溶液等. 絕緣體：不容易導電的物體叫絕緣體.如：玻璃，陶瓷，塑料，油，純水等. 電路組成：由電源，導線，開關和用電器組成. 路有三種狀態：（1）通路：接通的電路叫通路；（2）開路：斷開的電路叫開路（有時也叫斷路）；（3）短路：直接把導線接在電源兩極上的電路叫短路. 電路圖：用符號表示電路連接的圖叫電路圖. 串聯：把元件逐個順序連接起來，叫串聯.（任意處斷開，電流都會消失） 并聯：把元件并列地連接起來，叫并聯.（各個支路是互不影響的） 二， 電流 國際單位：安培（A）；常用：毫安（mA），微安（ A）,1安培=1000毫安=1000000微安. 測量電流的儀表是：電流表，它的使用規則是：①電流表要串聯在電路中；②電流要從"+"接線柱入，從"-"接線柱出；③被測電流不要超過電流表的量程；④絕對不允許不經過用電器而把電流表連到電源的兩極上. 實驗室中常用的電流表有兩個量程：①0~0.6安，每小格表示的電流值是0.02安；②0~3安，每小格表示的電流值是0.1安. 三， 電壓 電壓（U）：電壓是使電路中形成電流的原因，電源是提供電壓的裝置. 國際單位：伏特（V）；常用：千伏（KV），毫伏（mV）.1千伏=1000伏=1000000毫伏. 測量電壓的儀表是：電壓表，使用規則：①電壓表要并聯在電路中；②電流要從"+"接線柱入，從"-"接線柱出；③被測電壓不要超過電壓表的量程； 實驗室常用電壓表有兩個量程：①0~3伏，每小格表示的電壓值是0.1伏； ②0~15伏，每小格表示的電壓值是0.5伏. 熟記的電壓值：①1節干電池的電壓1.5伏；②1節鉛蓄電池電壓是2伏；③家庭照明電壓為220伏；④安全電壓是：不高于36伏（有些教材中為24伏，但通常情況下指天氣晴朗時不高于36伏，陰雨天時不高于12伏）；⑤工業電壓380伏. 四， 電阻 電阻（R）：表示導體對電流的阻礙作用.（導體如果對電流的阻礙作用越大，那么電阻就越大，而通過導體的電流就越?。? 國際單位：歐姆（Ω）；常用：兆歐（MΩ），千歐（KΩ）；1兆歐=1000千歐； 1千歐=1000歐. 決定電阻大小的因素：材料，長度，橫截面積和溫度（R與它的U和I無關）. 滑動變阻器： 原理：改變電阻線在電路中的長度來改變電阻的. 作用：通過改變接入電路中的電阻來改變電路中的電流和電壓. 銘牌：如一個滑動變阻器標有"50Ω 2A"表示的意義是：最大阻值是50Ω，允許通過的最大電流是2A. 正確使用：a，應串聯在電路中使用；b，接線要"一上一下"；c，通電前應把阻值調至最大的地方. 五， 歐姆定律 歐姆定律：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比. 公式： 式中單位：I→安（A）;U→伏（V）;R→歐（Ω）. 公式的理解：①公式中的I,U和R必須是在同一段電路中；②I,U和R中已知任意的兩個量就可求另一個量；③計算時單位要統一. 歐姆定律的應用： ①同一電阻的阻值不變，與電流和電壓無關，其電流隨電壓增大而增大.（R=U/I） ②當電壓不變時，電阻越大，則通過的電流就越小.（I=U/R） ③當電流一定時，電阻越大，則電阻兩端的電壓就越大.（U=IR） 電阻的串聯有以下幾個特點：（指R1,R2串聯，串得越多，電阻越大） ①電流：I=I1=I2（串聯電路中各處的電流相等） ②電壓：U=U1+U2（總電壓等于各處電壓之和） ③電阻：R=R1+R2（總電阻等于各電阻之和）如果n個等值電阻串聯，則有R總=nR ④ 分壓作用：=；計算U1,U2，可用：； ⑤ 比例關系：電流：I1:I2=1:1 (Q是熱量) 電阻的并聯有以下幾個特點：（指R1,R2并聯，并得越多，電阻越?。?①電流：I=I1+I2（干路電流等于各支路電流之和） ②電壓：U=U1=U2（干路電壓等于各支路電壓） ③電阻：（總電阻的倒數等于各電阻的倒數和）如果n個等值電阻并聯，則有R總=R ④分流作用：；計算I1,I2可用：； ⑤比例關系：電壓：U1:U2=1:1 ,(Q是熱量) 六， 電功和電功率 1. 電功（W）：電能轉化成其他形式能的多少叫電功， 2.功的國際單位：焦耳.常用：度（千瓦時），1度=1千瓦時=3.6*106焦耳. 3.測量電功的工具：電能表 4.電功公式：W=Pt=UIt（式中單位W→焦（J）;U→伏（V）;I→安（A）;t→秒）. 利用W=UIt計算時注意：①式中的W.U.I和t是在同一段電路；②計算時單位要統一；③已知任意的三個量都可以求出第四個量.還有公式：=I2Rt 電功率（P）：表示電流做功的快慢.國際單位：瓦特（W）；常用：千瓦 公式：式中單位P→瓦;W→焦；t→秒；U→伏（V）,I→安（A） 利用計算時單位要統一，①如果W用焦，t用秒，則P的單位是瓦；②如果W用千瓦時，t用小時，則P的單位是千瓦. 10.計算電功率還可用右公式：P=I2R和P=U2/R 11.額定電壓（U0）：用電器正常工作的電壓.另有：額定電流 12.額定功率（P0）：用電器在額。

3.電學基本知識

節點電流定律即基爾霍夫電流定律（Kirchhoff's Current Law，簡記為KCL）可表述為：對于任一集中參數電路中的任一節點，在任一時刻，流出（或流入）該節點的所有支路電流的代數和等于零。

KCL適用于任何集中參數電路，他與元件的性質無關。

KCL通常適用于集中參數電路的節點，但對電路中任一割集（或閉合面）也是成立的，即：對于任一集中參數電路中的任一割集（或閉合面），在任一時刻，流出（或流入）該割集（或閉合面）的所有之路電流的代數和等于零。

節點電壓定律即基爾霍夫電壓定律（Kirchhoff's Current Law，簡記為KVL）可表述為：對于任一集中參數電路中的任一回路，在任一時刻，沿該回路所有支路電壓的代數和等于零。

疊加原理（superposition theorem）可表述為：在線性電阻電路中，任一電壓或電流都是電路中各個獨立電源單獨作用時，在該處產生的電壓或電流的疊加。

使用疊加定理時應注意以下幾點：

1.疊加定理適用于線性電路，不適用于非線性電路。

2.在進行疊加的各分電路中，不作用的電壓源置零，將電壓源兩端用短路代替；不作用的電流源置零，將電流源兩端用開路代替。電路中所有電阻都不予更動，受控電源仍保留在各分電路中。

3.疊加時各分電路中的電壓和電流的參考方向取為與原電路中的相同。取和時，應注意各分量前的“+”，“-”號。

4.原電路的功率不等于按各分電路計算所得功率的疊加，即功率不滿足疊加定理。

等效電源定理其實就是戴維寧定理和諾頓定理。

戴維寧定理（Thevenin's theorem）可表述為：任何線性含源一端口電阻電路N，就其端口而言，可以用一個電壓源Uoc與一個電阻Ro的串聯組合（戴維寧電路）來等效。其中，電壓源的電壓Uoc等于電路N的開路電壓；電阻Ro等于將N內的全部獨立電源置零后所得電路No的等效電阻。

諾頓定理（Norton's theorem）可表述為：任何線性含源一端口電阻電路N，就其端口而言，可以用一個電流源isc與一個電導Go并聯組合（諾頓電路）來等效。其中，電流源的電流isc等于原電路N的短路電流；電導Go等于將N內的全部獨立電源置零后所得電路No的等效電導。

在實際求解時，如果計算所得到的戴維寧電路的等效電阻為零，則該一端口電路的等效諾頓電路不存在；如果計算得到的諾頓電路的等效電導為零，則該一端口電路的等效戴維寧電路不存在。

剛好考研復習專業課電路，趁在腦中還熱騰騰的就答了，也算是對自己復習效果的檢驗吧，呵呵
