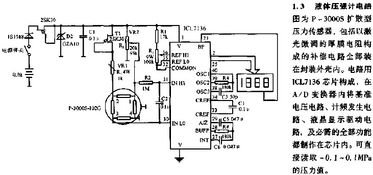

電工電路圖入門(電工初學者的)
1.電工初學者的基礎知識
這就多了
一 .電工基礎知識入門
1. 直流電路
電路
電路的定義： 就是電流通過的途徑
電路的組成： 電路由電源、負載、導線、開關組成 內電路： 負載、導線、開關 外電路： 電源內部的一段電路 負載： 所有電器
電源： 能將其它形式的能量轉換成電能的設備
1. 基本物理量
1.2.1 電流
1.2.1.1 電流的形成： 導體中的自由電子在電場力的作用下作有規則的定
向運動就形成電流.
1.2.1.2 電流具備的條件： 一是有電位差，二是電路一定要閉合.
1.2.1.3 電流強度： 電流的大小用電流強度來表示，基數值等于單位時間內
通過導體截面的電荷量，計算公式為I
Qt
其中Q為電荷量（庫侖）； t為時間（秒/s）; I為電流強度
1.2.1.4 電流強度的單位是 ―安‖，用字母 ―A‖表示.常用單位有： 千安
(KA)、安（A）、毫安（mA） 、微安（uA）
1KA = 103A 1A = 103mA 1mA = 103uA
1.2.1.5 直流電流（恒定電流）的大小和方向不隨時間的變化而變化，用大
寫字母 ―I‖表示，簡稱直流電.
1.2.2 電壓
1.2.2.1 電壓的形成： 物體帶電后具有一定的電位，在電路中任意兩點之間的
電位差，稱為該兩點的電壓.
1.2.2.2 電壓的方向： 一是高電位指向低電位； 二是電位隨參考點不同而改
變.
2.電工基本知識
一 .電工基礎知識1. 直流電路 電路 電路的定義： 就是電流通過的途徑 電路的組成： 電路由電源、負載、導線、開關組成 內電路： 負載、導線、開關 外電路： 電源內部的一段電路 負載： 所有電器 電源： 能將其它形式的能量轉換成電能的設備基本物理量1.2.1 電流1.2.1.1 電流的形成： 導體中的自由電子在電場力的作用下作有規則的定向運動就形成電流.1.2.1.2 電流具備的條件： 一是有電位差，二是電路一定要閉合.1.2.1.3 電流強度： 電流的大小用電流強度來表示，基數值等于單位時間內通過導體截面的電荷量，計算公式為 其中Q為電荷量（庫侖）； t為時間（秒/s）; I為電流強度1.2.1.4 電流強度的單位是 “安”，用字母 “A”表示.常用單位有： 千安（KA）、安（A）、毫安（mA） 、微安（uA）1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流電流（恒定電流）的大小和方向不隨時間的變化而變化，用大寫字母 “I”表示，簡稱直流電.1.2.2 電壓1.2.2.1 電壓的形成： 物體帶電后具有一定的電位，在電路中任意兩點之間的電位差，稱為該兩點的電壓.1.2.2.2 電壓的方向： 一是高電位指向低電位； 二是電位隨參考點不同而改變.1.2.2.3 電壓的單位是 “伏特”，用字母 “U”表示.常用單位有： 千伏（KV） 、伏（V）、毫伏（mV） 、微伏（uV）1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 電動勢1.2.3.1 電動勢的定義： 一個電源能夠使電流持續不斷沿電路流動，就是因?yàn)樗苁闺娐穬啥司S持一定的電位差.這種電路兩端產生和維持電位差的能力就叫電源電動勢.1.2.3.2 電動勢的單位是 “伏”，用字母 “E”表示.計算公式為 （該公式表明電源將其它形式的能轉化成電能的能力）其中A為外力所作的功，Q為電荷量，E為電動勢.1.2.3.3 電源內電動勢的方向： 由低電位移向高電位1.2.4 電阻1.2.4.1 電阻的定義： 自由電子在物體中移動受到其它電子的阻礙，對于這種導電所表現的能力就叫電阻.1.2.4.2 電阻的單位是 “歐姆”，用字母 “R”表示.1.2.4.3 電阻的計算方式為： 其中l(wèi)為導體長度，s為截面積，ρ為材料電阻率銅ρ=0.017鋁ρ=0.028歐姆定律1.3.1 歐姆定律是表示電壓、電流、電阻三者關系的基本定律.1.3.2 部分電路歐姆定律： 電路中通過電阻的電流，與電阻兩端所加的電壓成正比，與電阻成反比，稱為部分歐姆定律.計算公式為 U = IR1.3.3 全電路歐姆定律： 在閉合電路中（包括電源），電路中的電流與電源的電動勢成正比，與電路中負載電阻及電源內阻之和成反比，稱全電路歐姆定律.計算公式為 其中R為外電阻，r0為內電阻，E為電動勢電路的連接（串連、并連、混連）1.4.1 串聯電路1.4.1.1 電阻串聯將電阻首尾依次相連，但電流只有一條通路的連接方法.1.4.1.2 電路串聯的特點為電流與總電流相等，即I = I1 = I2 = I3…總電壓等于各電阻上電壓之和，即 U = U1 + U2 + U3…總電阻等于負載電阻之和，即 R = R1 + R2 + R3…各電阻上電壓降之比等于其電阻比，即 ， ， …1.4.1.3 電源串聯： 將前一個電源的負極和后一個電源的正極依次連接起來.特點： 可以獲得較大的電壓與電源.計算公式為E = E1 + E2 + E3 +…+ Enr0 = r01 + r02 + r03 +…+ r0n1.4.2 并聯電路1.4.2.1 電阻的并聯： 將電路中若干個電阻并列連接起來的接法，稱為電阻并聯.1.4.2.2 并聯電路的特點： 各電阻兩端的電壓均相等，即U1 = U2 = U3 = … = Un； 電路的總電流等于電路中各支路電流之總和，即I = I1 + I2 + I3 + … + In； 電路總電阻R的倒數等于各支路電阻倒數之和，即 .并聯負載愈多，總電阻愈小，供應電流愈大，負荷愈重.1.4.2.3 通過各支路的電流與各自電阻成反比，即 1.4.2.4 電源的并聯：把所有電源的正極連接起來作為電源的正極，把所有電源的負極連接起來作為電源的負極，然后接到電路中，稱為電源并聯.1.4.2.5 并聯電源的條件：一是電源的電勢相等；二是每個電源的內電阻相同.1.4.2.6 并聯電源的特點：能獲得較大的電流，即外電路的電流等于流過各電源的電流之和.1.4.3 混聯電路1.4.3.1 定義： 電路中即有元件的串聯又有元件的并聯稱為混聯電路1.4.3.2 混聯電路的計算： 先求出各元件串聯和并聯的電阻值，再計算電路的點電阻值；由電路總電阻值和電路的端電壓，根據歐姆定律計算出電路的總電流；根據元件串聯的分壓關系和元件并聯的分流關系，逐步推算出各部分的電流和電壓.電功和電功率 電功 電流所作的功叫做電功，用符號 “A”表示.電功的大小與電路中的電流、電壓及通電時間成正比，計算公式為 A = UIT =I2RT 電功及電能量的單位名稱是焦耳，用符號 “J”表示；也稱千瓦/時，用符號 “KWH”表示. 1KWH=3.6MJ電功率 電流在單位時間內所作的功叫電功率，用符號 “P”表示.計算公式為 電功率單位名稱為 “瓦”或 “千瓦”，用符號 “W”或 “KW”表示；也可稱 “馬力.1馬力=736W 1KW = 1.36馬力電流的熱效應、短路 電流的熱效應 定義： 電流通過導體時，由于自由電子的碰撞，電能不斷的轉變?yōu)闊崮?這種電流通過導體時會發生熱的現象，稱為電流的熱效應. 電與熱的轉化關系其計算公式為 其中Q為導體產生的熱量，W為消耗的電能.短路 定義： 電源通向負載的兩根導線，不以。
3.初級電工基礎知識
一， 通用部分 1， 什麼叫電路？電流所經過的路徑叫電路。
電路的組成一般由電源，負載和連接部分（導線，開關，熔斷器）等組成。2， 什麼叫電源？電源是一種將非電能轉換成電能的裝置。
3， 什麼叫負載？負載是取用電能的裝置，也就是用電設備。連接部分是用來連接電源與負載，構成電流通路的中間環節，是用來輸送，分配和控制電能的。
4， 電流的基本概念是什麼？電荷有規則的定向流動，就形成電流，習慣上規定正電荷移動的方向?yàn)殡娏鞯膶?shí)際方向。電流方向不變的電路稱為直流電路。
單位時間內通過導體任一橫截面的電量叫電流（強度），用符號I表示。電流（強度）的單位是安培（A），大電流單位常用千安（KA）表示，小電流單位常用毫安（mA），微安（μA）表示。
1KA=1000A1A=1000 mA1 mA=1000μA5， 電壓的基本性質？1） 兩點間的電壓具有惟一確定的數值。2） 兩點間的電壓只與這兩點的位置有關，與電荷移動的路徑無關。
3） 電壓有正，負之分，它與標志的參考電壓方向有關。4） 沿電路中任一閉合回路行走一圈，各段電壓的和恒為零。
電壓的單位是伏特（V），根據不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）為單位。1KV=1000V1V=1000 mV1mV=1000μV6， 電阻的概念是什麼？導體對電流起阻礙作用的能力稱為電阻，用符號R表示，當電壓為1伏，電流為1安時，導體的電阻即為1歐姆（Ω），常用的單位千歐（KΩ），兆歐（MΩ）。
1 MΩ=1000 KΩ1 KΩ=1000Ω7， 什麼是部分電路的歐姆定律？流過電路的電流與電路兩端的電壓成正比，而與該電路的電阻成反比，這個關系叫做歐姆定律。用公式表示為 I=U/R 式中：I——電流（A）;U——電壓（V）;R——電阻（Ω）。
部分電路的歐姆定律反映了部分電路中電壓，電流和電阻的相互關系，它是分析和計算部分電路的主要依據。8， 什麼是全電路的歐姆定律？ S I 帶有一個電動勢的全電路圖： r0 U R E 圖中r0是電源的內阻；當導線的電阻可以忽略不計時，負載電阻R就是外電路的電阻；E表示電源的電動勢。
S表示開關；I表示電流；U表示電源兩端的電壓。當開關S閉和接通時，電路中將有電流流通，根據部分電路歐姆定律，在外電路負載電阻R上的電阻壓降等于I*R=U，而在內電路中電源內阻r0上的電壓降為U0=I*r0。
所以，全電路歐姆定律的數學表達式為：E=U+ U0=IR+I r0 式中電流I=E/(R+ r0) 式中：E——電源電勢（V）;R——外電路電阻（Ω）；r0——電源內阻（Ω）。全電路歐姆定律的定義是：在閉合回路中，電流的大小與電流的電動勢成正比，而與整個電路的內外電阻之和成反比。
換句話講，IR=E-I r0，即 U= E-I r0，該式表明電源兩端的電壓U要隨電流的增加而下降。因?yàn)殡娏髟酱?，電源?nèi)阻壓降I r0也越大，所以電源兩端輸出的電壓U就降低。
電源都有內阻，內阻越大，隨著電流的變化，電源輸出電壓的變化也越大。當電源的內阻很?。ㄏ鄬?duì)負載電阻而言）時，內阻壓降可以忽略不計，則可認為U= E-I r0≈E，即電源的端電壓近似等于電源的電動勢。
9， 交流電的三要素是什麼？最大值，周期（或頻率），初相位。10，提高功率因數的意義是什麼？提高供電設備的利用率。
提高輸電效率。改善電壓質量。
11， 什麼叫欠補償？過補償？完全補償？欠補償表示電流I滯后電壓U，電路呈感性負載時的工作狀態。此時電路功率因數低，需要進行補償。
過補償表示電流I超前電壓U，電路呈容性負載時的工作狀態。此時電路電壓升高，需要減少補償或退出補償。
完全補償表示電壓U與電流I同相，電路呈阻性負載時的工作狀態。由于負載情況比較復雜，電路不可能達到完全補償。
二， 配電工基礎知識1， 什麼是電力網？由各種電壓等級的輸電線路和各種類型的變電所連接而成的網絡叫電力網。2， 電力網的分類？電力網按其在電力系統中的作用不同，分為輸電網和配電網兩種類型。
輸電網是以高電壓甚至超高壓將發電廠，變電所或變電所之間連接起來的送電網絡，所以又可稱為電力網中的主網架。配電網是直接將電能送到用戶的網絡。
配電網的電壓因用戶的不同需要而又分為：高壓配電網（指35KV及以上電壓）；中壓配電網（10KV,6KV,3KV電壓）；低壓配電網（220V,380V電壓）。3， 本公司的電力網屬于那種類型？本公司的電力網均屬于配電網類型。
分為中壓配電網（總降壓站110KV/10KV）；低壓配電網（車間降壓站10KV/380V）兩種類型。4， 變壓器的調壓方式？變壓器的調壓方式分為無勵磁調壓和有載調壓兩種。
無勵磁調壓是在變壓器一，二次側都脫離電源的情況下，變換高壓側分接頭來改變繞組匝數進行調壓的。有載調壓是利用有載分接開關，在保證不切斷負載電流的情況下，變換高壓繞組分接頭，來改變高壓匝數進行調壓的。
5， 本公司的變壓器的調壓方式？總降壓站110KV/10KV采用的是有載調壓方式；車間降壓站10KV/380V采用的是無勵磁調壓方式。6， 變壓器的運行溫度與溫升范圍有那些規定？變壓器繞組的極限工作溫度為105℃（周?chē)諝鉁囟茸罡?0℃時）；變壓器上層油溫最高不超過95℃；控制上層油溫不應超過85℃。
變壓器繞組的工作溫升為65℃（周?chē)?/p>
4.電工基本知識
一 .電工基礎知識1.直流電路電路電路的定義： 就是電流通過的途徑電路的組成： 電路由電源、負載、導線、開關組成內電路： 負載、導線、開關外電路： 電源內部的一段電路負載： 所有電器電源： 能將其它形式的能量轉換成電能的設備基本物理量1.2.1 電流1.2.1.1 電流的形成： 導體中的自由電子在電場力的作用下作有規則的定向運動就形成電流.1.2.1.2 電流具備的條件： 一是有電位差，二是電路一定要閉合.1.2.1.3 電流強度： 電流的大小用電流強度來表示，基數值等于單位時間內通過導體截面的電荷量，計算公式為 其中Q為電荷量（庫侖）； t為時間（秒/s）; I為電流強度1.2.1.4電流強度的單位是 “安”，用字母 “A”表示.1.2.1.5直流電流（恒定電流）的大小和方向不隨時間的變化而變化，用大寫字母 “I”表示，簡稱直流電.1.2.2 電壓1.2.2.1 電壓的形成： 物體帶電后具有一定的電位，在電路中任意兩點之間的電位差，稱為該兩點的電壓.1.2.2.2 電壓的方向： 一是高電位指向低電位； 二是電位隨參考點不同而改變.1.2.2.3 電壓的單位是 “伏特”，用字母 “U”表示.常用單位有： 千伏（KV） 、伏（V）、毫伏（mV） 、微伏（uV）1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 電動勢1.2.3.1 電動勢的定義： 一個電源能夠使電流持續不斷沿電路流動，就是因?yàn)樗苁闺娐穬啥司S持一定的電位差.這種電路兩端產生和維持電位差的能力就叫電源電動勢.1.2.3.2 電動勢的單位是 “伏”，用字母 “E”表示.計算公式為 （該公式表明電源將其它形式的能轉化成電能的能力）其中A為外力所作的功，Q為電荷量，E為電動勢.1.2.3.3 電源內電動勢的方向： 由低電位移向高電位1.2.4 電阻1.2.4.1 電阻的定義： 自由電子在物體中移動受到其它電子的阻礙，對于這種導電所表現的能力就叫電阻.1.2.4.2 電阻的單位是 “歐姆”，用字母 “R”表示.1.2.4.3 電阻的計算方式為： 其中l(wèi)為導體長度，s為截面積，ρ為材料電阻率銅ρ=0.017鋁ρ=0.028歐姆定律1.3.1 歐姆定律是表示電壓、電流、電阻三者關系的基本定律.1.3.2 部分電路歐姆定律： 電路中通過電阻的電流，與電阻兩端所加的電壓成正比，與電阻成反比，稱為部分歐姆定律.計算公式為 U = IR1.3.3全電路歐姆定律： 在閉合電路中（包括電源），電路中的電流與電源的電動勢成正比，與電路中負載電阻及電源內阻之和成反比，稱全電路歐姆定律.計算公式為 其中R為外電阻，r0為內電阻，E為電動勢電路的連接（串連、并連、混連）1.4.1串聯電路1.4.1.1電阻串聯將電阻首尾依次相連，但電流只有一條通路的連接方法.1.4.1.2電路串聯的特點為電流與總電流相等，即I = I1 = I2 = I3…總電壓等于各電阻上電壓之和，即 U = U1 + U2 + U3…總電阻等于負載電阻之和，即 R = R1 + R2 + R3…各電阻上電壓降之比等于其電阻比，即 ， ， …1.4.1.3電源串聯： 將前一個電源的負極和后一個電源的正極依次連接起來.特點： 可以獲得較大的電壓與電源.計算公式為E = E1 + E2 + E3 +…+ Enr0 = r01 + r02 + r03 +…+ r0n1.4.2并聯電路1.4.2.1電阻的并聯： 將電路中若干個電阻并列連接起來的接法，稱為電阻并聯.1.4.2.2并聯電路的特點： 各電阻兩端的電壓均相等，即U1 = U2 = U3 = … = Un； 電路的總電流等于電路中各支路電流之總和，即I = I1 + I2 + I3 + … + In； 電路總電阻R的倒數等于各支路電阻倒數之和，即 .并聯負載愈多，總電阻愈小，供應電流愈大，負荷愈重.1.4.2.3通過各支路的電流與各自電阻成反比，即 1.4.2.4電源的并聯：把所有電源的正極連接起來作為電源的正極，把所有電源的負極連接起來作為電源的負極，然后接到電路中，稱為電源并聯.1.4.2.5并聯電源的條件：一是電源的電勢相等；二是每個電源的內電阻相同.1.4.2.6并聯電源的特點：能獲得較大的電流，即外電路的電流等于流過各電源的電流之和.1.4.3混聯電路1.4.3.1定義： 電路中即有元件的串聯又有元件的并聯稱為混聯電路1.4.3.2混聯電路的計算： 先求出各元件串聯和并聯的電阻值，再計算電路的點電阻值；由電路總電阻值和電路的端電壓，根據歐姆定律計算出電路的總電流；根據元件串聯的分壓關系和元件并聯的分流關系，逐步推算出各部分的電流和電壓.電功和電功率電功電流所作的功叫做電功，用符號 “A”表示.電功的大小與電路中的電流、電壓及通電時間成正比，計算公式為 A = UIT =I2RT電功及電能量的單位名稱是焦耳，用符號 “J”表示；也稱千瓦/時，用符號 “KWH”表示. 1KWH=3.6MJ電功率電流在單位時間內所作的功叫電功率，用符號 “P”表示.計算公式為 電功率單位名稱為 “瓦”或 “千瓦”，用符號 “W”或 “KW”表示；也可稱 “馬力.1馬力=736W 1KW = 1.36馬力電流的熱效應、短路電流的熱效應定義： 電流通過導體時，由于自由電子的碰撞，電能不斷的轉變?yōu)闊崮?這種電流通過導體時會發生熱的現象，稱為電流的熱效應.電與熱的轉化關系其計算公式為 其中Q為導體產生的熱量，W為消耗的電能.短路定義： 電源通向負載的兩根導線，不以過負載而相互直接接通.該現象稱之為短路.短路分析： 電阻（R） 變小，電流（I）加大，用公式表示為 短路的危害： 溫度升高。
5.電工知識大全
電工知識有電路、電源、負載、電流的基本概念、電壓的基本性質等。
1、電路電流所經過的路徑叫電路。電路的組成一般由電源，負載和連接部分（導線，開關，熔斷器）等組成。
2、電源電源是一種將非電能轉換成電能的裝置。 3、負載負載是取用電能的裝置，也就是用電設備。
連接部分是用來連接電源與負載，構成電流通路的中間環節，是用來輸送，分配和控制電能的。 4、電流的基本概念電荷有規則的定向流動，就形成電流，習慣上規定正電荷移動的方向?yàn)殡娏鞯膶?shí)際方向。
電流方向不變的電路稱為直流電路。 單位時間內通過導體任一橫截面的電量叫電流（強度），用符號I表示。
5、電壓的基本性質（1） 兩點間的電壓具有惟一確定的數值。（2）兩點間的電壓只與這兩點的位置有關，與電荷移動的路徑無關。
（3） 電壓有正，負之分，它與標志的參考電壓方向有關。（4）沿電路中任一閉合回路行走一圈，各段電壓的和恒為零。
擴展資料：通常電工分為：外線電工、內線電工、安裝電工、維修電工、運行值班電工、儀表電工等多種，他們之間各自獨立又互相聯系。1、外線電工外線電工是指從事架空線路、室外變配電裝置、電纜線路安裝的電工。
一般大型的變配電站，外線電工較多。2、內線電工內線電工是指從事室內變配電裝置、室內照明及動力電氣線路、室內電氣設備及元件安裝的電工。
如配電室內的高低壓開關柜、配電柜的安裝等。3、調整試驗電工調整試驗電工是指從事對電氣設備元件及線路進行調整試驗并進行送電試車、試運行的電工。
6.電工基礎知識
工礦企事業單位維修電工技術知識 實用電工數學 第一章 指數第二章 三角函數第三章 正弦量的向量云算第四章 復數第五章 對稱分量法 電工基礎 第一章 直流電路的基本概念第二章 直流電路的分析計算第三章 電容器第四章 電磁和電磁感應第五章 正弦交流電路第六章 三相正弦交流電路 電子技術基礎 第一章 半導體器件第二章 放大器分析基礎第三章 交流放大器第四章 負反饋放大器第五章 正弦波振蕩器第六章 直接耦合放大器第七章 集成運算放大器及其應用第八章 直流穩壓電源第九章 可控整流電路 電工安全技術 第一章 用電安全概述第二章 安全制度第三章 接地與接零第四章 防火與防爆第五章 防雷保護第六章 特殊防護第七章 觸電救護第八章 安全用具 工礦企事業單位電器設備的維護與修理 第一部分 變壓器與交直流電機第一章 變壓器第二章 直流電機第三章 異步電動機第四章 同步發電機 第二部分 電力拖動與高低壓電器 第五章 電力拖動第六章 高壓電器第七章 低壓電器 第三部分 二次接線與繼電保護 第八章 電氣絕緣試驗方法第九章 架空電力線路和變 配電所第十章 二次接線及繼電保護裝置 第四部分 電工儀表與測量技術 電器照明 第十一章 常用電工儀表第十二章 電器照明 工礦企事業單位維修電工 第一章 直流電路第二章 電與磁第三章 交流電路第四章 變壓器第五章 異步電動機第六章 直流電機第七章 低壓電器第八章 電力拖動第九章 電子技術基礎第十章 常用電工儀表第十一章 電氣絕緣第十二章 電氣非破壞性試驗第十三章 電器照明第十四章 安全用電。
7.電工初級基礎
一， 通用部分1， 什麼叫電路？電流所經過的路徑叫電路。
電路的組成一般由電源，負載和連接部分（導線，開關，熔斷器）等組成。2， 什麼叫電源？電源是一種將非電能轉換成電能的裝置。
3， 什麼叫負載？負載是取用電能的裝置，也就是用電設備。連接部分是用來連接電源與負載，構成電流通路的中間環節，是用來輸送，分配和控制電能的。
4， 電流的基本概念是什麼？電荷有規則的定向流動，就形成電流，習慣上規定正電荷移動的方向?yàn)殡娏鞯膶?shí)際方向。電流方向不變的電路稱為直流電路。
單位時間內通過導體任一橫截面的電量叫電流（強度），用符號I表示。電流（強度）的單位是安培（A），大電流單位常用千安（KA）表示，小電流單位常用毫安（mA），微安（μA）表示。
1KA=1000A1A=1000 mA1 mA=1000μA5， 電壓的基本性質？1） 兩點間的電壓具有惟一確定的數值。2） 兩點間的電壓只與這兩點的位置有關，與電荷移動的路徑無關。
3） 電壓有正，負之分，它與標志的參考電壓方向有關。4） 沿電路中任一閉合回路行走一圈，各段電壓的和恒為零。
電壓的單位是伏特（V），根據不同的需要，也用千伏（KV），毫伏（mV）和微伏（μV）為單位。1KV=1000V1V=1000 mV1mV=1000μV6， 電阻的概念是什麼？導體對電流起阻礙作用的能力稱為電阻，用符號R表示，當電壓為1伏，電流為1安時，導體的電阻即為1歐姆（Ω），常用的單位千歐（KΩ），兆歐（MΩ）。
1 MΩ=1000 KΩ1 KΩ=1000Ω7， 什麼是部分電路的歐姆定律？流過電路的電流與電路兩端的電壓成正比，而與該電路的電阻成反比，這個關系叫做歐姆定律。用公式表示為 I=U/R式中：I——電流（A）;U——電壓（V）;R——電阻（Ω）。
部分電路的歐姆定律反映了部分電路中電壓，電流和電阻的相互關系，它是分析和計算部分電路的主要依據。8， 什麼是全電路的歐姆定律？ S I帶有一個電動勢的全電路圖： r0 U R E圖中r0是電源的內阻；當導線的電阻可以忽略不計時，負載電阻R就是外電路的電阻；E表示電源的電動勢。
S表示開關；I表示電流；U表示電源兩端的電壓。當開關S閉和接通時，電路中將有電流流通，根據部分電路歐姆定律，在外電路負載電阻R上的電阻壓降等于I*R=U，而在內電路中電源內阻r0上的電壓降為U0=I*r0。
所以，全電路歐姆定律的數學表達式為：E=U+ U0=IR+I r0 式中電流I=E/(R+ r0)式中：E——電源電勢（V）;R——外電路電阻（Ω）；r0——電源內阻（Ω）。全電路歐姆定律的定義是：在閉合回路中，電流的大小與電流的電動勢成正比，而與整個電路的內外電阻之和成反比。
換句話講，IR=E-I r0，即 U= E-I r0，該式表明電源兩端的電壓U要隨電流的增加而下降。因?yàn)殡娏髟酱?，電源?nèi)阻壓降I r0也越大，所以電源兩端輸出的電壓U就降低。
電源都有內阻，內阻越大，隨著電流的變化，電源輸出電壓的變化也越大。當電源的內阻很?。ㄏ鄬?duì)負載電阻而言）時，內阻壓降可以忽略不計，則可認為U= E-I r0≈E，即電源的端電壓近似等于電源的電動勢。
9， 交流電的三要素是什麼？最大值，周期（或頻率），初相位。10，提高功率因數的意義是什麼？提高供電設備的利用率。
提高輸電效率。改善電壓質量。
11， 什麼叫欠補償？過補償？完全補償？欠補償表示電流I滯后電壓U，電路呈感性負載時的工作狀態。此時電路功率因數低，需要進行補償。
過補償表示電流I超前電壓U，電路呈容性負載時的工作狀態。此時電路電壓升高，需要減少補償或退出補償。
完全補償表示電壓U與電流I同相，電路呈阻性負載時的工作狀態。由于負載情況比較復雜，電路不可能達到完全補償。
二， 配電工基礎知識1， 什麼是電力網？由各種電壓等級的輸電線路和各種類型的變電所連接而成的網絡叫電力網。2， 電力網的分類？電力網按其在電力系統中的作用不同，分為輸電網和配電網兩種類型。
輸電網是以高電壓甚至超高壓將發電廠，變電所或變電所之間連接起來的送電網絡，所以又可稱為電力網中的主網架。配電網是直接將電能送到用戶的網絡。
配電網的電壓因用戶的不同需要而又分為：高壓配電網（指35KV及以上電壓）；中壓配電網（10KV,6KV,3KV電壓）；低壓配電網（220V,380V電壓）。3， 本公司的電力網屬于那種類型？本公司的電力網均屬于配電網類型。
分為中壓配電網（總降壓站110KV/10KV）；低壓配電網（車間降壓站10KV/380V）兩種類型。4， 變壓器的調壓方式？變壓器的調壓方式分為無勵磁調壓和有載調壓兩種。
無勵磁調壓是在變壓器一，二次側都脫離電源的情況下，變換高壓側分接頭來改變繞組匝數進行調壓的。有載調壓是利用有載分接開關，在保證不切斷負載電流的情況下，變換高壓繞組分接頭，來改變高壓匝數進行調壓的。
5， 本公司的變壓器的調壓方式？總降壓站110KV/10KV采用的是有載調壓方式；車間降壓站10KV/380V采用的是無勵磁調壓方式。6， 變壓器的運行溫度與溫升范圍有那些規定？變壓器繞組的極限工作溫度為105℃（周?chē)諝鉁囟茸罡?0℃時）；變壓器上層油溫最高不超過95℃；控制上層油溫不應超過85℃。
變壓器繞組的工作溫升為65℃（周?chē)?/p>
