汽車電路圖教程(怎樣學會認識汽車和機械里面的電路圖)

1.怎樣學會認識汽車和機械里面的電路圖

首先，你應當具備基本的電工、電路、電子知識，不一定精通很深，但基本的原理應當知道； 其次，應當多學習一點各類知識，有道是“工夫在詩外”，每個行業都有自己的一些習慣，如：我們把對地短路通常叫做“短路”、“接地”等，但在汽車行業叫做“搭鐵”，只有多了解各行各業的東西，才能提高學習的效率； 如果主要是關注電路，應當廣泛的多看一些各種電路，有很多關于電路集錦方面的書，內容不是很深，但對于知識積累、觸類旁通還是很有好處的； 為了了解某方面的電路就只學習這方面的書從長期看不是一個好的學習方法，扎實的基礎、廣泛的知識、加點勤奮，你一定能學得好。

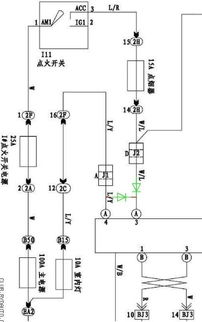

2.汽車電路圖的識圖方法

汽車電路圖的識讀方法 吳書龍 無錫汽車工程學校 江蘇無錫 214044 摘要：針對學生在從事汽車電子電器維修過程中對汽車電路圖識讀存在的問題，文章以帕薩特1.8 GSI(2005年款)汽車電路為例，介紹了汽車電路圖的組成，通過回路原則將電路簡化，讓學生充分熟悉整車電路圖，并能迅速準確根據汽車電路圖找出故障，從而及時準確判斷并排除電路故障。

關鍵詞：汽車電路圖；識讀；回路原則 汽車電路圖（以下簡稱電路圖）的識讀方法，在很多教材上均有詳盡的闡述，老師在課堂上也均十分詳盡地進行過講解。但是大多數學生對電路圖的識讀仍然是霧里看花、水中望月，無法將一張復雜電路看懂，更不能根據電路圖來判斷汽車電路的故障。

如果能將電路圖按一定規律進行簡化，并掌握識讀要領，那么一張詳盡的電路圖對學生進行電氣維修來說就是一種汽車故障的檢測工具。下面筆者結合實例來說明該如何識讀電路圖。

1.電路圖的組成 電路圖往往是錯綜復雜的，初學者要想看出電路的規律，首先應弄明白電路圖的主要組成部分。帕薩特1.8 GSI(2005年款)雙音喇叭及繼電器原廠電路如圖 1 所示。

圖1 帕薩特1.8 GSI(2005年款)電氣線路圖（1） 圖2 帕薩特1.8 GSI(2005年款)電氣線路圖（2） 圖3 帕薩特1.8 GSI(2005年款)電氣線路圖（3）1.1 中央繼電器盒電路 最上面的部分是中央繼電器盒電路，電路圖中以陰影部分表示。電路圖中同時標明了熔斷絲位置及容量、繼電器位置及編號、插腳號等。

在識讀之前要弄清楚幾根線。1.1.1電源線 汽車電路正常工作，必須具備良好的供電，所以看懂電源的來龍去脈非常關鍵。

查看電源就是要看清楚蓄電池的電源都供給了哪些元件。汽車電路的電源一般來說有常電源、條件電源兩種。

所謂常電源就是在蓄電池正常的情況下，均有規定電壓的電源線，30號線接蓄電池正極（圖1中紅色線），稱之為“常正電”。所謂條件電源就是在一定的條件下才有規定電壓的電源線，15號線（圖1中黑色線）。

點火開關D位于ON（接通）和ST（起動）檔時，30號電經點火開關接中央繼電器盒內的15號線，稱之為“鑰匙門來電”。1.1.2卸荷線75(X)線是卸荷線，霧燈、刮水器、風窗加熱等用電取自75(X)線，只有在點火開關D位于ON檔時X觸點繼電器J59才工作，30號電經X觸點繼電器觸點接通X線，而在點火開關位于ST（起動）檔起動發動機時X線斷電，使得即便上述大負荷用電器忘記關掉，它們也將自動斷電，從而保證發動機能順利起動。

1.1.3起動線50號線是起動線，點火開關位于ST（起動）檔時接通起動機。1.2 用電器及連線 中間部分是用電器和連線，包括用電器及其插腳名稱、開關、導線的顏色及截面積等。

1.3 搭鐵和電路編號 最下部橫線是搭鐵線，上面標有電路編號和搭鐵點位置。最下面搭鐵線的標號實際上是不存在的，它是為了方便標明在一頁畫不完的連線的另一端在何處而人為編制的。

如圖3在標號190的上方有一導線連接端[16]，則在電路標號16（圖2）的上方就可以找到[190]，以說明分開畫出的導線是一根導線。1.4 注釋部分 電路圖右側是注釋部分。

對圖中用電器、插腳及搭鐵點加以說明。2.回路原則 任何一個電器都處在一個完整的電流回路中，由電源、開關、熔絲、用電器和導線組成。

一般都是由電源正極經開關、熔斷器到用電器，然后再搭鐵回到電源的負極。2.1 原廠圖的識讀 首先，找到需要識讀的電路圖——雙音喇叭及繼電器電路圖（圖3）。

通過圖3可知，要想雙音喇叭工作，按下喇叭按鈕時只要喇叭繼電器控制線圈得電閉合即可。喇叭繼電器的線圈受75號線控制。

如上所述，75號線為卸荷線，與X觸點繼電器J59相連（圖1）。只有在點火開關D位于ON檔時X觸點繼電器J59才工作，點火開關受30號線控制到蓄電池正極；同時，與接線a相連。

因a線是向右拐，說明連接到了圖2。由圖2可知，a線與保險絲盒相連；由圖3可知，喇叭繼電器主電路在標號190的上方有一導線連接端[16]，則在電路標號16（圖2）的上方就可以找到[190]。

即a線與S24025A保險絲相連。2.2 電路圖的簡化 通過對原廠電路圖的識讀發現，要想看懂電路中各個部件與電路的聯系和關系比較難。

如果將與所要識讀的電路圖相關的元件及線路單獨畫出，再來識讀就顯得很直觀、簡單明了。通過對電路圖各部位的理解，將雙音喇叭及繼電器電路進行簡化，就可以得到一張如圖4所示電路圖，這就非常簡潔明了。

在該圖的基礎上，再來討論識讀電路的要領和找出電路中的規律就顯得非常容易了。圖4 簡化后的帕薩特1.8 GSI(2005年款)雙音喇叭及繼電器電路圖 D-點火開關 J59-X觸點繼電器 J4-喇叭繼電器 H-喇叭按鈕 H1-雙音喇叭 S240-保險絲3.識讀要領3.1 查找電源和搭鐵 在識讀電路圖時一定要看懂電源的來龍去脈，查看電源就是要看清楚蓄電池的電源都供給了哪些元件。

查看搭鐵就是要看清楚電路中是直接搭鐵（31號線）還是間接搭鐵（在車身上的位置）。3.2 牢記回路原則 通過查看電源線和搭鐵線，可以了解一個電路的基本構成，但是并沒有體現出電路的內在聯系和規律。

因此根據回路原則看哪些元件共用一根線。圖4繼電器J59得電回路：蓄電池正極→30號線→點火開關。

3.汽車電路圖怎么看 怎么樣才能看的懂

汽車電路圖常見的表達方式有線路圖、原理圖和線束圖等三種。

一、【線路圖】的判讀要點： 1. 對該車所使用的電器設備結構、原理有一定的了解，對其電器設備規范比較清楚； 2. 通過識讀認清該車所有電器設備的名稱、數量以及它們在汽車上的實際安裝位置； 3. 通過識讀認清該車每一種電器設備的接線柱的數量、名稱，了解每一接線柱的實際意義。 二、【原理圖】的判讀要點： 1.識讀各電器設備的各接線柱分別和哪些電路設備的哪個接線柱相連； 2.識讀電路設備所處的分線路走向； 3.識讀分線路上的開關、保險裝置、繼電器結構和作用。

三、【線束圖】的判讀要點： 1.認清整車共有幾組線束、各線束名稱以及各線束在汽車上的實際安裝位置。 2.認清每一線束上的枝叉通向車上哪個電器設備、每一礌礌辟啡轉獨辨掃玻激分枝叉有幾根導線、它們的顏色與標號以及它們各連接到電器的哪個接線柱上； 3.認清有哪些插接件，它們應該與哪個電器設備上的插接器相連接。

4.汽車維修電路基礎知識、

汽車機電技術的涉及面非常之廣泛，它不僅包含機械和電子的所有基礎知識，還跟物理、化學等方面的知識緊密相連，可以說是自然科學的濃縮和具體體現。

因此，學習汽車電路維修不僅僅是“電路”的問題，更重要的是汽車的基本構成和原理。了解了這些構成和原理后才能知道為什么需要“電”的配合，如何配合、如何配合更合理。

所以，在學汽車電路之前必須先對汽車的機械部分要有一定的了解和理解，再去掌握電路中的每一個元器件的結構和原理，圍繞著“電和磁”的關系將電路的每一個獨立部分進行分析，再將這些單獨部分逐步關聯起來。

5.怎樣學汽車電路

再復雜的汽車電路都是由許多單回路并聯而成的，由于每個單回路都比較簡單，中間環節與用電器是串聯在一起的，因此無需很深的理論基礎，正常的人都可以學會。

剛開始學汽車電路首先知道汽車上有多少用電器，裝在哪里，分別是干什么的，然后再搞明白每個用電器相關聯的中間環節。比如車內頂燈電路：電源通過保險器后來到頂燈燈泡（用電器）的一端，燈泡的另一端分兩路，一路連接頂燈開關，一路去車門開關；頂燈開關及車門開關的另一端分別搭鐵，這樣就形成了由頂燈開關控制的兩個狀態，開車門時頂燈亮，關車門后也可以進行控制。

當你了解了每個單回路后才有條件去學習汽車電器的基本原理與工作條件，學習與回路回路之間的關聯，去分析回路可能發生的故障，否則學起來很空、很累。

6.如何正確使用汽車電路圖

汽車電路圖的識讀 隨著汽車電子技術的發展，汽車電路圖變得越來越復雜、越來越重要，因此如何快速而準確地識讀汽車電路圖是許多汽車維修人員常常感到頭疼的事情。汽車電路圖常見的表達方式有線路圖、原理圖和線束圖等3種。線路圖的特點 線路圖是傳統的汽車電路圖表達方式，它將汽車電器在車上的實際位置相對應地用外形簡圖表示在電路圖上，再用線條將電路、開關、保險裝置等和這些電器一一連接起來。 線路圖的特點是：由于電器設備的外形和實際位置都和原車一致，因此，查找線路時，導線中的分支、接點很容易找到，線路的走向和車上實際使用的線束的走向基本一致。其缺點是：線條密集、縱橫交錯，導致讀圖和查找、分析故障時，非常不方便。 識讀線路圖的要點是： 1. 對該車所使用的電器設備結構、原理有一定的了解，對其電器設備規范比較清楚； 2. 通過識讀認清該車所有電器設備的名稱、數量以及它們在汽車上的實際安裝位置； 3. 通過識讀認清該車每一種電器設備的接線柱的數量、名稱，了解每一接線柱的實際意義。 。。 /forum/showprint.asp?topic_id=3086&forum_id=36

參考資料： /forum/showprint.asp?topic_id=3086&forum_id=36
