繼電保護專業(繼電保護的基本知識)

1.繼電保護的基本知識

繼電保護

科技名詞定義

中文名稱：繼電保護 英文名稱：relay protection 定義1：對電力系統中發生的故障或異常情況進行檢測，從而發出報警信號，或直接將故障部分隔離、切除的一種重要措施。 所屬學科：電力（一級學科）；繼電保護與自動化（二級學科） 定義2：對運行中電力系統的設備和線路，在一定范圍內經常監測有無發生異?；蚴鹿是闆r，并能發出跳閘命令或信號的自動裝置。 所屬學科：水利科技（一級學科）；水力發電（二級學科）；水電站電氣回路及變電設備（三級學科）

名稱解釋

protective relay,power system protection 研究電力系統故障和危及安全運行的異常工況，以探討其對策的反事故自動化措施。因在其發展過程中曾主要用有觸點的繼電器來保護電力系統及其元件（發電機、變壓器、輸電線路等），使之免遭損害，所以沿稱繼電保護?；救蝿?wù)是：當電力系統發生故障或異常工況時，在可能實現的最短時間和最小區域內，自動將故障設備從系統中切除，或發出信號由值班人員消除異常工況根源，以減輕或避免設備的損壞和對相鄰地區供電的影響。

基本性能

繼電保護的正確工作不僅有力地提高電力系統運行的安全可靠性，并且正確使用繼電保護技術和裝置，還可能在滿足系統技術條件的前提下降低一次設備的投資。繼電保護為完成其功能，必須具備以下5個基本性能。 ①安全性：繼電保護裝置應在不該動作時可靠地不動作，即不應發生誤動作現象。 ②可靠性：繼電保護裝置應在該動作時可靠地動作，即不應發生拒動作現象。 ③快速性：繼電保護裝置應能以可能的最短時限將故障部分或異常工況從系統中切除或消除。 ④選擇性：繼電保護裝置應在可能的最小區間將故障部分從系統中切除，以保證最大限度地向無故障部分繼續供電。 ⑤靈敏性：表示繼電保護裝置反映故障的能力。通常以靈敏系數klm表示。靈敏系數有兩種表達方式，即反映故障參量上升的保護靈敏系數，klm=保護區內金屬性短路時故障參量的最小計算值/保護的動作參量；反映故障參量下降的保護靈敏系數，klm=保護的動作參量/保護區內金屬性短路時故障參量的最大計算值。 繼電保護須具備的 5個性能彼此緊密聯系。在選擇保護方案時，還應注意經濟性。所謂經濟性，不僅指保護裝置的設備投資和運行維護費，還必須考慮由于保護裝置不完善而發生誤動或拒動時對國民經濟所造成的損失。

分類

繼電保護可按以下4種方式分類。 ①按被保護對象分類，有輸電線保護和主設備保護（如發電機、變壓器、母線、電抗器、電容器等保護）。 ②按保護功能分類，有短路故障保護和異常運行保護。前者又可分為主保護、后備保護和輔助保護；后者又可分為過負荷保護、失磁保護、失步保護、低頻保護、非全相運行保護等。 ③按保護裝置進行比較和運算處理的信號量分類，有模擬式保護和數字式保護。一切機電型、整流型、晶體管型和集成電路型（運算放大器）保護裝置，它們直接反映輸入信號的連續模擬量，均屬模擬式保護；采用微處理機和微型計算機的保護裝置，它們反應的是將模擬量經采樣和模/數轉換后的離散數字量，這是數字式保護。 ④按保護動作原理分類，有過電流保護、低電壓保護、過電壓保護、功率方向保護、距離保護、差動保護、高頻（載波）保護等。

基本任務

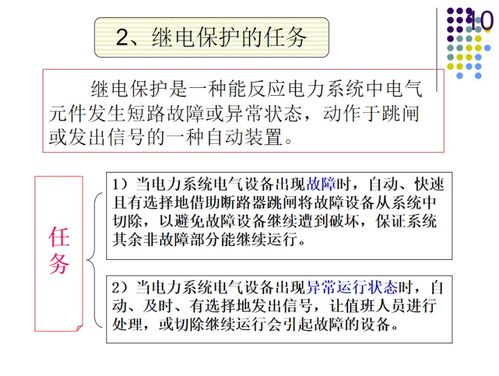

電力系統繼電保護的基本任務是：當電力系統發生故障或異常工況時，在可能實現的最短時間和最小區域內自動將故障設備從系統中切除，或者給出信號由值班人員消除異常工況的根源，以減輕或避免設備的損壞和對相鄰地區供電的影響。

2.繼電保護人員應掌握哪些知識

先入門，跟著老師傅多看多動手，多請教老師傅，不懂的就問，從簡單的電動機控制回路開始，熟悉原理圖，展開圖，安裝接線圖，然后再看線路的保護圖紙，從實戰出發，慢慢的就會了，掌握了技術自己就會干了，積攢經驗，當然理論不能少，學校少了工作中結合實際補上。

在有了一定基礎之后，現場所有圖紙都要記個大概，說明書要過目幾遍，還有及時國家技術標準和反措必須掌握，之后要積極參加技術改造，方案措施編制，修改圖紙規程，慢慢的你就成了技術員了，再學習一些管理知識，班組管理制度，你就能當班長了。

掌握知識有：

:(1)高壓用戶繼電保護與自動裝置及電測儀表的工作原理和用途。

(2) 高壓用戶電氣設備交接與預防性試驗以及繼電保護與自動整定值的有關規定。

(3) 備用電源自投裝置的基本要求。

(4) 目前檢查高壓真空斷路器的真空度常用的方法，出現什么情況應更換真空泡。

(5) 設備絕緣和測量直流電阻的知識。

(6) 了解直流操作的反時限過流保護原理圖。

(7) 高壓用戶服務的負荷性質、重點耗電部位以及需要保安電力的條件和范圍。

(8) 調節負荷節電、改善功率因數和提高用電安全水平的基本方法。

3.學習《繼電保護》之前需要掌握哪些知識

電力系統繼電保護與自動化

培養目標及就業方向：培養德、智、體、美諸方面全面發展的電力系統繼電保護方面的應用型高級工程技術人才。畢業生可從事發電廠、變電站及其它供用電企業的繼電保護和自動裝置的運行、維護、管理、調試、安裝及局部整定計算等技術工作。通過三年的學習，使學生掌握電力系統繼電保護工作應具備的基礎理論知識和必備的各種專業技能；具備良好的外語和計算機應用能力。

主要課程：英語、高等數學、計算機語言、電路、電磁學、電子技術基礎、電力電子學、電機原理、單片原理及應用、電力系統工程、電力系統故障分析、繼電保護基礎、自控原理與自動裝置、微機保護、二次回路、電氣運行管理和繼電保護測試技術等。

4.請問 繼電保護 專業入門需要學習些什么

《電力系統分析》、《繼電保護原理》。如果只是入門的話，先看《繼電保護原理》。你最好懂初級的知識再去現場，否則你會感覺一頭霧水?。?！

參考資料：網上+個人見解

電氣工程及其自動化專業

專業簡介

業務培養目標：本專業培養能夠從事與電氣工程有關的系統運行、自動控制 、電力電子技術、信息處理、試驗分析、研制開發、經濟管理以及電子與計算機技術應用等 領域工作的寬口徑“復合型”高級工程技術人才。

業務培養要求：本專業學生主要學習電工技術、電子技術、信息控制、計算機技術等方面較寬廣的工程技術基礎和一定的專業知識。本專業主要特點是強弱電結合、電工技術與電子技術相結合、軟件與硬件結合、元件與系統結合，學生受到電工電子、信息控制及計算機技術方面的基本訓練，具有解決電氣工程技術分析與控制技術問題的基本能力。

主干學科：電氣工程、計算機科學與技術、控制科學與工程

主要課程：電路原理、電子技術基礎、電機學、電力電子技術、電力拖動與 控制、計算機技術（語言、軟件基礎、硬件基礎、單片機等）、信號與系統、控制理論。高年級根據社會需要學習柔性的、適應性強、覆蓋面寬的專業課及專業選修課等

主要實踐性教學環節：包括電路與電子技術實驗、電子工藝實習、金工實習、計算機軟件實踐及硬件實踐、課程設計、生產實習、畢業設計。

主要專業實驗：電機與控制實驗、電氣工程系統實驗、電力電子實驗等

5.繼電保護原理知識問答

二次回路的定義 [編輯本段] 由二次設備互相連接，構成對一次設備進行監測、控制、調節和保護的電氣回路稱為二次回路。

在詞典中的解釋：在電氣系統中由互感器的次級繞組、測量監視儀器、繼電器、自動裝置等通過控制電纜聯成的電路。用以控制、保護、調節、測量和監視一次回路中各參數和各元件的工作狀況。

用于監視測量表計、控制操作信號、繼電保護和自動裝置等所組成電氣連接的回路均稱為二次回路或稱二次接線。二次回路的組成 [編輯本段] 指對一次設備的工作進行監視、控制、測量、調節和保護，所配置的如：測量?jī)x表、繼電器、控制和信號元件，自動裝置、繼電保護裝置、電流、電壓互感器等，按一定的要求連接在一起所構成的電氣回路，稱為二次接線或稱為二次回路。

一次回路的組成由發電機、變壓器、電力電纜、斷路器、隔離開關、電壓、電流互感器、避雷器等構成的電路，稱為一次接線或稱為主接線。二次回路的分類 [編輯本段] A、按電源性質分：交流電流回路---由電流互感器（TA）二次側供電給測量?jī)x表及繼電器的電流線圈等所有電流元件的全部回路。

交流電壓回路---由電壓互感器（TV）二次側及三相五柱電壓互感器開口三角經升壓變壓器轉換為220V供電給測量?jī)x表及繼電器等所有電壓線圈以及信號電源等。 直流回路---使用所變輸出經變壓、整流后的直流電源。

蓄電池---適用于大、中型變、配電所，投資成本高，占地面積大。 B、按用途區分：測量回路、繼電保護回路、開關控制及信號回路、斷路器和隔離開關的電氣閉鎖 回路、操作電源回路。

操動回路---包括從操動（作）電源到斷路器分、合閘線圈之間的所有有關元件，如：熔斷器、控制開關、中間繼電器的觸點和線圈、接線端子等。 信號回路---包括光字牌回路、音響回路（警鈴、電笛），是由信號繼電器及保護元件到中央信號盤或由操動機構到中央信號盤。

二次回路識圖 [編輯本段] 常用的繼電保護接線圖包括：繼電保護的原理接線圈、二次回路原理展開圖、施工圖（又稱背面接線圖）、盤面布置圖。 （1）、看圖： A、"先看一次，后看二次"。

一次：斷路器、隔離開關、電流、電壓互感器、變壓器等。了解這些設備的功能及常用的保護方式，如變壓器一般需要裝過電流保護、電流速斷保護、過負荷保護等，掌握各種保護的基本原理；再查找一、二次設備的轉換、傳遞元件，一次變化對二次變化的影響等。

B、"看完交流，看直流"。指先看二次接線圖的交流回路，以及電氣量變化的特點，再由交流量的"因"查找出直流回路的"果"。

一般交流回路較簡單。 C、"交流看電源、直流找線圈"。

指交流回路一般從電源入手，包含交流電流、交流電壓回路兩部分；先找出由哪個電流互感器或哪一組電壓互感器供電（電流源、電壓源），變換的電流、電壓量所起的作用，它們與直流回路的關系、相應的電氣量由哪些繼電器反映出來。 D、"線圈對應查觸頭，觸頭連成一條線"。

指找出繼電器的線圈后，再找出與其相應的觸頭所在的回路，一般由觸頭再連成另一回路；此回路中又可能串接有其它的繼電器線圈，由其它繼電器的線圈又引起它的觸頭接通另一回路，直至完成二次回路預先設置的邏輯功能。 E、"上下左右順序看，屏外設備接著連"。

主要針對展開圖、端子排圖及屏后設備安裝圖。原則上由上向下、由左向右看，同時結合屏外的設備一起看。

（2）、原理圖：對于與二次回路直接相連的一次接線部分繪成三線形式，而其余部分則以單線圖表達。原理圖多用于對繼電保護裝置和自動裝置的原理學習和分析或作為二次回路設計的原始依據。

A、原理圖的儀表和繼電器都是以整體形式的設備圖形符號表示的，但不畫出其內部的電路圖，只畫出觸點的連接。 B、原理圖是將二次部分的電流回路、電壓回路、直流回路和一次回路圖繪制在一起；特點是能使讀圖人對整個裝置的構成有一個整體的概念，并可清楚地了解二次回路各設備間的電氣聯系和動作原理。

C、缺點：對二次接線的某些細節表示不全面，沒有元件的內部接線。端子排號碼和回路編號、導線的表示僅一部分，并且只標出直流電源的極性等。

（3）、展開圖：展開圖和原理圖是同一接線的兩種表達方式。"直觀性好" A、將二次回路的設備展開表示，分成交流電流、交流電壓回路，直流回路，信號回路。

B、將不同的設備按電路要求連接，形成各自獨立的電路。 C、同一設備（電器元件）的線圈、觸點，采用相同的文字符號表示，同類設備較多時，采用數字序號。

D、展開圖的右側以文字說明回路的用途。 E、展開圖中所有元器件的觸點都以常態表示，即沒有發生動作。

（4）、安裝接線圖（屏背面接線圖）：以展開圖、屏面布置圖、端子排圖為依據。（由制造廠繪制） A、屏背面展開圖---以屏的結構在安裝接線圖上展開為平面圖來表示。

屏背面部分裝設儀表、控制開關、信號設備和繼電器；屏側面裝設端子排；屏頂?shù)谋趁婊騻?cè)面裝設小母線、熔斷器、附加電阻、小刀開關、警鈴、蜂鳴器等。 B、屏上設備布置的一般規定---最上為繼電器，中為中間繼電器，時間繼電器，下部為經常需要調試的繼電器（方向、差動、重合閘等）。
