靜電浪涌(靜電常識)

1.靜電 常識

靜電是一種客觀的自然現象，在許多方面，如接觸，摩擦，沖流，這樣的基本過程可以概括為如下產生：接觸轉移→充電→→雙層形成→電荷分離。

設備或人體靜電的幾千伏到幾十到幾十萬伏，在正常工作條件下，往往高達數百元至數千伏，人體由于自己的操作和接觸 - 分離因素，如摩擦或感應的其他對象，你可以把幾千伏甚至上萬伏的靜電靜電正在失去平衡的負電荷在局部地區，它是一種電能保留在表現對象具有的高電位，低功耗，小的電流，時間短。

靜電控制措施：靜電泄漏和耗散，靜電和靜電屏蔽和接地，增濕器。

所造成的靜電放電擊穿損壞是最常見和最嚴重的靜電危害，在電子工業中，它指向的硬故障和軟故障沉重的打擊，戴上一次性元件擊穿，燒毀或永久失效；軟擊穿會導致性能下降或設備的參數指標下降。

這個傳輸過程和存儲在生產過程中的靜電敏感元器件和印刷電路板放箱必須使用防靜電元件盒，周轉箱，周轉托盤，以防止損害造成由靜電的積累。防靜電屏蔽層必須被打包成一個成品包裝袋，包裝袋，包裝盒，筐等，以避免在運輸過程中的靜電損壞。

電子產品在生產過程中，其零部件，組件，成品經常與設備工具和其他聯系時，分離，摩擦靜電，必須使用防靜電周轉車墊，維修工具包，工具，工作椅，并通過適當?shù)慕拥?，靜電迅速泄放

摩擦起電和人體靜電危害的電子，微電子行業源，產生靜電的危害是不危害在于在靜電的積累和產生的靜電電荷放電帶電物體的周圍形成高壓靜電場，將產生機械效應，放電效應和靜電感應效應，因此必須加以控制。

灰塵顆粒漂浮在空氣中的靜電吸附到硅組件的機械效應，嚴重影響電子產品的質量，因此，必須采取防靜電措施，以凈化的空間。潔凈室的墻壁，天花板和地板防靜電除塵國家材料，操作人員和工件，器具也應采取一系列的靜電防護措施。

為了了解生產過程中靜電的電氣化區分在生產過程中靜電的影響程度和測試的靜電防護設備，設備質量需要測量靜電及相關參數。

靜電測量的靜電電壓，材料電阻，接地電阻，靜電關生命，靜電，靜電消除器消除電氣性能，面料電荷面密度測量。

靜電保護工作的一個系統工程，任何一個環節的疏漏或錯誤，會導致失敗的ESD保護，必須時刻警惕大家預防。

2.靜電小常識

靜電是一種客觀的自然現象，產生的方式很多，如接觸、磨擦、沖流等等.其產生的基本過程可歸納為：接觸→電荷→轉移→偶電層形成→電荷分離.

1、出門前去洗個手，或者先把手放墻上抹一下去除靜電！還有盡量不穿花纖的衣服。

2、為避免靜電擊打，可用小金屬器件（如鑰匙）、棉抹布等先碰觸大門、門把、水龍頭、椅背、床欄等消除靜電，再用手觸及。

3、穿全棉的內衣。

4、準備下車的時候，用右手握住檔，然后用手指碰著下面鐵的部位，然后開車門，把左手放在車門有鐵的位置，但是左手別松，然后把右手放掉，下車，這時候你再用右手抓著門就不會被電到了~~哈。。接下去，用力一關，，搞定~~

5、對付靜電，我們可以采取“防”和“放”兩手?！胺馈保覀儜?yīng)該盡量選用純棉制品作為衣物和家居飾物的面料，盡量避免使用化纖地毯和以塑料為表面材料的家具，以防止摩擦起電。盡可能遠離諸如電視機、電冰箱之類的電器，以防止感應起電?！胺拧?，就是要增加濕度，使局部的靜電容易釋放。當你關上電視，離開電腦以后，應該馬上洗手洗臉，讓皮膚表面上的靜電荷在水中釋放掉。在冬天，要盡量選用高保濕的化妝品。常用加濕器。有人喜歡在室內飼養觀賞魚和水仙花也是調節室內濕度的一種好方法。

另外，推薦給您一個經濟實用的加濕方法：在暖氣下放置一盆水，用一條舊毛巾（或吸水好的布），一頭放在水里，一頭搭在暖氣上，這樣一晝夜可以向屋里蒸發大約三升水。如果每個暖氣都這樣做，整個房間就會感到濕潤宜人。您不妨試試。

6、勤洗澡、勤換衣服，能有效消除人體表面積聚的靜電。

3.防靜電知識,一些基礎的就行了,有用

一、靜電的產生： 靜電是一種客觀的自然現象，產生的方式多種，如接觸、摩擦等。

靜電的特點是高 電壓、低電量、小電流和作用時間短的特點。靜電就是一個靜止不動的帶電電荷，靜電大多數通常是由于摩擦和分離造成的，摩擦引起熱，促使材料內部中的分子活 躍起來，然后兩種物質被分離，電子從一種物質轉移到其它物質就可能發生了。

當電子轉移，缺乏或過多電子能創造一個電場，這個電場就是我們所知靜電。這個靜電場數量產生依賴于摩擦或分離的物質，依賴于摩擦或分離的數量，以及周圍環境的相對濕度。

在原子之間很容易轉移電子（或電荷）的物質稱之為導體。那些不能轉移電子（或電荷）的物質稱之為絕緣體。

不論導體還是絕緣體在靜電作用下都可能帶電荷。 人體自身的動作或與其他物體的接觸，分離，摩擦或感應等因素，可以產生幾千伏甚至上萬伏的靜電。

靜電在多個領域造成嚴重危害。摩擦起電和人體靜電是電子工業中的兩大危害。

生產過程中靜電防護的主要措施為靜電泄露、耗散、中和、增濕，屏蔽與接地。 人體靜電防護系統主要有防靜電手腕帶，腳腕帶，工作服、鞋襪、帽、手套或指套等組成，具有靜電泄露，中和與屏蔽等功能。

靜電防護工作是一項長期的系統工程，任何環節的失誤或疏漏，都將導致靜電防護工作的失敗。 二、靜電的危害： 靜電在我們的日常生活中可以說是無處不在，我們的身上和周圍就帶有很高的靜電電壓，幾千伏甚至幾萬伏。

平時可能體會不到，人走過化纖的地毯靜電大約是35000伏，翻閱塑料說明書大約7000伏，對于一些敏感儀器來講，這個電壓可能會是致命的危害。 靜電學主要研究靜電應用技術，如靜電除塵、靜電復印、靜電生物效應等。

更主要的是靜電防護技 術，如電子工業、石油工業、兵器工業、紡織工業、橡膠工業以及興航與軍事領域的靜電危害，尋求減少靜電造成的損失 近年來隨著科學技術的飛速發展、微電子技術的廣泛應用及電磁環境越來越復雜，靜電放電的電磁場效應如電磁干擾（EMI）及電磁兼容性（EMC）問題，已經 成為一個迫切需要解決的問題。 一方面，一些電阻率很高的高分子材料如塑料，橡膠等的制品的廣泛應用以及現代生產過程的高速化， 使得靜電能積累到很高的程度，另一方面，靜電敏感材料的生產和使用， 如輕質油品， 火藥， 固態電子器件等， 工礦企業部門受靜電的危害也越來越突出，靜電危害造成了相當嚴重的后果和損失。

它可以在不經意間將昂貴的電子器件擊穿，造成電子工業年損失達上百億美元。 在興航工業，靜電放電造成火箭和衛星發射失敗，干擾興航飛行器的運行。

1967年7月29日，美國Forrestal航空母艦上發生嚴重事故，一家A4飛 機上的導彈突然點火，造成了7200萬美元的損失，并損傷了134人，調查結果是導彈屏蔽接頭不合格，靜電引起了點火。1969年底在不到一個月的時間內 荷蘭、挪威、英國三艘20萬噸超級油輪洗艙時產生的靜電引起相繼發生爆炸。

我國今年來發生了很多靜電引發的火災和爆炸。 三、防靜電控制方法： 1.接地 接地對于減少在導體上產生的靜電荷是非常重要的，人體是導體，并且是主要靜電產生發源地。

因此，我們必須減少在接觸敏感防靜電元件或組件的人身上產生的靜電荷。預防在人體上產生靜電最好是通過人體接地。

幾種個人接地裝置： 在工業中，手腕帶是最常用的接地裝置。手腕帶將安全且有效地排走你身體上的靜電荷，合理地發揮一個手腕帶的作用需要合理地接觸皮膚。

一個臟的或松的手腕帶可能保留著漏走的靜電荷，使防靜電控制失效。導電的鞋類或腳接地可以被使用或補充手腕帶不足。

世紀偉業防靜電提供專業的防靜電產品。 導電或靜電耗散工作表面是一個靜電安全工作站必不可少的一部份，特別是那些用手組裝發生的地方，當使用手腕帶，對于干凈工作表面并且合適地接到一個公共點上接地是必要的，導電或靜電耗散材料能夠產生靜電荷，但是當合適地把他們接地后，他們可以有效地漏走靜電荷。

2.隔離 下一個概念是在儲存或運輸過程中隔離元氣件和組件。從帶電物體或帶電靜電場中隔離出來。

在儲存 或運輸過程中，絕緣體是最好的方式來阻止靜電釋放損傷發生。既然接地不能排走靜電荷或絕緣體，它是有必要從他們中隔離敏感元氣件和組件。

在靜止工作、出 貨、搬運區域減少常規塑膠和其它類型的絕緣體是最好方法從絕緣體中隔離產品。隔離也可通過限止進入整個工作區域或工作站來完成。

最后，我們利用這個事實，靜電荷不能進入由導體材料或?qū)w層做成的容器。這個效應被稱作法拉第杯效應。

在儲存和運輸電子元氣件或裝載線路板時，確保有近似法拉第杯特性的容器被使用，這些容器將會從靜電釋放擊傷當中隔離出來。 這種類型法拉第杯通常用在控制靜電釋放，它是金屬袋、導電袋、有蓋的周轉盒，這些法拉第杯可以攜帶這些在表面上的靜電荷并且在打開之前將它移走。

3.中和 由于接地和隔離將不能從絕緣體諸如人工合成的布或常規塑膠當中釋放電荷，所以中和就顯得重要了。從絕緣體中中和或移走在制程工作中自然產生的電荷，稱之為電離。

離子是存在于空氣中簡單帶電物質，離子是由。

4.靜電和雷擊的區別是什么呢

首先，產生的機理不同，靜電是由于生活環境帶來的，本身電壓很高，動輒幾千幾萬伏，但是電流很小，但是波頭的上升沿很高，IEC61000-4-2中定義，其電流首次上升沿為0.7~1ns之間，靜電可以通過傳導和輻射兩種方式影響設備。

雷擊浪涌是通過大氣放電感應在我們的通信線上的能量，電壓因線纜長度不同而異，但是量級是us級別的，頻率通常是在100khz左右，只能通過傳導影響我們的設備。8/20us為電流波，意思是8us能量到峰值的90%,20us時能量下降到峰值的一半。具體可以參見IEC61000-4-5.

5.靜電的相關知識

物質都是由分子構成，分子是由原子構成，原子中有帶負電荷的電子和帶正電荷的質子構成。在正常狀況下，一個原子的質子數與電子數數量相同，正負平衡，所以對外表現出不帶電的現象。但是電子環繞于原子核周圍，一經外力即脫離軌道，離開原來的原子而侵入其他的原子B,A原子因缺少電子數而帶有正電現象，稱為陽離子、B原子因增加電子數而呈帶負電現象，稱為陰離子。造成不平衡電子分布的原因即是電子受外力而脫離軌道，這個外力包含各種能量（如動能、位能、熱能、化學能……等）在日常生活中，任何兩個不同材質的物體接觸后再分離，即可產生靜電。

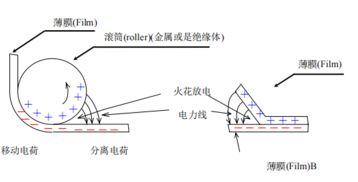

當兩個不同的物體相互接觸時就會使得一個物體失去一些電荷如電子轉移到另一個物體使其帶正電，而另一個體得到一些剩余電子的物體而帶負電。若在分離的過程中電荷難以中和，電荷就會積累使物體帶上靜電。所以物體與其它物體接觸后分離就會帶上靜電。通常在從一個物體上剝離一張塑料薄膜時就是一種典型的“接觸分離”起電，在日常生活中脫衣服產生的靜電也是“接觸分離”起電。

固體、液體甚至氣體都會因接觸分離而帶上靜電。這是因為氣體也是由分子、原子組成，當空氣流動時分子、原子也會發生“接觸分離”而起電。

我們都知道摩擦起電而很少聽說接觸起電。實質上摩擦起電是一種接觸又分離的造成正負電荷不平衡的過程。摩擦是一個不斷接觸與分離的過程。因此摩擦起電實質上是接觸分離起電。在日常生活，各類物體都可能由于移動或摩擦而產生靜電。
