高壓變配電(高壓的)
1.高壓的基礎知識
高壓開關柜、成套低壓配電柜及動力開關柜安裝一、工藝流程二、材料供應及注意事項本工程高壓開關柜型號為KYN28，共14面，其中斷路器柜9面，電壓互感器柜4面，翻線柜1面。
本工程中所有低壓配電柜按設計要求均選用GCS型，共計38面。其中電容柜6面。
此型配電柜結構緊湊，防護性能強。產品訂貨應選用原兩部定點認證廠家，設備訂貨宜按排在具備安裝條件時到貨，設備進場后，應存放在現場設備庫內，邀請甲方共同進行開箱檢查，制造廠的技術文件應齊全，型號、規格應符合設計要求，附件備件齊全。
柜體外觀應無損傷及變形，油漆完整無損，柜內部電器裝置及元件、絕緣瓷件齊全，無損傷及裂紋等缺陷。三、安裝前準備在安裝前先落實土建如下工作是否已經完成：（一）、屋頂、樓板是否已施工完成，屋面、地面是否有滲漏現象；（二）、配電房、設備房的室內裝飾工程是否已全面完成；（三）、各類預埋件是否已安裝完成，是否符合設備安裝條件；（四）、房間門窗是否安裝完成；（五）、設備安裝開始后不能再進行施工的其它工序是否全部完成。
高低壓柜安裝時，用叉車沿地下一層汽車坡道運到變配電室的最近距離后，改用人工倒鏈倒運，動力柜可用人力搬運，搬運過程中要固定牢靠，以防受力不均，柜體變形或損壞部件。五、基礎型鋼制作安裝根據圖紙要求，柜成排排列，安裝在基礎型鋼上，配電室選用槽10的型鋼。
制作時先將有彎的槽鋼矯平矯直，再按圖紙要求預制加工好基礎型鋼，并進行除銹?；A(chǔ)型鋼制好后，按圖紙所標位置配合土建工程進行預埋。
安裝基礎槽鋼時，應用水平尺找平、找正?；A(chǔ)槽鋼安裝的不平直度及水平度，每米長時應小于1mm，全長時應小于5mm。
埋設的配電柜的基礎槽鋼應做良好的接地。根據設計要求接地扁鋼，兩端分別與接地網進行焊接，焊接面為扁鋼寬度的2倍。
槽鋼上安裝柜體，柜找正時，柜與槽鋼之間采用0.5mm鐵片進行調整，但每處墊片最多不能超過3片。找平找正后，應盤面一致，排列整齊，柜與柜之間與柜體與側擋板均應用螺栓擰緊，柜之間接縫處的縫隙應小于2mm 柜基礎槽鋼的頂部與側面接縫處的允許安裝偏差如表：項 目 允 許偏 差 檢 驗方 法1 基 礎型 鋼 頂部平直度 每米（全長） 1(5) 各抽查5處。
拉吊線尺量或用塞尺測量。每項各檢測一點2 側面平直度 每米（全長） 1(5) 3 柜盤安裝 每米垂直度 1.5 4 盤頂垂直度 相鄰兩盤 2 成排 5 5 盤面平整度 相鄰兩盤 1 成排 5 6 盤間接縫 2 柜的接地應牢固良好。
每臺柜宜單獨與基礎型鋼做接地連接，每臺柜從后面左下部的基礎型鋼側面焊上鼻子，用不小于6mm2銅導線與柜上的接地端子連接牢固。各柜之間采用母線連接，母線矯正、下料、加工、安裝涂色刷油等均采用規范要求。
配電柜就位后一律采用螺栓與基礎槽鋼壓接固定，嚴禁直接焊接。配電柜單獨排列或成排排列時，其垂直度、水平度偏差以及盤面偏差和盤柜間接縫的總體偏差應滿足下表要求：序 號 項 目 允許偏差1 垂直度（每米） <1.52 水平度 相鄰兩盤頂部 <2 成排盤頂部 <53 盤面偏差 相鄰兩盤邊 <1 成排盤面 <54 盤 間 接 縫 <2本工程中所有的配電柜內均分設工作零母排（N）及保護零母排（PE）以便分別壓接工作零線、保護零線，配電柜的門不論門上是否有電器元件一律采用黃、綠雙色軟線與柜內PE母排連接。
六、注意事項本工程選用GCS型抽屜式低壓配電柜。在柜體安裝前應注意檢查以下各點，以保證使用要求：（一）、抽屜推拉應靈活輕便，無卡阻、碰撞現象，同種規格的抽屜之間能靈活互換。
（二）、抽屜的機械聯鎖及電氣聯鎖裝置應動作正確可靠，在斷路器分閘后隔離開關才能分開。（三）、動觸頭與靜觸頭的中心線應一致，觸頭接觸緊密，以保證大電流通過觸頭不會過熱。
同時，抽屜與柜體間的二次回路連接插件亦能保持良好的接觸。（四）、抽屜與柜體間的接觸及柜體與框架間的接觸應良好，抽屜與柜體間接地觸頭應緊密。
當抽屜推入時，接地觸頭應比主觸頭先接觸閉合，拉出時則相反。低壓配電柜的訂貨安裝應綜合考慮與外部設備的連接，如與封閉式母線、電纜橋架的連接等，柜內預留的連接銅排相序應與母線槽相配合，相間距一致，電纜進入柜內與柜體之間的密封處理一律采用寶塔型橡膠密封圈，并在進入柜。
2.高壓配電室由什么組成,高壓配電室由什么組成知識
配電房又叫配電所，在國家標準里面，配電所的定義是：“所內只有起開閉和分配電能作用的高壓配電裝置，母線上無主變壓器”。配電所與變電所的區別在于，配電房（配電所）無變壓器，而變電所有變壓器。配電房是大廈供電系統的關鍵部位，設專職電工對其實行24小時運行值班。未經管理處經理、部門主管的許可，非工作人員不得入內。值班員必須持證上崗，熟悉配電設備狀況、操作方法和安全注意事項。值班員必須密切注意電壓表、電流表、功率因數表的指示情況；嚴禁空氣開關超載運行。經常保持配電房地面及設備外表無塵。配電房設備的倒閘操作由值班員單獨進行，其他在場人員只作監護，不得插手；嚴禁兩人同時倒閘操作，以免發生錯誤。
1、送電：（大廈供電中斷，需迅速恢復供電）
①查清是外部輸電線路故障，還是內部配電線路故障。外部故障：變壓器無工作（無響聲，顯示屏無顯示）；內部故障：變壓器工作正常（有響聲，顯示屏顯示溫度，風扇運轉指示燈亮）。
②外部線路故障停電，與供電部門聯系后，等待恢復送電。
③內部線路故障停電，迅速查明故障原因并立即排除后送電。
④送電步驟：切斷各路負荷開關（特別是照明部分）；按下1#柜、5#柜綠色起動按鈕，電壓表指示正常（400v）；逐個閉合各路負荷開關。
⑤若變壓器有工作（有響聲，有溫度顯示），而風扇指示燈不亮，則說明外部輸電線路有停過電，后又立即恢復送電，此時只須啟動冷卻風扇再按送電步驟送電。
2、停電：（設備檢修或其它原因需停電）
①設備檢修停電：斷開相應的斷路器，經檢驗無電后，并采取必要的安全操作措施，（主要有：設備電源線及外殼的接地保護，懸掛“有人操作、禁止合閘”的警示標志牌，做好檢修人員的絕緣防護等），即可進行設備檢修。
②若需全面停電：則必須逐個斷開各斷路器，然后按下1#柜、5#柜紅色按鈕。
③切斷高壓電源必須按高壓環網開關柜操作說明，認真執行。
希望我能幫助你解疑釋惑。
3.做高壓電工的基本常識
你說的是讓你在那個變電所值班兼檢修吧？
值班很簡單，整天就看著設備就行，要是遇到操作，那就得小心點了，讓單位給準備絕緣手套、絕緣靴子，操作有一些基本規則。比如：嚴禁帶電分合刀閘，接地刀閘和主刀閘不能同時合上，還有一些不細說了。
檢修也不難，電力系統中，很少出事故，出了事故一般都是比較嚴重（呵呵，不用害怕），自己基本修不好的，讓單位花錢找供電公司來修吧。也有些基本規則，CT二次嚴禁開路，PT二次嚴禁短路，還有的也不細說了，畢竟你也沒給那么多分，呵呵~
沒事找些書來看看把，變電運行與檢修方面的，維修電工屬于低壓電工，屬于用電系統，高壓電工屬于供電系統，基本還是屬于兩個行業。供電要難些，干過供電再轉行干用電要簡單些，像你這樣從用電轉行干供電就要多充實自己了，祝你好運，樓上的說的都很對，安全第一，留得青山在不怕沒柴燒，呵呵
4.新手入門建筑電氣,請教高壓配電系統圖中的識圖及原理,感謝
高壓配電系統圖中的識圖及原理：
1、避雷器，當線路中有沖擊電壓可通過避雷器與大地接通釋放；
2、是帶電顯示器，燈和接地是一個整體元件；
3、是指抽出式設備，單你這個圖是只PT手車；
4、同樣是電壓互感器，這個和框1的不同點是2個電壓互感器；
5、熔斷器用來保護電壓互感器，后面的接地是三個電壓互感器的星點要接地。
6、同問題：是指抽出式設備，單你這個圖是只PT手車；
7、同問題：是指抽出式設備，單你這個圖是只PT手車；
8、同問題：避雷器，當線路中有沖擊電壓可通過避雷器與大地接通釋放；
9、是指接地開關，這個是后端停電檢修時要和這個開關合上，安全，另外這個開關和67之間的斷路器是連鎖的；
10、只要有這個三角形的地方表示從這一點是有出線的，就是外接線。
擴展資料：
變壓器的安全運行管理工作是我們?nèi)粘９ぷ鞯闹攸c(diǎn)，通過對變壓器的異常運行情況、常見故障分析的經驗總結，將有利于及時、準確判斷故障原因、性質，及時采取有效措施，確保設備的安全運行。
變壓器是輸配電系統中極其重要的電器設備，根據運行維護管理規定變壓器必須定期進行檢查，以便及時了解和掌握變壓器的運行情況，及時采取有效措施，力爭把故障消除在萌芽狀態之中，從而保障變壓器的安全運行。變壓器異常運行和常見故障如下：
一、變壓器聲音出現異常的情況。
二、在正常負荷和正常冷卻方式下，變壓器出現油溫不斷升高的情況。
三、變壓器絕緣油顏色出現顯著變化的情況。
四、油枕或防爆管出現噴油的情況。
五、出現三相電壓不平衡的情況。
六、繼電保護發生動作的情況。
七、絕緣瓷套管出現閃絡和爆炸的情況。
八、分接開關出現故障的情況。
參考資料來源：百度百科-配電系統
參考資料來源：百度百科-高壓配電設備
5.供配電知識
供配電知識： 供配電安全操作管理規定
1.0目的：
規范供配電設備設施的操作程序，確保正確、安全的操作供配電設備設施。
2.0適用范圍：
適用于物業管理公司轄區內供電設備設施的操作。
3.0職責：
3.1機電維修部主管/變配電房班長負責檢查《供配電設備設施安全操作標準作業規程》的執行情況。
3.2變配電室值班電工負責供電設備設施的操作。
4.0程序要點：
4.1安全操作注意事項。
4.1.1操作高壓設備設施時，必須穿戴絕緣手套、穿絕緣鞋、著棉工作服、使用絕緣操作桿。
4.1.2操作低壓設備設施時，必須穿絕緣鞋、戴棉紗手套、避免正向面對操作設備。
4.1.3嚴禁帶電工作，緊急情況需帶電作業時，需具備如下條件：
A）有監護人；
B）工作場地空間足夠，光線足夠；
C）所用工具材料齊全（絕緣平口鉗、斜口鉗、螺絲刀、電工膠布等）；
D）工作人員必須穿戴絕緣手套、棉工作衣、絕緣鞋。
4.1.4自動空氣開關跳閘或熔斷器熔斷時，應查明原因并排除故障后，再行恢復供電。不允許強行送電，必要時允許試送電一次。
4.1.5電流互感器不得開路、電壓互感器不得短路、不得用搖表測量帶電體的絕緣電陰。
4.1.6變配電房拉、合閘時，應一人執行一人監護。
4.2供配電設備設施操作。
4.2.1配電變壓器停電的操作要領：
A）拉開各低壓出線開關；
B）拉開低壓總開關
C）拉開配電變壓器高壓側開關。
4.2.2自發電停電的操作要領：
A）拉開發電機配電柜總開關；
B）關掉發電機控制電源。
4.2.3配電變壓器送電的操作要領；
A）合上配電變壓器高壓側開關；
B）合上低壓總開關。
C）合上各低壓出線開關。
4.2.4自發電送電的操作要領；
A）合上發電綱控制電源；
B）合上發電機配電柜總開關。
4.2.5在配電變壓器上工作前，操作要領如下：
A）拉開高、低壓兩側電源；
B）驗電，確認無電；
C）兩側分別掛三相短路接地線；
D）高安全圍欄，掛上："有人工作，禁止合閘"標示牌于高、低壓開關處。
4.2.6在配電柜開關上工作前，操作要領如下：
A）拉開開關、有明顯的開路點；
B）驗電，確認無電；
C）掛三相短路接地線；
D）設置絕緣隔板（與鄰近帶電體距離在6CM以下者）；
E）掛上："有人工作，禁止合閘"標示牌于停電開關處；
F）站在絕緣墊上工作，盡量單手作業。
5.0記錄：
6.0相關支持文件：
6.電的基礎知識
試驗工
一、名詞解釋：
1、三相交流電： 由三個頻率相同、電勢振幅相等、相位差互差 120 °角的交流電路組成的電力系統，叫三相交流電。
2、一次設備： 直接與生產電能和輸配電有關的設備稱為一次設備。包括各種高壓斷路器、隔離開關、母線、電力電纜、電壓互感器、電流互感器、電抗器、避雷器、消弧線圈、并聯電容器及高壓熔斷器等。
3、二次設備： 對一次設備進行監視、測量、操縱控制和保護作用的輔助設備。如各種繼電器、信號裝置、測量?jī)x表、錄波記錄裝置以及遙測、遙信裝置和各種控制電纜、小母線等。
4、高壓斷路器： 又稱高壓開關，它不僅可以切斷或閉合高壓電路中的空載電流和負荷電流，而且當系統發生故障時，通過繼電保護裝置的作用，切斷過負荷電流和短路電流。它具有相當完善的滅弧結構和足夠的斷流能力。
5、負荷開關： 負荷開關的構造秘隔離開關相似，只是加裝了簡單的滅弧裝置。它也是有一個明顯的斷開點，有一定的斷流能力，可以帶負荷操作，但不能直接斷開短路電流，如果需要，要依靠與它串接的高壓熔斷器來實現。

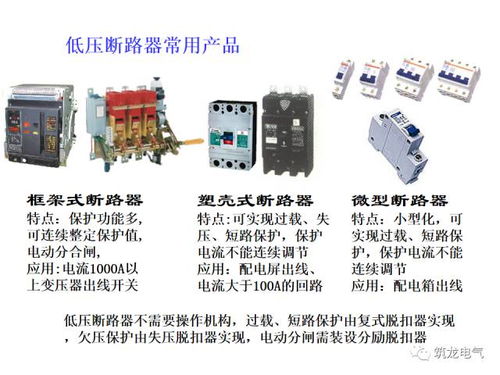

6、空氣斷路器 （自動開關）：是用手動（或電動）合閘，用鎖扣保持合閘位置，由脫扣機構作用于跳閘并具有滅弧裝置的低壓開關，目前被廣泛用于 500V 以下的交、直流裝置中，當電路內發生過負荷、短路、電壓降低或消失時，能自動切斷電路。
7、電纜： 由芯線（導電部分）、外加絕緣層和保護層三部分組成的電線稱為電纜。
8、母線： 電氣母線是匯集和分配電能的通路設備，它決定了配電裝置設備的數量，并表明以什么方式來連接發電機、變壓器和線路，以及怎樣與系統連接來完成輸配電任務。
9、電流互感器： 又稱儀用變流器，是一種將大電流變成小電流的儀器。
10 、變壓器： 一種靜止的電氣設備，是用來將某一數值的交流電壓變成頻率相同的另一種或幾種數值不同的交流電壓的設備。
11 、高壓驗電筆： 用來檢查高壓網絡變配電設備、架空線、電纜是否帶電的工具。
12 、接地線： 是為了在已停電的設備和線路上意外地出現電壓時保證工作人員的重要工具。按部頒規定，接地線必須是 25mm 2 以上裸銅軟線制成。
13 、標示牌： 用來警告人們不得接近設備和帶電部分，指示為工作人員準備的工作地點，提醒采取安全措施，以及禁止微量某設備或某段線路合閘通電的通告示牌?？煞譃榫骖?、允許類、提示類和禁止在等。
14 、遮欄： 為防止工作人員無意碰到帶電設備部分而裝設備的屏護，分臨時遮欄和常設遮欄兩種。
15 、絕緣棒： 又稱令克棒、絕緣拉桿、操作桿等。絕緣棒由工作頭、絕緣桿和握柄三部分構成。它供在閉合或位開高壓隔離開關，裝拆攜帶式接地線，以及進行測量和試驗時使用。
16 、跨步電壓： 如果地面上水平距離為 0.8m 的兩點之間有電位差，當人體兩腳接觸該兩點，則在人體上將承受電壓，此電壓稱為跨步電壓。最大的跨步電壓出現在離接地體的地面水平距離 0.8m 處與接地體之間。
17 、相序： 就是相位的順序，是交流電的瞬時值從負值向正值變化經過零值的依次順序。
18 、電力網： 電力網是電力系統的一部分，它是由各類變電站（所）和各種不同電壓等級的輸、配電線路聯接起來組成的統一網絡。
19 、電力系統： 電力系統是動力系統的一部分，它由發電廠的發電機及配電裝置，升壓及降壓變電所、輸配電線路及用戶的用電設備所組成。
20 、動力系統： 發電廠、變電所及用戶的用電設備，其相間以電力網及熱力網（或水力）系統連接起來的總體叫做動力系統。
7.求指教：供配電都需要掌握些什么知識,有什么規范
第一篇10Kv及以下供配電設計的主要內容及相關基礎知識
第一章供配電線路，施工設計的主要程序，內容及原始資料
第二章電力工程技術原則
第二篇10Kv供與電系統的自動裝置及荷計算
第一章供配電系統的概述
第二章供配電系統的自動化裝置
第三章電力負荷計算目的及內容
第四章電力負荷計算程序及方法
第三篇10Kv及以下供配電線路設計及安裝
第一章架空配電線路設計說明
第二章10Kv架空配電線路設計及安裝
第三章0.45Kv架空配電線路設計及安裝
第四章1Kv以下架空配電線路設計及安裝
第五章導線安裝曲線圖
第六章電力系統繼電保護裝置
第四篇10Kv及以下電纜線路設計及安裝
第一章電力電纜基礎知識
第二章電纜托盤設計及安裝
第三章電纜頭施工工藝圖
第四章電力電纜敷設施工圖
第五章電力電纜試驗
第五篇10Kv及以下開閉所，配電站，箱式變電站設計及安裝
第一章開閉所（站）單母線設計及安裝工藝圖
第二章配電站單母設計及安裝工藝圖
第三章箱式變電站設計及安裝工藝圖
第四章成套變電站設計及安裝工藝圖
第六篇通用設備與住宅建筑配電設計及安裝
第一章10Kv配電設備總述
第二章配電箱及通用控制箱安裝工藝圖
第三章變壓臺的設計說明
第四章變壓臺的設計圖
第五章室外露天柱上變壓器的安裝工藝圖
第六章室外露天地上變壓器臺安裝工藝圖
第七章室內外變配電線路設計及安裝工藝圖
第八章高層建筑供，配電設計
第九章電氣照明器具安裝工藝圖
第十章配電裝置安裝工器具使用方法圖解
第七篇工業和民用建筑防雷和接地設計及安裝
第一章建筑物的防雷分類及措施設計
第二章民用建筑物和特殊建筑物的防雷措施設計
第三章變電所的措施設計
第四章電氣設備工作接地，保護地裝置安裝
第五章電子計算機和電子設備接地裝置安裝
第八章附錄
8.高壓電工要學哪些內容.
1、高壓電工要學的內容有：高壓課程、電力系統和電力網、配電變壓器、儀用互感器，高壓電氣及成套裝置，繼電保護裝置于二次回路，變（配）點所的安全管理與運行、操作，高壓電氣設備運行維修相關問題。
2、高壓電工是從事特殊工種作業人員必須熟悉相應特殊工種作業的安全知識及防范各種意外事故的技能。要求從業人員必須持卡（IC卡）上崗，即由國家安全生產監督管理局頒發《中華人民共和國特種作業操作證》方可上崗，此證書全國通用。
3、高壓電工證是指對1千伏（KV）以上和10千伏以下的高壓電氣設備進行運行、維護、安裝、檢修、改造、施工、調試、試驗及絕緣工、器具進行試驗的作業。
9.高壓柜基礎一般是用什么
高壓開關柜、成套低壓配電柜及動力開關柜安裝一、工藝流程二、材料供應及注意事項本工程高壓開關柜型號為KYN28，共14面，其中斷路器柜9面，電壓互感器柜4面，翻線柜1面。
本工程中所有低壓配電柜按設計要求均選用GCS型，共計38面。其中電容柜6面。
此型配電柜結構緊湊，防護性能強。產品訂貨應選用原兩部定點認證廠家，設備訂貨宜按排在具備安裝條件時到貨，設備進場后，應存放在現場設備庫內，邀請甲方共同進行開箱檢查，制造廠的技術文件應齊全，型號、規格應符合設計要求，附件備件齊全。
柜體外觀應無損傷及變形，油漆完整無損，柜內部電器裝置及元件、絕緣瓷件齊全，無損傷及裂紋等缺陷。三、安裝前準備在安裝前先落實土建如下工作是否已經完成：（一）、屋頂、樓板是否已施工完成，屋面、地面是否有滲漏現象；（二）、配電房、設備房的室內裝飾工程是否已全面完成；（三）、各類預埋件是否已安裝完成，是否符合設備安裝條件；（四）、房間門窗是否安裝完成；（五）、設備安裝開始后不能再進行施工的其它工序是否全部完成。
高低壓柜安裝時，用叉車沿地下一層汽車坡道運到變配電室的最近距離后，改用人工倒鏈倒運，動力柜可用人力搬運，搬運過程中要固定牢靠，以防受力不均，柜體變形或損壞部件。五、基礎型鋼制作安裝根據圖紙要求，柜成排排列，安裝在基礎型鋼上，配電室選用槽10的型鋼。
制作時先將有彎的槽鋼矯平矯直，再按圖紙要求預制加工好基礎型鋼，并進行除銹?；A(chǔ)型鋼制好后，按圖紙所標位置配合土建工程進行預埋。
安裝基礎槽鋼時，應用水平尺找平、找正?；A(chǔ)槽鋼安裝的不平直度及水平度，每米長時應小于1mm，全長時應小于5mm。
埋設的配電柜的基礎槽鋼應做良好的接地。根據設計要求接地扁鋼，兩端分別與接地網進行焊接，焊接面為扁鋼寬度的2倍。
槽鋼上安裝柜體，柜找正時，柜與槽鋼之間采用0。5mm鐵片進行調整，但每處墊片最多不能超過3片。
找平找正后，應盤面一致，排列整齊，柜與柜之間與柜體與側擋板均應用螺栓擰緊，柜之間接縫處的縫隙應小于2mm 柜基礎槽鋼的頂部與側面接縫處的允許安裝偏差如表：項 目 允 許偏 差 檢 驗方 法1 基 礎型 鋼 頂部平直度 每米（全長） 1(5) 各抽查5處。 拉吊線尺量或用塞尺測量。
每項各檢測一點2 側面平直度 每米（全長） 1(5) 3 柜盤安裝 每米垂直度 1。 5 4 盤頂垂直度 相鄰兩盤 2 成排 5 5 盤面平整度 相鄰兩盤 1 成排 5 6 盤間接縫 2 柜的接地應牢固良好。
每臺柜宜單獨與基礎型鋼做接地連接，每臺柜從后面左下部的基礎型鋼側面焊上鼻子，用不小于6mm2銅導線與柜上的接地端子連接牢固。各柜之間采用母線連接，母線矯正、下料、加工、安裝涂色刷油等均采用規范要求。
配電柜就位后一律采用螺栓與基礎槽鋼壓接固定，嚴禁直接焊接。 配電柜單獨排列或成排排列時，其垂直度、水平度偏差以及盤面偏差和盤柜間接縫的總體偏差應滿足下表要求：序 號 項 目 允許偏差1 垂直度（每米） 2 水平度 相鄰兩盤頂部 成排盤頂部 3 盤面偏差 相鄰兩盤邊 成排盤面 4 盤 間 接 縫 本工程中所有的配電柜內均分設工作零母排（N）及保護零母排（PE）以便分別壓接工作零線、保護零線，配電柜的門不論門上是否有電器元件一律采用黃、綠雙色軟線與柜內PE母排連接。
六、注意事項本工程選用GCS型抽屜式低壓配電柜。在柜體安裝前應注意檢查以下各點，以保證使用要求：（一）、抽屜推拉應靈活輕便，無卡阻、碰撞現象，同種規格的抽屜之間能靈活互換。
（二）、抽屜的機械聯鎖及電氣聯鎖裝置應動作正確可靠，在斷路器分閘后隔離開關才能分開。 （三）、動觸頭與靜觸頭的中心線應一致，觸頭接觸緊密，以保證大電流通過觸頭不會過熱。
同時，抽屜與柜體間的二次回路連接插件亦能保持良好的接觸。（四）、抽屜與柜體間的接觸及柜體與框架間的接觸應良好，抽屜與柜體間接地觸頭應緊密。
當抽屜推入時，接地觸頭應比主觸頭先接觸閉合，拉出時則相反。低壓配電柜的訂貨安裝應綜合考慮與外部設備的連接，如與封閉式母線、電纜橋架的連接等，柜內預留的連接銅排相序應與母線槽相配合，相間距一致，電纜進入柜內與柜體之間的密封處理一律采用寶塔型橡膠密封圈，并在進入柜體之前將電纜固定牢靠，以防重力作用損壞柜體內銅排及電器配件等。
柜內母線電器安裝中，不同相的裸露載流部分之間及裸露載流部分與非絕緣的金屬柜架之間的電氣間隙應不小于20mm，如不能滿足此要求，必須采取絕緣防護措施七、試驗調整：（一）、試驗內容：高壓柜框架、母線、避雷器、高壓瓷瓶、電壓互感器、電流互感器、高壓斷路器等。 （二）、調整內容：過流繼電器、時間繼電器、信號繼電器調整及機械連鎖調整。
（三）、絕緣搖測：用500伏搖表在端子板處測試每條回路的電阻，其值必須大于0。5兆歐。
（四）、二次回路如有晶體管，集成電路，電子元件時，該部位的檢查不準使用搖表，應使用萬用表。 （五）、接通臨時控制電源和操作電源，分別模擬試驗控制、連鎖、操作、繼電保護和信號動作。
八、送電運行及驗收（一。
