手畫機械制圖三視(機械制圖三視圖怎樣區分)
1.機械制圖三視圖怎樣區分
按照國家標準，通常三視圖規定左上角為主視圖，主視圖右側為左視圖，主視圖下方為俯視圖。三個視圖應嚴格對應，保證每一條線，每一個面乃至點在長寬高三方向嚴格對應。很多零件因為結構并不復雜，往往只使用2個視圖，回轉體零件經常只畫一個表達側面的主視圖。而如果零件足夠復雜，三視圖還不足以表達清楚結構，還可以添加仰視圖、右視圖和后視圖，形成6面投影結構，但圖的位置擺放也是有嚴格要求的。此外，為了說明零件的具體結構，還經常在基本視圖的基礎上在周圍添加局部放大圖、局部視圖、剖視圖等。
簡單講，從位置和尺寸上可以區分三視圖。通常主視圖會選取表達信息較多的投影方向（當然也要看繪圖者的習慣或者其他需要）
2.機械制圖——三視圖的位置關系及投影規律

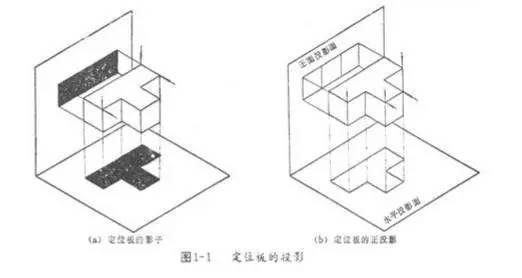

三視圖的位置關系和投影規律
雖然在畫三視圖時取消了投影軸和投影間的連線，但是三個視圖之間仍應保持第一篇中所述的各投影之間的位置關系和投影規律。如圖6-1-2所示，三視圖的位置關系為：俯視圖在主視圖的下方；左視圖在主視圖的右方。如果繪圖時，按照這種位置配置視圖，國家標準規定一律不標注視圖的名稱。
對照圖6-1-2還可以看出：
主視圖反映了物體上下、右右的位置關系，即反映了物體的高度和長度；
俯視圖反映了物體左右、前后的位置關系，即反映了物體的長度和寬度；
左視圖反映了物體上下、前后的位置關系，即反映了物體的高度和寬度。
由此可得出三視圖之間的投影規律為：
主、俯視圖—長對正；
主、左視圖—高平齊；
俯、左視圖—寬相等。
“長對正、高平齊、寬相等”是畫圖和看圖必須遵循的最基本的投影規律。不僅整個物體的投影要符合這條規律，物體局部結構的投影亦必須符合這條規律。在應用這個投影規律作圖時，要注意物體上、下、左、右、前、后六個部位與視圖的關系（圖6-1-2）。如俯視圖的下面和左視圖的右邊都反映物體的前面，俯視圖的上面和左視圖的左邊都反映物體的后面，也就是，靠近主視圖的面是物體的后面，離開主視圖的面是前面。因此在俯、左視圖上量取寬度時，不但要注意量取的起點，還要注意量取的方向。
3.如何才能最快的學會畫機械圖?
這是一個老問題了，每個人回答的也不相同。今天有時間較詳細的回答你的問題：
第一種辦法：“按部就班的一步一步”學，學《畫法幾何/機械制圖》這樣學起來很慢但學的“扎實”。
第二種方法：邊畫邊學，安裝一個CAD軟件（版本不要太高CAD2006就可以），學習了解相關的機械制圖的要求，畫法和標準。設置好圖層/線形，然后找一些簡單的“機械圖形”開始動手照著畫，不懂就問，勤畫，機械制圖最主要的就是“勤動手畫“。除此之外沒有再好的辦法了！供你參考！
