電學圖解(電學的基本知識)
1.電學的基本知識
電學知識總結 一， 電路 電流的形成：電荷的定向移動形成電流.（任何電荷的定向移動都會形成電流）. 電流的方向：從電源正極流向負極. 電源：能提供持續電流（或電壓）的裝置. 電源是把其他形式的能轉化為電能.如干電池是把化學能轉化為電能.發電機則由機械能轉化為電能. 有持續電流的條件：必須有電源和電路閉合. 導體：容易導電的物體叫導體.如：金屬，人體，大地，鹽水溶液等. 絕緣體：不容易導電的物體叫絕緣體.如：玻璃，陶瓷，塑料，油，純水等. 電路組成：由電源，導線，開關和用電器組成. 路有三種狀態：（1）通路：接通的電路叫通路；（2）開路：斷開的電路叫開路（有時也叫斷路）；（3）短路：直接把導線接在電源兩極上的電路叫短路. 電路圖：用符號表示電路連接的圖叫電路圖. 串聯：把元件逐個順序連接起來，叫串聯.（任意處斷開，電流都會消失） 并聯：把元件并列地連接起來，叫并聯.（各個支路是互不影響的） 二， 電流 國際單位：安培（A）；常用：毫安（mA），微安（ A）,1安培=1000毫安=1000000微安. 測量電流的儀表是：電流表，它的使用規則是：①電流表要串聯在電路中；②電流要從"+"接線柱入，從"-"接線柱出；③被測電流不要超過電流表的量程；④絕對不允許不經過用電器而把電流表連到電源的兩極上. 實驗室中常用的電流表有兩個量程：①0~0.6安，每小格表示的電流值是0.02安；②0~3安，每小格表示的電流值是0.1安. 三， 電壓 電壓（U）：電壓是使電路中形成電流的原因，電源是提供電壓的裝置. 國際單位：伏特（V）；常用：千伏（KV），毫伏（mV）.1千伏=1000伏=1000000毫伏. 測量電壓的儀表是：電壓表，使用規則：①電壓表要并聯在電路中；②電流要從"+"接線柱入，從"-"接線柱出；③被測電壓不要超過電壓表的量程； 實驗室常用電壓表有兩個量程：①0~3伏，每小格表示的電壓值是0.1伏； ②0~15伏，每小格表示的電壓值是0.5伏. 熟記的電壓值：①1節干電池的電壓1.5伏；②1節鉛蓄電池電壓是2伏；③家庭照明電壓為220伏；④安全電壓是：不高于36伏（有些教材中為24伏，但通常情況下指天氣晴朗時不高于36伏，陰雨天時不高于12伏）；⑤工業電壓380伏. 四， 電阻 電阻（R）：表示導體對電流的阻礙作用.（導體如果對電流的阻礙作用越大，那么電阻就越大，而通過導體的電流就越?。? 國際單位：歐姆（Ω）；常用：兆歐（MΩ），千歐（KΩ）；1兆歐=1000千歐； 1千歐=1000歐. 決定電阻大小的因素：材料，長度，橫截面積和溫度（R與它的U和I無關）. 滑動變阻器： 原理：改變電阻線在電路中的長度來改變電阻的. 作用：通過改變接入電路中的電阻來改變電路中的電流和電壓. 銘牌：如一個滑動變阻器標有"50Ω 2A"表示的意義是：最大阻值是50Ω，允許通過的最大電流是2A. 正確使用：a，應串聯在電路中使用；b，接線要"一上一下"；c，通電前應把阻值調至最大的地方. 五， 歐姆定律 歐姆定律：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比. 公式： 式中單位：I→安（A）;U→伏（V）;R→歐（Ω）. 公式的理解：①公式中的I,U和R必須是在同一段電路中；②I,U和R中已知任意的兩個量就可求另一個量；③計算時單位要統一. 歐姆定律的應用： ①同一電阻的阻值不變，與電流和電壓無關，其電流隨電壓增大而增大.（R=U/I） ②當電壓不變時，電阻越大，則通過的電流就越小.（I=U/R） ③當電流一定時，電阻越大，則電阻兩端的電壓就越大.（U=IR） 電阻的串聯有以下幾個特點：（指R1,R2串聯，串得越多，電阻越大） ①電流：I=I1=I2（串聯電路中各處的電流相等） ②電壓：U=U1+U2（總電壓等于各處電壓之和） ③電阻：R=R1+R2（總電阻等于各電阻之和）如果n個等值電阻串聯，則有R總=nR ④ 分壓作用：=；計算U1,U2，可用：； ⑤ 比例關系：電流：I1:I2=1:1 (Q是熱量) 電阻的并聯有以下幾個特點：（指R1,R2并聯，并得越多，電阻越?。?①電流：I=I1+I2（干路電流等于各支路電流之和） ②電壓：U=U1=U2（干路電壓等于各支路電壓） ③電阻：（總電阻的倒數等于各電阻的倒數和）如果n個等值電阻并聯，則有R總=R ④分流作用：；計算I1,I2可用：； ⑤比例關系：電壓：U1:U2=1:1 ,(Q是熱量) 六， 電功和電功率 1. 電功（W）：電能轉化成其他形式能的多少叫電功， 2.功的國際單位：焦耳.常用：度（千瓦時），1度=1千瓦時=3.6*106焦耳. 3.測量電功的工具：電能表 4.電功公式：W=Pt=UIt（式中單位W→焦（J）;U→伏（V）;I→安（A）;t→秒）. 利用W=UIt計算時注意：①式中的W.U.I和t是在同一段電路；②計算時單位要統一；③已知任意的三個量都可以求出第四個量.還有公式：=I2Rt 電功率（P）：表示電流做功的快慢.國際單位：瓦特（W）；常用：千瓦 公式：式中單位P→瓦;W→焦；t→秒；U→伏（V）,I→安（A） 利用計算時單位要統一，①如果W用焦，t用秒，則P的單位是瓦；②如果W用千瓦時，t用小時，則P的單位是千瓦. 10.計算電功率還可用右公式：P=I2R和P=U2/R 11.額定電壓（U0）：用電器正常工作的電壓.另有：額定電流 12.額定功率（P0）：用電器在額。
2.初中物理電學的所有知識點,要全面
1，電路與電流，串聯電路與并聯電路中電流的規律；
2，電壓與電阻，串聯電路與并聯電路中電壓的規律，影響電阻大小的因素；
3，電路中電流跟電壓及電阻的關系----歐姆定律，串聯電路與并聯電路總電阻；
4，電能與電功，電流的熱效應，電功率。
初中物理電學知識點總結
1、電路：把電源、用電器、開關、導線連接起來組成的電流的路徑。
2、通路：處處接通的電路；開路：斷開的電路；短路：將導線直接連接在用電器或電源兩端的電 路。
3、電流的形成：電荷的定向移動形成電流.（任何電荷的定向移動都會形成電流）
4、電流的方向：從電源正極流向負極.
5、電源：能提供持續電流（或電壓）的裝置.
6、電源是把其他形式的能轉化為電能.如干電池是把化學能轉化為電能.發電機則由機械能轉化為 電能.
7、在電源外部，電流的方向是從電源的正極流向負極。
8、有持續電流的條件：必須有電源和電路閉合.
9、導體：容易導電的物體叫導體.如：金屬，人體，大地，鹽水溶液等.導體導電的原因：導體中有自由 移動的電荷；
10、絕緣體：不容易導電的物體叫絕緣體.如：玻璃，陶瓷，塑料，油，純水等. 原因：缺少自由移動的 電荷
11、電流表的使用規則：①電流表要串聯在電路中；②電流要從"+"接線柱流入，從"-"接線柱流出；③被測電流不要超過電流表的量程；④絕對不允許不經過用電器而把電流表連到電源的兩極上.
實驗室中常用的電流表有兩個量程：①0~0.6安，每小格表示的電流值是0.02安；②0~3安，每小格表示的電流值是0.1安.
12、電壓是使電路中形成電流的原因，國際單位：伏特（V）;
常用：千伏（KV），毫伏（mV）. 1千伏=1000伏=1000000毫伏.
13、電壓表的使用規則：①電壓表要并聯在電路中；②電流要從"+"接 線柱流入，從"-"接線柱流出；③被測電壓不要超過電壓表的量程；
實驗室常用電壓表有兩個量程：①0~3伏，每小格表示的電壓值是0.1伏； ②0~15伏，每小格 表示的電壓值是0.5伏.
14、熟記的電壓值：①1節干電池的電壓1.5伏；②1節鉛蓄電池電壓是2伏；③家庭照明電壓為220伏；④安全電壓是：不高于36伏；⑤工業電壓380伏.
15、電阻（R）：表示導體對電流的阻礙作用.國際單位：歐姆（Ω）；
常用：兆歐（MΩ），千歐（KΩ）；1兆歐=1000千歐； 1千歐=1000歐.
16、決定電阻大小的因素：材料，長度，橫截面積和溫度
17、滑動變阻器：
A. 原理：改變電阻線在電路中的長度來改變電阻的.
B. 作用：通過改變接入電路中的電阻來改變電路中的電流和電壓.
C. 正確使用：a，應串聯在電路中使用；b，接線要"一上一下"；c，閉合開關前應把阻值調至最大的地方.
18、歐姆定律：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比.
公式：I=U/R. 公式中單位：I→安（A）;U→伏（V）;R→歐（Ω）.
3.電學物理知識結構圖0 0
第五章 電流和電路知識總結一、電荷 1.電荷：物體有了吸引輕小物體的性質，我們說物體帶了電，或帶了電荷。
2.摩擦起電：摩擦過的物體具有吸引輕小物體的現象。 摩擦起電的原因：在摩擦過程中，電子會從一個物體轉移到另一物體，得到電子的物體因有多余的電子帶上負電荷，失去電子的物體因缺少電子而帶上等量的正電荷。
3.兩種電荷：1、正電荷：被絲綢摩擦過的玻璃棒帶的電荷叫正電荷。2、負電荷：被毛皮摩擦過的橡膠棒上帶的電荷叫負正電荷。
4.電荷作用規律：同種電荷互相排斥，異種電荷互相吸引。 5.驗電器： 結構：金屬球、金屬桿、金屬箔。
作用：檢驗物體是否帶電。 原理：同種電荷互相排斥。
6.檢驗物體是否帶電的方法：1、是看它能否吸引輕小物體，如能則帶電；2、是利用驗電器，用物體接觸驗電器的金屬球，如果金屬箔張開則帶電。 7.電荷量：電荷的多少叫做電荷量；單位：庫侖，符號：C。
8.元電荷：電子（湯姆生發現）是帶有負電最小電荷的粒子，人們把最小電荷叫 元 元電荷：e=1.6*10-19 C。 9.導體；善于導電的物體。
如：金屬、人體、大地、酸堿鹽的水溶液、石墨等。 導體導電原因：導體中有能夠自由移動的電荷。
（金屬中導電的是自由電子） 絕緣體：不善于導電的物體〉如：橡膠、陶瓷、塑料、干燥的空氣、油等。 絕緣體絕緣的原因：電荷幾乎都被束縛在原子范圍內，不能自由移動。
二、電流和電路 1.電流：電荷的定向移動形成電流。（金屬導體中發生定向移動的是自由電子） 2.電流方向：正電荷（定向）移動的方向?yàn)殡娏鞣较颉?/p>
（金屬導體中電流方向跟自由電子定向移動的方向相反） 3.電路中電流：電路閉合時，在電源外部，電流方向是從電源正極經過用電器流向負極。 4.電路構成： 1）、電源：提供電能的裝置，把其他形式的能轉化為電能。
如：發電機、電池。 2）、用電器：消耗電能的裝置，把電能轉化為其他形式的能。
3）、開關：控制電路的通斷。 4）、導線：連接電路輸送電能。
5.電路圖：用符號表示電路連接情況的圖。 6.二極管具有單向?qū)щ娦裕òl(fā)光二極管還可發光）。
三、串聯和并聯 串聯：1、連接特點：逐個順次，首尾相接。 2、電流路徑：只有一個。
3、開關作用：能同時控制所有的用電器，開關位置變了控制作用不變。 4、用電器工作：互相影響。
并聯：1、連接特點：并列連接，首首尾尾。 2、電流路徑：至少2個。
3、開關作用：干路：總開關，控制整個電路。支路：只控制本支路。
4、用電器工作：互不影響。四、電流的強弱 1.電流表示電流的強弱。
2.單位：安培（A）、毫安（mA）、微安（μA）; 1A=1000mA,1mA=1000μA。 3.電流表：1、測量電流。
2、兩個量程：0---0.6A（大格0.2A，小格0.02A）0---3A（大格1A，小格0.1A）。 ★4.使用：1）、電流表要串聯在被測電路中；2）、接線柱的接法要正確，電流從“+”接線柱流入，從“—”接線柱流出。
3）、被測電流不要超過電流表的量程；不確定時用大量程試觸。4）、絕對不允許不經過用電器把電流表直接接到電源兩極上。

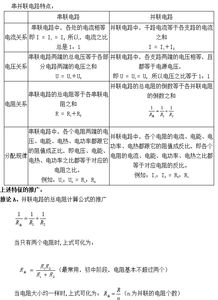

五、探究串、并聯電路的電流規律 串聯電路中各處的電流相等。 并聯電路中，干路中的電流等于各支路的電流之和。
第六章 電壓 電阻知識歸納總結（八年物理下）一、電壓 電壓：一段電路中產生電流，它的兩端就要有電壓（電壓是使電路中的自由電荷發生定向移動形成電流的原因）。電源提供電壓，電壓形成電流。
（有電流一定有電壓，有電壓不一定有電流） 電壓物理量的符號：U。 單位：伏（V）、千伏（kV）、毫伏（mV）、微伏（μV）。
1kV=103V;1V=103mV;1mV=103μV. 常見電壓值：干電池：1.5V；家庭電路：220V；手機：3.6V；鉛蓄電池：2V；安全電壓：不高于36V。 電壓表：測量電壓（分析電路時，電壓表所在的位置相當于斷路）。
量程：0-3V（大格：1V，小格：0.1V） 0-15V（大格：5V，小格：0.5V）。 使用：1、電壓表要并聯在電路中；2、電流要從“+”接線柱流入，從“—”接線柱流出；3、不要超過電壓表的量程。
（用大量程試觸，不超小量程，用小量程測量）二、探究串、并聯電路的電壓的規律 電池的串聯：串聯電池組的電壓等于各節電池的電壓之和。 電池的并聯：并聯電池組的電壓等于每節電池的電壓。
串聯電路的電壓：串聯電路中，各部分電路的電壓之和等于總電壓。 并聯電路的電壓：并聯電路中，各支路兩端的電壓相等。
電池的能量轉化：化學能轉化為電能。（化學電池） 防止廢電池對環境的危害：1、使用優質電池；2、回收廢舊電池；3、不要隨意丟棄舊電池。
三、電阻 電阻：表示導體對電流阻礙作用的大小。（導體對電流的阻礙作用越大，電阻就越大，通過導體的電流就越?。?。
物理量符號：R。 單位：歐姆（Ω）；常用的單位有：兆歐（MΩ）、千歐（KΩ）。
1 MΩ=103 KΩ； 1 KΩ=103Ω。 決定電阻大小的因素：導體的電阻是導體本身的一種性質，它的大小決定于導體的材料、長度、橫截面積和溫度（大部分材料溫度升高，電阻變大）。
（導體的電阻的大小和長度成正比，和橫截面積成反比）。（電阻與加在導體兩端的電壓和通過的電流無關）。
控制變量法：物理。
