機械制圖線條(機械制圖基本常識)
1.機械制圖基本常識
關鍵是三視圖：主視圖、俯視圖、側視圖
1、主視圖：從最能體現物體的主要形體特征的一面所看到的形狀和線條。
2、俯視圖：從主視圖上方俯視的一面所看到的形狀和線條。
3、側視圖：從主視圖側面的所看到的形狀和線條。
其次是：實線、虛線、點劃線等
1、實線：物體表面能看到的形狀所表現的線條。
2、虛線：物體表面不能看到的對面和內部形狀所表現的線條。
3、點劃線：表示對稱物體的中心的線條。
此外還有剖面圖（全剖、半剖、旋轉剖）：在三視圖不容易表現物體內部形狀的情況下，采取類似醫學“CT"切面的形式的移出視圖，實體的金屬切面用斜線填充。
找書看一看，臨陣磨槍不快也光，別怕，40分的試題估計也就是基本知識。
2.機械制圖基本知識
1)3x1.5和3x0.5是指槽寬x深度（深度是以較小軸徑為準）；變徑未標注倒角的，一般會在圖紙右上角注明“未注倒角XXXX（如未注倒角1.5x45°）"或者在下方技術要求里有”未注倒角xxx或銳邊倒鈍“之類的說明。
2）方框里的標注是指形位公差，箭頭是跳動公差符號，A-B是公共基準，即分別以A所在的外圓中心和B所在的外圓中心組成公共基準，A、B基準對應的外徑相等，應該是裝軸承的位置，所以要求軸承位置的同軸度為最高，故以此為公共基準；
3）三道杠的是形位公差中的位置公差對稱度符號，表示鍵槽兩側（工作面）相對于公共基準的對稱度為圖紙所示；
4）對號0.8是粗糙度的標注方式和粗糙度等級。粗糙度符號是打不出來的。表示粗糙度為Ra0.8。這個等級的粗糙度一般需要磨削才能達到。粗糙度數值越小，則表面越光滑，反之則越粗糙。粗糙度從大到小基本按0.5倍四舍五入遞減。如Ra50、Ra25、Ra12.5、Ra6.3、如Ra3.2、Ra1.6、Ra0.8、Ra0.4等。
這些都是機械制圖基本知識，制圖是一種工程語言，掌握這些基本的知識，才能讀懂圖紙。
3.請問機械制圖的基礎知識有哪些
一、制圖基本知識和技能
1. 制圖標準的基本規定
1） 圖紙幅面和格式
2） 比例
3） 字體
4） 圖線及畫法
5） 尺寸標注法
二、投影法與三視圖

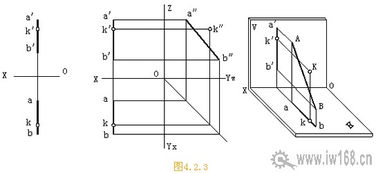

1. 物體三視圖的形成及其投影規律
1） 三視圖的形成
2） 三視圖之間的投影關系
2. 物體上的線和面在三視圖中投影
1） 物體上的直線
2） 物體上的平面
三、機件的表示法
1. 視圖
1） 基本視圖
2） 向視圖
3） 局部視圖
4） 斜視圖
2. 剖視圖
1） 畫剖視圖應注意的幾點
2） 剖視圖的種類
3） 剖切面的種類
3. 斷面圖
1） 斷面圖的種類
2） 斷面圖的標注
4. 其他表示法
1） 局部放大圖
四、常用機件和常用結構要素的特殊表示法
1. 螺紋及表示法
1） 螺紋的形成
2） 螺紋各部分的名稱及要素
3） 螺紋的規定畫法
4） 螺紋的標注及標記
2. 螺紋緊固件及表示法
1） 螺紋緊固件
2） 螺紋緊固件在裝配圖中的畫法
3. 齒輪及表示法
1） 直齒圓柱齒輪各部分的名稱及計算式
2） 圓柱齒輪的畫法
4. 其他常用機件與常用結構要素的特殊表示法
1） 鍵
2） 銷
3） 滾動軸承
4） 彈簧
五、零件圖
1. 零件圖上的尺寸標注
1） 零件圖上尺寸標注基準的選擇及標注形式
2） 零件上常見結構的尺寸標注
2. 零件圖上技術要求的標注
1） 表面粗糙度
2） 公差與配合的基本概念及標注
3） 形狀和位置公差的圖樣表示法
六、裝配圖
1. 裝配圖的表示法
1） 裝配圖的規定畫法
2. 裝配圖的尺寸標注和技術要求的標注
1） 裝配圖上的尺寸標注
2） 裝配圖上技術要求的標注
3. 裝配圖中的零、部件序號及明細欄和標題欄
1） 部件序號
2） 明細欄和標題欄
