隧道開挖方法簡寫tbm(隧道開挖方法,簡述隧道開挖方法)
1.隧道開挖方法有哪些,簡述隧道開挖方法
目前國內外隧道開挖方法有明挖法、蓋挖順作法、蓋挖逆作法、蓋挖半逆作法、暗挖法、盾構法沉管法。
1、明挖法：
明挖法是指挖開地面，由上向下開挖至設計標高后，自基底由下向上施工，完成隧道主體結構，最后回填基坑或恢復地面的施工方法。淺埋地鐵車站和區間隧道經常采用明挖法。由于地鐵工程一般位于建筑物密集的城區，因此深基坑工程的主要技術難點在于對基坑周?chē)瓲钍谋Ｗo(hù)，防止地表沉降、減少對既有建筑物的影響。
2、蓋挖順作法
蓋挖順作法是在地表作業完成擋土結構后，以定型的預制標準覆蕭結構，包括縱、橫梁和路面板置于擋土結構上維持交通，往下反復進行開挖和加設橫撐，直至設計標高。依序由下而上施工，回填土。最后視需要拆除擋上結構外露部分并恢復道路。
3、蓋挖逆作法
蓋挖逆作法是先在地表面向下做基坑的維護結構和中間樁柱，基坑維護結構多采用地下連續墻或帷幕樁，中間支撐多利用主體結構本身的中間立柱以降低工程造價。隨后即可開挖表層土體至地面標高，利用未開挖的土體作為土模澆筑頂板。頂板可以作為一道強有力的橫撐，以防止維護結構向基坑內變形，待回填土后將道路復原、恢復交通。
4、蓋挖半逆作法
蓋挖半逆作法與逆作法的區別僅在于頂板完成及恢復路面后，向下挖土至設計標高后先澆筑底板，再依次向上逐層澆筑側墻、樓板。在半逆作法施工中，一般都必須設置橫撐并施加預應力。
5、暗挖法
暗挖法是在特定條件下，不挖開地面，全部在地下進行開挖和修筑襯砌結構的隧道施工方法。暗挖法主要包括：鉆爆法、盾構法、掘進機法、淺埋暗挖法、頂管法、沉管法等。其中尤以淺埋暗挖法和盾構法應用較為廣泛。
6、盾構法
盾構是一個既可以支承地層壓力又可以在地層中推進的活動鋼筒結構。鋼筒前端設置有支撐和開挖土體的裝置，中段安裝有頂進所需的千斤頂，尾部可以拼裝預制或現澆隧道襯砌環。盾構每推進一環距離，就在盾尾支護下拼裝或現澆一環襯砌，并向襯砌環外圍的空隙中壓注水泥砂漿，以防止隧道及地面下沉。
7、沉管法
沉管法是將隧道管段分段預制，分段兩端設臨時止水頭部，然后浮運至隧道軸線處，沉放在預先挖好的地槽內，完成管段間的水下連接，移去臨時止水頭部，回填基槽保護沉管，鋪設隧道內部設施，從而形成一個完整的水下通道。
擴展資料：
隧道開挖相關技術：
1、預裂爆破
進行石方開挖時，在主爆區爆破之前沿設計輪廓線先爆出一條具有一定寬度的貫穿裂縫，以緩沖、反射開挖爆破的振動波，控制其對保留巖體的破壞影響，使之獲得較平整的開挖輪廓，此種爆破技術為預裂爆破。預裂爆破不僅在垂直、傾斜開挖壁面上得到廣泛應用；在規則的曲面、扭曲面、以及水平建基面等也采用預裂爆破。
2、進洞方式
洞口段覆蓋層薄、地質條件差，當開挖深度至起拱線時，先施作進洞導向墻及大管棚，待明洞襯砌完成后，接長管棚尾端，搭接于明洞上，使管棚尾端形成一個固定支撐，在大管棚的保護下開口進內側壁，兩內側壁導坑的進尺也要錯開前后（5~10m）。如果是小間距還必須設置預應力對拉錨桿。
參考資料來源：搜狗百科-隧道施工技術
2.隧道開挖方法
原發布者：amei923
隧道開挖方法的選擇初次接觸隧道工程，感觸頗深，在從事隧道試驗檢測工作的同時，我更多的時間是向優秀的工程師們學習具體的現場施工經驗，在學校讀書的時候老師也是大概的講解了一下，而更多的東西還要靠自己去領悟，去學習。自己總結了隧道工程的一些開挖方法，加上具體的現場施工逐漸的了解了隧道的施工工序及技術要求。在當前的施工實踐中，從施工造價及施工速度考慮，施工方法的選擇順序?yàn)椋喝珨嗝娣ā_(tái)階法→環形開挖留核心土法→中隔壁法（CD法）→交叉中壁法（CRD法）→雙側壁導坑法；從施工安全角度考慮，其選擇順序應反過來。如何正確選擇，應根據實際情況綜合考慮，但必須符合安全、快速、質量和環保的要求，達到規避風險、加快進度和節約投資的目的。1、全斷面開挖法 全斷面開挖法就是按照設計輪廓一次爆破成形，然后修建襯砌的施工方法。 適用條件：（1）I~IV級圍巖，在用于Ⅳ級圍巖時，圍巖應具備從全斷面開挖到初期支護前這段時間內，保持其自身穩定的條件。（2）有鉆孔臺車或自制作業臺架及高效率裝運機械設備。（3）隧道長度或施工區段長度不宜太短，根據經驗一般不應小于lkm，否則采用大型機械化施工，其經濟性較差。 隧道機械化施工，有三條主要作業線，見表全斷面法施工特點（1）開挖斷面與作業空間大、干擾?。唬?）有條件充分使用機械，減少人力；（3）工序少，便于施工組織與管理，改善勞動條件；（4）開挖一次成形，對圍巖擾動少，有利于圍巖穩定。 image1.jp
3.隧道的開挖方法
明挖法，也稱作開槽法，即在從地面開挖，形成隧道槽，然后現澆混凝土底板、側墻和頂板，作為隧道支護，再回填土覆蓋隧道。北京修建地鐵1、2號線就采用這種方法，成本最低，但對地面交通等影響較大。
礦山法，顧名思義與開挖礦井的方法一樣，適合于硬巖石層修建隧道。采用鉆孔爆破形成隧洞，然后采用單拱或雙拱支護，單栱指錨噴永久支護（即錨桿和噴射鋼纖維混凝土形成永久支護）；雙拱指錨噴臨時支護，然后模筑鋼筋混凝土作為永久支護。這種方法也稱作新奧法，大部分山嶺隧道都是用這種修筑的。
沉埋法，也叫沉管法，適合建造跨越江河或海峽的隧道。一般是在岸邊建造大型預制場，預制鋼筋混凝土管節（多為矩形），然后將管節連接成為管段，封堵管段兩端，漂浮在水面拖至建造隧道地點，然后沉入預先平整河床或海底基礎，管段沉底時相互連接密封，形成隧道。中國寧波、上海、武漢等均有采用沉管法修建的越江隧道。
盾構法是掘進機（TBM）法的一種，習慣上將在軟土中開挖隧道的掘進機稱作盾構。掘進機法適合在各種地質條件下，暗挖修建隧道，其掘進機或盾頭，采用旋轉刀頭或高壓水槍?zhuān)▽?duì)于土壤）進行開挖，然后頂著后面支撐前進，前進一定距離，就將預制混凝土管片組成一環，形成隧道支護，同時成為掘進機繼續頂進的支撐。掘進機法或盾構法施工，只需要建豎井放下掘進機，對地面影響小，可以穿越有建筑、江河和山嶺，在城市地鐵隧道修建中使用最多。
4.隧洞開挖方法有哪些
隧洞開挖
鉆孔爆破法 通過鉆孔、裝藥、爆破開挖巖石的方法，簡稱鉆爆法。這一方法從早期由人工手把釬、錘擊鑿孔，用火雷管逐個引爆單個藥包，發展到用鑿巖臺車或多臂鉆車鉆孔，應用毫秒爆破、預裂爆破及光面爆破等爆破技術。施工前，要根據地質條件、斷面大小、支護方式、工期要求以及施工設備、技術等條件，選定掘進方式。主要的掘進方式有：①全斷面掘進法，整個開挖斷面一次鉆孔爆破，開挖成型，全面推進。在隧洞高度較大時，也可分為上下兩部分，形成臺階，同步爆破，并行掘進。在地質條件和施工條件許可時，優先采用全斷面掘進法。②導洞法，先開挖斷面的一部分作為導洞，再逐次擴大開挖隧洞的整個斷面（圖1）。這是在隧洞斷面較大，由于地質條件或施工條件，采用全斷面開挖有困難時，以中小型機械為主的一種施工方法。導洞斷面不宜過大，以能適應裝碴機械裝碴、出碴車輛運輸、風水管路安裝和施工安全為度。導洞可增加開挖爆破時的自由面，有利于探明隧洞的地質和水文地質情況，并為洞內通風和排水創造條件。根據地質條件、地下水情況、隧洞長度和施工條件，確定采用下導洞、上導洞或中心導洞等。導洞開挖后，擴挖可以在導洞全長挖完之后進行，也可以和導洞開挖平行作業。③分部開挖法，在圍巖穩定性較差，一般需要支護的情況下，開挖大斷面的隧洞時，可先開挖一部分?jǐn)嗝?，及時做好支護，然后再逐次擴大開挖。用鉆爆法開挖隧洞，通常從第一序鉆孔開始，經過裝藥、爆破、通風散煙、出碴等工序，到開始第二序鉆孔，作為一個隧洞開挖作業循環。盡量設法壓縮作業循環時間，以加快掘進速度。20世紀80年代，一些國家采用鉆爆法在中硬巖中開挖斷面面積為100m3左右的隧洞，掘進速度平均每月約為200m。中國魯布革水電站工程，開挖直徑8.8m的引水隧洞，單工作面平均月進尺達231m，最高月進尺達373.7m。
掘進機法 掘進機是全斷面開挖隧洞的專用設備（見彩圖）。它利用大直徑轉動刀盤上的刀具對巖石的擠壓、滾切作用來破碎巖石。美國羅賓斯公司在1952年開始生產第一臺掘進機。70年代以后，掘進機有了較快的發展。開挖直徑范圍為1.8~11.5m。在中硬巖中，用掘進機開挖80~100 m3大斷面隧洞，平均掘進速度為每月350~400m。美國芝加哥衛生管理區隧洞和蓄水庫工程，在石灰?guī)r中開挖直徑9.8m的隧洞，最高月進尺可達750m。美國奧索引水隧洞直徑3.09m，在頁巖中開挖，最高月進尺達2088m。隧洞掘進機開挖比鉆爆法掘進速度快，用工少，施工安全，開挖面平整，造價低，但機體龐大，運輸不便，只能適用于長洞的開挖，并且本機直徑不能調整，對地質條件及巖性變化的適應性差，使用有局限性。
隧洞開挖隧洞開挖隧洞開挖
新奧地利隧洞施工法 簡稱新奧法（NATM），是奧地利學者L.V.拉布采維茨等人于50年代初期創建，并于1963年正式命名的，涉及隧洞設計、施工以及管理等方面一整套的工程技術方法。它的主要特點是：運用現代巖石力學的理論，充分考慮并利用圍巖的自身承載能力，把襯砌與圍巖當成一個整體看待；在施工過程中，必須進行現場量測，并應用量測資料修訂設計和指導施工；采用預裂爆破、光面爆破等技術或用掘進機開挖，用錨桿和噴射混凝土等作為支護手段，并強調適時支護?？傊?，是在充分考慮圍巖自身承載能力的基礎上，因地制宜地搞好隧洞開挖與支護。
隧洞開挖
盾構法 利用盾構在軟質地基或破碎巖層中掘進隧洞的施工方法。盾構是一種帶有護罩的專用設備，利用尾部已裝好的襯砌塊作為支點向前推進，用刀盤切割土體，同時排土和拼裝后面的預制混凝土襯砌塊（圖2）。盾構是19世紀初期發明，首先用于開挖英國倫敦泰晤士河水底隧道。盾構機掘進的出碴方式有機械式和水力式，以水力式居多。水力盾構在工作面處有一個注滿膨潤土液的密封室。澎潤土液既用于平衡土壓力和地下水壓力，又用作輸送排出土體的介質。
頂管法 為在地下修建涵洞或管道，用千斤頂將預制鋼筋混凝土管或鋼管逐漸頂入土層中，隨頂隨將土從管內挖出。這樣將一節節管子頂入，作好接口，建成涵管。頂管法特別適于修建穿過已成建筑物或交通線下面的涵管。
5.隧道開挖方法
隧道洞口開挖擬采用機械施工，洞身開挖使用簡易自拼裝臺車鉆眼，多段毫秒雷管引爆，為了提高周邊眼的光面爆破效果，周邊眼使用專用導爆管引爆。隧道出碴采用裝載機裝碴，自卸汽車配合運碴。隧道的二次襯砌砼澆筑使用長度為12m的整體式大模板臺車，砼在拌和站集中拌制，砼運輸車運送，泵送入模。邊側溝施工采用組合鋼模板。
(1)隧道施工臨時設施的布置：由于計劃在隧道進口的單端掘進，隧道施工的臨時設施在隧道出口的右側進行布置。根據洞口地形條件將供風機械設備布置在出口的右側路基外，蓄水池設在洞頂左邊離洞口約80m的位置。在機械進場后立即進行洞口土石方開挖，施工洞頂仰坡截水溝和進行仰坡錨噴坡面加固，做好進洞開挖的準備。
(2)洞口開挖及加固：采用機械施工，按路基土石方施工方法進行開挖，挖至洞口石方段時，為了盡可能減少對洞口仰坡和路基邊坡的擾動，必須采用弱爆破或預裂爆破的方法進行開挖。洞口仰坡采用掛網噴砼加固，以利安全進洞。
(3)洞口圍巖淺理段的開挖與支護：施工方法采用臺階法施工，上臺階采用超前中空注漿錨桿，上弧導坑環行開挖留核心土法，開挖每循環進尺與型鋼拱架間距相同，開挖后及時施作初期支護，下臺階開挖落后于上臺階8~10m，開挖后及時施作初期支護和仰拱，然后對中間巖柱進行注漿加固。
(4)Ⅲ類圍巖及Ⅳ類圍巖深埋段的開挖與支護：
Ⅳ類圍巖采用臺階法開挖，下臺階落后于上臺階8~10m，上、下臺階的初期支護施作必須緊跟著開挖。
Ⅲ類圍巖采取全斷面方法開挖。
(5)各類圍巖的開挖均采用簡易自拼裝臺車鉆眼，裝載機配合自卸汽車裝運出碴。
為了確保隧道施工的安全與穩定，在軟弱圍巖地段施工中必須遵循“弱爆破、少擾動、短開挖、強支護、勤量測、緊襯砌”的原則，在施工中應采取以下措施：
a、每次開挖循環進尺以設計的兩榀鋼架間距為限，并即時施作支護，以達到短開挖，強支護的目的；
b、采用短臺階法開挖，以利快出碴快循環；
c、加強圍巖監控量測，及時分析處理量測數據，以利進行下一階段施工預控制，對隧道施工實行動態技術指導，確保施工的安全和隧道穩定；
d、根據隨時掌握的圍巖動態和掘進所提示的工程地質情況，對地質發生變化的特殊不良地段可進一步采取加強支護措施，如加密鋼支撐，噴自私自利射砼封閉掌子面，超前錨桿，小鋼管、小導管注漿臨時仰拱封底等多種行之有效的措施加以綜合治理。
6.隧道鉆爆的開挖方法有哪些及其選擇的基本要素
答案】A【答案解析】此題主要考察考生對隧道開挖施工方法知識的掌握。
根據教材表述，鉆爆施工法適用于各種地質條件和地下水條件；掘進機施工法（TBM）是一種利用回轉刀具開挖（同時破碎和掘進）隧道的機械裝置。TBM施工方法的優點是開挖作業能連續進行；缺點是機械的購置費和運輸、組裝、解體等的費用高，機械的設計制造時間長，初期投資高，因此，不用于短隧道。
盾構法在軟弱地層中修建地鐵和交通隧道以及各種用途管道的施工中應用相當廣泛。沉管施工法是修建水底隧道通常采用的方法。
通過分析考試說明，每題的備選項中只有1個是最符合題意，那本題的正確項是“A.鉆爆施工法”。
7.什么叫TBM施工方法

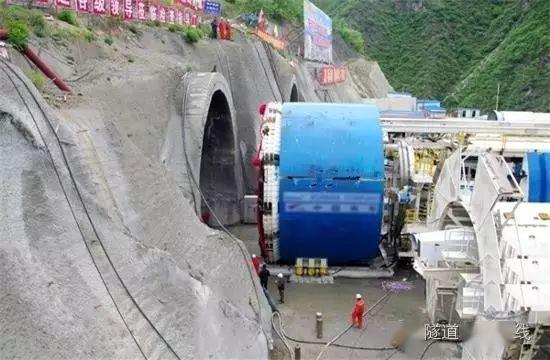

【TBM施工方法】利用全斷面隧道掘進機，進行隧道施工的施工方法。主要施工過程為在硬巖環境中，利用全斷面隧道掘進機旋轉刀盤上的滾刀擠壓剪切破巖，通過旋轉刀盤上的鏟斗齒拾起石渣，落入主機皮帶機上向后輸送，再通過牽引礦渣車或隧洞連續皮帶機運渣到洞外。
【TBM】全斷面隧道掘進機（Tunnel Boring Machine），掘進、支護、出渣等施工工序并行連續作業，是機、電、液、光、氣等系統集成的工廠化流水線隧道施工裝備，具有掘進速度快、利于環保、綜合效益高等優點，可實現傳統鉆爆法難以實現的復雜地理地貌深埋長隧洞的施工，在中國水利、水電、交通、礦山、市政等隧道工程中應用正在迅猛增長。
