地下室防水方法(地下室防水做法有哪幾種)
1.地下室防水做法有哪幾種
(1)外防外貼法施工
外防外貼防水法，即在底板墊層上鋪設(shè)卷材防水層，并在圍護(hù)結(jié)構(gòu)墻體施工完成后，再將立面卷材（防水層）直接鋪貼在圍護(hù)結(jié)構(gòu)的外墻面，然后采取保護(hù)措施的施工方法。其優(yōu)點(diǎn)是隨時(shí)間的推移，圍護(hù)結(jié)構(gòu)墻體的混凝土將會(huì)逐漸干燥，能有效防止室內(nèi)潮濕，但當(dāng)基坑采取大開挖和板樁支護(hù)時(shí)，則需采取措施，以解決水平支撐部位影響防水層施工的問題。
(2)外防內(nèi)貼法施工
外防內(nèi)貼法是在底板墊層上先將永久性保護(hù)墻全部砌完，再將卷材（防水層）鋪貼在永久性保護(hù)墻和底板墊層上，待防水層全部做完，最后澆筑圍護(hù)結(jié)構(gòu)混凝土。這是在施工環(huán)境條件受到限制，難以實(shí)施外防外貼法而不得不采用的一種施工方法。
(3)離壁式襯砌防水施工
該方案除在圍護(hù)結(jié)構(gòu)的混凝土墻體及其內(nèi)表面采取防水措施外，為達(dá)到使用功能要求，再在主墻內(nèi)側(cè)增設(shè)1道離壁式內(nèi)墻。
2.地下室防水有哪些方法
一：工程承接概況：
承接；新老屋面（彩鋼瓦屋面），工業(yè)與民用建筑的屋面防水工程。
承接；地下室、人防堵漏工程。
承接；公路橋梁隧道防水工程。衛(wèi)生間浴室防水改造.內(nèi)外墻的防水與防腐.廠房.室內(nèi)防潮.水池的防漏等防水工程.各種建筑物體防水工程施工承接。
承接：隧道地鐵，建筑物的地下防水抗?jié)B工程和屋頂蓄水池，屋頂花園的防滲，人工湖等景觀防水工程。
提供免費(fèi)的技術(shù)咨詢.專業(yè)技術(shù)師工程師指導(dǎo).專業(yè)隊(duì)伍施工.讓您滲漏無(wú)憂！
二：工程服務(wù)項(xiàng)目：
1.建筑防水工程類：地下室防水，新老屋面，衛(wèi)生間浴室廚房，內(nèi)外墻面，游泳池水池，電纜溝礦井，污水處理池，冷卻塔外壁，涼水塔外壁，基礎(chǔ)沉井，地下室水泵房，水下循環(huán)水道，取排水箱涵，飲水工程環(huán)保防水，等各類建筑物體的防水堵漏，抗?jié)B防潮施工的承接。
2.各種建筑滲漏的修繕處理：地下室，屋面（彩鋼瓦屋面），電梯井，基坑，衛(wèi)生間，墻面，水箱，水塔，浴池，污水池等。
3.各類建筑物裂縫處理：施工縫，連接縫，伸縮縫，樓面裂縫，頂板裂縫，止水帶，沉降縫等技術(shù)服務(wù)。
三：工程技術(shù)設(shè)計(jì)：
1.建筑防水技術(shù)的方案設(shè)計(jì)：為客戶提供詳細(xì)可靠的防水設(shè)計(jì)方案。
2.建筑滲漏原因的診斷分析：采用多種方法為用戶診斷分析發(fā)生滲漏的各種原因。
3.推薦合適應(yīng)用于滲漏實(shí)際情況的施工方案和工藝流程：推薦滲漏的實(shí)際情況結(jié)合各種新型材料的防水性能，制訂出最佳施工方案.施工流程。
4.到滲漏現(xiàn)場(chǎng)實(shí)地勘察，詳情了解建筑物體的滲漏情況，編制施工方案和工程預(yù)算報(bào)價(jià)。
5.簽訂施工合同后，精心組織人員施工，保質(zhì)保量完成施工任務(wù)。
6.工程施工防水使用材料提供書面質(zhì)量檢測(cè)報(bào)告。
四：工程服務(wù)承諾：
1.完善的跟蹤服務(wù)體系，對(duì)于施工結(jié)束的防水堵漏工程，在保修期限內(nèi)由合同施工管理人員定期回訪。
2.在預(yù)定時(shí)間內(nèi)準(zhǔn)時(shí)到達(dá)施工現(xiàn)場(chǎng)。
3.簡(jiǎn)述一下地下室防水,防潮有哪些措施

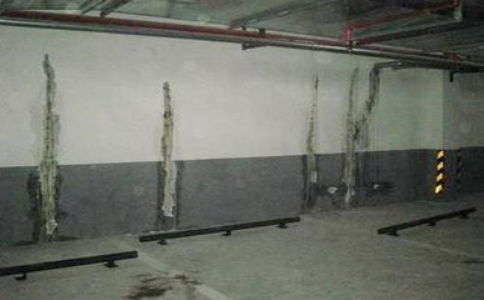

很多人從表面看，都認(rèn)為地下室潮濕是潮氣滲透，甚至認(rèn)為是漏水造成的。
其實(shí)，潮濕最主要的原因是地下室室內(nèi)空氣中的水汽，結(jié)露產(chǎn)生的結(jié)露水造成的，單純通過涂刷防水并不能解決結(jié)露水的產(chǎn)生。
因此沒有地下室是不潮的，很明顯的現(xiàn)象是地下室的氣味不好，開發(fā)商也從不考慮地下室結(jié)露的問題，裝修前結(jié)露水是可以滲入墻體里的，當(dāng)裝修完成，墻面不再吸水，這個(gè)結(jié)露水就會(huì)出現(xiàn)。
Findley芬得利防潮專利技術(shù)是系統(tǒng)性的通過兩個(gè)部分解決潮濕：
1.聚合物水泥防水涂料（JS防水），解決室外的潮氣滲透。
2.石墨聚苯板內(nèi)保溫體系（SEPS板），控制地下室外墻內(nèi)表面溫度在結(jié)露點(diǎn)以上，確保墻面不產(chǎn)生結(jié)露水，調(diào)節(jié)地下室室內(nèi)氣溫與地上一層的溫差在1℃以內(nèi)。
4.地下室防水施工方法有哪幾種
目前地下工程防水方案有以下四種：
方案一：地下空間堵漏防水系統(tǒng)
地下空間堵漏防水系統(tǒng)應(yīng)用于地下室、地下車庫(kù)、地下管道、隧道、地鐵、電梯井、水池、游泳池等諸多地下空間?？砷L(zhǎng)效解決地下空間滲漏問題，避免堵漏防水維修頻繁的現(xiàn)象。其中堵漏密封防水系統(tǒng)，產(chǎn)品采水性環(huán)氧彈性注漿膠材料，具備遇水膨脹功能，膨脹系數(shù)高，可在有明水的條件下正常施工，特有的再次膨脹性，可抵御結(jié)構(gòu)體因不均勻沉降導(dǎo)致的再次滲漏，產(chǎn)品施工后形成高彈變形體，抗位移能力強(qiáng)，具有優(yōu)異的附著力、耐酸堿性和耐久性，高效封堵止水，使用壽命超長(zhǎng)。
方案二：外防外貼法施工
外防外貼防水法，即在底板墊層上鋪設(shè)卷材防水層，并在圍護(hù)結(jié)構(gòu)墻體施工完成后，再將立面卷材（防水層）直接鋪貼在圍護(hù)結(jié)構(gòu)的外墻面，然后采取保護(hù)措施的地下室防水施工方法。這款地下室防水施工方案其優(yōu)點(diǎn)是隨時(shí)間的推移，圍護(hù)結(jié)構(gòu)墻體的混凝土將會(huì)逐漸干燥，能有效防止室內(nèi)潮濕，但當(dāng)基坑采取大開挖和板樁支護(hù)時(shí)，則需采取措施，以解決水平支撐部位影響地下室堵漏的問題。
方案三：外防內(nèi)貼法施工
外防內(nèi)貼法是在底板墊層上先將永久性保護(hù)墻全部砌完，再將卷材（防水層）鋪貼在永久性保護(hù)墻和底板墊層上，待地下室防水層全部做完，最后澆筑圍護(hù)結(jié)構(gòu)混凝土。這款地下室防水施工方案是在施工環(huán)境條件受到限制，難以實(shí)施外防外貼法而不得不采用的一種地下室堵漏施工方法。
方案四：離壁式襯砌防水施工
該地下室防水施工方案除在圍護(hù)結(jié)構(gòu)的混凝土墻體及其內(nèi)表面采取防水措施外，為達(dá)到地下室堵漏施工要求，再在主墻內(nèi)側(cè)增設(shè)1道離壁式內(nèi)墻。該地下室防水設(shè)計(jì)方案雖屬多道設(shè)防并有利于排水，但存在造價(jià)高，圍護(hù)結(jié)構(gòu)墻體不易得到充分干燥，以及較難確保柱、墻混凝土接縫部位的水密性等問題
5.地下室防水方法主要有哪兩大類
(1)外防外貼法施工
外防外貼防水法，即在底板墊層上鋪設(shè)卷材防水層，并在圍護(hù)結(jié)構(gòu)墻體施工完成后，再將立面卷材（防水層）直接鋪貼在圍護(hù)結(jié)構(gòu)的外墻面，然后采取保護(hù)措施的施工方法。其優(yōu)點(diǎn)是隨時(shí)間的推移，圍護(hù)結(jié)構(gòu)墻體的混凝土將會(huì)逐漸干燥，能有效防止室內(nèi)潮濕，但當(dāng)基坑采取大開挖和板樁支護(hù)時(shí)，則需采取措施，以解決水平支撐部位影響防水層施工的問題。
(2)外防內(nèi)貼法施工
外防內(nèi)貼法是在底板墊層上先將永久性保護(hù)墻全部砌完，再將卷材（防水層）鋪貼在永久性保護(hù)墻和底板墊層上，待防水層全部做完，最后澆筑圍護(hù)結(jié)構(gòu)混凝土。這是在施工環(huán)境條件受到限制，難以實(shí)施外防外貼法而不得不采用的一種施工方法。
(3)離壁式襯砌防水施工
該方案除在圍護(hù)結(jié)構(gòu)的混凝土墻體及其內(nèi)表面采取防水措施外，為達(dá)到使用功能要求，再在主墻內(nèi)側(cè)增設(shè)1道離壁式內(nèi)墻。
6.地下室防水怎么做啊
根據(jù)《地下工程防水技術(shù)規(guī)范》GBJ108-87，本建筑應(yīng)有嚴(yán)格防水措施地下防水等級(jí)為一級(jí)。
①、地下室外圍護(hù)結(jié)構(gòu)防水項(xiàng)目分為砼結(jié)構(gòu)工程、抗?jié)B砼結(jié)構(gòu)自防水。地下室基礎(chǔ)底板抗?jié)B等級(jí)為0.6Mpa防水結(jié)構(gòu)砼的配合比應(yīng)通過實(shí)驗(yàn)室確定，抗?jié)B等級(jí)應(yīng)比設(shè)計(jì)等級(jí)高一級(jí)（0.2Mpa）。
②、基礎(chǔ)底板防水層為兩道，采用卷材—涂料相結(jié)合防水防案。卷材采用1.5㎜厚三元乙丙橡膠防水卷材，防水涂料采用2㎜厚聚氨脂防水涂料。
③、地下室外圍護(hù)結(jié)構(gòu)除地下室外墻抗?jié)B砼結(jié)構(gòu)自防水外，同樣兩道防水層，采用卷材—涂料相結(jié)合防水方案，卷材采用1.5㎜厚三元乙丙橡膠防水卷材， 防水涂料采用2㎜厚聚氨脂防水涂料。防水層的保護(hù)層采用40厚聚苯板。
側(cè)墻保護(hù)層以外開挖1米以內(nèi)采用2:8灰土分層夯實(shí)回填。壓實(shí)系數(shù)>0.95。
④、地下室頂板不在上部建筑主體內(nèi)時(shí)，頂板上應(yīng)作防水，防水層同樣采用卷材—涂料相結(jié)合防水方案，防水層保護(hù)層為50㎜厚C20細(xì)石砼。
7.地下室防水構(gòu)造做法步驟
地下室防水構(gòu)造做法步驟：
步驟一：基層及細(xì)部處理
a、基面大面應(yīng)結(jié)實(shí)平整、干凈、無(wú)灰塵、無(wú)油污、無(wú)混凝土脫模劑及雜物，對(duì)側(cè)墻拆模后的混凝土板有質(zhì)量缺陷、模板接縫處、拉結(jié)螺桿等用堵漏王預(yù)先修補(bǔ)處理，陰陽(yáng)角位置全部做成圓弧形。
b、底板后澆帶位置細(xì)部處理：在砼墊層后澆帶位置兩邊各加寬50cm，涂刷L-108水泥基滲透結(jié)晶防水涂料，待固化有足夠的強(qiáng)度后再粘貼1.5mm自粘性防水卷材，防水卷材粘貼后全部用L-911聚氨酯進(jìn)行封邊處理。
c、外墻后澆帶位置細(xì)部處理：在砼結(jié)構(gòu)層后澆帶位置兩邊各加寬50cm，涂刷L-108水泥基滲透結(jié)晶防水涂料，待固化有足夠的強(qiáng)度后再涂刷1.5mm聚氨酯防水涂料并完全覆蓋上一道防水層。
步驟二：防水層施工和保護(hù)
將防水施工的基層處理完畢之后，就開始進(jìn)行大面積防水層的施工了，小編提醒，由于地下室的防水施工是負(fù)壓施工，施工難度大，所以應(yīng)尋找專業(yè)、有經(jīng)驗(yàn)的專業(yè)施工人員進(jìn)行施工。
一、防水層施工
1、水泥基涂料的涂刷
用毛刷或滾刷直接將膠漿涂刷在基面上，待第一層完全干透后（約2小時(shí)或手擦不粘為準(zhǔn)），再涂刷第二遍，兩遍的涂刷方向應(yīng)交錯(cuò)。待防水層完全干固后，可在其面上做砂漿保護(hù)層或其它覆蓋層。
2、自粘卷材大面施工
按實(shí)際搭接面積彈出粘貼控制線，嚴(yán)格按控制線鋪貼，避免出現(xiàn)粘貼歪斜現(xiàn)象。大面積卷材排氣、壓實(shí)后，再用手持小壓輥對(duì)搭接部位進(jìn)行輾壓，從搭接內(nèi)邊緣向外滾壓，排出空氣，粘貼牢固。自粘卷材粘貼時(shí)，不得用力拉伸，粘貼后，隨即用壓輥從中間往兩側(cè)滾壓，排出空氣，操作時(shí)避免出現(xiàn)“超前”粘貼現(xiàn)象。
3、聚氨酯涂料大面施工
底層施工按配比將聚氨酯按甲組份：乙組份：稀釋劑=1:2:(0.2-0.3)配料的重量比拌和，用刮板或刷子用力刮涂均勻。待第一遍完全固化后，按甲組：乙組=1:2攪拌均勻后涂刮中層及面層，并達(dá)到要求的厚度，施工時(shí)注意材料隨配隨用。待防水層完全干固后，在其面上做其它覆蓋層。
4、防水層保護(hù)
在涂刷了防水涂料之后，需要對(duì)防水層做一定的保護(hù)和隔離，這也是為了讓防水層的防水效果更為持久耐用。一般對(duì)平面基層應(yīng)在上面均勻的撒上一層細(xì)砂，作為隔離層。而之后應(yīng)用機(jī)器在細(xì)砂隔離層上澆筑細(xì)石混凝土做剛性保護(hù)層。在澆筑了混凝土的剛性保護(hù)層之后，還需在剛性保護(hù)層上做軟性保護(hù)層，一般可以用泡沫塑材料進(jìn)行鋪裝，確保在回填灰土的時(shí)候，不會(huì)對(duì)防水層造成破壞。
8.地下室防水有哪幾種處理方法,具體步驟是怎么樣
聚氨酯涂膜防水施工工藝聚氨酯涂膜防水施工屬冷作業(yè)施工，只適用于地下室結(jié)構(gòu)外防外涂的防水施工做法，不宜于外防內(nèi)涂做法。
即聚氨酯涂料應(yīng)涂刷在地下室結(jié)構(gòu)面上，所形成的涂膜防水層能夠適應(yīng)結(jié)構(gòu)變形。特別注意，聚氨酯涂料不應(yīng)涂在保護(hù)墻上。
非聚氨酯涂膜防水施工，如水乳型（不屬于化學(xué)反應(yīng)固化成膜的）涂料不得在地下室防水涂膜使用。1.主要材料及施工機(jī)具（1）聚氨酯防水涂料甲組分：異氰酸基含量以3.5±0.2%為宜；乙組分：如為羥基固化時(shí)，羥基含量以0.7±0.1%為宜。
聚氨酯防水涂料及形成防水涂膜的質(zhì)量應(yīng)符合下列要求：固體含量： 不小于94%；拉伸強(qiáng)度： 不小于1.65MP；斷裂延伸率： 不小于300%；柔性： -30??C彎折無(wú)裂紋；不透水性：0.3MPa,30min，不滲漏。（2）聚氨纖維無(wú)紡布由聚酯纖維加工制成，主要用作涂膜的增強(qiáng)材料，規(guī)格60-80g/m？？，拉力100N/50mm，延伸率20%以上（均為橫向）。
（3）聚乙烯泡抹塑料片材由聚乙烯樹脂成型發(fā)泡制成，厚度5-6mm，主要用作立墻外側(cè)防水涂膜的軟保護(hù)層。其主要技術(shù)性能符合下列要求：拉伸強(qiáng)度： 不小于0.2MPa；斷裂延伸率： 不小于100%；直角撕裂強(qiáng)度：不小于23N/25mm；吸水率： 不大于0.6%。
(4)輔助材料主要包括二甲苯（稀釋劑和機(jī)具清洗劑）、二月硅酸二丁基錫（促凝劑）和苯磺酰氯（緩凝劑）等。（5）施工機(jī)具應(yīng)備有電動(dòng)攪拌器、拌料桶、油漆刷、滾動(dòng)刷、彈簧稱以及消防器材等。
2.作業(yè)條件（1）基層表面必須平整光滑，不得有疏松、砂眼或孔洞存在。如有上述現(xiàn)象存在時(shí)，應(yīng)抹水泥砂漿找平層或采用摻入水泥量15%107膠或聚酯酸乙烯乳液調(diào)制的水泥膩?zhàn)犹畛涔纹健?/p>
（2）遇有穿墻套管時(shí)，套管按規(guī)定安裝牢固，收頭圓滑。（3）須要施工涂膜防水層的基層表面必須干凈干燥。
3.施工工藝（1）清掃基層把基層表面的塵土雜物認(rèn)真清掃干凈。（2）涂刷基層處理劑將聚氨酯甲、乙組分和二甲苯按1:1.5:2的比例（重量比）配合攪拌均勻，再用長(zhǎng)把滾刷蘸滿這種混合料，均勻涂刷在基層表面上，涂刷時(shí)不得堆積或露白見底，涂刷量以0.3kg/m？？左右為宜。
涂后應(yīng)干燥5h以上，方能進(jìn)行下一工序的施工。（3）涂膜防水層的施工（A）涂膜材料的配制聚氨酯涂膜防水材料應(yīng)隨用隨配，配制好的混合料宜在2h內(nèi)用完。
配制方法是將聚氨酯甲、乙組分和二甲苯按1:1.5:0.2的比例配合，注入拌料桶內(nèi)，用電動(dòng)攪拌器強(qiáng)力攪拌均勻備用。（B）涂膜防水層的操作工藝用長(zhǎng)把滾刷蘸取配制好的混合料，順序均勻地涂刷在基層處理劑已干燥的基層表面上，涂刷時(shí)要求厚薄均勻一致，對(duì)平面基層以涂刷3-4遍為宜，每遍涂刷量為0.6-0.8kg/m？？，對(duì)立面基層以涂刷4-5遍為宜，每遍涂刷量為0.5-0.6kg/m？？。
防水涂膜的總厚度以不小于2mm為合格。涂完第一遍涂膜后，一般需固化5h以上，至指觸基本不粘時(shí)，再按上述方法涂刷第二、三、四、五遍涂膜。
對(duì)立面的涂刷方向，后一遍應(yīng)與前一遍的涂刷方向相垂直。凡遇到底板與立墻相連接的陰角，均應(yīng)鋪設(shè)聚酯纖維無(wú)紡布進(jìn)行附加增強(qiáng)處理。
具體做法是在涂刷第二遍涂膜后，立即鋪貼聚酯纖維無(wú)紡布，并使無(wú)紡布平坦地粘在涂膜上，在無(wú)紡布上再涂刷混合料，滾壓密實(shí)，不允許有皺折或空鼓現(xiàn)象存在。經(jīng)過5h以上的固化后，方可涂刷第三遍涂膜。
（C）平面部位鋪貼油氈保護(hù)隔離層當(dāng)平面部位最后一遍涂膜完全固化，經(jīng)檢查驗(yàn)收合格后，即可虛鋪一層紙?zhí)ナ蜑r青油氈作保護(hù)隔離層，鋪設(shè)時(shí)可用少許聚氨酯混合料或氯丁橡膠類膠粘劑花粘固定。（D）澆筑細(xì)石混凝土保護(hù)層在油氈保護(hù)隔離層上，直接澆筑40-50厚的細(xì)石混凝土作剛性保護(hù)層，施工時(shí)必須防止機(jī)具或材料損傷油氈層和涂膜防水層，如有損傷現(xiàn)象，必須用聚氨酯混合料修復(fù)后，方可繼續(xù)澆筑細(xì)石混凝土，以免留下滲漏水的隱患。
完成剛性保護(hù)層施工后，即可根據(jù)設(shè)計(jì)或規(guī)范規(guī)定，綁扎鋼筋并進(jìn)行結(jié)構(gòu)混凝土的施工。（E）立面粘貼聚乙烯泡抹塑料保護(hù)層在立墻涂刷的第四遍涂膜完全固化，經(jīng)檢查驗(yàn)收合格后，再均勻涂刷第五遍涂膜，在該遍涂膜尚未固化前，應(yīng)立即粘貼5-6mm厚的聚乙烯泡抹塑料片材作軟保護(hù)層，粘貼時(shí)要求泡抹塑料片材拼縫嚴(yán)密，以防回填灰涂時(shí)損傷防水涂膜。
（F）回填灰土完成軟保護(hù)層的施工后，即可按照設(shè)計(jì)要求或規(guī)范規(guī)定，分步回填三七或二八灰土，并應(yīng)分步踏實(shí)。4.工程驗(yàn)收（1）應(yīng)提供現(xiàn)場(chǎng)施工用的聚氨酯涂料技術(shù)性能的檢測(cè)報(bào)告或其它可以證明材料質(zhì)量的文件。
（2）涂膜應(yīng)厚薄均勻，封閉嚴(yán)密，無(wú)開裂孔洞、脫落和收不嚴(yán)密等缺陷存在。涂膜的總厚度不小于2mm為合格。
涂膜厚度可用針刺等方法進(jìn)行檢驗(yàn)。（三）涂膜防水層必須均勻固化，并形成一個(gè)連續(xù)整體的防水層，不允許有滲漏水的現(xiàn)象存在。
